Пристрій для видалення сторонніх тіл з м’яких тканин

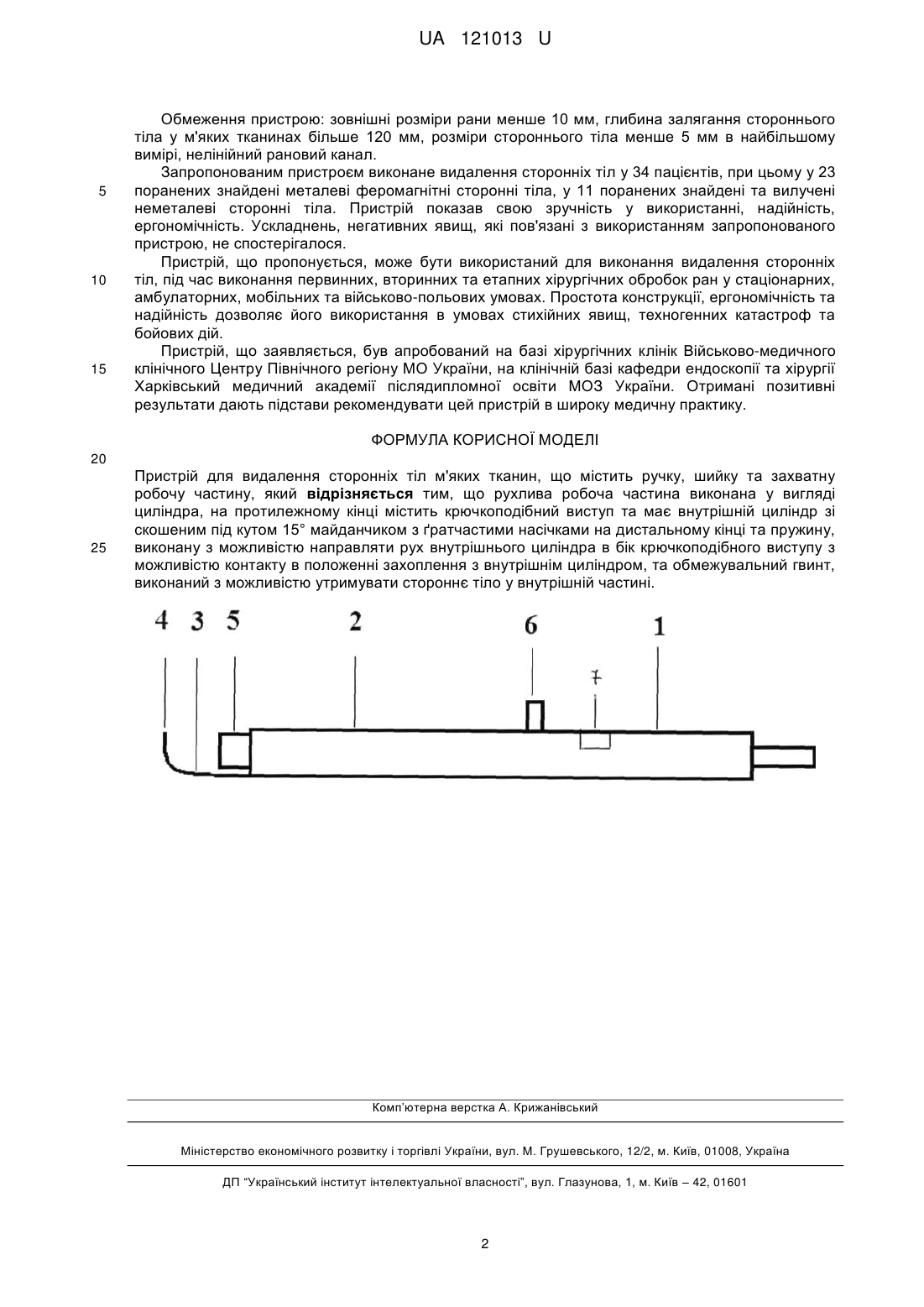

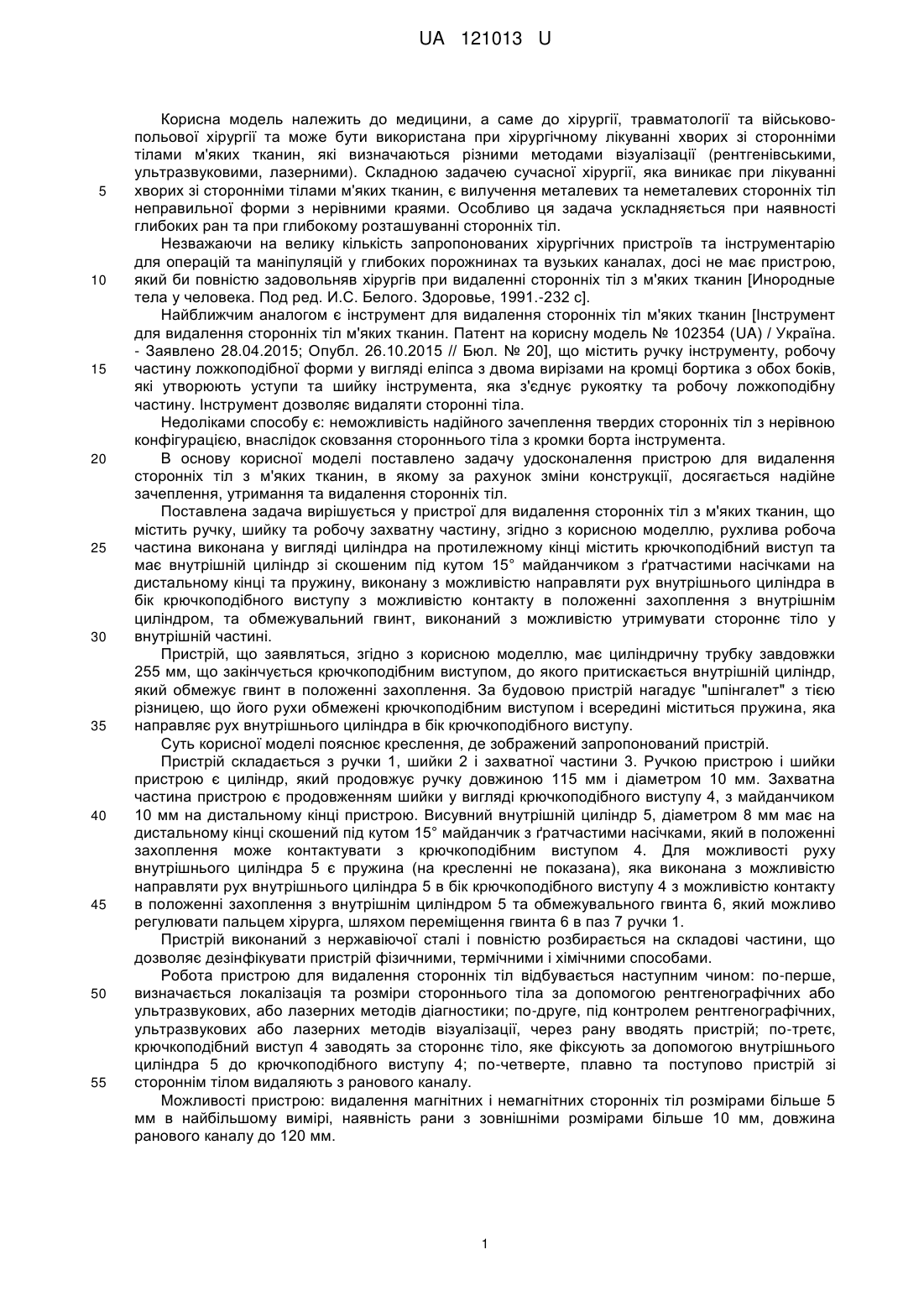

Реферат: Пристрій для видалення сторонніх тіл м'яких тканин містить ручку, шийку та захватну робочу частину. Рухлива робоча частина виконана у вигляді циліндра, на протилежному кінці містить крючкоподібний виступ та має внутрішній циліндр зі скошеним під кутом 15° майданчиком з ґратчастими насічками на дистальному кінці та пружину, та обмежувальний гвинт, виконаний з можливістю утримувати стороннє тіло у внутрішній частині. UA 121013 U (54) ПРИСТРІЙ ДЛЯ ВИДАЛЕННЯ СТОРОННІХ ТІЛ З М'ЯКИХ ТКАНИН UA 121013 U UA 121013 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до хірургії, травматології та військовопольової хірургії та може бути використана при хірургічному лікуванні хворих зі сторонніми тілами м'яких тканин, які визначаються різними методами візуалізації (рентгенівськими, ультразвуковими, лазерними). Складною задачею сучасної хірургії, яка виникає при лікуванні хворих зі сторонніми тілами м'яких тканин, є вилучення металевих та неметалевих сторонніх тіл неправильної форми з нерівними краями. Особливо ця задача ускладняється при наявності глибоких ран та при глибокому розташуванні сторонніх тіл. Незважаючи на велику кількість запропонованих хірургічних пристроїв та інструментарію для операцій та маніпуляцій у глибоких порожнинах та вузьких каналах, досі не має пристрою, який би повністю задовольняв хірургів при видаленні сторонніх тіл з м'яких тканин [Инородные тела у человека. Под ред. И.С. Белого. Здоровье, 1991.-232 с]. Найближчим аналогом є інструмент для видалення сторонніх тіл м'яких тканин [Інструмент для видалення сторонніх тіл м'яких тканин. Патент на корисну модель № 102354 (UA) / Україна. - Заявлено 28.04.2015; Опубл. 26.10.2015 // Бюл. № 20], що містить ручку інструменту, робочу частину ложкоподібної форми у вигляді еліпса з двома вирізами на кромці бортика з обох боків, які утворюють уступи та шийку інструмента, яка з'єднує рукоятку та робочу ложкоподібну частину. Інструмент дозволяє видаляти сторонні тіла. Недоліками способу є: неможливість надійного зачеплення твердих сторонніх тіл з нерівною конфігурацією, внаслідок сковзання стороннього тіла з кромки борта інструмента. В основу корисної моделі поставлено задачу удосконалення пристрою для видалення сторонніх тіл з м'яких тканин, в якому за рахунок зміни конструкції, досягається надійне зачеплення, утримання та видалення сторонніх тіл. Поставлена задача вирішується у пристрої для видалення сторонніх тіл з м'яких тканин, що містить ручку, шийку та робочу захватну частину, згідно з корисною моделлю, рухлива робоча частина виконана у вигляді циліндра на протилежному кінці містить крючкоподібний виступ та має внутрішній циліндр зі скошеним під кутом 15° майданчиком з ґратчастими насічками на дистальному кінці та пружину, виконану з можливістю направляти рух внутрішнього циліндра в бік крючкоподібного виступу з можливістю контакту в положенні захоплення з внутрішнім циліндром, та обмежувальний гвинт, виконаний з можливістю утримувати стороннє тіло у внутрішній частині. Пристрій, що заявляться, згідно з корисною моделлю, має циліндричну трубку завдовжки 255 мм, що закінчується крючкоподібним виступом, до якого притискається внутрішній циліндр, який обмежує гвинт в положенні захоплення. За будовою пристрій нагадує "шпінгалет" з тією різницею, що його рухи обмежені крючкоподібним виступом і всередині міститься пружина, яка направляє рух внутрішнього циліндра в бік крючкоподібного виступу. Суть корисної моделі пояснює креслення, де зображений запропонований пристрій. Пристрій складається з ручки 1, шийки 2 і захватної частини 3. Ручкою пристрою і шийки пристрою є циліндр, який продовжує ручку довжиною 115 мм і діаметром 10 мм. Захватна частина пристрою є продовженням шийки у вигляді крючкоподібного виступу 4, з майданчиком 10 мм на дистальному кінці пристрою. Висувний внутрішній циліндр 5, діаметром 8 мм має на дистальному кінці скошений під кутом 15° майданчик з ґратчастими насічками, який в положенні захоплення може контактувати з крючкоподібним виступом 4. Для можливості руху внутрішнього циліндра 5 є пружина (на кресленні не показана), яка виконана з можливістю направляти рух внутрішнього циліндра 5 в бік крючкоподібного виступу 4 з можливістю контакту в положенні захоплення з внутрішнім циліндром 5 та обмежувального гвинта 6, який можливо регулювати пальцем хірурга, шляхом переміщення гвинта 6 в паз 7 ручки 1. Пристрій виконаний з нержавіючої сталі і повністю розбирається на складові частини, що дозволяє дезінфікувати пристрій фізичними, термічними і хімічними способами. Робота пристрою для видалення сторонніх тіл відбувається наступним чином: по-перше, визначається локалізація та розміри стороннього тіла за допомогою рентгенографічних або ультразвукових, або лазерних методів діагностики; по-друге, під контролем рентгенографічних, ультразвукових або лазерних методів візуалізації, через рану вводять пристрій; по-третє, крючкоподібний виступ 4 заводять за стороннє тіло, яке фіксують за допомогою внутрішнього циліндра 5 до крючкоподібного виступу 4; по-четверте, плавно та поступово пристрій зі стороннім тілом видаляють з ранового каналу. Можливості пристрою: видалення магнітних і немагнітних сторонніх тіл розмірами більше 5 мм в найбільшому вимірі, наявність рани з зовнішніми розмірами більше 10 мм, довжина ранового каналу до 120 мм. 1 UA 121013 U 5 10 15 Обмеження пристрою: зовнішні розміри рани менше 10 мм, глибина залягання стороннього тіла у м'яких тканинах більше 120 мм, розміри стороннього тіла менше 5 мм в найбільшому вимірі, нелінійний рановий канал. Запропонованим пристроєм виконане видалення сторонніх тіл у 34 пацієнтів, при цьому у 23 поранених знайдені металеві феромагнітні сторонні тіла, у 11 поранених знайдені та вилучені неметалеві сторонні тіла. Пристрій показав свою зручність у використанні, надійність, ергономічність. Ускладнень, негативних явищ, які пов'язані з використанням запропонованого пристрою, не спостерігалося. Пристрій, що пропонується, може бути використаний для виконання видалення сторонніх тіл, під час виконання первинних, вторинних та етапних хірургічних обробок ран у стаціонарних, амбулаторних, мобільних та військово-польових умовах. Простота конструкції, ергономічність та надійність дозволяє його використання в умовах стихійних явищ, техногенних катастроф та бойових дій. Пристрій, що заявляється, був апробований на базі хірургічних клінік Військово-медичного клінічного Центру Північного регіону МО України, на клінічній базі кафедри ендоскопії та хірургії Харківський медичний академії післядипломної освіти МОЗ України. Отримані позитивні результати дають підстави рекомендувати цей пристрій в широку медичну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для видалення сторонніх тіл м'яких тканин, що містить ручку, шийку та захватну робочу частину, який відрізняється тим, що рухлива робоча частина виконана у вигляді циліндра, на протилежному кінці містить крючкоподібний виступ та має внутрішній циліндр зі скошеним під кутом 15° майданчиком з ґратчастими насічками на дистальному кінці та пружину, виконану з можливістю направляти рух внутрішнього циліндра в бік крючкоподібного виступу з можливістю контакту в положенні захоплення з внутрішнім циліндром, та обмежувальний гвинт, виконаний з можливістю утримувати стороннє тіло у внутрішній частині. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
