Кристалізатор

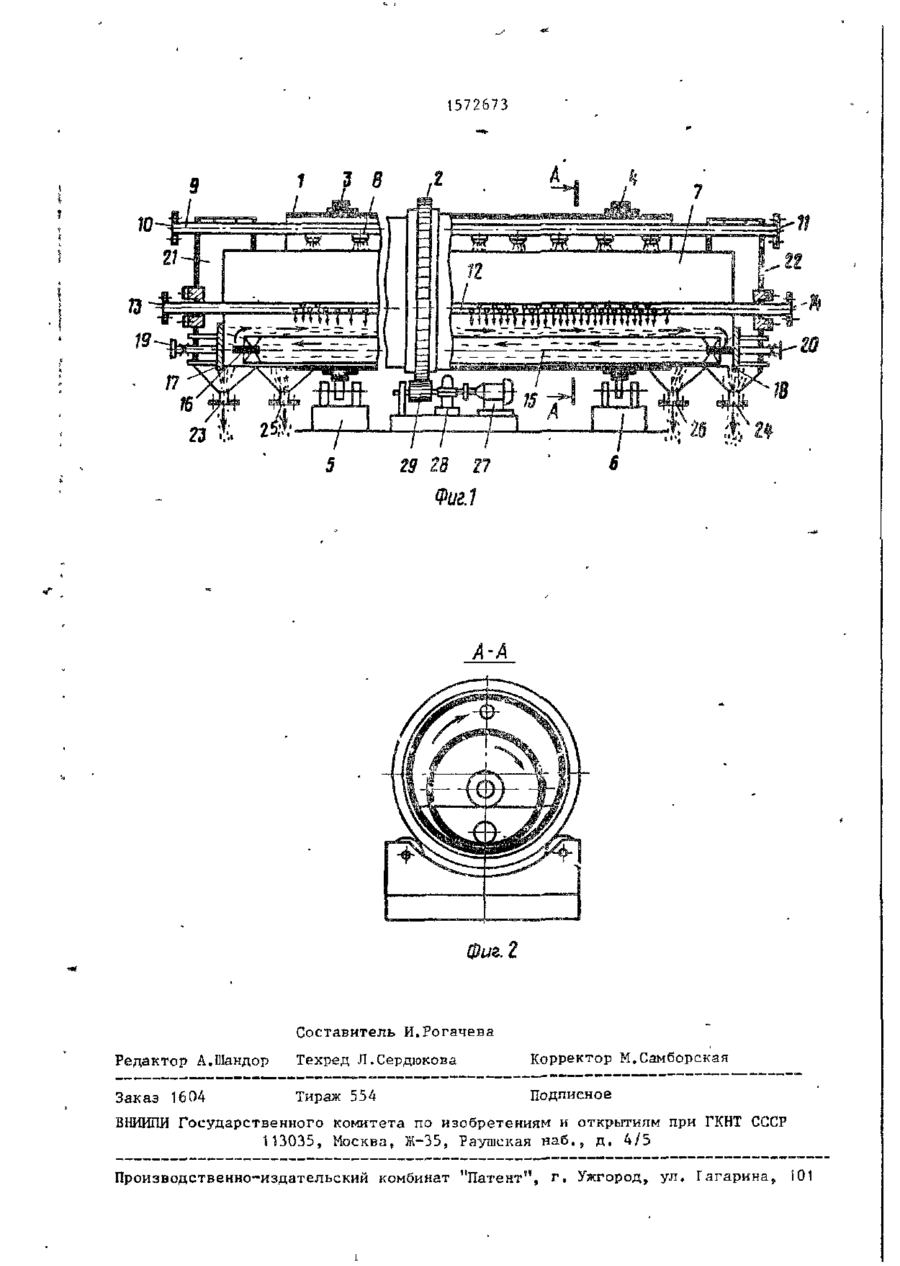

Изобретение относится к технике кристаллизации из растворов, а именно к конструктивному оформлению процесса кристаллизации, и может найти примене ние в химиче ской, пище в ой и других отраслях промышленности. Цель изобретения - увеличение производи Изобретение относится к области химического машиностроения, а именно к кристаллизаторам барабанным с водя~ ным охлаждением, предназначенным для кристаллизации из насыщенных р а с т в о ров органических веществ в химической и смежных с нею отраслях промышленности. Цель изобретения - увеличение производительности за счет интенсификации процесса теплообмена. На фиг. 1 показан кристаллизатор, Продольный р а з р е з ; на фиг. 2 - р а з рез А-А на фиг. 1 . Кристаллизатор представляет собой корпус 1, снабженный венцовой шестерней 2 и бандажами 3 и 4, установленный на опорных станциях 5 и 6, При этом внутри корпуса свободно помещена тонкостенная обечайка 7, охлакдаемая снаружи хладоносителем, подаваемым тепыюсти кристаллизатор;! за счет интенсификации процесса тоnunоОиенп. Барабанный кристаллизатор имеет г о ризонтальный корпус, установленими на опорах с возможностью вращения, внутри корпуса свободно помечена тонкая обечайка, с обоих торцор имеющая регулируемые заслонки. В з а з о р е между корпусом и обечайкой установлен коллектор, снабженный форсунками для подачи хладагента на наружную поверх-ность обечайки. Устройство для подачи исходного раствора пополнено в вире перфорированной трубы,, установленной внутри обечайки вдоль ее образующей» 3 з.п.ф-лы, 2 ил. посредством форсунок 8. Форсунки у с тановлены на коллекторе 9, провидящем внутри корпуса 1 в верхней его части и снабженном штуцерами 10 и 11 для подвода хладоноептечя. По центру тонкостенной обечайки вдоль леей ее дпины проходит перфорированным коплектор 12, снабженный штуцерами 13 и 14 для подвода исходного р а с т в о р а , а в нзгжней части свободно лея. і І г груп т чатый скребок 15 со шкековыми паи */ ~ 1 ками 16, предназначенный для очис і -і Внутренней ПОБерХИОСТИ ТОНКОСТЄНП, iff обечайки от инкрустации и сочддтш циркуляции суспензии внутри ее. Тонкостенная обечайка с обоих торцов ограничена регулируемыми задвижками 17 и 18, снабженными пинтами 19 и 20 ДЛЯ ПереМевіеНИЯ Я£-Дї(ПА^ и предназначенными для разгрузки с/с пензии. С двух торцов тонкостенной , 1572673 обечайки установлены камеры 21 и 22» снабженные пітуиерами 23 - 26 S предназначенными для отвода суспензии и хладоносителя. Привод кристаллизатора осуществляется от электродвигателя 27 через редуктор 28 и шестерню 29, находящуюсяв зацеплениис венцовойшестерней 2. Кристаллизатор работает следующим образом. Исходный концентрированный раствор подается через штуцера 13 и 14 в перфорированный коллектор 12, из которого разбрызгивается внутри вращающейся тонкостенной обечайки 7, охлаждаемой снаружи посредством хладоносителя, распыляемого с помощью форсунок 8, установленных на коллекторе 9. Хладоноситель омывает наружную поверхность тонкостенной обечайки и тонкой пленкой стекает в нижнюю часть Kopnyca s а затем в сливные камеры, снабженные штуцерами 25 и 26, за пределы кристаллизатора. При этом 25 из охлажденного раствора выпадает твердая фаза (кристаллы) в виде суспензии, которая сливается через щель а образовавшуюся между торцами тонкостенной обечайки 7 и задвижками 17 и 18, в сливные камеры, а затем через штуцера 23 и 24 - за пределы кристаллизатора на разделение твердой и жидкой фаз. кий коэффициент теплоотдачи от хладоносителя через тонкостенную обечайку к исходному раствору, что существенно, повышает производительность и упрощает эксплуатационные затраты. Ф о р м у л а и з о б р е т е н и я 1. Кристаллизатор, содержащий цилиндрический горизонтальный корпус, снабженный бандажами и установленный с возможностью вращения на опорах, устройства для подачи и охлаждения кристаллизуемого раствора, устройства для очистки от инкрустаций и камеры со штуцерами для отвода суспензии и хладоносителя, о т л и ч а ю щ и й с я тем, что, с целью увеличения производительности за счет интенсификации процесса теплообмена, кристаллизатор снабжен свободно помещенной в корпус тонкостенной обечайкой, с обоих торцов ограниченной регулируемыми задвижками. 2. Кристаллизатор по п. ^ о т л и ч а ю щ и й с я тем, что устройство для охлаждения кристаллизируемого раствора выполнено в виде неподвижного коллектора, имеющего на торцах штуцера для подвода хладоносителя, установленные в зазоре между корпусом и обечайкой и снабженные форсунками для подачи хладоносителя на наружную поверхность обечайки. 3. Кристаллизатор по пп. 1 и 2, Таким образом, процесс кристалли- 35 о т л и ч а ю щ и й с я тем, что, с зации совершается непрерывно. целью равномерной подачи исходного В процессе охлаждения раствора на раствора по длине кристаллизатора, внутренней поверхности тонкостенной устройство для подачи исходного растобечайки образуется инкрустация, ковора выполнено в виде перфорированторая растрескивается при обкатываной трубы, установленной внутри обении ее по внутренней поверхности корчайки вдоль ее образующей, пуса и легко счищается трубчатым Д. Кристаллизатор по пп. 1-3, о тскребком 15. л и ч а ю щ и й с я тем, что штуцера v Введение в констукцию кристаллизапоцачи исходного раствора и отвода тора тонкостенной обечайки, свободно продукционной суспензии и хладоносиперекатывающейся внутри вращающегося теля установлены на каждом из торцов корпуса, позволяет достигнуть высокристаллизатора. 1572673 at Составитель И.Рогачева Редактор А.Шандор Техред Л.Сердюкова Корректор М.Самборская Заказ 1604 Тираж 554 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул„ Гагарина, І01
