Кристалізатор

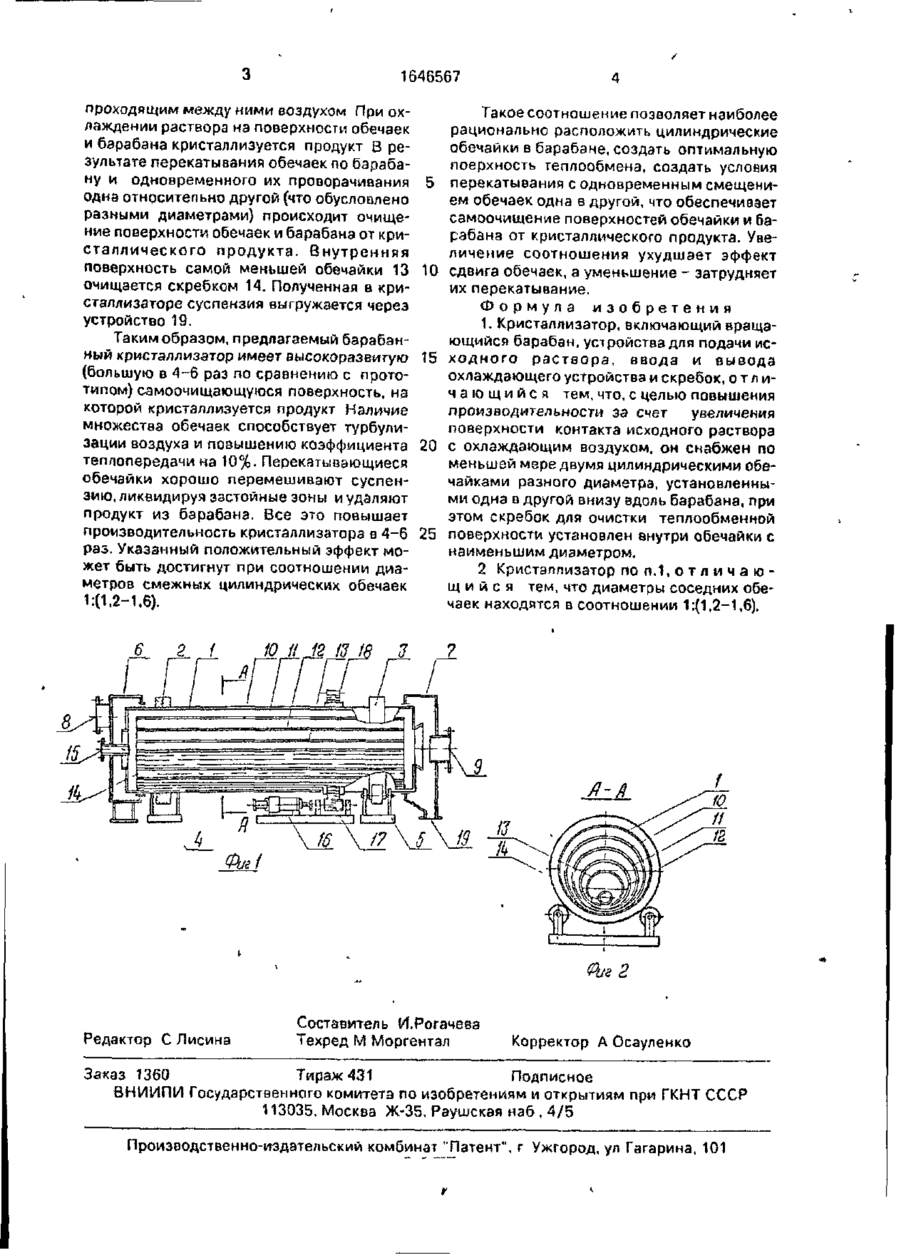

Изобретение относится к барабанным і кристаллизаторам с воздушным охлаждением и может быль использовано в химической, пищевой и других отраслях промышленности Цепь изобретения - по вышение производительности за счет увеличения поверхности контакта исходного раствора с охлаждающим воздухом.Внутри вращающегося барабана кристаллизатора размещены по меньшей мере две цилиндрические обечайки различного диаметра, установленные одна в другой и размещенные внизу барабана вдоль его образующей, при этом скребок для очистки теплообменной поверхности установлен внутри обечайки с наименьшим диаметром В процессе вращения барабана и обечаек раствор, смачивающий поверхность, охлаждается воздухом, кристаллизуется и отводится из аппарата 1 з,п.ф-лы, 2 ил Изобретение относится к технике кристаллизации из растворов и может быть использовано в химической, пищевой и других отраслях промышленности. Цель изобретения -- повышение производительности путем увеличения поверхности конткта исходного раствора с охлаждающим воздухом На фиг. 1 схема гически показан барабанный крисіаллизатор, разрез на фиг 2 - сечение А-А на фпг.1. Кристаллизатор содержит вращающийся барабан 1. снабженный бандажами 2 и 3 и установленный на опорной 4 и опорноупорной 5 станциях. Неподвижно относительно вращающегося бьпаблна установлены камеры для сбора охлаждающего воздуха 6 и выгрузки суспензии 7, которые снабжены соответственно устройствами вывода S и вопдз 9 охлаждающего воздуха. На дне барабана 1 вдоль его образующей расположены цилиндрические обечайки 10-13 различного диаметра одна внутри другой. Для сьема кристаллов с внутренней поверхности наименьшей цилиндрической обечайки 13 предусмотрен свободно расположенный скребок 14 Ввод исходного раствора осуществляется через трубу 15 подачи исходного раствора. Привод барабана осуществляется от мотор-редуктора 16, шестерен 17 и 18. Шестерня 18 жестко соединена с барабаном 1 Выгрузка суспензии осуществляется через устройство 19 Кристаллизатор работает следующим образом Горячий исходный раствор непрерывно подается через трубу 15 во внутреннюю полость вращающегося барабана 1, а охлаждающий воздух поступает противотоком через устройство 9 и выводится из аппарата через устройство 8. При вращении барабана 1 внутри него перекатываются одна в другой цилиндрические обечайки 10-13 При этом вн/тренняя поверхность Барабана, наружная и внутренняя поверхности обечаек смачиваются раствором, который охлаждается С О сл 1646567 проходящим между ними воздухом При охлаждении раствора на поверхности обечаек и барабана кристаллизуется продукт В результате перекатывания обечаек по барабану и одновременного их проворачивания 5 одна относительно другой (что обусловлено разными диаметрами) происходит очищение поверхности обечаек и барабана от кристзллического продукта. Внутренняя поверхность самой меньшей обечайки 13 10 очищается скребком 14. Полученная в кристаллизаторе суспензия выгружается через устройство 19. Таким образом, предлагаемый барабанный кристаллизатор имеет высокоразвитую 15 (большую в 4-6 раз по сравнению с прототипом) самоочищающуюся поверхность, на которой кристаллизуется продукт Наличие множества обечаек способствует турбулизации воздуха и повышению коэффициента 20 теплопередачи на 10%. Перекатывающиеся обечайки хорошо перемешивают суспензию, ликвидируя застойные зоны и удаляют продукт из барабана. Все это повышает производительность кристаллизатора в 4-6 25 раз. Указанный положительный эффект может быть достигнут при соотношении диаметров смежных цилиндрических обечаек 1( (L г f Такое соотношение позволяет наиболее рационально расположить цилиндрические обечайки в барабане, создать оптимальную поерхность теплообмена, создать условия перекатывания с одновременным смещением обечаек одна в другой, что обеспечивает самоочищение поверхностей обечайки и барабана от кристаллического продукта. Увеличение соотношения ухудшает эффект сдвига обечаек, а уменьшение - затрудняет их перекатывание. Формула изобретения 1. Кристаллизатор, включающий вращающийся барабан, устройства для подачи исжодного раствора, ввода и вывода охлаждающего устройства и скребок, отлич а ю щ и й с я тем, что, с целью повышения производительности за счет увеличения поверхности контакта исходного раствора с охлаждающим воздухом, он снабжен по меньшей мере двумя цилиндрическими обечайками разного диаметра, установленными одна о другой внизу вдоль барабана, при этом скребок для очистки теплообменной поверхности установлен внутри обечайки с наименьшим диаметром. 2 Кристаллизатор по п.1, о т л и ч а ю щ и й с я тем, что диаметры соседних обечаек находятся в соотношении 1:(1,2-1,6). ю и js щ їв и _? Л-Й Фиг! Фиг 2 Редактор С Лисина Составитель И.Рогачева Техред М Моргентал Корректор А Осауленко Заказ 1360 Тираж 431 Подписное ВНИИПИ Государственнаго комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
