Барабанний кристалізатор

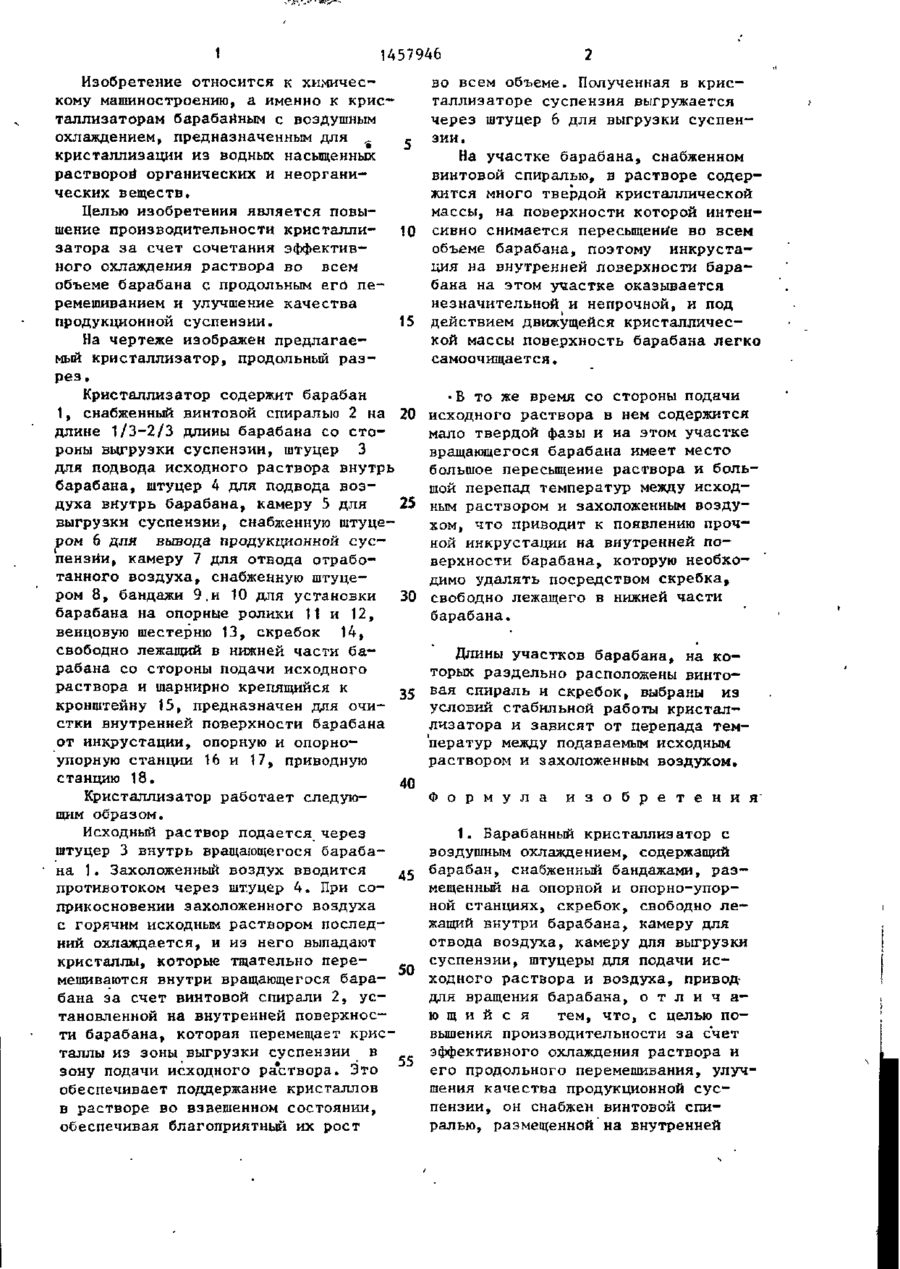

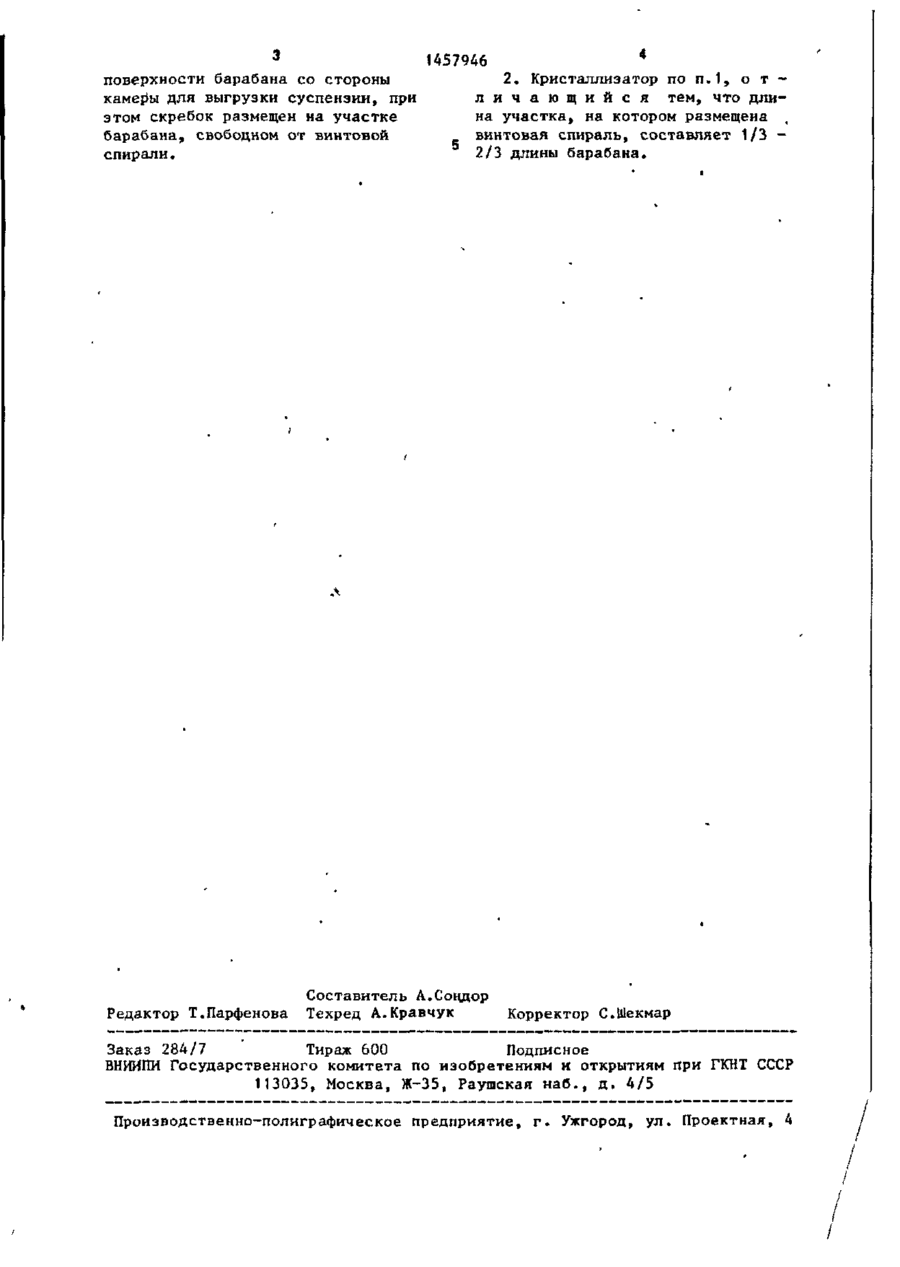

Изобретение- относится к химическому машиностроению и позволяет повысить производительность и улучшить кач-ество продукционной суспензии. Барабанный кристаллизатор содержит ба рабан 1, штуцеры 3 и 4 для подачи исходного раствора и воздуха, камеру 6 для вывода продукционной суспензии и камеру 7 для отвода воздуха. На участке внутренней поверхности барабана, составляющей 1/3-2/3 его длины, со стороны выгрузки размещена винтовая спираль 2, а* на участке, свободном от винтовой спирали 2, размещен скребок 14. Исходный раствор через штуцер 3 поступает внутрь вращающегося барабана 1. Противотоком к нему движется воздух, поступающий в барабан через штуцер 4. Наличие винтовой спирали 2 позволяет интенсифицировать процессы тепломассообмена и обеспечивает продольное перемешивание раствора. 1 з.п. ф-лы, 1 ил. V) Сл і -t К 1 1457946 Изобретение относится к химическому машиностроению, а именно к кристаллизаторам барабанным с воздушным охлаждением, предназначенным для ^ кристаллизации из водных насыщенных растворов* органических и неорганических веществ. Целью изобретения является повышение производительности кристаллизатора за счет сочетания эффективного охлаждения раствора во всем объеме барабана с продольным его перемешиванием и улучшение качества продукционной суспензии. 15 На чертеже изображен предлагаемый кристаллизатор, продольный разрез. Кристаллизатор содержит барабан 1, снабженный винтовой спиралью 2 на 20 длине 1/3-2/3 длины барабана со стороны выгрузки суспензии, штуцер 3 для подвода исходного раствора внутрь барабана, штуцер 4 для подвода воздуха внутрь барабана, камеру 5 для 25 выгрузки суспензии, снабженную штуцером 6 для вывода продукционной суспензии, камеру 7 для отвода отработанного воздуха, снабженную штуцером 8, бандажи 9.и 10 для установки 30 барабана на опорные ролики 11 и 12, венцовую шестерню 13, скребок 14, свободно лежащий в нижней части барабана со стороны подачи исходного раствора и шарнирно крепящийся к кронштейну 15, предназначен для очи- « стки внутренней поверхности барабана от инкрустации, опорную и опорноупорную станции 16 и 17, приводную станцию 18. 40 Кристаллизатор работает следующим образом. Исходный раствор подается через штуцер 3 внутрь вращающегося барабана 1. Захоложенный воздух вводится противотоком через шт.уцер 4. При соприкосновении захоложенного воздуха с горячим исходным раствором последний охлаждается, и из него выпадают кристаллы, которые тщательно перемешиваются внутри вращающегося бара- 50 бана за счет винтовой спирали 2, установленной на внутренней поверхности барабана, которая перемещает кристаллы из зоны выгрузки суспензии в зону подачи исходного раствора. Это 55 обеспечивает поддержание кристаллов в растворе во взвешенном состоянии, обеспечивая благоприятный их рост во всем объеме. Полученная в кристаллизаторе суспензия выгружается через штуцер 6 для выгрузки суспензии. На участке барабана, снабженном винтовой спиралью, в растворе содержится много твердой кристаллической массы, на поверхности которой интенсивно снимается пересыщение во всем объеме барабана, поэтому инкрустация на внутренней поверхности барабана, на этом участке оказывается незначительной и непрочной, и под действием движущейся кристаллической массы поверхность барабана легко самоочищается. • В то же время со стороны подачи исходного раствора в нем содержится мало твердой фазы и на этом участке вращающегося барабана имеет место большое пересыщение раствора и большой перепад температур между исходным раствором и захоложенным воздухом, что приводит к появлению прочной инкрустации на внутренней поверхности барабана, которую необходимо удалять посредством скребка, свободно лежащего в нижней части барабана. Длины участков барабана, на которых раздельно расположены винтовая спираль и скребок, выбраны из условий стабильной работы кристаллизатора и зависят от перепада температур между подаваемым исходным раствором и захоложенным воздухом. Ф о р м у л а и з о б р е т е н и я ' 1. Барабанный кристаллизатор с воздушным охлаждением, содержащий барабан, снабженный бандажами, размещенный на опорной и опорно-упорной станциях, скребок, свободно лежащий внутри барабана, камеру для отвода воздуха, камеру для выгрузки суспензии, штуцеры для подачи исходного раствора и воздуха, привод для вращения барабана, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности за счет эффективного охлаждения раствора и его продольного перемешивания, улучшения качества продукционной суспензии, он снабжен винтовой спиралью, размещенной на внутренней 3 1457946 поверхности барабана со стороны камеры для выгрузки суспензии, при этом скребок размещен на участке барабана, свободном от винтовой спирали. Редактор Т.Парфенова 4 2. Кристаллизатор по п.1, о т л и ч а ю щ и й с я тем, что длина участка, на котором размещена винтовая спираль, составляет 1/3 2/3 длины барабана. Составитель А.Сондор Техред А.Кравчук Корректор С.Шекмар Заказ 284/7 Тираж 600 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
