Робоче колесо відцентрового насоса

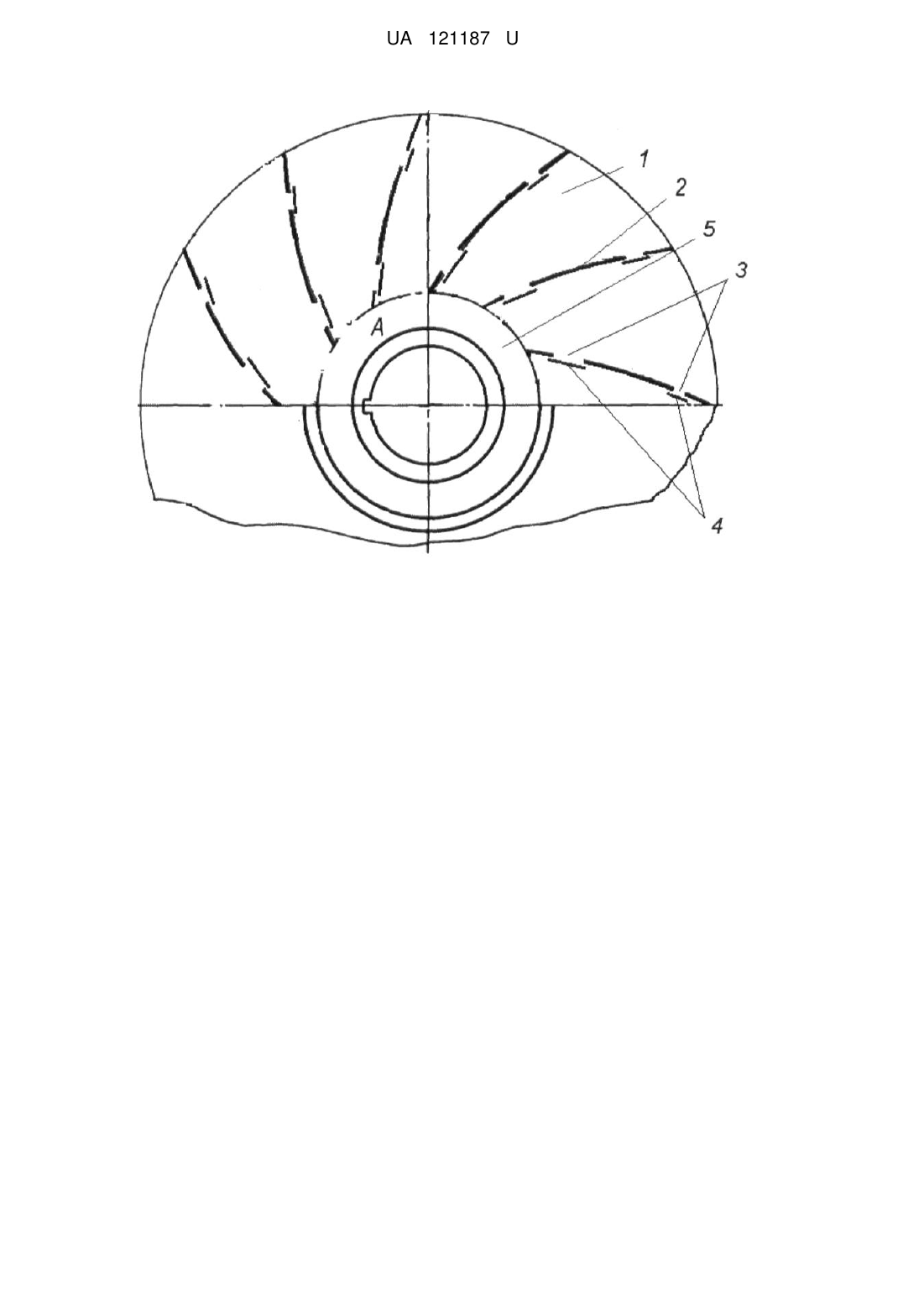

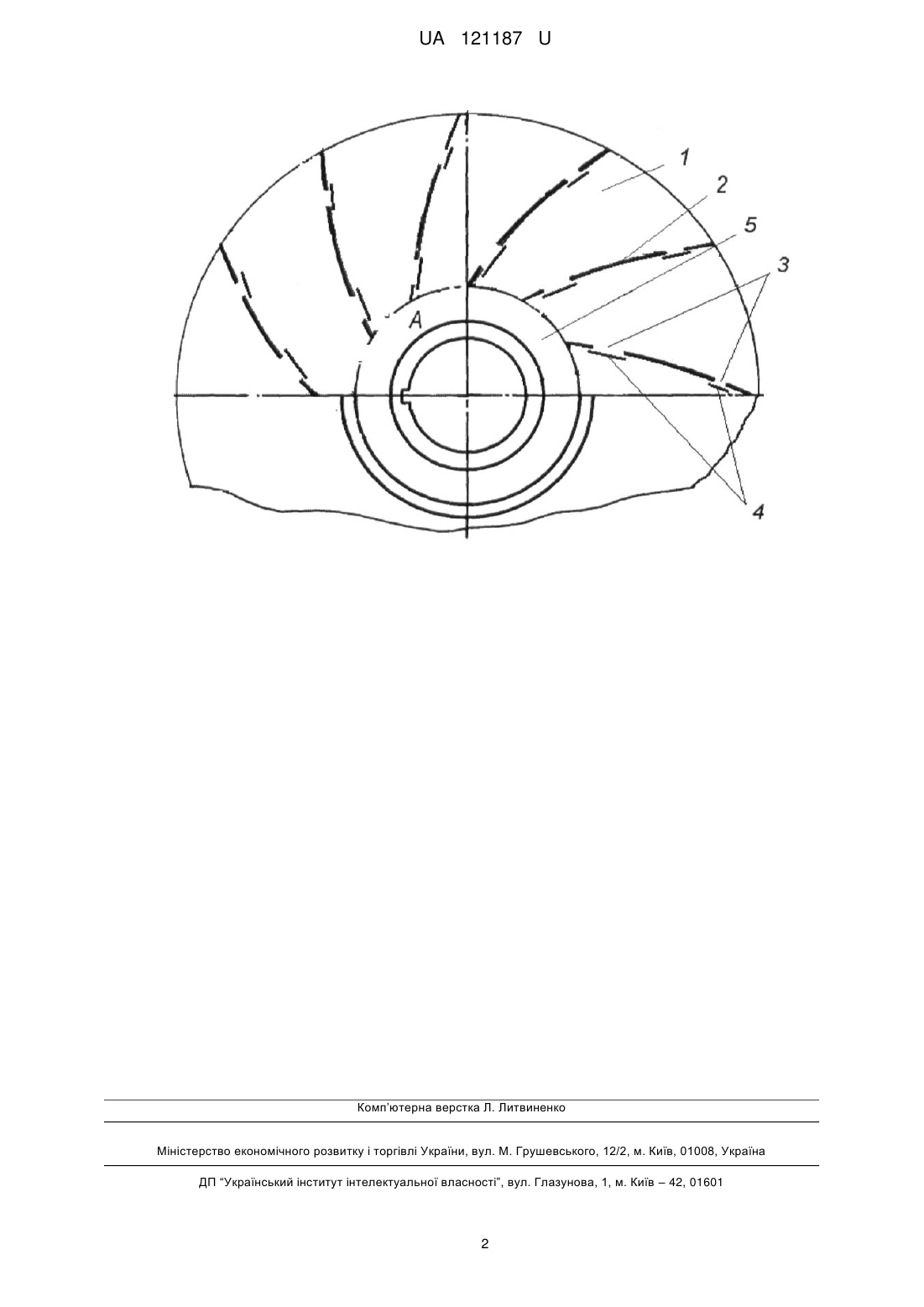

Реферат: Робоче колесо відцентрового насоса містить диск з центральним отвором та лопатями. Лопаті мають вікна. UA 121187 U (12) UA 121187 U UA 121187 U 5 10 15 20 25 30 35 Корисна модель належить до пристроїв, що служать для перекачування рідких та газоподібних речовин. Відоме робоче колесо відцентрового компресора, що містить диск з центральним отвором та лопатями [Патент РФ RU 2449179 F 04 D 29/28, F 04 D 17/08, F 01 D 5]. Недоліком відомого робочого колеса є низький коефіцієнт корисної дії внаслідок виникнення вторинних течій в каналах між лопатями, що призводить до збільшення енерговитрат на недоцільну циркуляцію речовин, що перекачуються. Задачею корисної моделі є удосконалення робочого колеса, в якому завдяки особливостям виконання вікон у лопатях досягається більш цілеспрямований потік речовин, що перекачуються, до периферії робочого колеса відцентрового насоса. Поставлена задача вирішується тим, що у робочому колесі відцентрового насоса, що містить диск з центральним отвором та лопатями, лопаті мають вікна, площа яких зменшуються у напрямку від центра диска до його периферії, при цьому вікна у лопатях оснащені хвіртками. На кресленні зображено робоче колесо відцентрового насоса. Робоче колесо відцентрового насоса містить диск 1 з лопатями 2, у яких виконано вікна 3, площа яких зменшуються у напрямку від центра диска до його периферії. При цьому вікна 3 можуть бути оснащені хвіртками 4. Речовина, що перекачується, подається в колесо через центральний отвір 5. Робоче колесо відцентрового насоса працює наступним чином. Через центральний отвір 5 речовина, що перекачується, подається всередину робочого колеса, захоплюється лопатями 2 та транспортується по їх поверхні в напрямку від центрального отвору до периферії колеса. При цьому внаслідок різного тиску в каналах між лопатями, відбувається небажана циркуляція потоку в напрямку до робочої частини лопаті 2 від неробочої частини попередньої лопаті. Для запобігання цьому служать вікна 3. Завдяки виконанню конструкції вікон 3 такими, що площа їх зменшуються у напрямку від центра диска до його периферії, робочий тиск речовину, що перекачується, більш рівномірно перерозподіляється в каналах між лопатями 2 в напрямку від центрального отвору до виходу з колеса. Крім того підчищення ступеня регулювання тиску вікна 3 можуть постачатися хвіртками 4, які автоматичного відчиняються та зачиняються під дією різниці тисків, що виникає під час роботи насоса. Дані хвіртки можуть мати шарнірне кріплення до лопатей 2 або до диску 1, або можуть бути з пружного матеріалу (наприклад гуми), тоді при зменшенні тиску в каналах між лопатями вони автоматично зачиняються за рахунок пружних сил, що призводить кращих умов проходження речовини, що перекачується через робоче колесо відцентрового насоса. Це сприяє зменшенню пульсації при його роботі. Робоче колесо відцентрового насоса забезпечує більш цілеспрямований потік речовин, що перекачуються, в каналах між лопатями в напрямку від центрального отвору до виходу з колеса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Робоче колесо відцентрового насоса, що містить диск з центральним отвором та лопатями, яке відрізняється тим, що лопаті мають вікна. 2. Робоче колесо відцентрового насоса за п. 1, яке відрізняється тим, що площа вікон у лопатях зменшуються у напрямку від центра диска до його периферії. 3. Робоче колесо відцентрового насоса за п. 1, яке відрізняється тим, що вікна у лопатях оснащені хвіртками. 1 UA 121187 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
