Ролик стрічкового конвеєра

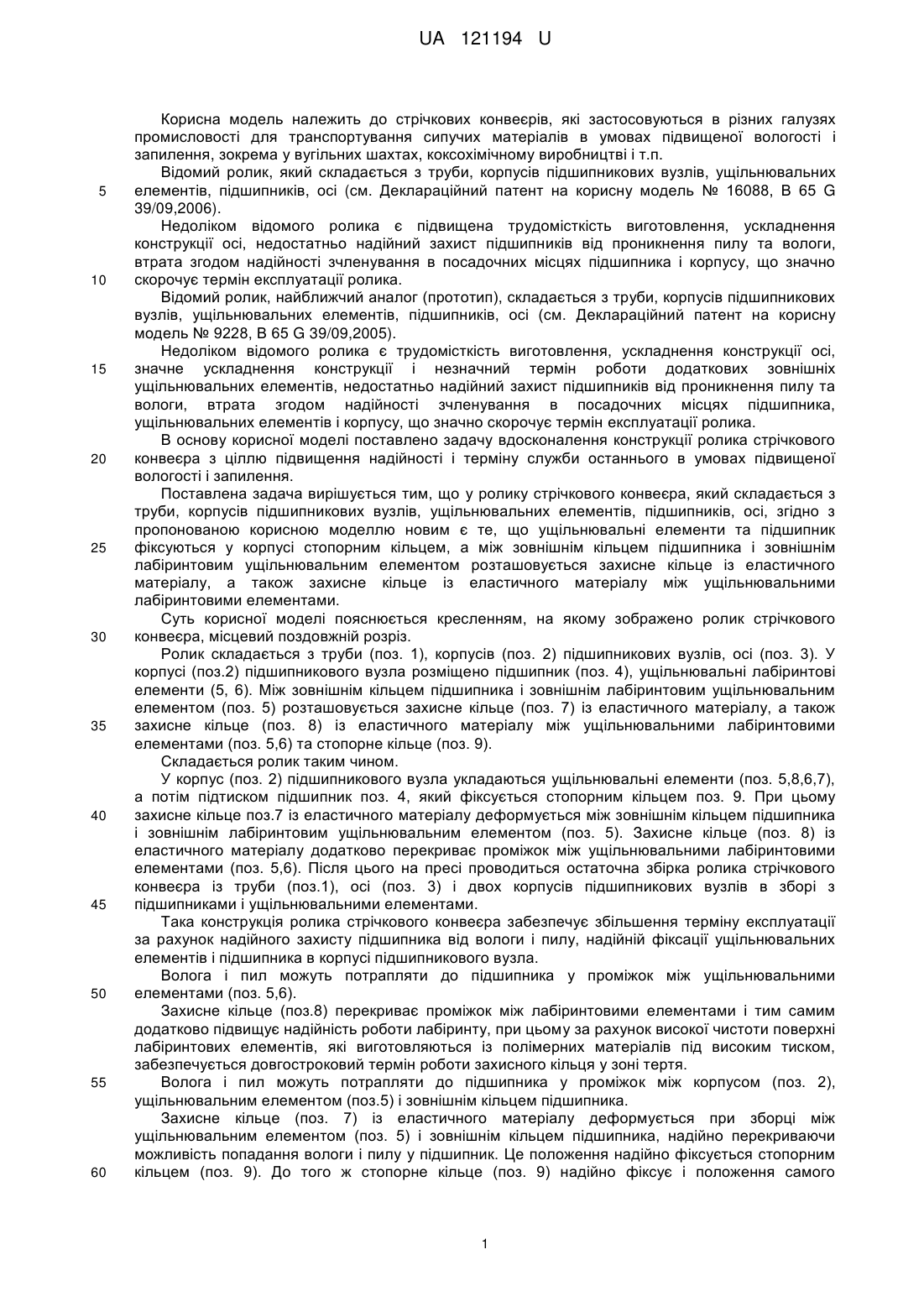

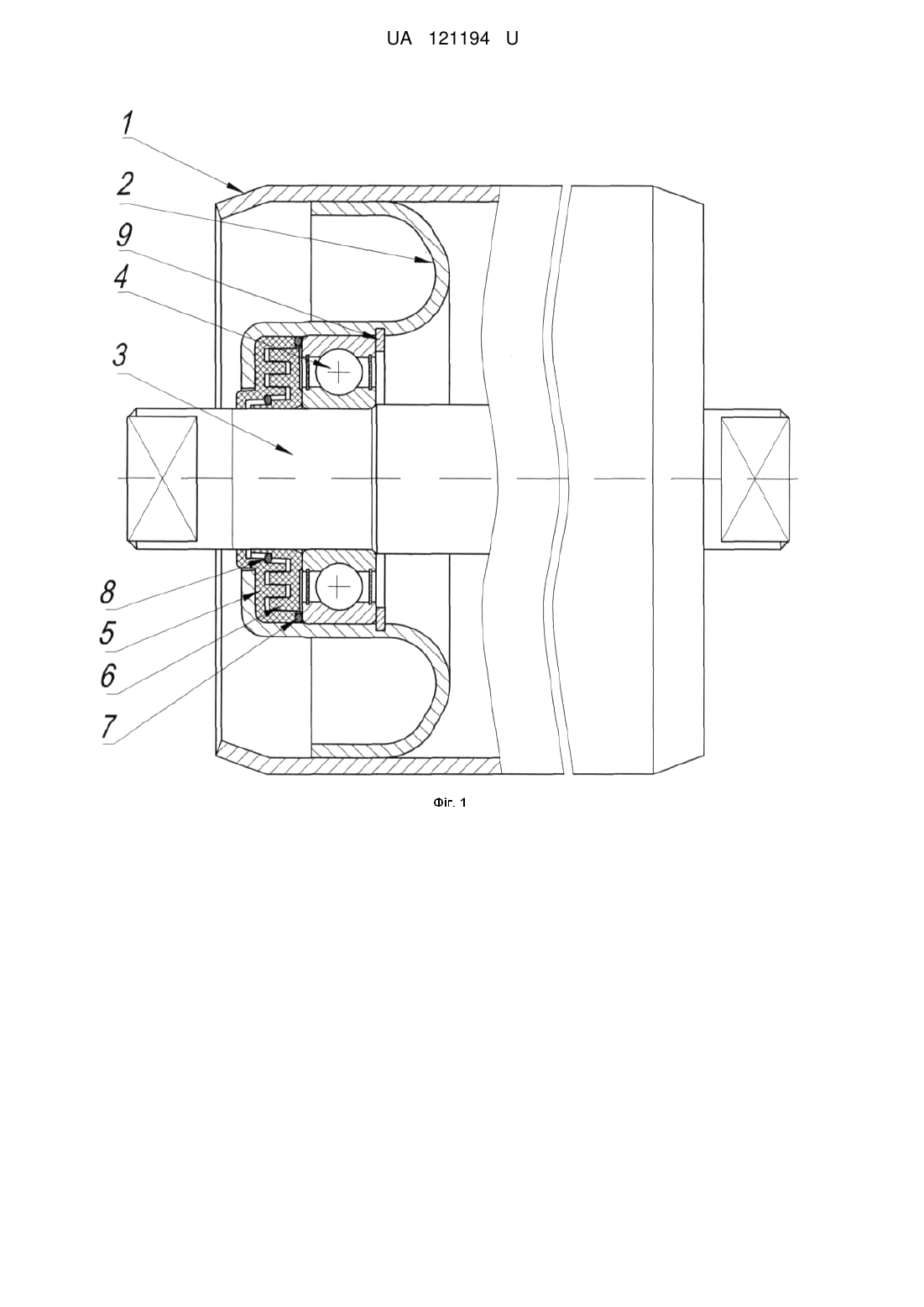

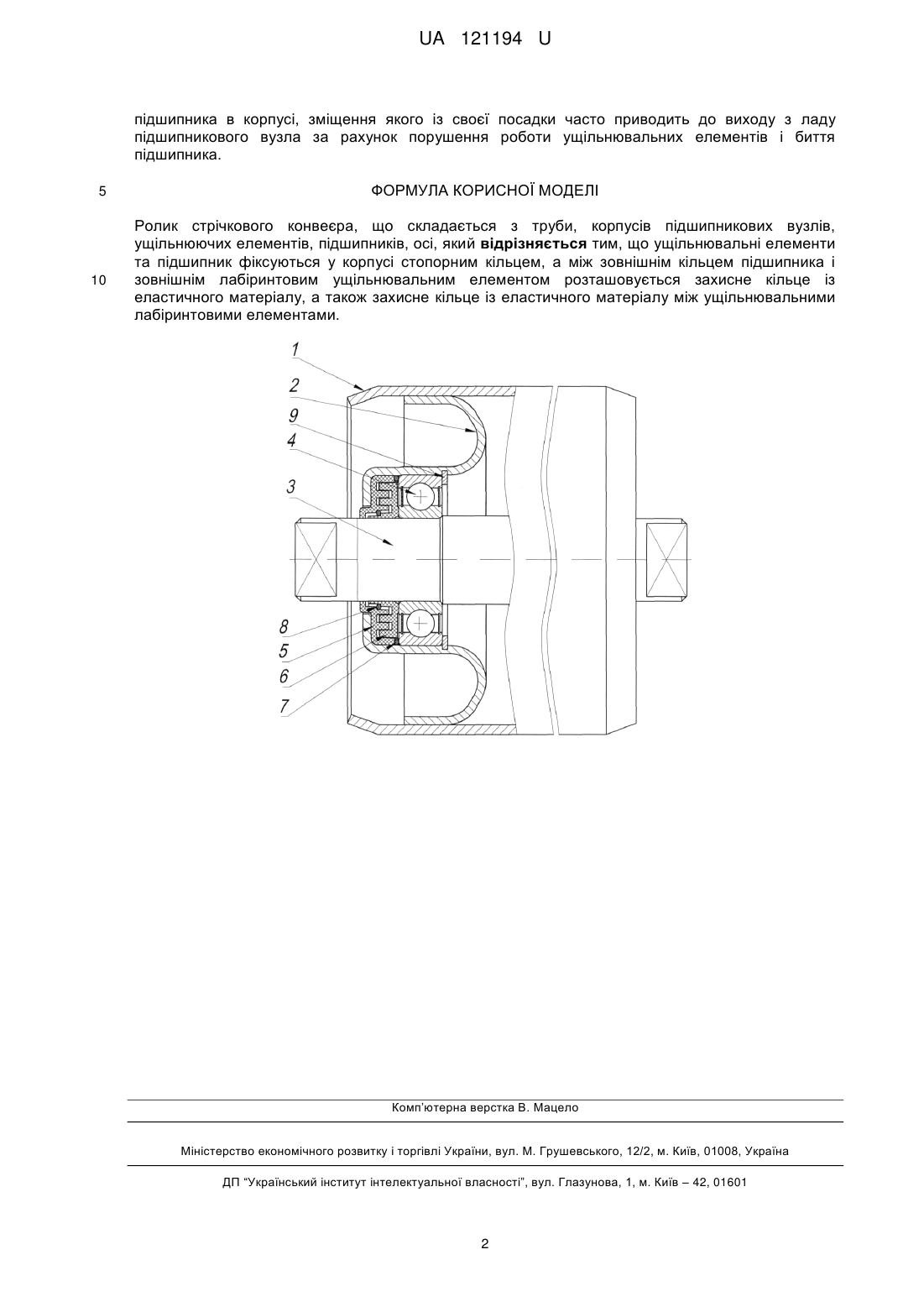

Реферат: Ролик стрічкового конвеєра складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі. Ущільнювальні елементи та підшипник фіксуються у корпусі стопорним кільцем. Між зовнішнім кільцем підшипника і зовнішнім лабіринтовим ущільнювальним елементом розташовується захисне кільце із еластичного матеріалу. Також розташовують захисне кільце із еластичного матеріалу між ущільнювальними лабіринтовими елементами. UA 121194 U (12) UA 121194 U UA 121194 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до стрічкових конвеєрів, які застосовуються в різних галузях промисловості для транспортування сипучих матеріалів в умовах підвищеної вологості і запилення, зокрема у вугільних шахтах, коксохімічному виробництві і т.п. Відомий ролик, який складається з труби, корпусів підшипникових вузлів, ущільнювальних елементів, підшипників, осі (см. Деклараційний патент на корисну модель № 16088, В 65 G 39/09,2006). Недоліком відомого ролика є підвищена трудомісткість виготовлення, ускладнення конструкції осі, недостатньо надійний захист підшипників від проникнення пилу та вологи, втрата згодом надійності зчленування в посадочних місцях підшипника і корпусу, що значно скорочує термін експлуатації ролика. Відомий ролик, найближчий аналог (прототип), складається з труби, корпусів підшипникових вузлів, ущільнювальних елементів, підшипників, осі (см. Деклараційний патент на корисну модель № 9228, В 65 G 39/09,2005). Недоліком відомого ролика є трудомісткість виготовлення, ускладнення конструкції осі, значне ускладнення конструкції і незначний термін роботи додаткових зовнішніх ущільнювальних елементів, недостатньо надійний захист підшипників від проникнення пилу та вологи, втрата згодом надійності зчленування в посадочних місцях підшипника, ущільнювальних елементів і корпусу, що значно скорочує термін експлуатації ролика. В основу корисної моделі поставлено задачу вдосконалення конструкції ролика стрічкового конвеєра з ціллю підвищення надійності і терміну служби останнього в умовах підвищеної вологості і запилення. Поставлена задача вирішується тим, що у ролику стрічкового конвеєра, який складається з труби, корпусів підшипникових вузлів, ущільнювальних елементів, підшипників, осі, згідно з пропонованою корисною моделлю новим є те, що ущільнювальні елементи та підшипник фіксуються у корпусі стопорним кільцем, а між зовнішнім кільцем підшипника і зовнішнім лабіринтовим ущільнювальним елементом розташовується захисне кільце із еластичного матеріалу, а також захисне кільце із еластичного матеріалу між ущільнювальними лабіринтовими елементами. Суть корисної моделі пояснюється кресленням, на якому зображено ролик стрічкового конвеєра, місцевий поздовжній розріз. Ролик складається з труби (поз. 1), корпусів (поз. 2) підшипникових вузлів, осі (поз. 3). У корпусі (поз.2) підшипникового вузла розміщено підшипник (поз. 4), ущільнювальні лабіринтові елементи (5, 6). Між зовнішнім кільцем підшипника і зовнішнім лабіринтовим ущільнювальним елементом (поз. 5) розташовується захисне кільце (поз. 7) із еластичного матеріалу, а також захисне кільце (поз. 8) із еластичного матеріалу між ущільнювальними лабіринтовими елементами (поз. 5,6) та стопорне кільце (поз. 9). Складається ролик таким чином. У корпус (поз. 2) підшипникового вузла укладаються ущільнювальні елементи (поз. 5,8,6,7), а потім підтиском підшипник поз. 4, який фіксується стопорним кільцем поз. 9. При цьому захисне кільце поз.7 із еластичного матеріалу деформується між зовнішнім кільцем підшипника і зовнішнім лабіринтовим ущільнювальним елементом (поз. 5). Захисне кільце (поз. 8) із еластичного матеріалу додатково перекриває проміжок між ущільнювальними лабіринтовими елементами (поз. 5,6). Після цього на пресі проводиться остаточна збірка ролика стрічкового конвеєра із труби (поз.1), осі (поз. 3) і двох корпусів підшипникових вузлів в зборі з підшипниками і ущільнювальними елементами. Така конструкція ролика стрічкового конвеєра забезпечує збільшення терміну експлуатації за рахунок надійного захисту підшипника від вологи і пилу, надійній фіксації ущільнювальних елементів і підшипника в корпусі підшипникового вузла. Волога і пил можуть потрапляти до підшипника у проміжок між ущільнювальними елементами (поз. 5,6). Захисне кільце (поз.8) перекриває проміжок між лабіринтовими елементами і тим самим додатково підвищує надійність роботи лабіринту, при цьому за рахунок високої чистоти поверхні лабіринтових елементів, які виготовляються із полімерних матеріалів під високим тиском, забезпечується довгостроковий термін роботи захисного кільця у зоні тертя. Волога і пил можуть потрапляти до підшипника у проміжок між корпусом (поз. 2), ущільнювальним елементом (поз.5) і зовнішнім кільцем підшипника. Захисне кільце (поз. 7) із еластичного матеріалу деформується при зборці між ущільнювальним елементом (поз. 5) і зовнішнім кільцем підшипника, надійно перекриваючи можливість попадання вологи і пилу у підшипник. Це положення надійно фіксується стопорним кільцем (поз. 9). До того ж стопорне кільце (поз. 9) надійно фіксує і положення самого 1 UA 121194 U підшипника в корпусі, зміщення якого із своєї посадки часто приводить до виходу з ладу підшипникового вузла за рахунок порушення роботи ущільнювальних елементів і биття підшипника. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ролик стрічкового конвеєра, що складається з труби, корпусів підшипникових вузлів, ущільнюючих елементів, підшипників, осі, який відрізняється тим, що ущільнювальні елементи та підшипник фіксуються у корпусі стопорним кільцем, а між зовнішнім кільцем підшипника і зовнішнім лабіринтовим ущільнювальним елементом розташовується захисне кільце із еластичного матеріалу, а також захисне кільце із еластичного матеріалу між ущільнювальними лабіринтовими елементами. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
