Плита оздоблювально-утеплювальна

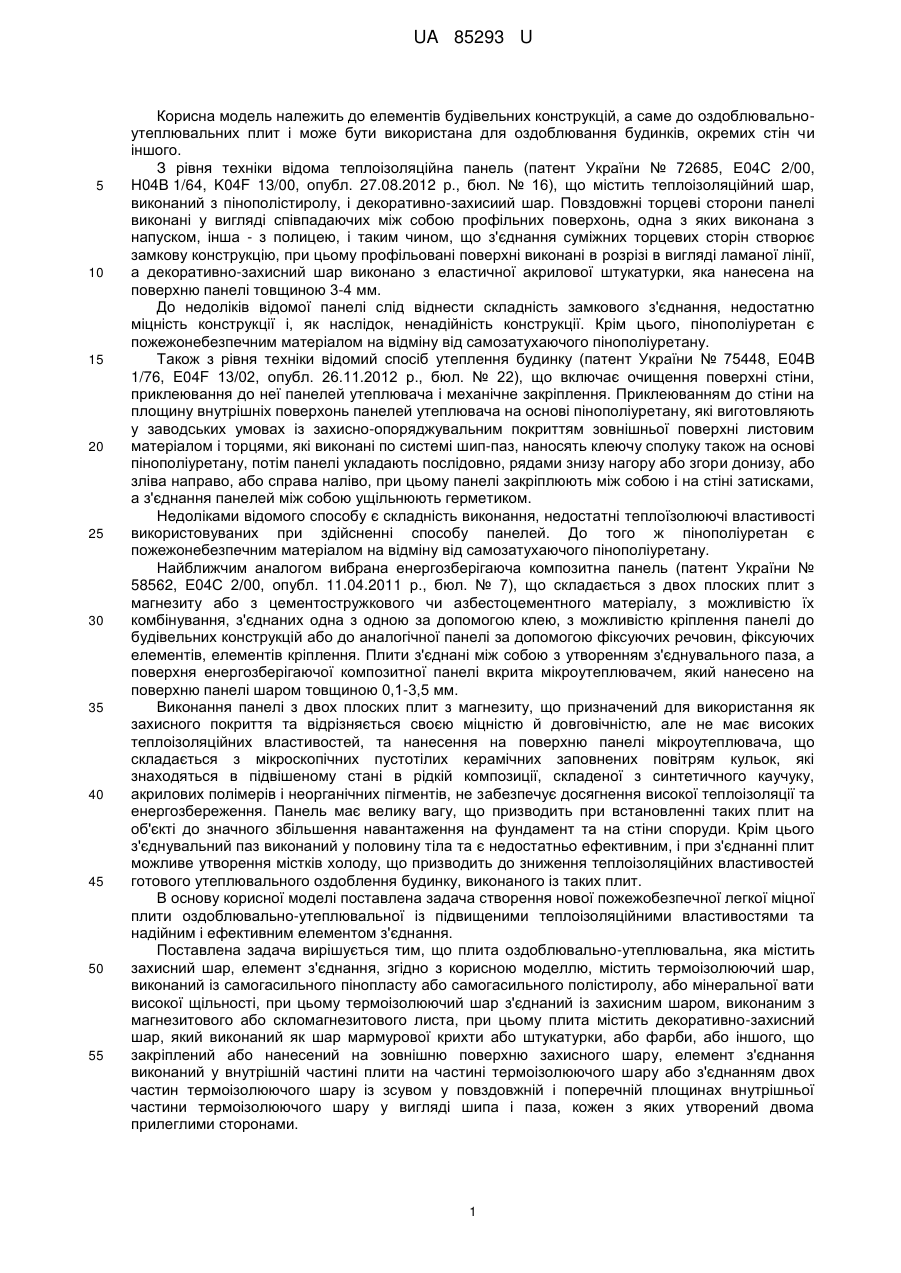

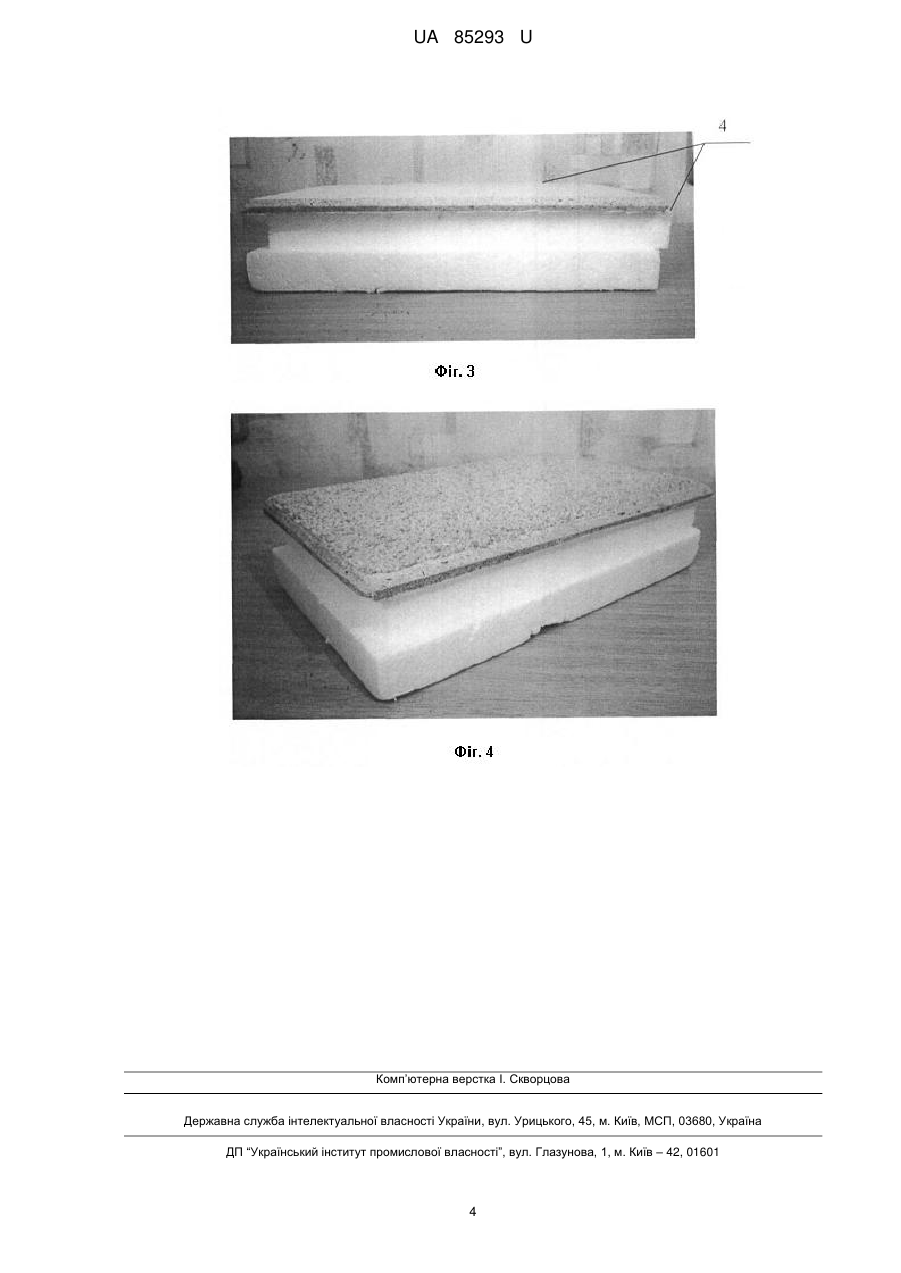

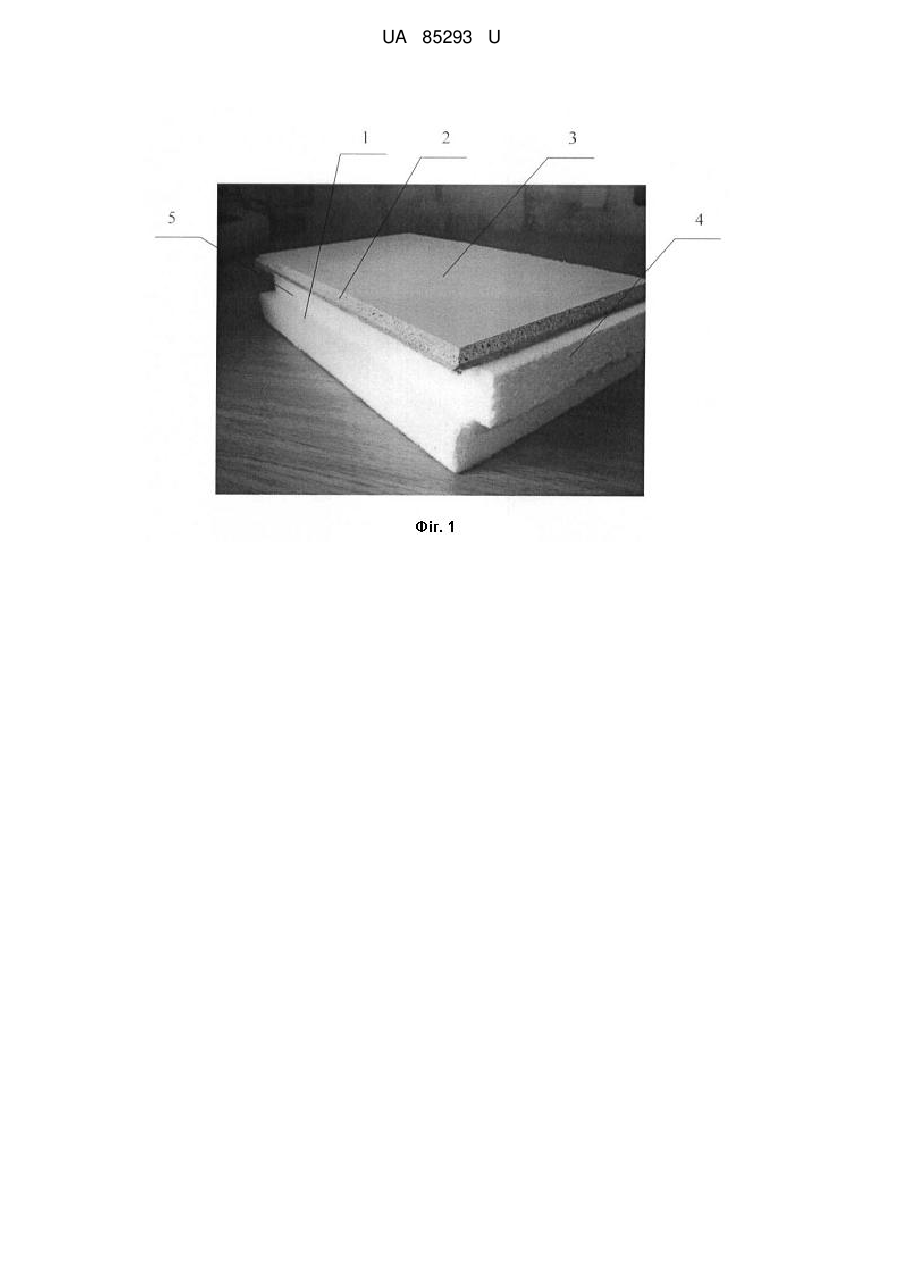

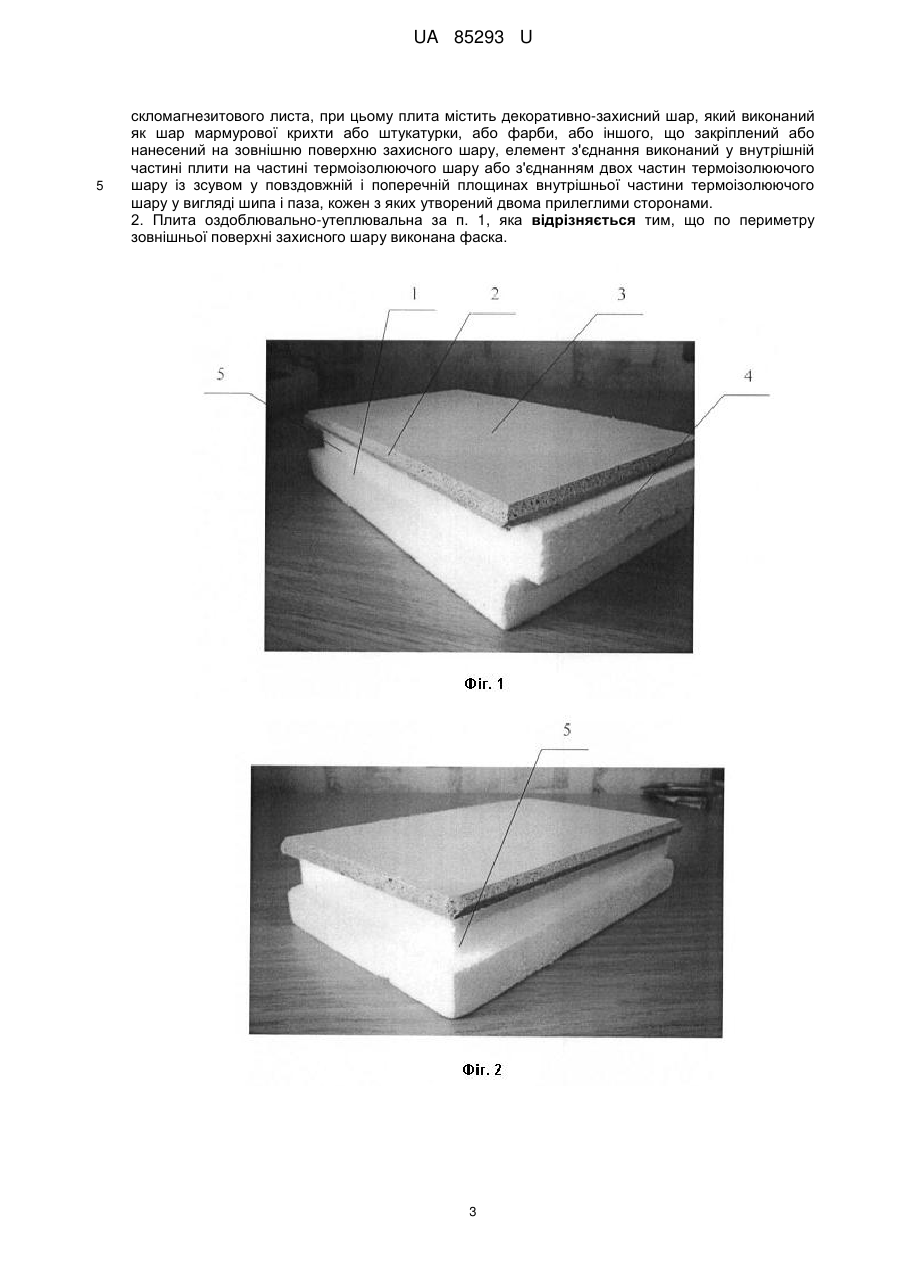

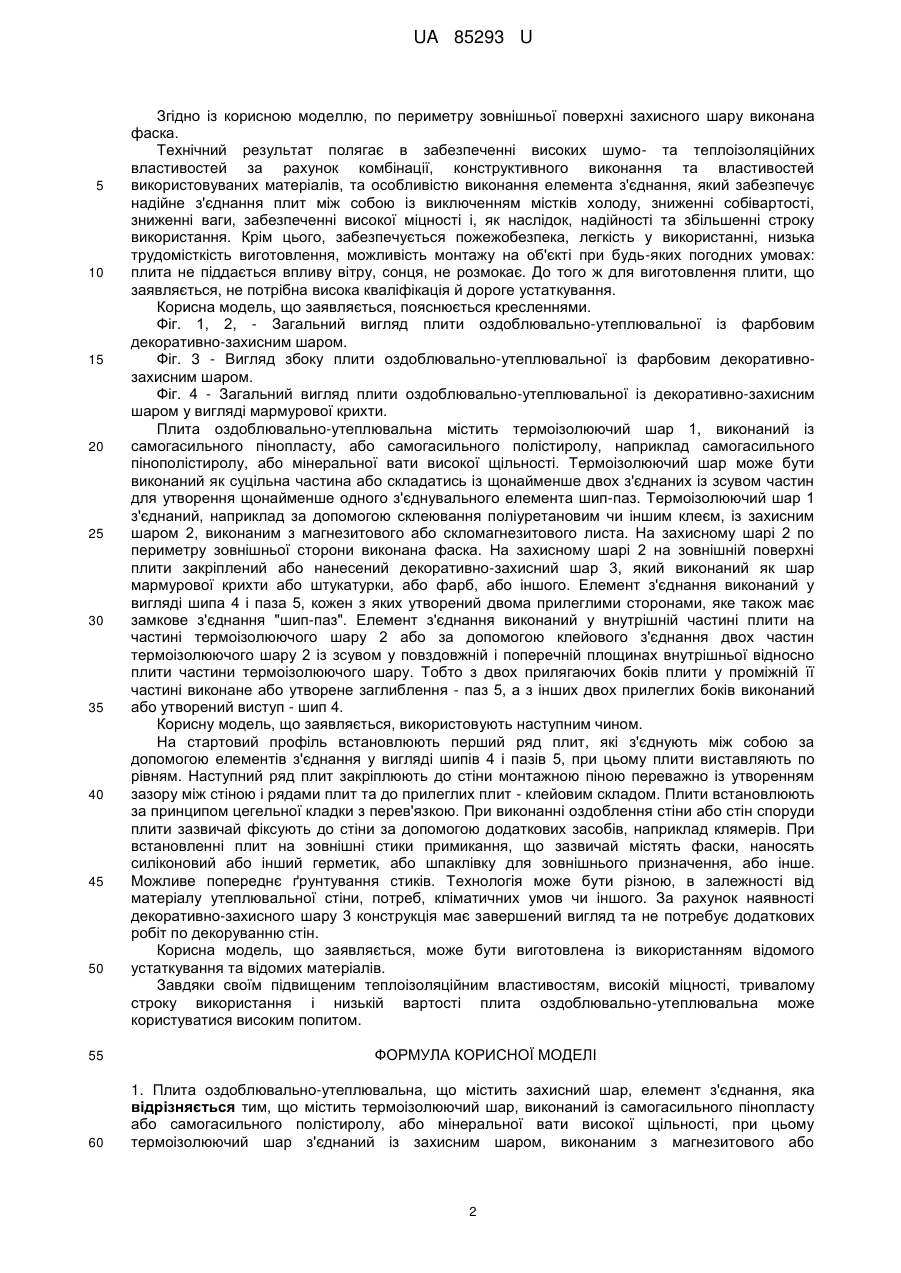

Реферат: Плита оздоблювально-утеплювальна містить захисний шар, елемент з'єднання, термоізолюючий шар, виконаний із самогасильного пінопласту або самогасильного полістиролу, або мінеральної вати високої щільності. Термоізолюючий шар з'єднаний із захисним шаром, виконаним з магнезитового або скломагнезитового листа. Плита містить декоративно-захисний шар, який виконаний як шар мармурової крихти або штукатурки, або фарби, або іншого, що закріплений або нанесений на зовнішню поверхню захисного шару. Елемент з'єднання виконаний у внутрішній частині плити на частині термоізолюючого шару або з'єднанням двох частин термоізолюючого шару із зсувом у повздовжній і поперечній площинах внутрішньої частини термоізолюючого шару у вигляді шипа і паза, кожен з яких утворений двома прилеглими сторонами. UA 85293 U (54) ПЛИТА ОЗДОБЛЮВАЛЬНО-УТЕПЛЮВАЛЬНА UA 85293 U UA 85293 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до елементів будівельних конструкцій, а саме до оздоблювальноутеплювальних плит і може бути використана для оздоблювання будинків, окремих стін чи іншого. З рівня техніки відома теплоізоляційна панель (патент України № 72685, Е04С 2/00, Н04В 1/64, K04F 13/00, опубл. 27.08.2012 р., бюл. № 16), що містить теплоізоляційний шар, виконаний з пінополістиролу, і декоративно-захисиий шар. Повздовжні торцеві сторони панелі виконані у вигляді співпадаючих між собою профільних поверхонь, одна з яких виконана з напуском, інша - з полицею, і таким чином, що з'єднання суміжних торцевих сторін створює замкову конструкцію, при цьому профільовані поверхні виконані в розрізі в вигляді ламаної лінії, а декоративно-захисний шар виконано з еластичної акрилової штукатурки, яка нанесена на поверхню панелі товщиною 3-4 мм. До недоліків відомої панелі слід віднести складність замкового з'єднання, недостатню міцність конструкції і, як наслідок, ненадійність конструкції. Крім цього, пінополіуретан є пожежонебезпечним матеріалом на відміну від самозатухаючого пінополіуретану. Також з рівня техніки відомий спосіб утеплення будинку (патент України № 75448, Е04В 1/76, E04F 13/02, опубл. 26.11.2012 р., бюл. № 22), що включає очищення поверхні стіни, приклеювання до неї панелей утеплювача і механічне закріплення. Приклеюванням до стіни на площину внутрішніх поверхонь панелей утеплювача на основі пінополіуретану, які виготовляють у заводських умовах із захисно-опоряджувальним покриттям зовнішньої поверхні листовим матеріалом і торцями, які виконані по системі шип-паз, наносять клеючу сполуку також на основі пінополіуретану, потім панелі укладають послідовно, рядами знизу нагору або згори донизу, або зліва направо, або справа наліво, при цьому панелі закріплюють між собою і на стіні затисками, а з'єднання панелей між собою ущільнюють герметиком. Недоліками відомого способу є складність виконання, недостатні теплоїзолюючі властивості використовуваних при здійсненні способу панелей. До того ж пінополіуретан є пожежонебезпечним матеріалом на відміну від самозатухаючого пінополіуретану. Найближчим аналогом вибрана енергозберігаюча композитна панель (патент України № 58562, Е04С 2/00, опубл. 11.04.2011 р., бюл. № 7), що складається з двох плоских плит з магнезиту або з цементостружкового чи азбестоцементного матеріалу, з можливістю їх комбінування, з'єднаних одна з одною за допомогою клею, з можливістю кріплення панелі до будівельних конструкцій або до аналогічної панелі за допомогою фіксуючих речовин, фіксуючих елементів, елементів кріплення. Плити з'єднані між собою з утворенням з'єднувального паза, а поверхня енергозберігаючої композитної панелі вкрита мікроутеплювачем, який нанесено на поверхню панелі шаром товщиною 0,1-3,5 мм. Виконання панелі з двох плоских плит з магнезиту, що призначений для використання як захисного покриття та відрізняється своєю міцністю й довговічністю, але не має високих теплоізоляційних властивостей, та нанесення на поверхню панелі мікроутеплювача, що складається з мікроскопічних пустотілих керамічних заповнених повітрям кульок, які знаходяться в підвішеному стані в рідкій композиції, складеної з синтетичного каучуку, акрилових полімерів і неорганічних пігментів, не забезпечує досягнення високої теплоізоляції та енергозбереження. Панель має велику вагу, що призводить при встановленні таких плит на об'єкті до значного збільшення навантаження на фундамент та на стіни споруди. Крім цього з'єднувальний паз виконаний у половину тіла та є недостатньо ефективним, і при з'єднанні плит можливе утворення містків холоду, що призводить до зниження теплоізоляційних властивостей готового утеплювального оздоблення будинку, виконаного із таких плит. В основу корисної моделі поставлена задача створення нової пожежобезпечної легкої міцної плити оздоблювально-утеплювальної із підвищеними теплоізоляційними властивостями та надійним і ефективним елементом з'єднання. Поставлена задача вирішується тим, що плита оздоблювально-утеплювальна, яка містить захисний шар, елемент з'єднання, згідно з корисною моделлю, містить термоізолюючий шар, виконаний із самогасильного пінопласту або самогасильного полістиролу, або мінеральної вати високої щільності, при цьому термоізолюючий шар з'єднаний із захисним шаром, виконаним з магнезитового або скломагнезитового листа, при цьому плита містить декоративно-захисний шар, який виконаний як шар мармурової крихти або штукатурки, або фарби, або іншого, що закріплений або нанесений на зовнішню поверхню захисного шару, елемент з'єднання виконаний у внутрішній частині плити на частині термоізолюючого шару або з'єднанням двох частин термоізолюючого шару із зсувом у повздовжній і поперечній площинах внутрішньої частини термоізолюючого шару у вигляді шипа і паза, кожен з яких утворений двома прилеглими сторонами. 1 UA 85293 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно із корисною моделлю, по периметру зовнішньої поверхні захисного шару виконана фаска. Технічний результат полягає в забезпеченні високих шумо- та теплоізоляційних властивостей за рахунок комбінації, конструктивного виконання та властивостей використовуваних матеріалів, та особливістю виконання елемента з'єднання, який забезпечує надійне з'єднання плит між собою із виключенням містків холоду, зниженні собівартості, зниженні ваги, забезпеченні високої міцності і, як наслідок, надійності та збільшенні строку використання. Крім цього, забезпечується пожежобезпека, легкість у використанні, низька трудомісткість виготовлення, можливість монтажу на об'єкті при будь-яких погодних умовах: плита не піддається впливу вітру, сонця, не розмокає. До того ж для виготовлення плити, що заявляється, не потрібна висока кваліфікація й дороге устаткування. Корисна модель, що заявляється, пояснюється кресленнями. Фіг. 1, 2, - Загальний вигляд плити оздоблювально-утеплювальної із фарбовим декоративно-захисним шаром. Фіг. 3 - Вигляд збоку плити оздоблювально-утеплювальної із фарбовим декоративнозахисним шаром. Фіг. 4 - Загальний вигляд плити оздоблювально-утеплювальної із декоративно-захисним шаром у вигляді мармурової крихти. Плита оздоблювально-утеплювальна містить термоізолюючий шар 1, виконаний із самогасильного пінопласту, або самогасильного полістиролу, наприклад самогасильного пінополістиролу, або мінеральної вати високої щільності. Термоізолюючий шар може бути виконаний як суцільна частина або складатись із щонайменше двох з'єднаних із зсувом частин для утворення щонайменше одного з'єднувального елемента шип-паз. Термоізолюючий шар 1 з'єднаний, наприклад за допомогою склеювання поліуретановим чи іншим клеєм, із захисним шаром 2, виконаним з магнезитового або скломагнезитового листа. На захисному шарі 2 по периметру зовнішньої сторони виконана фаска. На захисному шарі 2 на зовнішній поверхні плити закріплений або нанесений декоративно-захисний шар 3, який виконаний як шар мармурової крихти або штукатурки, або фарб, або іншого. Елемент з'єднання виконаний у вигляді шипа 4 і паза 5, кожен з яких утворений двома прилеглими сторонами, яке також має замкове з'єднання "шип-паз". Елемент з'єднання виконаний у внутрішній частині плити на частині термоізолюючого шару 2 або за допомогою клейового з'єднання двох частин термоізолюючого шару 2 із зсувом у повздовжній і поперечній площинах внутрішньої відносно плити частини термоізолюючого шару. Тобто з двох прилягаючих боків плити у проміжній її частині виконане або утворене заглиблення - паз 5, а з інших двох прилеглих боків виконаний або утворений виступ - шип 4. Корисну модель, що заявляється, використовують наступним чином. На стартовий профіль встановлюють перший ряд плит, які з'єднують між собою за допомогою елементів з'єднання у вигляді шипів 4 і пазів 5, при цьому плити виставляють по рівням. Наступний ряд плит закріплюють до стіни монтажною піною переважно із утворенням зазору між стіною і рядами плит та до прилеглих плит - клейовим складом. Плити встановлюють за принципом цегельної кладки з перев'язкою. При виконанні оздоблення стіни або стін споруди плити зазвичай фіксують до стіни за допомогою додаткових засобів, наприклад клямерів. При встановленні плит на зовнішні стики примикання, що зазвичай містять фаски, наносять силіконовий або інший герметик, або шпаклівку для зовнішнього призначення, або інше. Можливе попереднє ґрунтування стиків. Технологія може бути різною, в залежності від матеріалу утеплювальної стіни, потреб, кліматичних умов чи іншого. За рахунок наявності декоративно-захисного шару 3 конструкція має завершений вигляд та не потребує додаткових робіт по декоруванню стін. Корисна модель, що заявляється, може бути виготовлена із використанням відомого устаткування та відомих матеріалів. Завдяки своїм підвищеним теплоізоляційним властивостям, високій міцності, тривалому строку використання і низькій вартості плита оздоблювально-утеплювальна може користуватися високим попитом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Плита оздоблювально-утеплювальна, що містить захисний шар, елемент з'єднання, яка відрізняється тим, що містить термоізолюючий шар, виконаний із самогасильного пінопласту або самогасильного полістиролу, або мінеральної вати високої щільності, при цьому термоізолюючий шар з'єднаний із захисним шаром, виконаним з магнезитового або 2 UA 85293 U 5 скломагнезитового листа, при цьому плита містить декоративно-захисний шар, який виконаний як шар мармурової крихти або штукатурки, або фарби, або іншого, що закріплений або нанесений на зовнішню поверхню захисного шару, елемент з'єднання виконаний у внутрішній частині плити на частині термоізолюючого шару або з'єднанням двох частин термоізолюючого шару із зсувом у повздовжній і поперечній площинах внутрішньої частини термоізолюючого шару у вигляді шипа і паза, кожен з яких утворений двома прилеглими сторонами. 2. Плита оздоблювально-утеплювальна за п. 1, яка відрізняється тим, що по периметру зовнішньої поверхні захисного шару виконана фаска. 3 UA 85293 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
