Кабель силовий

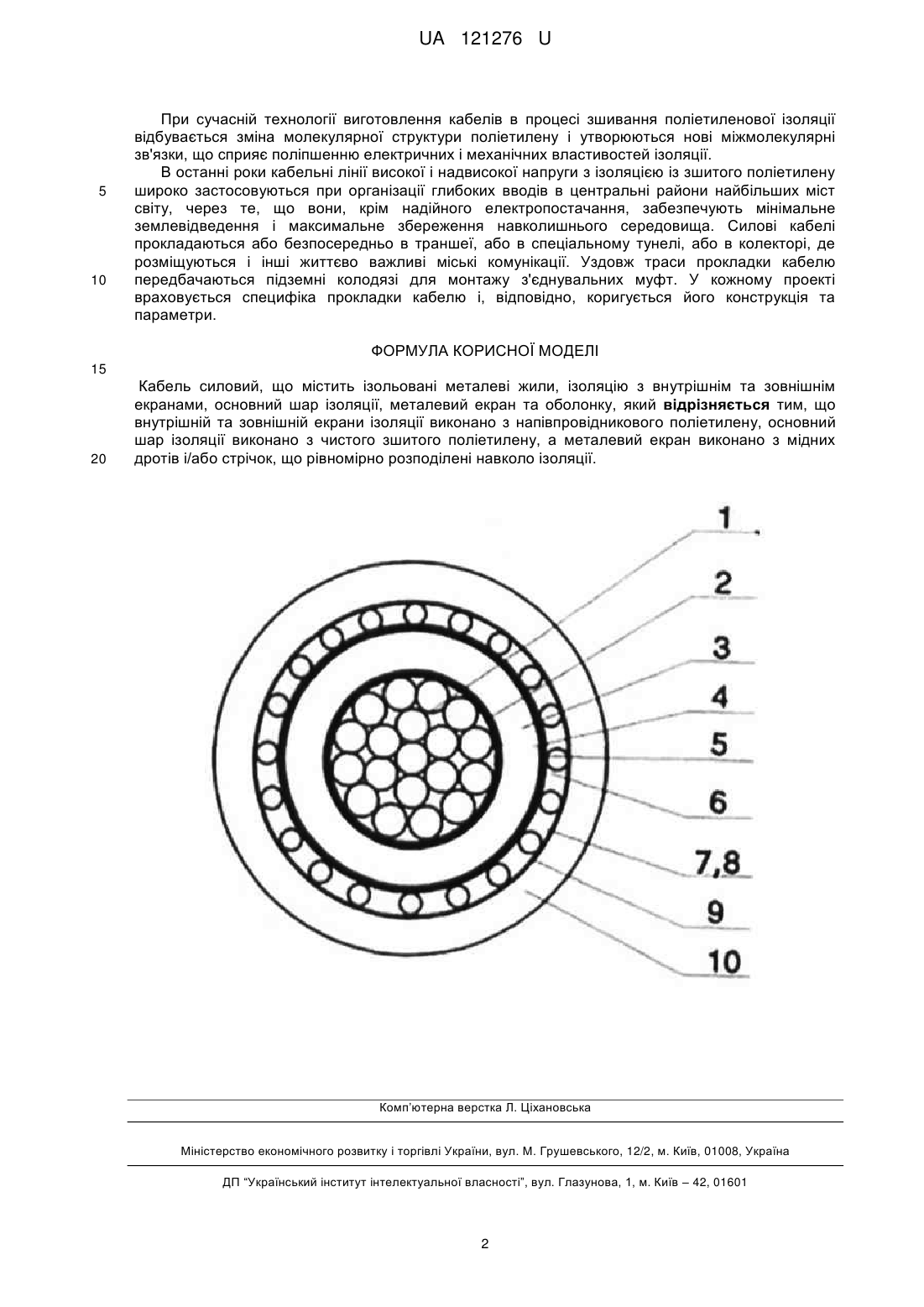

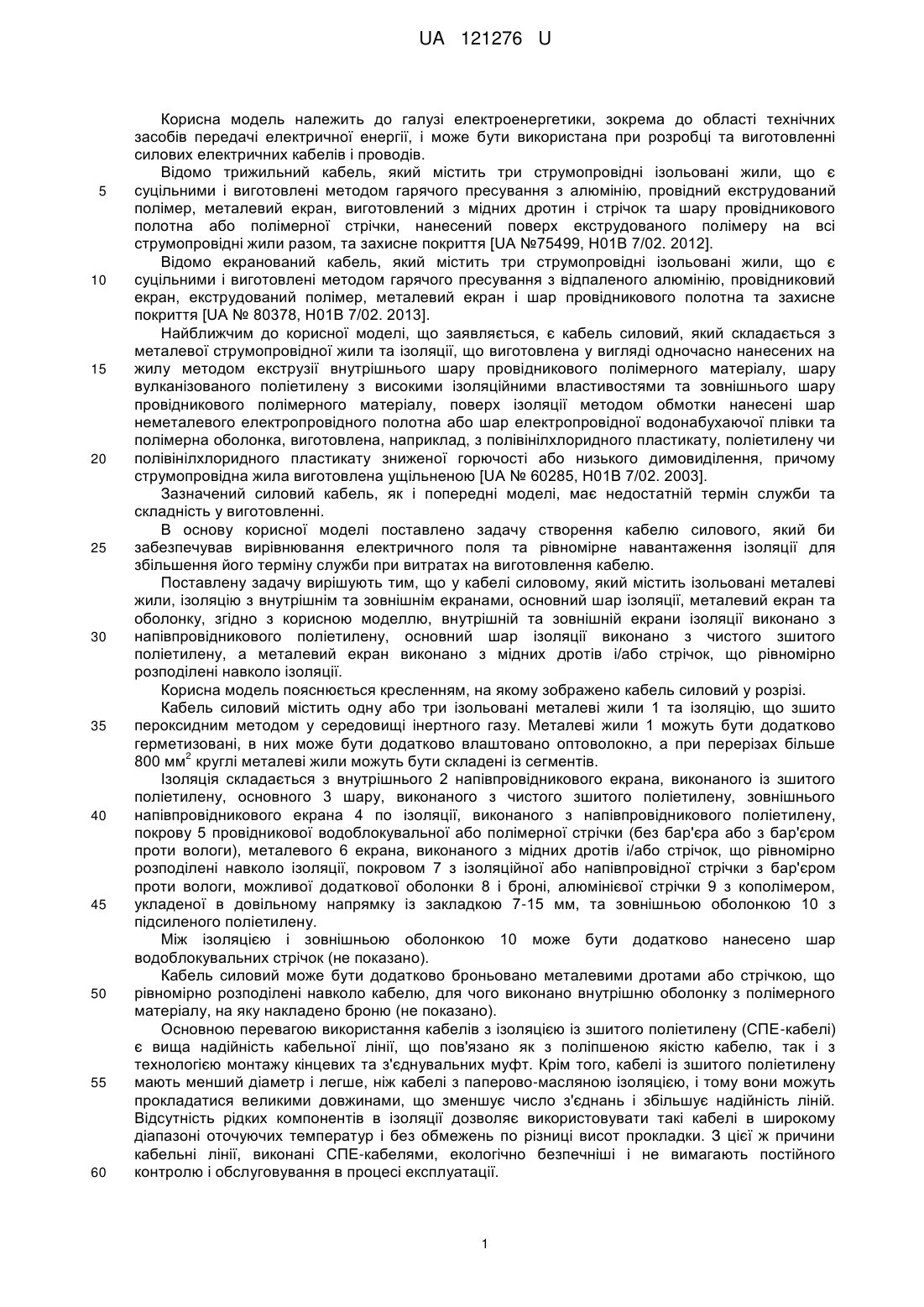

Реферат: UA 121276 U UA 121276 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики, зокрема до області технічних засобів передачі електричної енергії, і може бути використана при розробці та виготовленні силових електричних кабелів і проводів. Відомо трижильний кабель, який містить три струмопровідні ізольовані жили, що є суцільними і виготовлені методом гарячого пресування з алюмінію, провідний екструдований полімер, металевий екран, виготовлений з мідних дротин і стрічок та шару провідникового полотна або полімерної стрічки, нанесений поверх екструдованого полімеру на всі струмопровідні жили разом, та захисне покриття [UA №75499, Н01B 7/02. 2012]. Відомо екранований кабель, який містить три струмопровідні ізольовані жили, що є суцільними і виготовлені методом гарячого пресування з відпаленого алюмінію, провідниковий екран, екструдований полімер, металевий екран і шар провідникового полотна та захисне покриття [UA № 80378, Н01В 7/02. 2013]. Найближчим до корисної моделі, що заявляється, є кабель силовий, який складається з металевої струмопровідної жили та ізоляції, що виготовлена у вигляді одночасно нанесених на жилу методом екструзії внутрішнього шару провідникового полімерного матеріалу, шару вулканізованого поліетилену з високими ізоляційними властивостями та зовнішнього шару провідникового полімерного матеріалу, поверх ізоляції методом обмотки нанесені шар неметалевого електропровідного полотна або шар електропровідної водонабухаючої плівки та полімерна оболонка, виготовлена, наприклад, з полівінілхлоридного пластикату, поліетилену чи полівінілхлоридного пластикату зниженої горючості або низького димовиділення, причому струмопровідна жила виготовлена ущільненою [UA № 60285, Н01В 7/02. 2003]. Зазначений силовий кабель, як і попередні моделі, має недостатній термін служби та складність у виготовленні. В основу корисної моделі поставлено задачу створення кабелю силового, який би забезпечував вирівнювання електричного поля та рівномірне навантаження ізоляції для збільшення його терміну служби при витратах на виготовлення кабелю. Поставлену задачу вирішують тим, що у кабелі силовому, який містить ізольовані металеві жили, ізоляцію з внутрішнім та зовнішнім екранами, основний шар ізоляції, металевий екран та оболонку, згідно з корисною моделлю, внутрішній та зовнішній екрани ізоляції виконано з напівпровідникового поліетилену, основний шар ізоляції виконано з чистого зшитого поліетилену, а металевий екран виконано з мідних дротів і/або стрічок, що рівномірно розподілені навколо ізоляції. Корисна модель пояснюється кресленням, на якому зображено кабель силовий у розрізі. Кабель силовий містить одну або три ізольовані металеві жили 1 та ізоляцію, що зшито пероксидним методом у середовищі інертного газу. Металеві жили 1 можуть бути додатково герметизовані, в них може бути додатково влаштовано оптоволокно, а при перерізах більше 2 800 мм круглі металеві жили можуть бути складені із сегментів. Ізоляція складається з внутрішнього 2 напівпровідникового екрана, виконаного із зшитого поліетилену, основного 3 шару, виконаного з чистого зшитого поліетилену, зовнішнього напівпровідникового екрана 4 по ізоляції, виконаного з напівпровідникового поліетилену, покрову 5 провідникової водоблокувальної або полімерної стрічки (без бар'єра або з бар'єром проти вологи), металевого 6 екрана, виконаного з мідних дротів і/або стрічок, що рівномірно розподілені навколо ізоляції, покровом 7 з ізоляційної або напівпровідної стрічки з бар'єром проти вологи, можливої додаткової оболонки 8 і броні, алюмінієвої стрічки 9 з кополімером, укладеної в довільному напрямку із закладкою 7-15 мм, та зовнішньою оболонкою 10 з підсиленого поліетилену. Між ізоляцією і зовнішньою оболонкою 10 може бути додатково нанесено шар водоблокувальних стрічок (не показано). Кабель силовий може бути додатково броньовано металевими дротами або стрічкою, що рівномірно розподілені навколо кабелю, для чого виконано внутрішню оболонку з полімерного матеріалу, на яку накладено броню (не показано). Основною перевагою використання кабелів з ізоляцією із зшитого поліетилену (СПЕ-кабелі) є вища надійність кабельної лінії, що пов'язано як з поліпшеною якістю кабелю, так і з технологією монтажу кінцевих та з'єднувальних муфт. Крім того, кабелі із зшитого поліетилену мають менший діаметр і легше, ніж кабелі з паперово-масляною ізоляцією, і тому вони можуть прокладатися великими довжинами, що зменшує число з'єднань і збільшує надійність ліній. Відсутність рідких компонентів в ізоляції дозволяє використовувати такі кабелі в широкому діапазоні оточуючих температур і без обмежень по різниці висот прокладки. З цієї ж причини кабельні лінії, виконані СПЕ-кабелями, екологічно безпечніші і не вимагають постійного контролю і обслуговування в процесі експлуатації. 1 UA 121276 U 5 10 При сучасній технології виготовлення кабелів в процесі зшивання поліетиленової ізоляції відбувається зміна молекулярної структури поліетилену і утворюються нові міжмолекулярні зв'язки, що сприяє поліпшенню електричних і механічних властивостей ізоляції. В останні роки кабельні лінії високої і надвисокої напруги з ізоляцією із зшитого поліетилену широко застосовуються при організації глибоких вводів в центральні райони найбільших міст світу, через те, що вони, крім надійного електропостачання, забезпечують мінімальне землевідведення і максимальне збереження навколишнього середовища. Силові кабелі прокладаються або безпосередньо в траншеї, або в спеціальному тунелі, або в колекторі, де розміщуються і інші життєво важливі міські комунікації. Уздовж траси прокладки кабелю передбачаються підземні колодязі для монтажу з'єднувальних муфт. У кожному проекті враховується специфіка прокладки кабелю і, відповідно, коригується його конструкція та параметри. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Кабель силовий, що містить ізольовані металеві жили, ізоляцію з внутрішнім та зовнішнім екранами, основний шар ізоляції, металевий екран та оболонку, який відрізняється тим, що внутрішній та зовнішній екрани ізоляції виконано з напівпровідникового поліетилену, основний шар ізоляції виконано з чистого зшитого поліетилену, а металевий екран виконано з мідних дротів і/або стрічок, що рівномірно розподілені навколо ізоляції. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
