Кабель силовий для передачі і розподілення електричної енергії

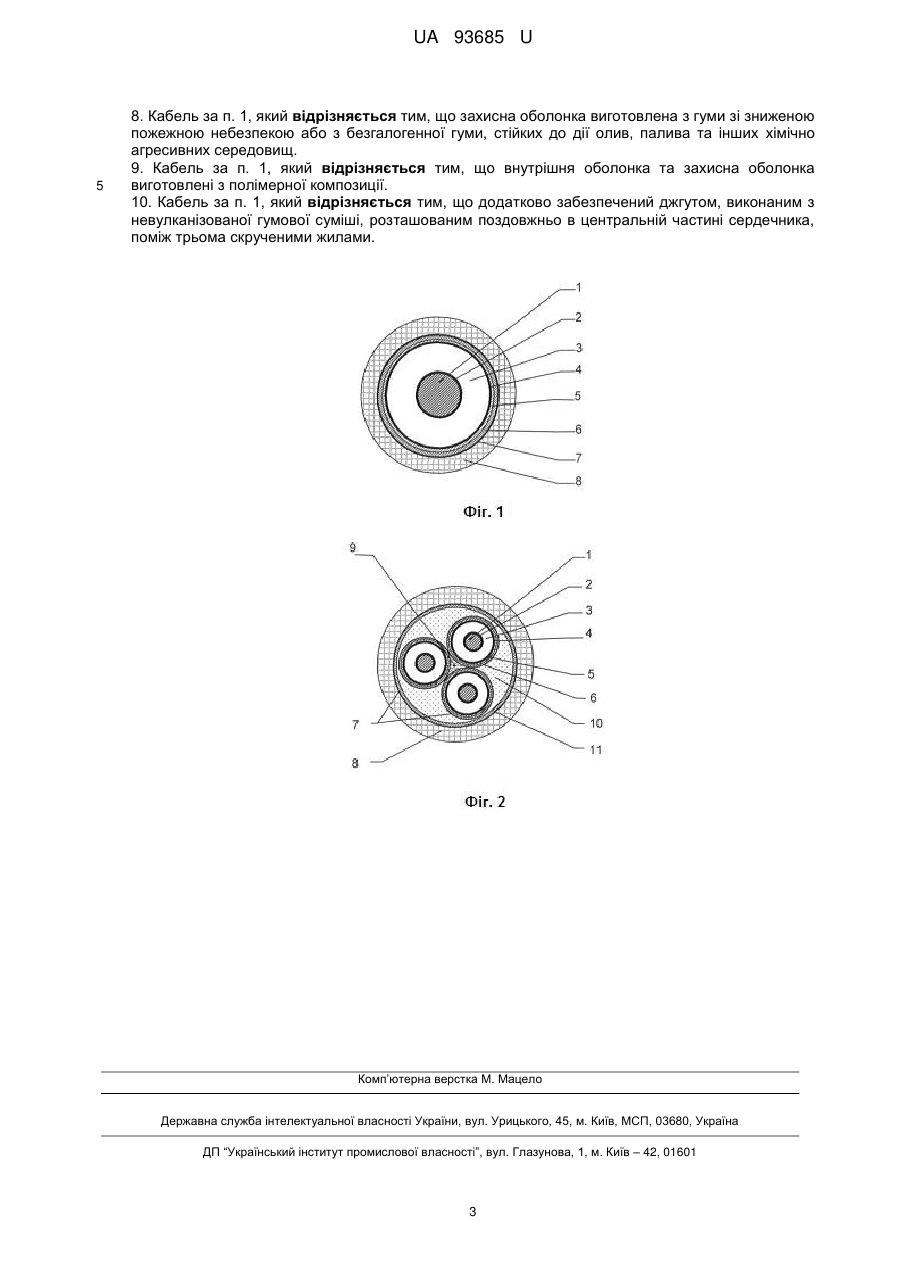

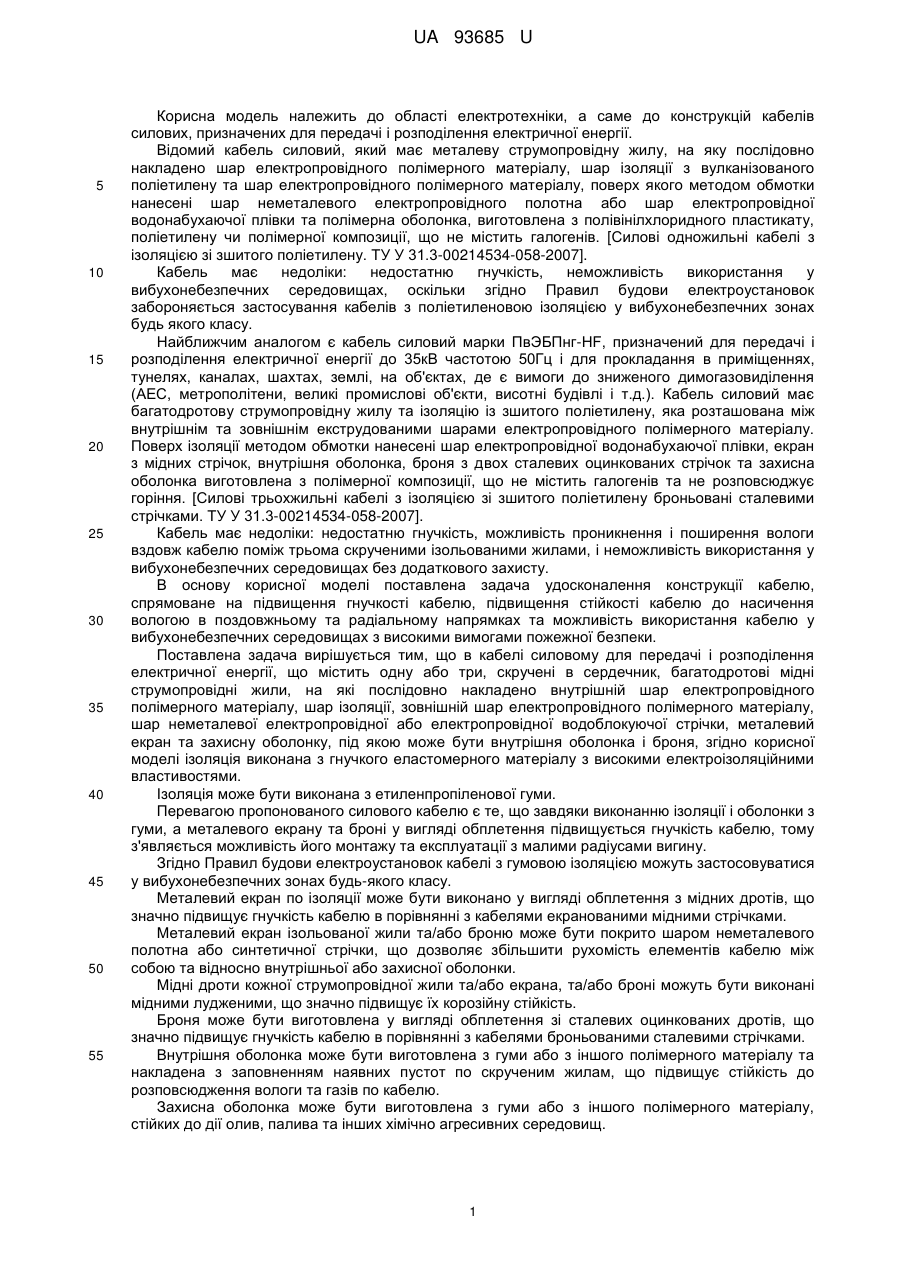

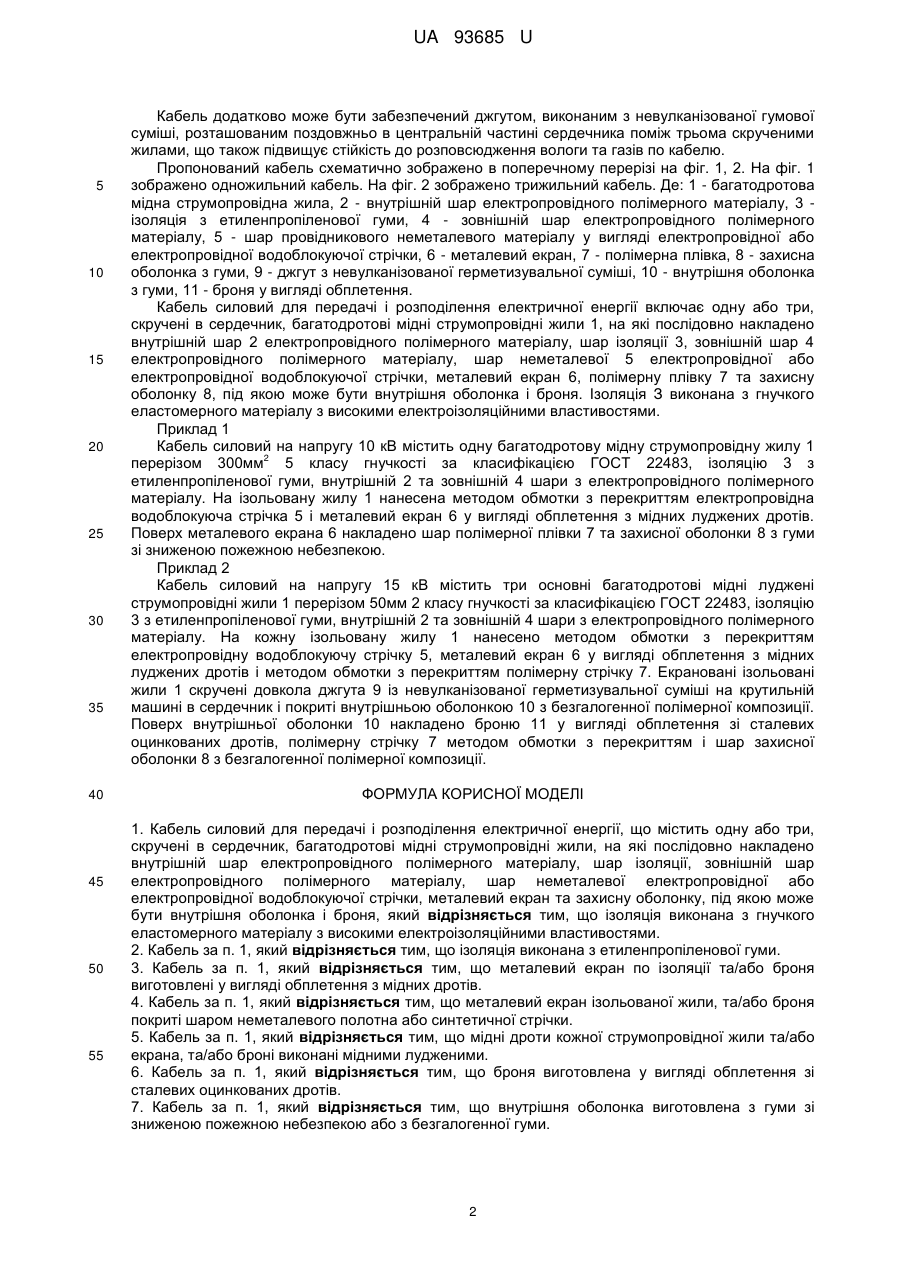

Реферат: Кабель силовий для передачі і розподілення електричної енергії містить одну або три, скручені в сердечник, багатодротові мідні струмопровідні жили, на які послідовно накладено внутрішній шар електропровідного полімерного матеріалу, шар ізоляції, зовнішній шар електропровідного полімерного матеріалу, шар неметалевої електропровідної або електропровідної водоблокуючої стрічки, металевий екран та захисну оболонку, під якою може бути внутрішня оболонка і броня. Ізоляція виконана з гнучкого еластомерного матеріалу з високими електроізоляційними властивостями. UA 93685 U (54) КАБЕЛЬ СИЛОВИЙ ДЛЯ ПЕРЕДАЧІ І РОЗПОДІЛЕННЯ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ UA 93685 U UA 93685 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, а саме до конструкцій кабелів силових, призначених для передачі і розподілення електричної енергії. Відомий кабель силовий, який має металеву струмопровідну жилу, на яку послідовно накладено шар електропровідного полімерного матеріалу, шар ізоляції з вулканізованого поліетилену та шар електропровідного полімерного матеріалу, поверх якого методом обмотки нанесені шар неметалевого електропровідного полотна або шар електропровідної водонабухаючої плівки та полімерна оболонка, виготовлена з полівінілхлоридного пластикату, поліетилену чи полімерної композиції, що не містить галогенів. [Силові одножильні кабелі з ізоляцією зі зшитого поліетилену. ТУ У 31.3-00214534-058-2007]. Кабель має недоліки: недостатню гнучкість, неможливість використання у вибухонебезпечних середовищах, оскільки згідно Правил будови електроустановок забороняється застосування кабелів з поліетиленовою ізоляцією у вибухонебезпечних зонах будь якого класу. Найближчим аналогом є кабель силовий марки ПвЭБПнг-HF, призначений для передачі і розподілення електричної енергії до 35кВ частотою 50Гц і для прокладання в приміщеннях, тунелях, каналах, шахтах, землі, на об'єктах, де є вимоги до зниженого димогазовиділення (АЕС, метрополітени, великі промислові об'єкти, висотні будівлі і т.д.). Кабель силовий має багатодротову струмопровідну жилу та ізоляцію із зшитого поліетилену, яка розташована між внутрішнім та зовнішнім екструдованими шарами електропровідного полімерного матеріалу. Поверх ізоляції методом обмотки нанесені шар електропровідної водонабухаючої плівки, екран з мідних стрічок, внутрішня оболонка, броня з двох сталевих оцинкованих стрічок та захисна оболонка виготовлена з полімерної композиції, що не містить галогенів та не розповсюджує горіння. [Силові трьохжильні кабелі з ізоляцією зі зшитого поліетилену броньовані сталевими стрічками. ТУ У 31.3-00214534-058-2007]. Кабель має недоліки: недостатню гнучкість, можливість проникнення і поширення вологи вздовж кабелю поміж трьома скрученими ізольованими жилами, і неможливість використання у вибухонебезпечних середовищах без додаткового захисту. В основу корисної моделі поставлена задача удосконалення конструкції кабелю, спрямоване на підвищення гнучкості кабелю, підвищення стійкості кабелю до насичення вологою в поздовжньому та радіальному напрямках та можливість використання кабелю у вибухонебезпечних середовищах з високими вимогами пожежної безпеки. Поставлена задача вирішується тим, що в кабелі силовому для передачі і розподілення електричної енергії, що містить одну або три, скручені в сердечник, багатодротові мідні струмопровідні жили, на які послідовно накладено внутрішній шар електропровідного полімерного матеріалу, шар ізоляції, зовнішній шар електропровідного полімерного матеріалу, шар неметалевої електропровідної або електропровідної водоблокуючої стрічки, металевий екран та захисну оболонку, під якою може бути внутрішня оболонка і броня, згідно корисної моделі ізоляція виконана з гнучкого еластомерного матеріалу з високими електроізоляційними властивостями. Ізоляція може бути виконана з етиленпропіленової гуми. Перевагою пропонованого силового кабелю є те, що завдяки виконанню ізоляції і оболонки з гуми, а металевого екрану та броні у вигляді обплетення підвищується гнучкість кабелю, тому з'являється можливість його монтажу та експлуатації з малими радіусами вигину. Згідно Правил будови електроустановок кабелі з гумовою ізоляцією можуть застосовуватися у вибухонебезпечних зонах будь-якого класу. Металевий екран по ізоляції може бути виконано у вигляді обплетення з мідних дротів, що значно підвищує гнучкість кабелю в порівнянні з кабелями екранованими мідними стрічками. Металевий екран ізольованої жили та/або броню може бути покрито шаром неметалевого полотна або синтетичної стрічки, що дозволяє збільшити рухомість елементів кабелю між собою та відносно внутрішньої або захисної оболонки. Мідні дроти кожної струмопровідної жили та/або екрана, та/або броні можуть бути виконані мідними лудженими, що значно підвищує їх корозійну стійкість. Броня може бути виготовлена у вигляді обплетення зі сталевих оцинкованих дротів, що значно підвищує гнучкість кабелю в порівнянні з кабелями броньованими сталевими стрічками. Внутрішня оболонка може бути виготовлена з гуми або з іншого полімерного матеріалу та накладена з заповненням наявних пустот по скрученим жилам, що підвищує стійкість до розповсюдження вологи та газів по кабелю. Захисна оболонка може бути виготовлена з гуми або з іншого полімерного матеріалу, стійких до дії олив, палива та інших хімічно агресивних середовищ. 1 UA 93685 U 5 10 15 20 25 30 35 40 45 50 55 Кабель додатково може бути забезпечений джгутом, виконаним з невулканізованої гумової суміші, розташованим поздовжньо в центральній частині сердечника поміж трьома скрученими жилами, що також підвищує стійкість до розповсюдження вологи та газів по кабелю. Пропонований кабель схематично зображено в поперечному перерізі на фіг. 1, 2. На фіг. 1 зображено одножильний кабель. На фіг. 2 зображено трижильний кабель. Де: 1 - багатодротова мідна струмопровідна жила, 2 - внутрішній шар електропровідного полімерного матеріалу, 3 ізоляція з етиленпропіленової гуми, 4 - зовнішній шар електропровідного полімерного матеріалу, 5 - шар провідникового неметалевого матеріалу у вигляді електропровідної або електропровідної водоблокуючої стрічки, 6 - металевий екран, 7 - полімерна плівка, 8 - захисна оболонка з гуми, 9 - джгут з невулканізованої герметизувальної суміші, 10 - внутрішня оболонка з гуми, 11 - броня у вигляді обплетення. Кабель силовий для передачі і розподілення електричної енергії включає одну або три, скручені в сердечник, багатодротові мідні струмопровідні жили 1, на які послідовно накладено внутрішній шар 2 електропровідного полімерного матеріалу, шар ізоляції 3, зовнішній шар 4 електропровідного полімерного матеріалу, шар неметалевої 5 електропровідної або електропровідної водоблокуючої стрічки, металевий екран 6, полімерну плівку 7 та захисну оболонку 8, під якою може бути внутрішня оболонка і броня. Ізоляція З виконана з гнучкого еластомерного матеріалу з високими електроізоляційними властивостями. Приклад 1 Кабель силовий на напругу 10 кВ містить одну багатодротову мідну струмопровідну жилу 1 2 перерізом 300мм 5 класу гнучкості за класифікацією ГОСТ 22483, ізоляцію 3 з етиленпропіленової гуми, внутрішній 2 та зовнішній 4 шари з електропровідного полімерного матеріалу. На ізольовану жилу 1 нанесена методом обмотки з перекриттям електропровідна водоблокуюча стрічка 5 і металевий екран 6 у вигляді обплетення з мідних луджених дротів. Поверх металевого екрана 6 накладено шар полімерної плівки 7 та захисної оболонки 8 з гуми зі зниженою пожежною небезпекою. Приклад 2 Кабель силовий на напругу 15 кВ містить три основні багатодротові мідні луджені струмопровідні жили 1 перерізом 50мм 2 класу гнучкості за класифікацією ГОСТ 22483, ізоляцію 3 з етиленпропіленової гуми, внутрішній 2 та зовнішній 4 шари з електропровідного полімерного матеріалу. На кожну ізольовану жилу 1 нанесено методом обмотки з перекриттям електропровідну водоблокуючу стрічку 5, металевий екран 6 у вигляді обплетення з мідних луджених дротів і методом обмотки з перекриттям полімерну стрічку 7. Екрановані ізольовані жили 1 скручені довкола джгута 9 із невулканізованої герметизувальної суміші на крутильній машині в сердечник і покриті внутрішньою оболонкою 10 з безгалогенної полімерної композиції. Поверх внутрішньої оболонки 10 накладено броню 11 у вигляді обплетення зі сталевих оцинкованих дротів, полімерну стрічку 7 методом обмотки з перекриттям і шар захисної оболонки 8 з безгалогенної полімерної композиції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабель силовий для передачі і розподілення електричної енергії, що містить одну або три, скручені в сердечник, багатодротові мідні струмопровідні жили, на які послідовно накладено внутрішній шар електропровідного полімерного матеріалу, шар ізоляції, зовнішній шар електропровідного полімерного матеріалу, шар неметалевої електропровідної або електропровідної водоблокуючої стрічки, металевий екран та захисну оболонку, під якою може бути внутрішня оболонка і броня, який відрізняється тим, що ізоляція виконана з гнучкого еластомерного матеріалу з високими електроізоляційними властивостями. 2. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з етиленпропіленової гуми. 3. Кабель за п. 1, який відрізняється тим, що металевий екран по ізоляції та/або броня виготовлені у вигляді обплетення з мідних дротів. 4. Кабель за п. 1, який відрізняється тим, що металевий екран ізольованої жили, та/або броня покриті шаром неметалевого полотна або синтетичної стрічки. 5. Кабель за п. 1, який відрізняється тим, що мідні дроти кожної струмопровідної жили та/або екрана, та/або броні виконані мідними лудженими. 6. Кабель за п. 1, який відрізняється тим, що броня виготовлена у вигляді обплетення зі сталевих оцинкованих дротів. 7. Кабель за п. 1, який відрізняється тим, що внутрішня оболонка виготовлена з гуми зі зниженою пожежною небезпекою або з безгалогенної гуми. 2 UA 93685 U 5 8. Кабель за п. 1, який відрізняється тим, що захисна оболонка виготовлена з гуми зі зниженою пожежною небезпекою або з безгалогенної гуми, стійких до дії олив, палива та інших хімічно агресивних середовищ. 9. Кабель за п. 1, який відрізняється тим, що внутрішня оболонка та захисна оболонка виготовлені з полімерної композиції. 10. Кабель за п. 1, який відрізняється тим, що додатково забезпечений джгутом, виконаним з невулканізованої гумової суміші, розташованим поздовжньо в центральній частині сердечника, поміж трьома скрученими жилами. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
