Спосіб формування оберненої температурної нерівномірності внутрішніх роз’ємів корпусів циліндра високого тиску парової турбіни

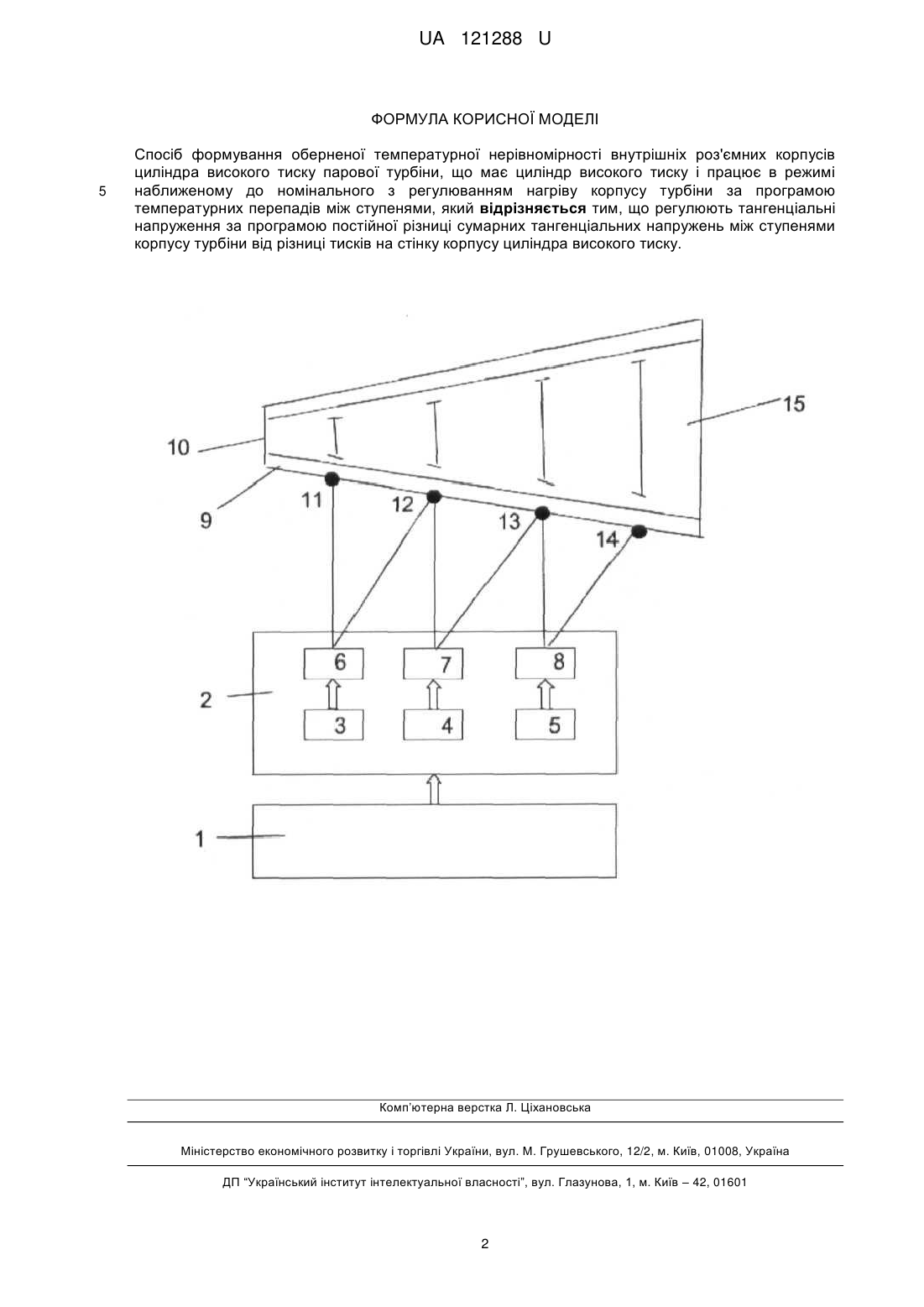

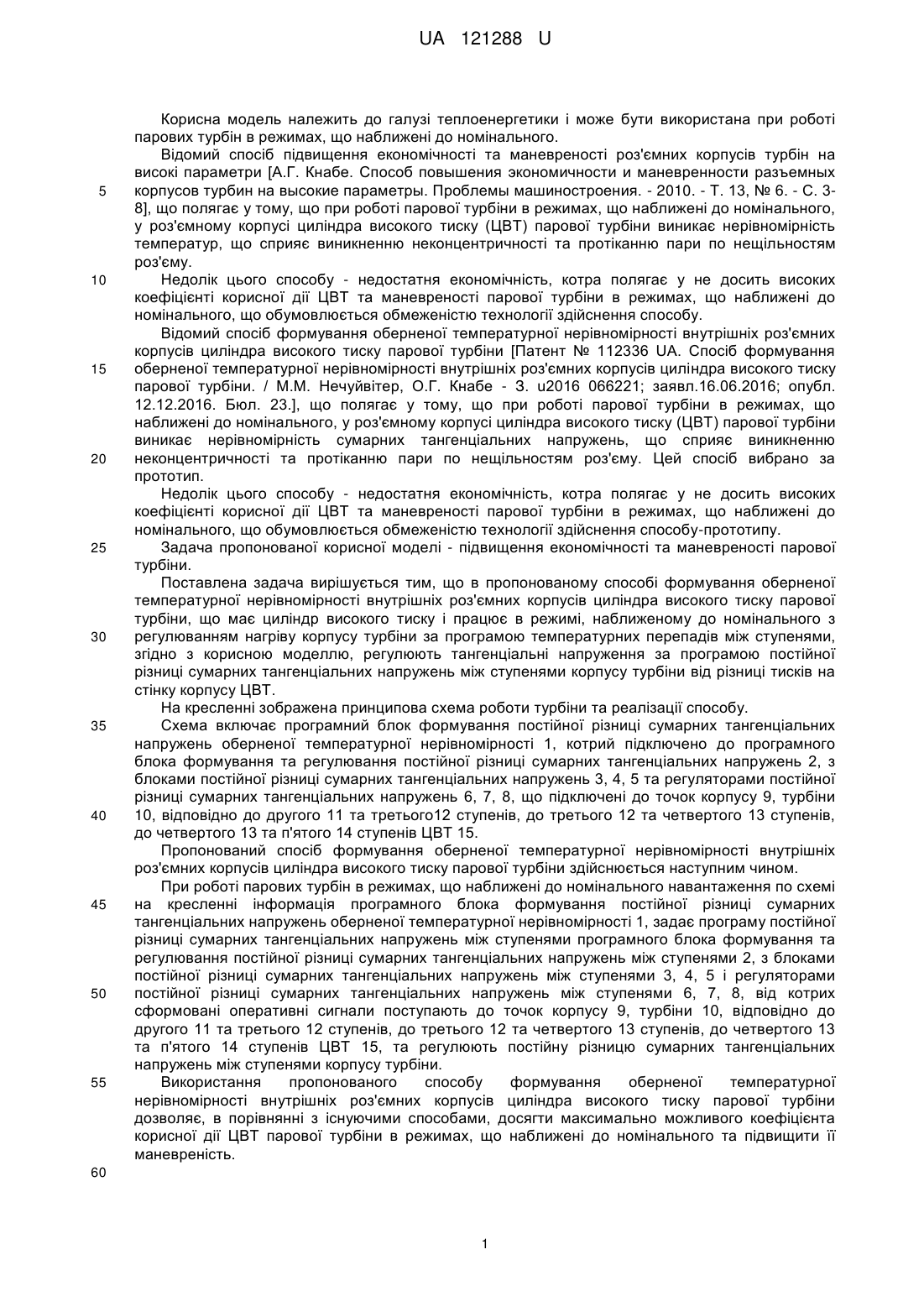

Реферат: Спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни має циліндр високого тиску і працює в режимі наближеному до номінального з регулюванням нагріву корпусу турбіни за програмою температурних перепадів між ступенями. Регулюють тангенціальні напруження за програмою постійної різниці сумарних тангенціальних напружень між ступенями корпусу турбіни від різниці тисків на стінку корпусу циліндра високого тиску. UA 121288 U (12) UA 121288 U UA 121288 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі теплоенергетики і може бути використана при роботі парових турбін в режимах, що наближені до номінального. Відомий спосіб підвищення економічності та маневреності роз'ємних корпусів турбін на високі параметри [А.Г. Кнабе. Способ повышения экономичности и маневренности разъемных корпусов турбин на высокие параметры. Проблемы машиностроения. - 2010. - Т. 13, № 6. - С. 38], що полягає у тому, що при роботі парової турбіни в режимах, що наближені до номінального, у роз'ємному корпусі циліндра високого тиску (ЦВТ) парової турбіни виникає нерівномірність температур, що сприяє виникненню неконцентричності та протіканню пари по нещільностям роз'єму. Недолік цього способу - недостатня економічність, котра полягає у не досить високих коефіцієнті корисної дії ЦВТ та маневреності парової турбіни в режимах, що наближені до номінального, що обумовлюється обмеженістю технології здійснення способу. Відомий спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни [Патент № 112336 UA. Спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни. / М.М. Нечуйвітер, О.Г. Кнабе - З. u2016 066221; заявл.16.06.2016; опубл. 12.12.2016. Бюл. 23.], що полягає у тому, що при роботі парової турбіни в режимах, що наближені до номінального, у роз'ємному корпусі циліндра високого тиску (ЦВТ) парової турбіни виникає нерівномірність сумарних тангенціальних напружень, що сприяє виникненню неконцентричності та протіканню пари по нещільностям роз'єму. Цей спосіб вибрано за прототип. Недолік цього способу - недостатня економічність, котра полягає у не досить високих коефіцієнті корисної дії ЦВТ та маневреності парової турбіни в режимах, що наближені до номінального, що обумовлюється обмеженістю технології здійснення способу-прототипу. Задача пропонованої корисної моделі - підвищення економічності та маневреності парової турбіни. Поставлена задача вирішується тим, що в пропонованому способі формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни, що має циліндр високого тиску і працює в режимі, наближеному до номінального з регулюванням нагріву корпусу турбіни за програмою температурних перепадів між ступенями, згідно з корисною моделлю, регулюють тангенціальні напруження за програмою постійної різниці сумарних тангенціальних напружень між ступенями корпусу турбіни від різниці тисків на стінку корпусу ЦВТ. На кресленні зображена принципова схема роботи турбіни та реалізації способу. Схема включає програмний блок формування постійної різниці сумарних тангенціальних напружень оберненої температурної нерівномірності 1, котрий підключено до програмного блока формування та регулювання постійної різниці сумарних тангенціальних напружень 2, з блоками постійної різниці сумарних тангенціальних напружень 3, 4, 5 та регуляторами постійної різниці сумарних тангенціальних напружень 6, 7, 8, що підключені до точок корпусу 9, турбіни 10, відповідно до другого 11 та третього12 ступенів, до третього 12 та четвертого 13 ступенів, до четвертого 13 та п'ятого 14 ступенів ЦВТ 15. Пропонований спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни здійснюється наступним чином. При роботі парових турбін в режимах, що наближені до номінального навантаження по схемі на кресленні інформація програмного блока формування постійної різниці сумарних тангенціальних напружень оберненої температурної нерівномірності 1, задає програму постійної різниці сумарних тангенціальних напружень між ступенями програмного блока формування та регулювання постійної різниці сумарних тангенціальних напружень між ступенями 2, з блоками постійної різниці сумарних тангенціальних напружень між ступенями 3, 4, 5 і регуляторами постійної різниці сумарних тангенціальних напружень між ступенями 6, 7, 8, від котрих сформовані оперативні сигнали поступають до точок корпусу 9, турбіни 10, відповідно до другого 11 та третього 12 ступенів, до третього 12 та четвертого 13 ступенів, до четвертого 13 та п'ятого 14 ступенів ЦВТ 15, та регулюють постійну різницю сумарних тангенціальних напружень між ступенями корпусу турбіни. Використання пропонованого способу формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни дозволяє, в порівнянні з існуючими способами, досягти максимально можливого коефіцієнта корисної дії ЦВТ парової турбіни в режимах, що наближені до номінального та підвищити її маневреність. 60 1 UA 121288 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни, що має циліндр високого тиску і працює в режимі наближеному до номінального з регулюванням нагріву корпусу турбіни за програмою температурних перепадів між ступенями, який відрізняється тим, що регулюють тангенціальні напруження за програмою постійної різниці сумарних тангенціальних напружень між ступенями корпусу турбіни від різниці тисків на стінку корпусу циліндра високого тиску. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
