Система керування потужністю парової турбіни

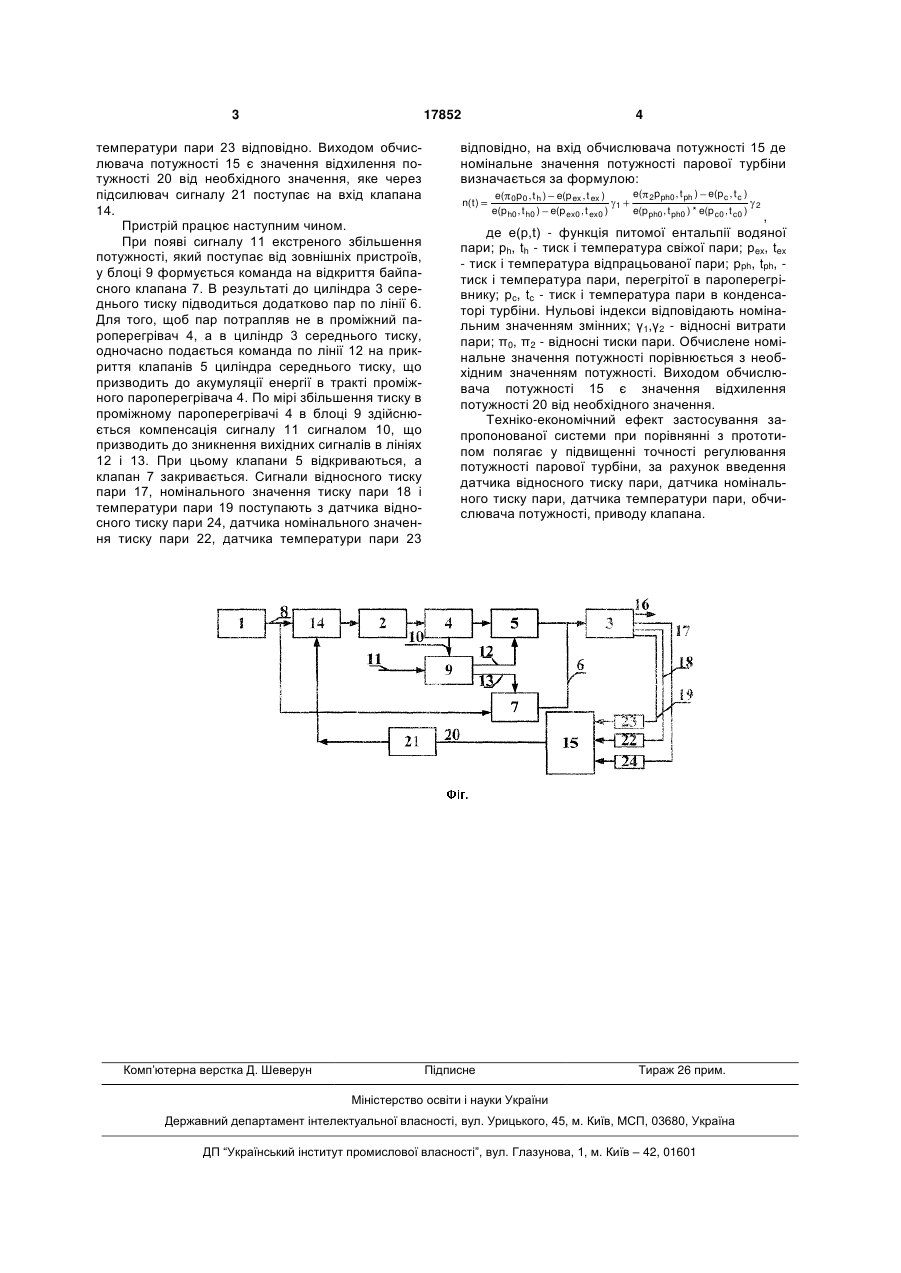

Система керування потужністю парової турбіни, що містить котел, циліндри високого та середнього тиску, проміжний пароперегрівник, клапани, керуючий блок, байпасний клапан, яка відрізняється тим, що система додатково містить датчик відносного тиску пари, датчик номінального тиску пари, датчик температури пари, виходи яких через обчислювач потужності підключені до приводу клапана. (19) (21) u200604306 (22) 17.04.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Симонов Володимир Федорович, Бандура Іван Миколайович, Мельницька Вікторія В'ячеславівна, Білазерська Інна Іванівна (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" 3 17852 температури пари 23 відповідно. Виходом обчислювача потужності 15 є значення відхилення потужності 20 від необхідного значення, яке через підсилювач сигналу 21 поступає на вхід клапана 14. Пристрій працює наступним чином. При появі сигналу 11 екстреного збільшення потужності, який поступає від зовнішніх пристроїв, у блоці 9 формується команда на відкриття байпасного клапана 7. В результаті до циліндра 3 середнього тиску підводиться додатково пар по лінії 6. Для того, щоб пар потрапляв не в проміжний пароперегрівач 4, а в циліндр 3 середнього тиску, одночасно подається команда по лінії 12 на прикриття клапанів 5 циліндра середнього тиску, що призводить до акумуляції енергії в тракті проміжного пароперегрівача 4. По мірі збільшення тиску в проміжному пароперегрівачі 4 в блоці 9 здійснюється компенсація сигналу 11 сигналом 10, що призводить до зникнення вихідних сигналів в лініях 12 і 13. При цьому клапани 5 відкриваються, а клапан 7 закривається. Сигнали відносного тиску пари 17, номінального значення тиску пари 18 і температури пари 19 поступають з датчика відносного тиску пари 24, датчика номінального значення тиску пари 22, датчика температури пари 23 Комп’ютерна верстка Д. Шеверун 4 відповідно, на вхід обчислювача потужності 15 де номінальне значення потужності парової турбіни визначається за формулою: n( t ) e( 0 p 0 , t h ) e(p ex , t ex ) e(p h0 , t h0 ) e(p ex0 , t ex0 ) e( 1 2 p ph0 , t ph ) e(p c , t c ) e(p ph0 , t ph0 ) * e(p c 0 , t c 0 ) 2 , де e(p,t) - функція питомої ентальпії водяної пари; ph, th - тиск і температура свіжої пари; pex, tex - тиск і температура відпрацьованої пари; рph, tph, тиск і температура пари, перегрітої в пароперегрівнику; рc, tc - тиск і температура пари в конденсаторі турбіни. Нульові індекси відповідають номінальним значенням змінних; γ1,γ2 - відносні витрати пари; π0, π2 - відносні тиски пари. Обчислене номінальне значення потужності порівнюється з необхідним значенням потужності. Виходом обчислювача потужності 15 є значення відхилення потужності 20 від необхідного значення. Техніко-економічний ефект застосування запропонованої системи при порівнянні з прототипом полягає у підвищенні точності регулювання потужності парової турбіни, за рахунок введення датчика відносного тиску пари, датчика номінального тиску пари, датчика температури пари, обчислювача потужності, приводу клапана. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
