Спосіб формування оберненої температурної нерівномірності внутрішніх роз’ємів корпусів циліндра високого тиску парової турбіни

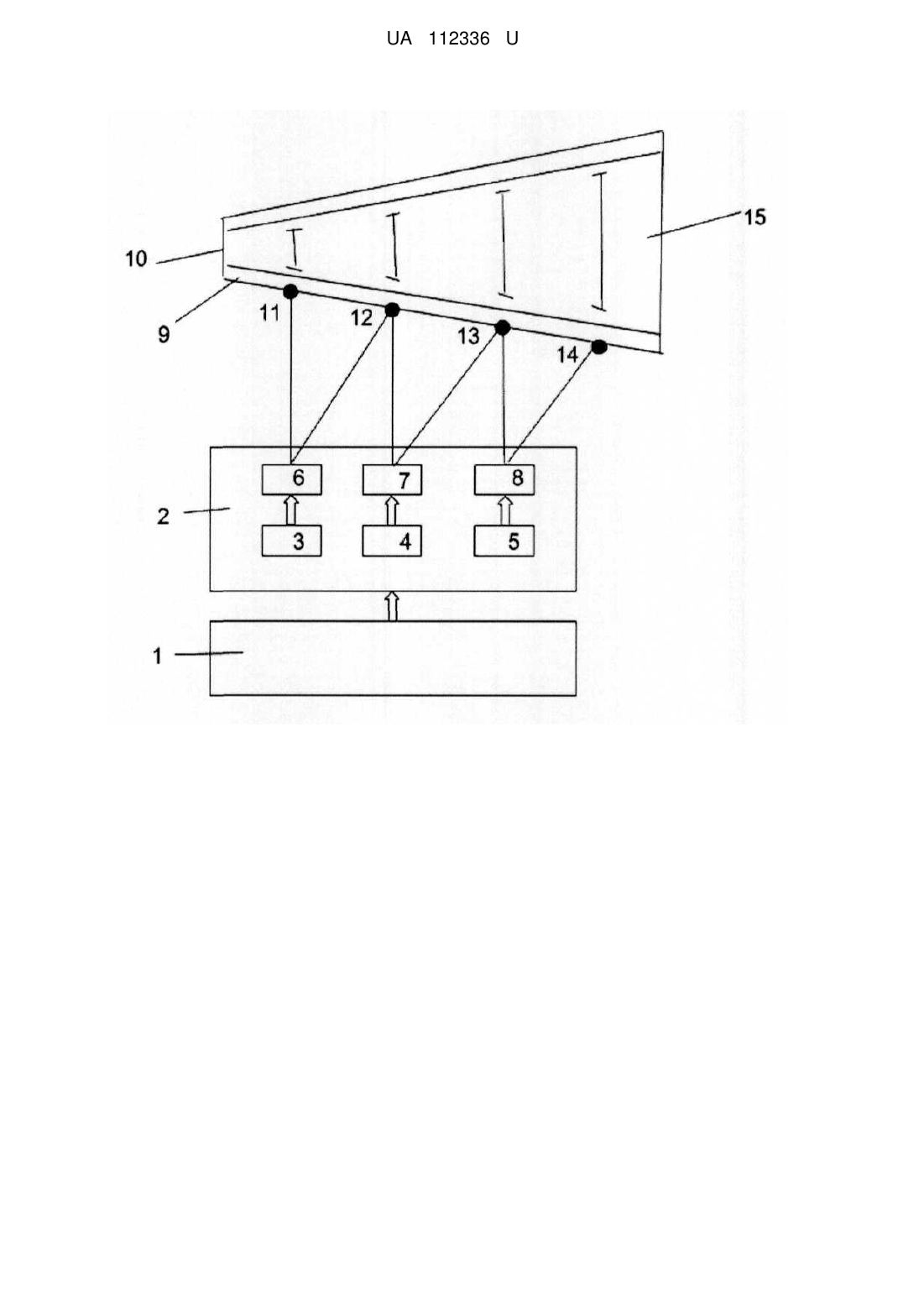

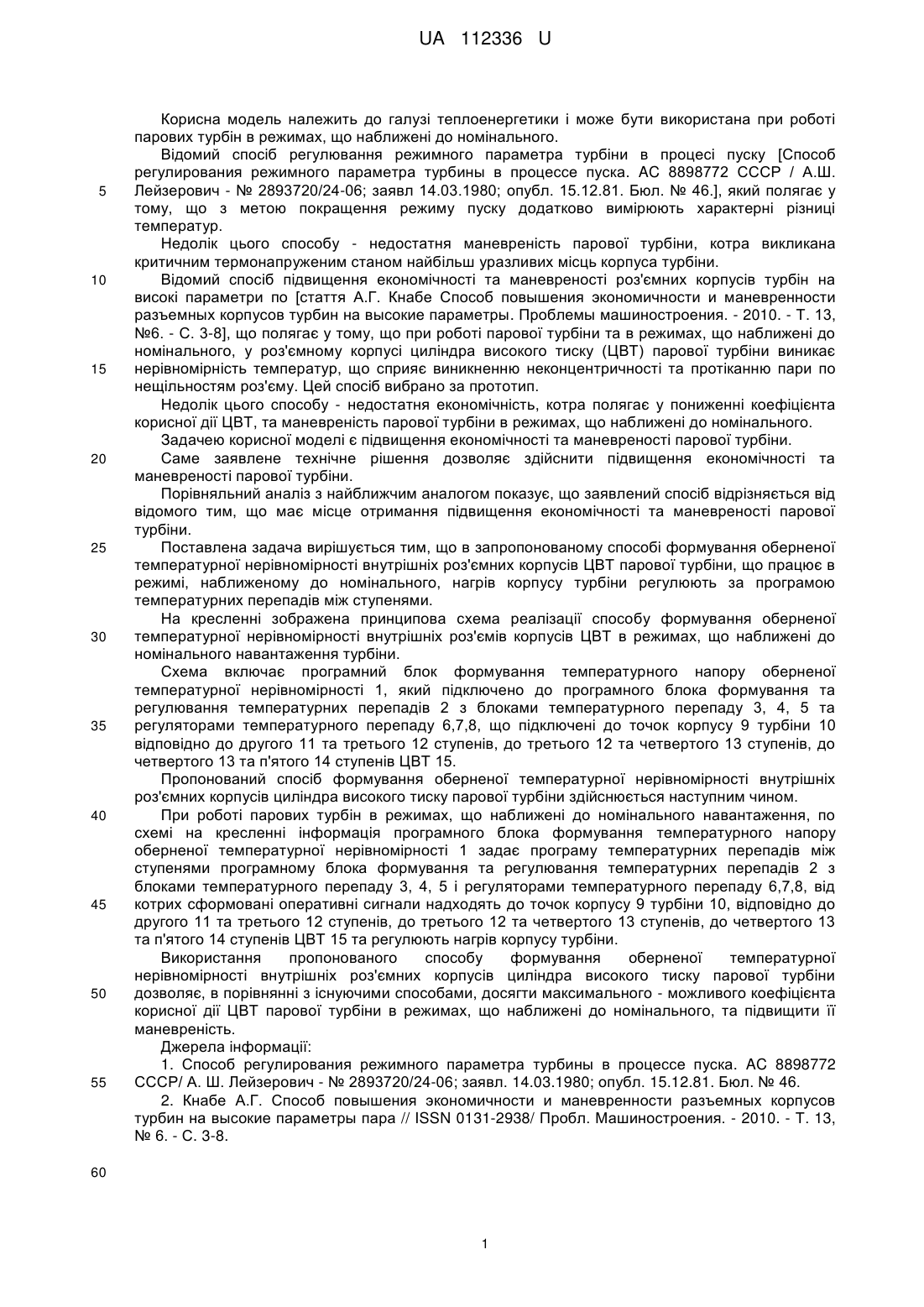

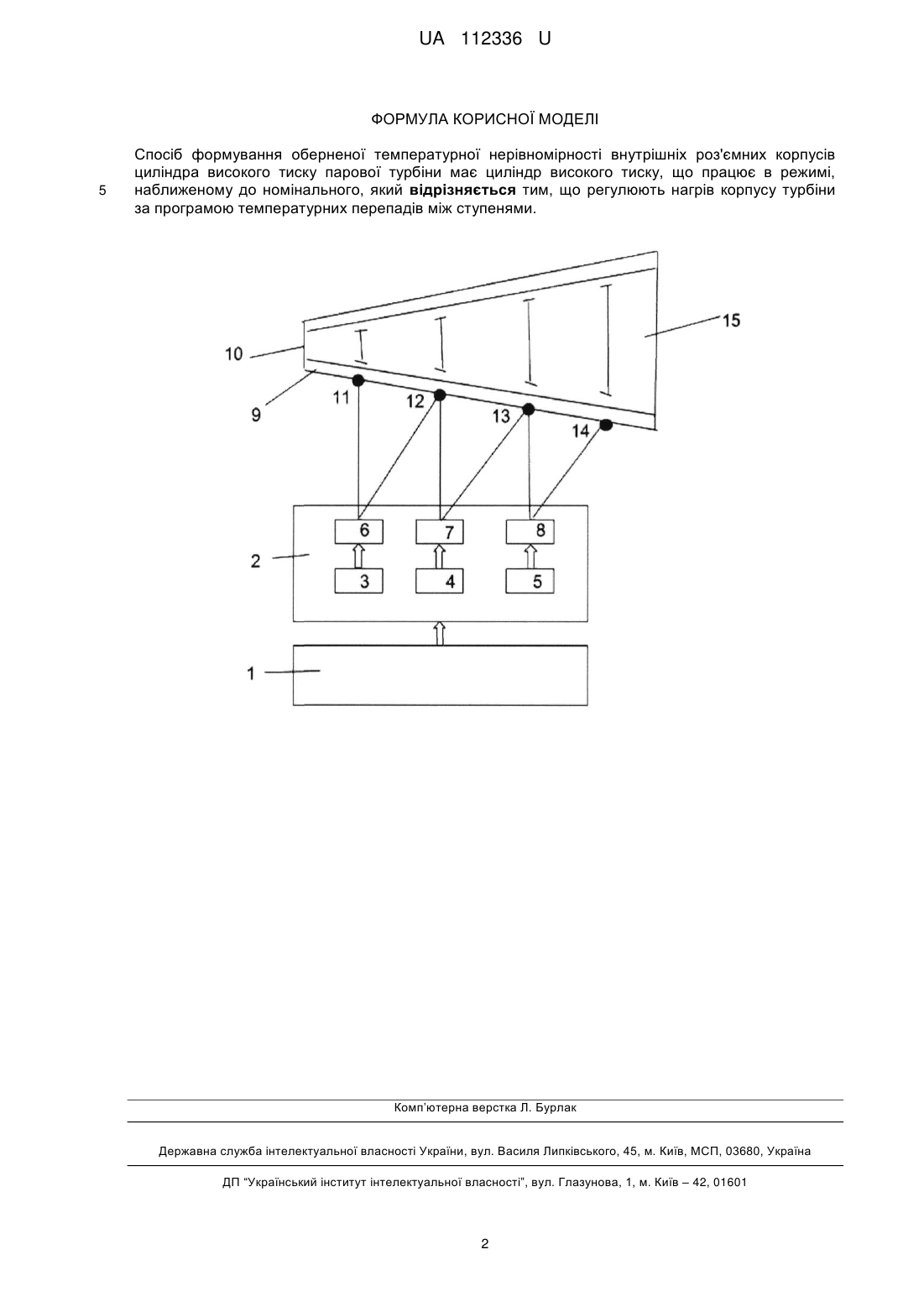

Реферат: Спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни має циліндр високого тиску, що працює в режимі, наближеному до номінального. Нагрів корпусу турбіни регулюють за програмою температурних перепадів між ступенями. UA 112336 U (12) UA 112336 U UA 112336 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі теплоенергетики і може бути використана при роботі парових турбін в режимах, що наближені до номінального. Відомий спосіб регулювання режимного параметра турбіни в процесі пуску [Способ регулирования режимного параметра турбины в процессе пуска. AC 8898772 СССР / А.Ш. Лейзерович - № 2893720/24-06; заявл 14.03.1980; опубл. 15.12.81. Бюл. № 46.], який полягає у тому, що з метою покращення режиму пуску додатково вимірюють характерні різниці температур. Недолік цього способу - недостатня маневреність парової турбіни, котра викликана критичним термонапруженим станом найбільш уразливих місць корпуса турбіни. Відомий спосіб підвищення економічності та маневреності роз'ємних корпусів турбін на високі параметри по [стаття А.Г. Кнабе Способ повышения экономичности и маневренности разъемных корпусов турбин на высокие параметры. Проблемы машиностроения. - 2010. - Т. 13, №6. - С. 3-8], що полягає у тому, що при роботі парової турбіни та в режимах, що наближені до номінального, у роз'ємному корпусі циліндра високого тиску (ЦВТ) парової турбіни виникає нерівномірність температур, що сприяє виникненню неконцентричності та протіканню пари по нещільностям роз'єму. Цей спосіб вибрано за прототип. Недолік цього способу - недостатня економічність, котра полягає у пониженні коефіцієнта корисної дії ЦВТ, та маневреність парової турбіни в режимах, що наближені до номінального. Задачею корисної моделі є підвищення економічності та маневреності парової турбіни. Саме заявлене технічне рішення дозволяє здійснити підвищення економічності та маневреності парової турбіни. Порівняльний аналіз з найближчим аналогом показує, що заявлений спосіб відрізняється від відомого тим, що має місце отримання підвищення економічності та маневреності парової турбіни. Поставлена задача вирішується тим, що в запропонованому способі формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів ЦВТ парової турбіни, що працює в режимі, наближеному до номінального, нагрів корпусу турбіни регулюють за програмою температурних перепадів між ступенями. На кресленні зображена принципова схема реалізації способу формування оберненої температурної нерівномірності внутрішніх роз'ємів корпусів ЦВТ в режимах, що наближені до номінального навантаження турбіни. Схема включає програмний блок формування температурного напору оберненої температурної нерівномірності 1, який підключено до програмного блока формування та регулювання температурних перепадів 2 з блоками температурного перепаду 3, 4, 5 та регуляторами температурного перепаду 6,7,8, що підключені до точок корпусу 9 турбіни 10 відповідно до другого 11 та третього 12 ступенів, до третього 12 та четвертого 13 ступенів, до четвертого 13 та п'ятого 14 ступенів ЦВТ 15. Пропонований спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни здійснюється наступним чином. При роботі парових турбін в режимах, що наближені до номінального навантаження, по схемі на кресленні інформація програмного блока формування температурного напору оберненої температурної нерівномірності 1 задає програму температурних перепадів між ступенями програмному блока формування та регулювання температурних перепадів 2 з блоками температурного перепаду 3, 4, 5 і регуляторами температурного перепаду 6,7,8, від котрих сформовані оперативні сигнали надходять до точок корпусу 9 турбіни 10, відповідно до другого 11 та третього 12 ступенів, до третього 12 та четвертого 13 ступенів, до четвертого 13 та п'ятого 14 ступенів ЦВТ 15 та регулюють нагрів корпусу турбіни. Використання пропонованого способу формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни дозволяє, в порівнянні з існуючими способами, досягти максимального - можливого коефіцієнта корисної дії ЦВТ парової турбіни в режимах, що наближені до номінального, та підвищити її маневреність. Джерела інформації: 1. Способ регулирования режимного параметра турбины в процессе пуска. AC 8898772 СССР/ А. Ш. Лейзерович - № 2893720/24-06; заявл. 14.03.1980; опубл. 15.12.81. Бюл. № 46. 2. Кнабе А.Г. Способ повышения экономичности и маневренности разъемных корпусов турбин на высокие параметры пара // ISSN 0131-2938/ Пробл. Машиностроения. - 2010. - Т. 13, № 6. - С. 3-8. 60 1 UA 112336 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб формування оберненої температурної нерівномірності внутрішніх роз'ємних корпусів циліндра високого тиску парової турбіни має циліндр високого тиску, що працює в режимі, наближеному до номінального, який відрізняється тим, що регулюють нагрів корпусу турбіни за програмою температурних перепадів між ступенями. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
