Внутрішній корпус циліндра низького тиску парової турбіни

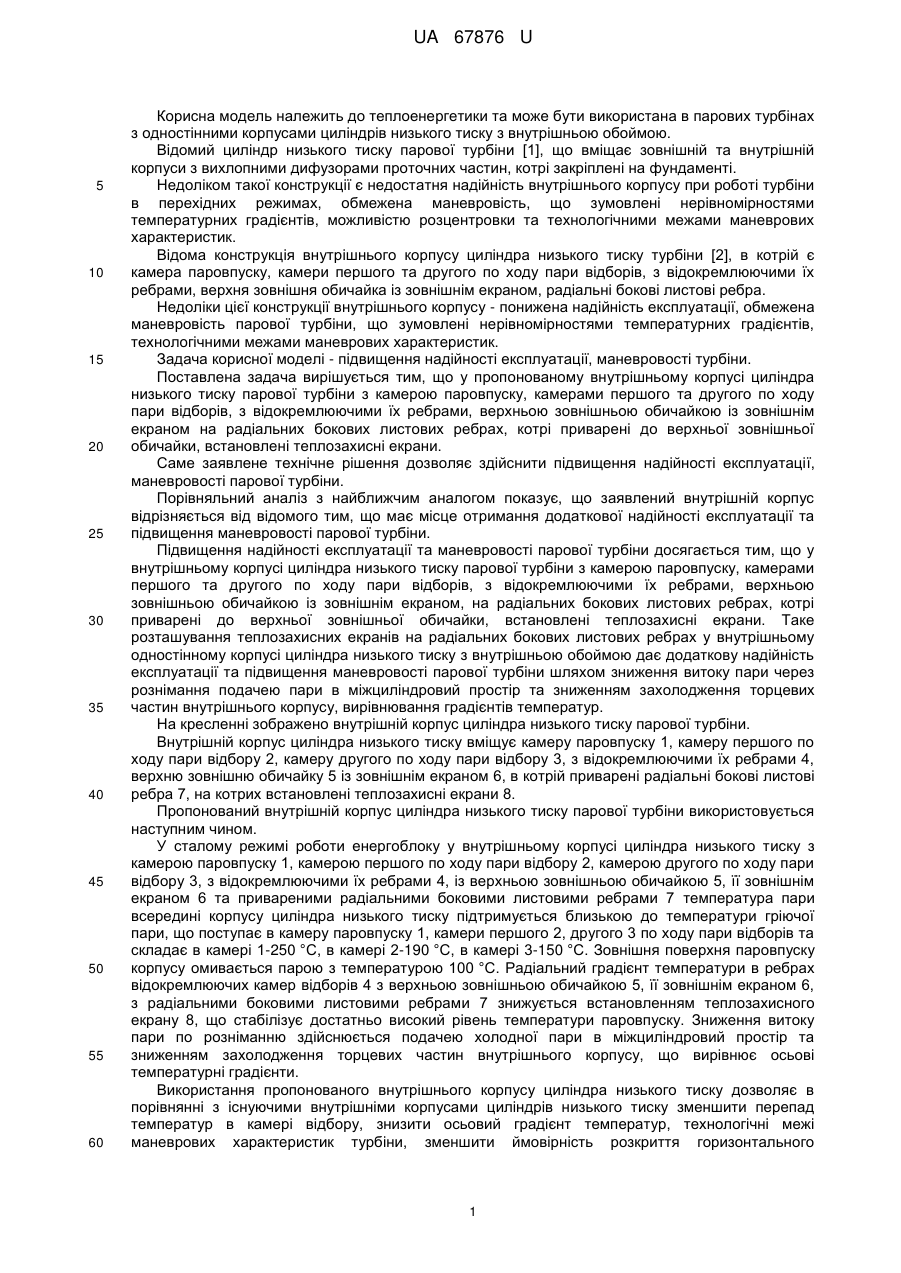

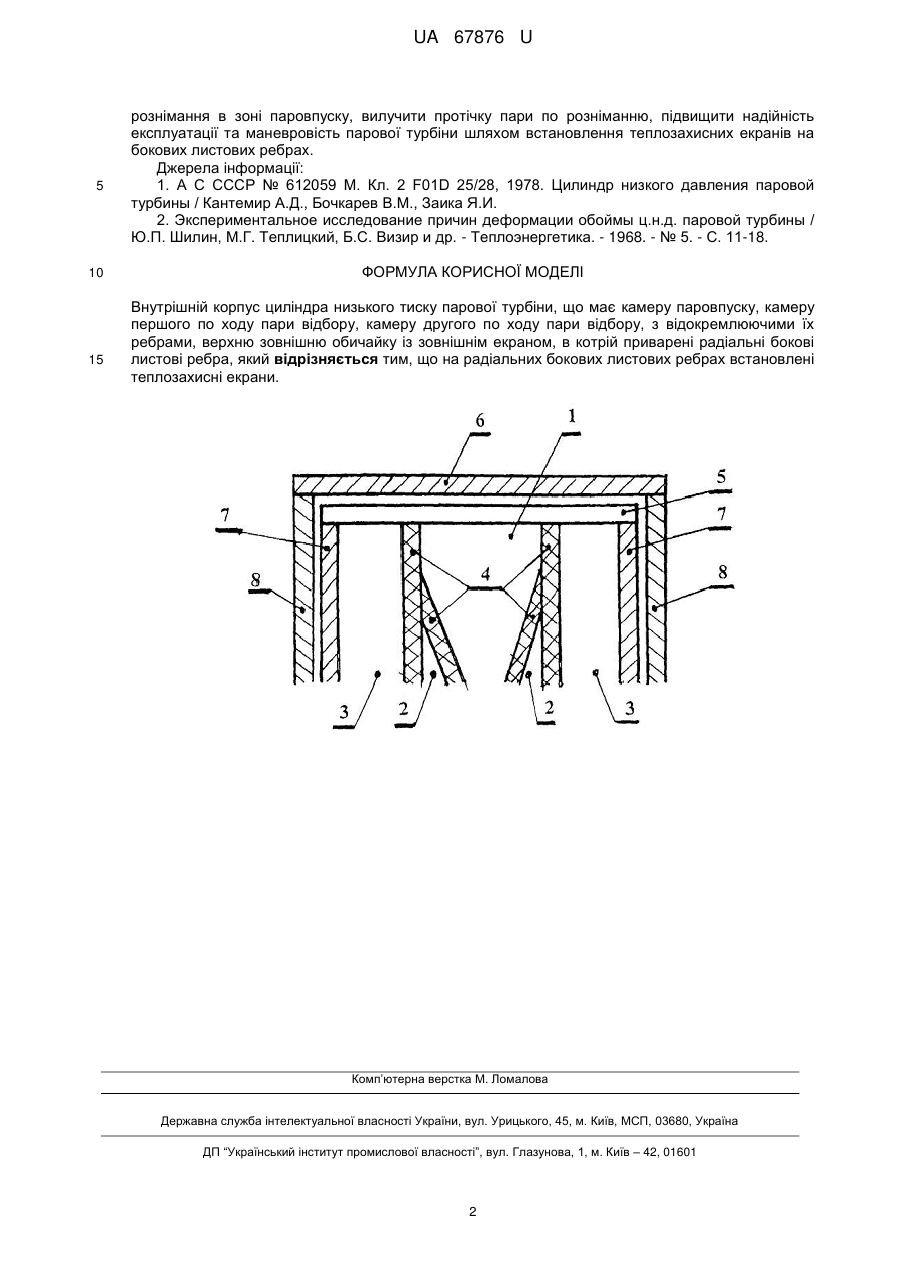

Реферат: UA 67876 U UA 67876 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоенергетики та може бути використана в парових турбінах з одностінними корпусами циліндрів низького тиску з внутрішньою обоймою. Відомий циліндр низького тиску парової турбіни [1], що вміщає зовнішній та внутрішній корпуси з вихлопними дифузорами проточних частин, котрі закріплені на фундаменті. Недоліком такої конструкції є недостатня надійність внутрішнього корпусу при роботі турбіни в перехідних режимах, обмежена маневровість, що зумовлені нерівномірностями температурних градієнтів, можливістю розцентровки та технологічними межами маневрових характеристик. Відома конструкція внутрішнього корпусу циліндра низького тиску турбіни [2], в котрій є камера паровпуску, камери першого та другого по ходу пари відборів, з відокремлюючими їх ребрами, верхня зовнішня обичайка із зовнішнім екраном, радіальні бокові листові ребра. Недоліки цієї конструкції внутрішнього корпусу - понижена надійність експлуатації, обмежена маневровість парової турбіни, що зумовлені нерівномірностями температурних градієнтів, технологічними межами маневрових характеристик. Задача корисної моделі - підвищення надійності експлуатації, маневровості турбіни. Поставлена задача вирішується тим, що у пропонованому внутрішньому корпусі циліндра низького тиску парової турбіни з камерою паровпуску, камерами першого та другого по ходу пари відборів, з відокремлюючими їх ребрами, верхньою зовнішньою обичайкою із зовнішнім екраном на радіальних бокових листових ребрах, котрі приварені до верхньої зовнішньої обичайки, встановлені теплозахисні екрани. Саме заявлене технічне рішення дозволяє здійснити підвищення надійності експлуатації, маневровості парової турбіни. Порівняльний аналіз з найближчим аналогом показує, що заявлений внутрішній корпус відрізняється від відомого тим, що має місце отримання додаткової надійності експлуатації та підвищення маневровості парової турбіни. Підвищення надійності експлуатації та маневровості парової турбіни досягається тим, що у внутрішньому корпусі циліндра низького тиску парової турбіни з камерою паровпуску, камерами першого та другого по ходу пари відборів, з відокремлюючими їх ребрами, верхньою зовнішньою обичайкою із зовнішнім екраном, на радіальних бокових листових ребрах, котрі приварені до верхньої зовнішньої обичайки, встановлені теплозахисні екрани. Таке розташування теплозахисних екранів на радіальних бокових листових ребрах у внутрішньому одностінному корпусі циліндра низького тиску з внутрішньою обоймою дає додаткову надійність експлуатації та підвищення маневровості парової турбіни шляхом зниження витоку пари через рознімання подачею пари в міжциліндровий простір та зниженням захолодження торцевих частин внутрішнього корпусу, вирівнювання градієнтів температур. На кресленні зображено внутрішній корпус циліндра низького тиску парової турбіни. Внутрішній корпус циліндра низького тиску вміщує камеру паровпуску 1, камеру першого по ходу пари відбору 2, камеру другого по ходу пари відбору 3, з відокремлюючими їх ребрами 4, верхню зовнішню обичайку 5 із зовнішнім екраном 6, в котрій приварені радіальні бокові листові ребра 7, на котрих встановлені теплозахисні екрани 8. Пропонований внутрішній корпус циліндра низького тиску парової турбіни використовується наступним чином. У сталому режимі роботи енергоблоку у внутрішньому корпусі циліндра низького тиску з камерою паровпуску 1, камерою першого по ходу пари відбору 2, камерою другого по ходу пари відбору 3, з відокремлюючими їх ребрами 4, із верхньою зовнішньою обичайкою 5, її зовнішнім екраном 6 та привареними радіальними боковими листовими ребрами 7 температура пари всередині корпусу циліндра низького тиску підтримується близькою до температури гріючої пари, що поступає в камеру паровпуску 1, камери першого 2, другого 3 по ходу пари відборів та складає в камері 1-250 °C, в камері 2-190 °C, в камері 3-150 °C. Зовнішня поверхня паровпуску корпусу омивається парою з температурою 100 °C. Радіальний градієнт температури в ребрах відокремлюючих камер відборів 4 з верхньою зовнішньою обичайкою 5, її зовнішнім екраном 6, з радіальними боковими листовими ребрами 7 знижується встановленням теплозахисного екрану 8, що стабілізує достатньо високий рівень температури паровпуску. Зниження витоку пари по розніманню здійснюється подачею холодної пари в міжциліндровий простір та зниженням захолодження торцевих частин внутрішньогокорпусу, що вирівнює осьові температурні градієнти. Використання пропонованого внутрішнього корпусу циліндра низького тиску дозволяє в порівнянні з існуючими внутрішніми корпусами циліндрів низького тиску зменшити перепад температур в камері відбору, знизити осьовий градієнт температур, технологічні межі маневрових характеристик турбіни, зменшити ймовірність розкриття горизонтального 1 UA 67876 U 5 10 15 рознімання в зоні паровпуску, вилучити протічку пари по розніманню, підвищити надійність експлуатації та маневровість парової турбіни шляхом встановлення теплозахисних екранів на бокових листових ребрах. Джерела інформації: 1. А С СССР № 612059 М. Кл. 2 F01D 25/28, 1978. Цилиндр низкого давления паровой турбины / Кантемир А.Д., Бочкарев В.М., Заика Я.И. 2. Экспериментальное исследование причин деформации обоймы ц.н.д. паровой турбины / Ю.П. Шилин, М.Г. Теплицкий, Б.С. Визир и др. - Теплоэнергетика. - 1968. - № 5. - С. 11-18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Внутрішній корпус циліндра низького тиску парової турбіни, що має камеру паровпуску, камеру першого по ходу пари відбору, камеру другого по ходу пари відбору, з відокремлюючими їх ребрами, верхню зовнішню обичайку із зовнішнім екраном, в котрій приварені радіальні бокові листові ребра, який відрізняється тим, що на радіальних бокових листових ребрах встановлені теплозахисні екрани. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
