Гідростатична черв’ячно-рейкова передача

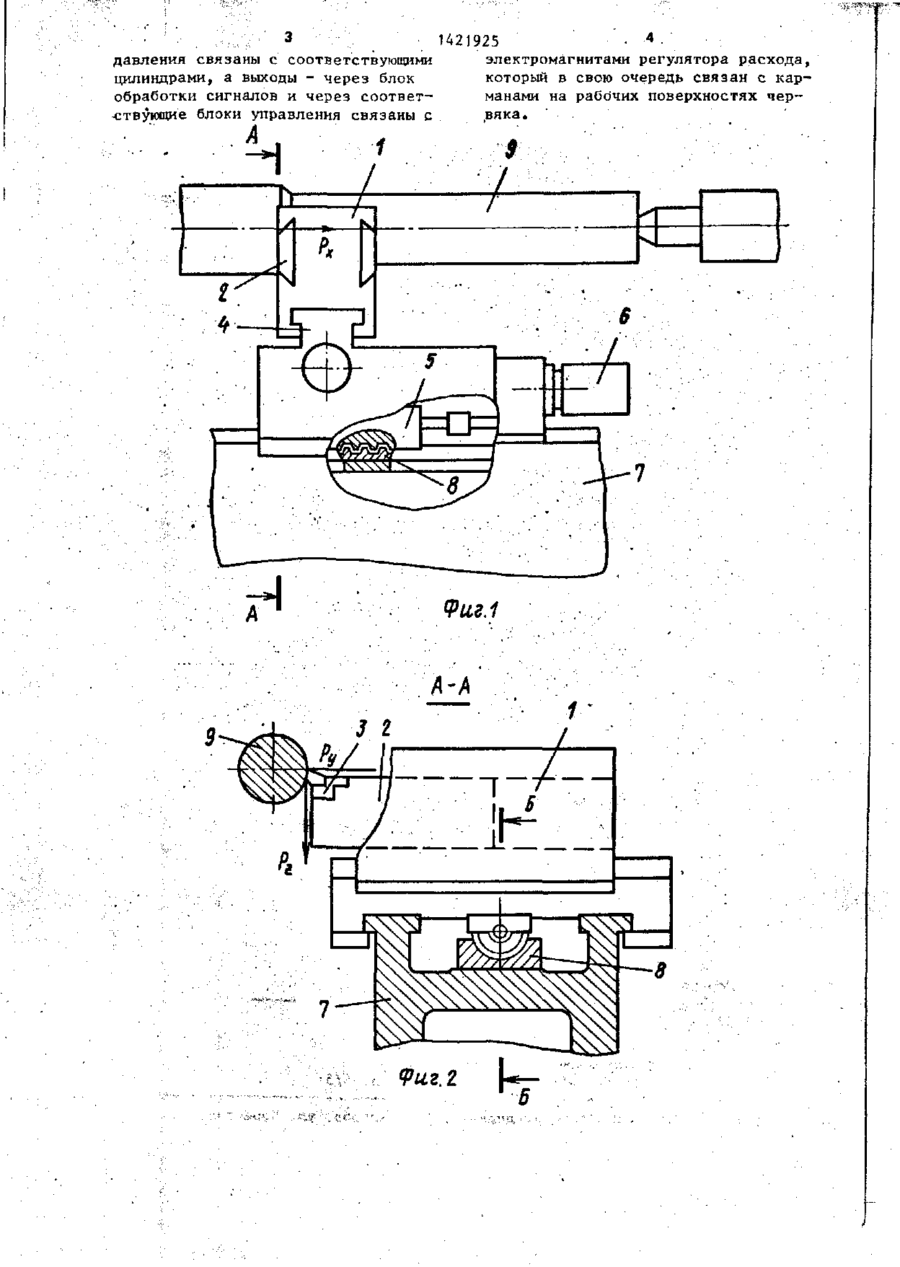

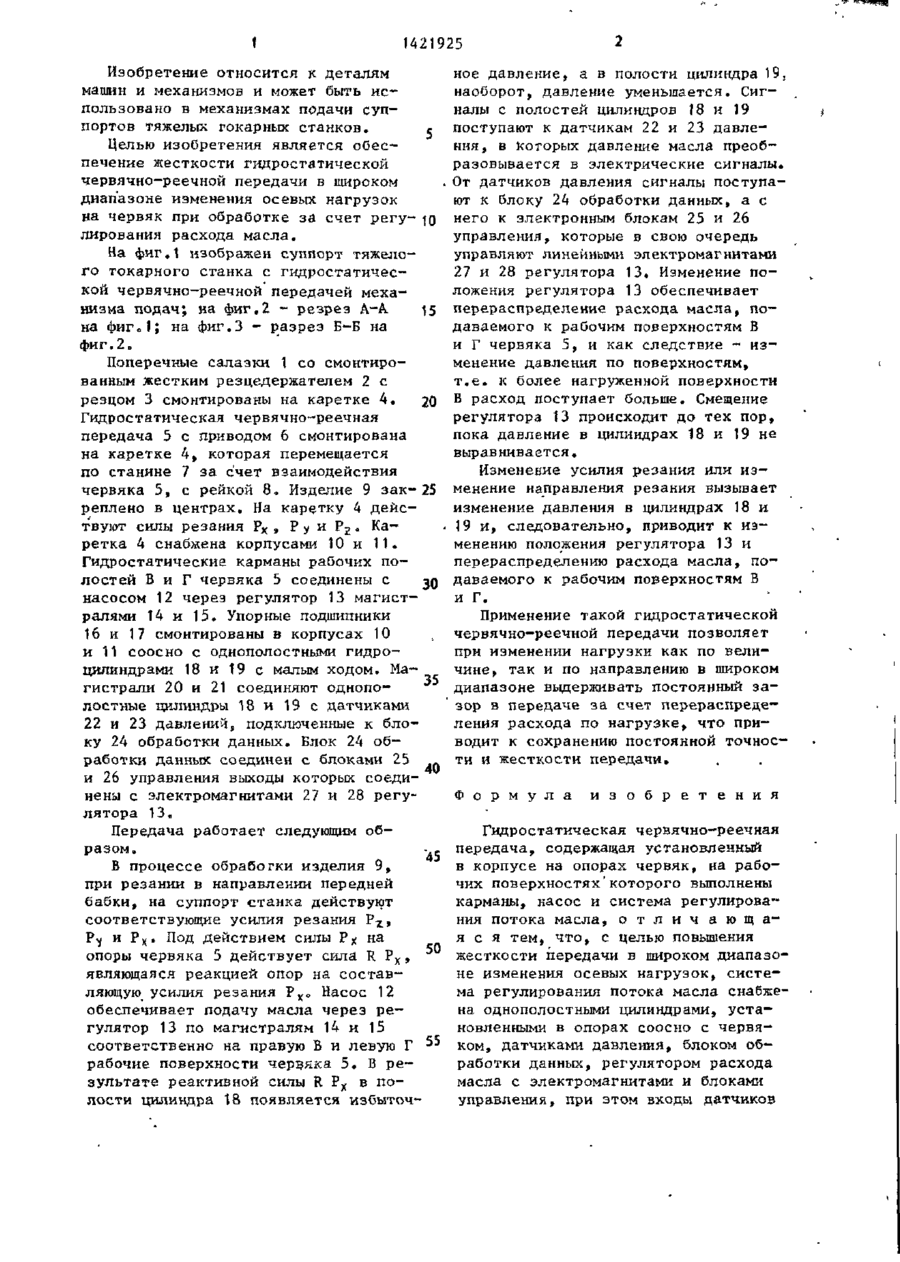

Изобретение относится к деталям машин и механизмов и может быть использовано в механизмах подачи суппортов тяжелых токарных станков. Целью изобретения является обеспечение жесткости гидростатической чер вячно-реенной передачи в широком Диапазоне изменения осевых нагрузок на червяк при обработке за счет регулирования расхода масла. В результате реактивных сил резания, например Р х , ' в полости цилиндра 18 появляется избыточное давление, а в полости цилиндра 19 давление уменьшается„ Сигналы с полостей цилиндров 18 и 19 поступают к датчикам 22 и 23 давлений, от которых сигналы поступают к блоку 24, обработки данных, а с него - к электронным блокам 25 и 26 управления, которые управляют линейными электромагнитами 27 и 28 регулятора 13. Изменение положения регулятора 13 обеспечивает перераспределение расхода масла, подаваемого к рабочим поверхностям В и Г червяка 5, т.е. к более нагруженной поверхности В расход будет больше. Смещение регулятора 13 будет происходить до тех пор, пока давления в цилиндрах 18 и 19 не выравняются. 3 ил. б б ГО ю со Фг/tJ * * • * • * * * * Ъ+ш С і +~2ІҐ^ 1 1421925 Изобретение относится к деталям машин и механизмов и может быть использовано в механизмах подачи суппортов тяжелых токарных станков. Целью изобретения является обеспечение жесткости гидростатической червячно-реечной передачи в широком диапазоне изменения осевых нагрузок на червяк при обработке за счет регу- 10 лирования расхода масла. На фиг.1 изображен суппорт тяжелого токарного станка с гидростатической червячно-реечной передачей механизма подач; на фиг.2 - резрез А-А 15 на фиг.1; на фиг.З - разрез Б-Б на фиг.2. Поперечные салазки 1 со смонтированным жестким резцедержателем 2 с резцом 3 смонтированы на каретке 4. 20 Гидростатическая червячно-реечная передача 5 с приводом 6 смонтирована на каретке 4, которая перемещается по станине 7 за счет взаимодействия червяка 5, с рейкой 8, Изделие 9 зак- 25 реплено в центрах. На каретку 4 действуют силы резания Рх , Р у и Р г , Каретка 4 снабжена корпусами 10 и 11. Гидростатические карманы рабочих полостей В и Г червяка 5 соединены с 30 насосом 12 через регулятор 13 магистралями 14 и 15. Упорные подшипники 16 и 17 смонтированы в корпусах 10 и 11 соосно с однополостными гидроцилиндрами 18 и 19 с малым ходом. Ма35 гистрали 20 и 21 соединяют однополостные цилиндры 18 и 19 с датчиками 22 и 23 давлений, подключенные к блоку 24 обработки данных. Блок 24 обработки данных соединен с блоками 25 и 26 управления выходы которых соеди- 40 нены с электромагнитами 27 и 28 регулятора 13. ное давление, а в полости цилиндра 19, наоборот, давление уменьшается. Сигналы с полостей цилиндров 18 и 19 поступают к датчикам 22 и 23 давления, в Которых давление масла преобразовывается в электрические сигналы. От датчиков давления сигналы поступают к блоку 24 обработки данных, а с него к электронным блокам 25 и 26 управления, которые в свою очередь управляют линейными электромагнитами 27 и 28 регулятора 13. Изменение положения регулятора 13 обеспечивает перераспределение расхода масла, подаваемого к рабочим поверхностям В и Г червяка 5, и как следствие - изменение давления по поверхностям, т.е. к более нагруженной поверхности В расход поступает больше. Смещение регулятора 13 происходит до тех пор, пока давление в цилиндрах 18 и 19 не выравнивается. Передача работает следующим образом. 45 В процессе обработки изделия 9, при резании в направлении передней бабки, на суппорт станка действуют соответствующие усилия резания P z , Р у и Р х . Под действием силы Рх на опоры червяка 5 действует сила R Р х , 50 являющаяся реакцией опор на составляющую усилия резания Р к о Насос 12 обеспечивает подачу масла через регулятор 13 по магистралям 14 и 15 соответственно на правую В и левую Г 55 рабочие поверхности червяка 5. В результате реактивной силы R Р х в полости цилиндра 18 появляется избыточ Гидростатическая червячно-реечная передача, содержащая установленный в корпусе на опорах червяк, на рабочих поверхностях'которого выполнены карманы, касос и система регулирования потока масла, о т л и ч а ю щ а я с я тем, что, с целью повышения жесткости передачи в широком диапазоне изменения осевых нагрузок, система регулирования потока масла снабжена однополостными цилиндрами, установленными в опорах соосно с червяком, датчиками давления, блоком обработки данных, регулятором расхода масла с электромагнитами и блоками управления, при этом входы датчиков Изменение усилия резания или изменение направления резания вызывает изменение давления в цилиндрах 18 и 19 и, следовательно, приводит к изменению положения регулятора 13 и перераспределению расхода масла, подаваемого к рабочим поверхностям В и Г. Применение такой гидростатической червячно—реечной передачи позволяет при изменении нагрузки как по величине, так и по направлению в широком диапазоне выдерживать постоянный зазор в передаче за счет перераспределения расхода по нагрузке, что приводит к сохранению постоянной точности и жесткости передачи. Ф о р м у л а и з о б р е т е н и я давления связаны с соответствующими цилиндрами, а выходы - через блок обработки сигналов и через соответствующие блоки управлення связаны с 1421925 электромагнитами регулятора расхода, который в свою очередь связан с карманами на рабочих поверхностях червяка. Фиг.1 1421925 Составитель В.Жиганов Редактор Г.Гербер Заказ 4405/33 Техред Л.Олийнык Корректор Л.Патай Тираж 784 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
