Пасова передача
Формула / Реферат
Ременная передача вращательного движения для преобразования угловых скоростей и крутящих моментов, содержащая ведущий и ведомый шкивы и охватывающий их бесконечный ремень, имеющий на рабочей поверхности прилегающие к его торцам буртики, отличающаяся тем, что, с целью повышения несущей способности плоскоременной передачи, на шкивах выполнены проточки для взаимодействия с буртиками.
Текст

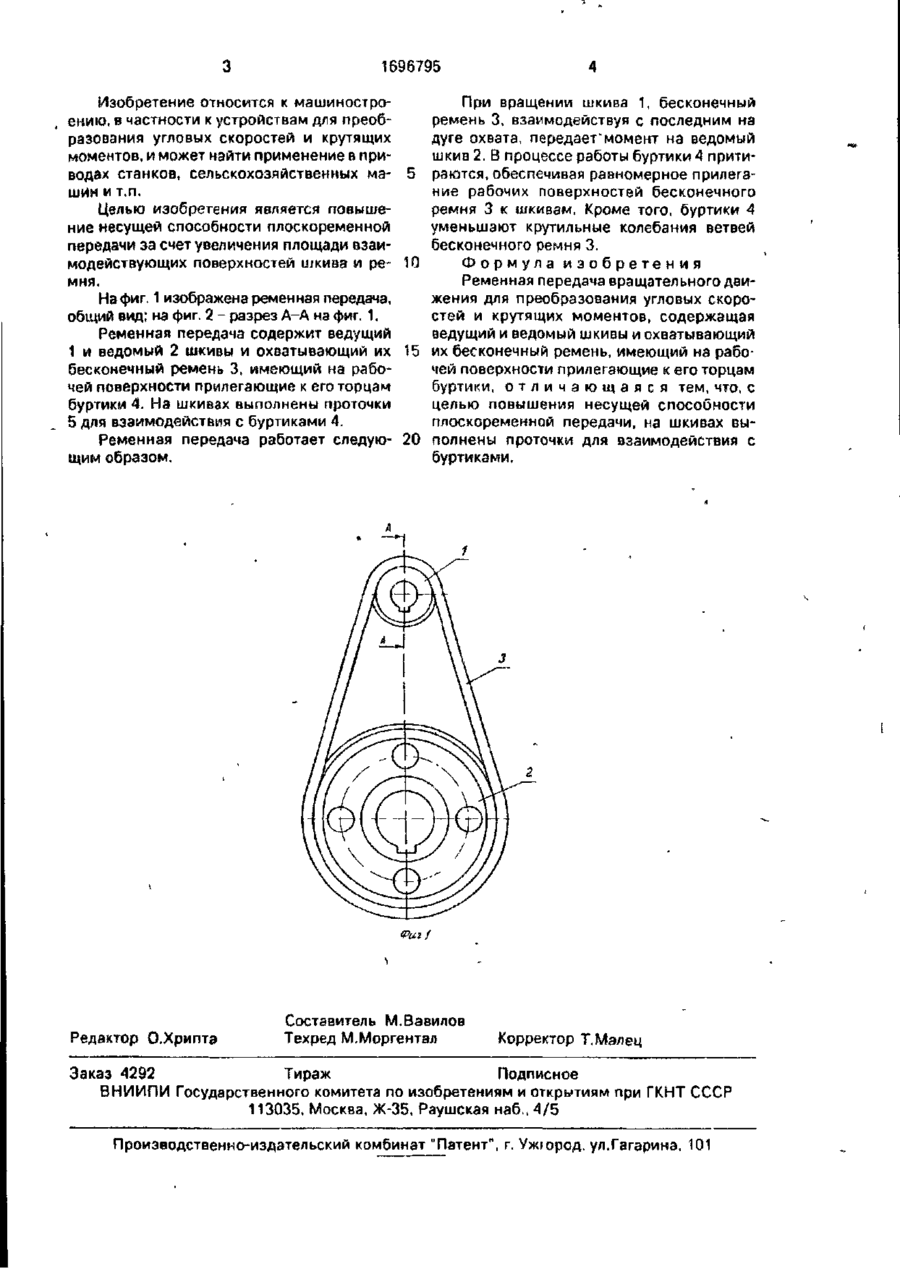

Изобретение относится к машиностроению, в частности к устройствам для преобразования угловых скоростей и крутящих моментов, и может найти применение в приводах станков, сельскохозяйственных машин и т.п. Цель изобретения - повышение несущей способности плоскоременной передачи за счет увеличения площади взаимодействующих поверхностей шкива и ремня. При вращении ведущего шкива 1 бесконечный ремень 3, взаимодействуя с последним, передает момент на ведомый шкив. Буртики 4 уменьшают крутильные колебания ветвей бесконечного ремня 3. 2 ил. А-А 1 /////// 5 V 4 УУУЛУ/, 'W/Л 5 Фиг.I о о ел 1696795 Изобретение относится к машиностроению, в частности к устройствам для преобразования угловых скоростей и крутящих моментов, и может найти применение в приводах станков, сельскохозяйственных машин и т.п. Целью изобретения является повышение несущей способности плоскоременной передачи за счет увеличения площади взаимодействующих поверхностей шкива и ремня. На фиг. 1 изображена ременная передача, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Ременная передача содержит ведущий 1 и ведомый 2 шкивы и охватывающий их бесконечный ремень 3, имеющий на рабочей поверхности прилегающие к его торцам буртики 4. На шкивах выполнены проточки 5 для взаимодействия с буртиками 4. Ременная передача работает следующим образом. 5 При вращении шкива 1, бесконечный ремень 3, взаимодействуя с последним на дуге охвата, передаетмомент на ведомый шкив 2. В процессе работы буртики 4 притираются, обеспечивая равномерное прилегание рабочих поверхностей бесконечного ремня 3 к шкивам. Кроме того, буртики 4 уменьшают крутильные колебания ветвей бесконечного ремня 3. 10 Формула изобретения Ременная передача вращательного движения для преобразования угловых скоростей и крутящих моментов, содержащая ведущий и ведомый шкивы и охватывающий 15 их бесконечный ремень, имеющий на рабочей поверхности прилегающие к его торцам буртики, о т л и ч а ю щ а я с я тем, что, с целью повышения несущей способности плоскоременной передачи, на шкивах вы20 полнены проточки для взаимодействия с буртиками. Фиг/ Редактор О.Хриптэ Составитель М.Вавилов Техред М.Моргентал Корректор Т. Малец Заказ 4292 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt transmission
Автори англійськоюTurmenko Anatolii Ivanovych
Назва патенту російськоюРеменная передача
Автори російськоюТурменко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
