Захисно-регулювальне покриття з бетонних блоків

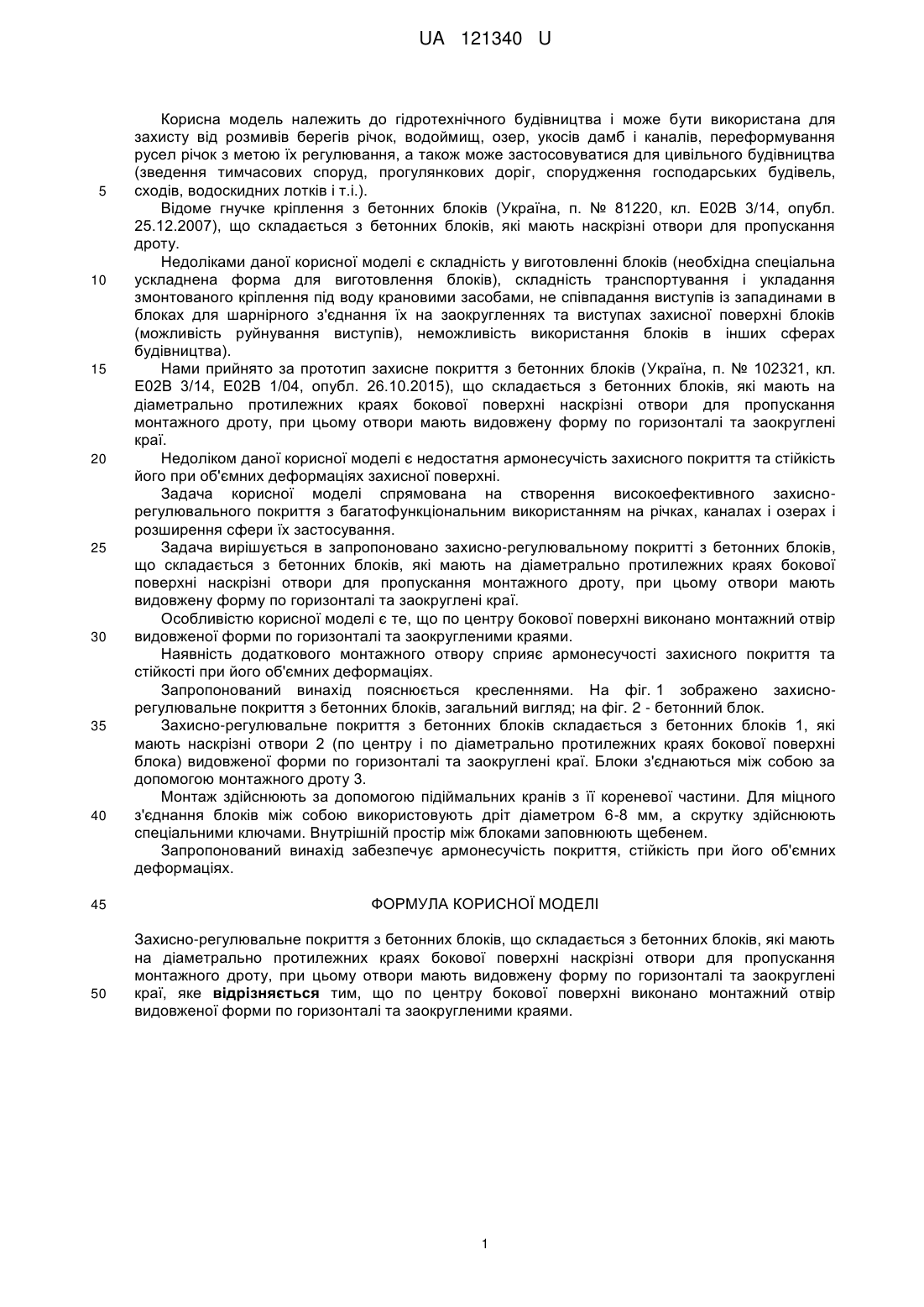

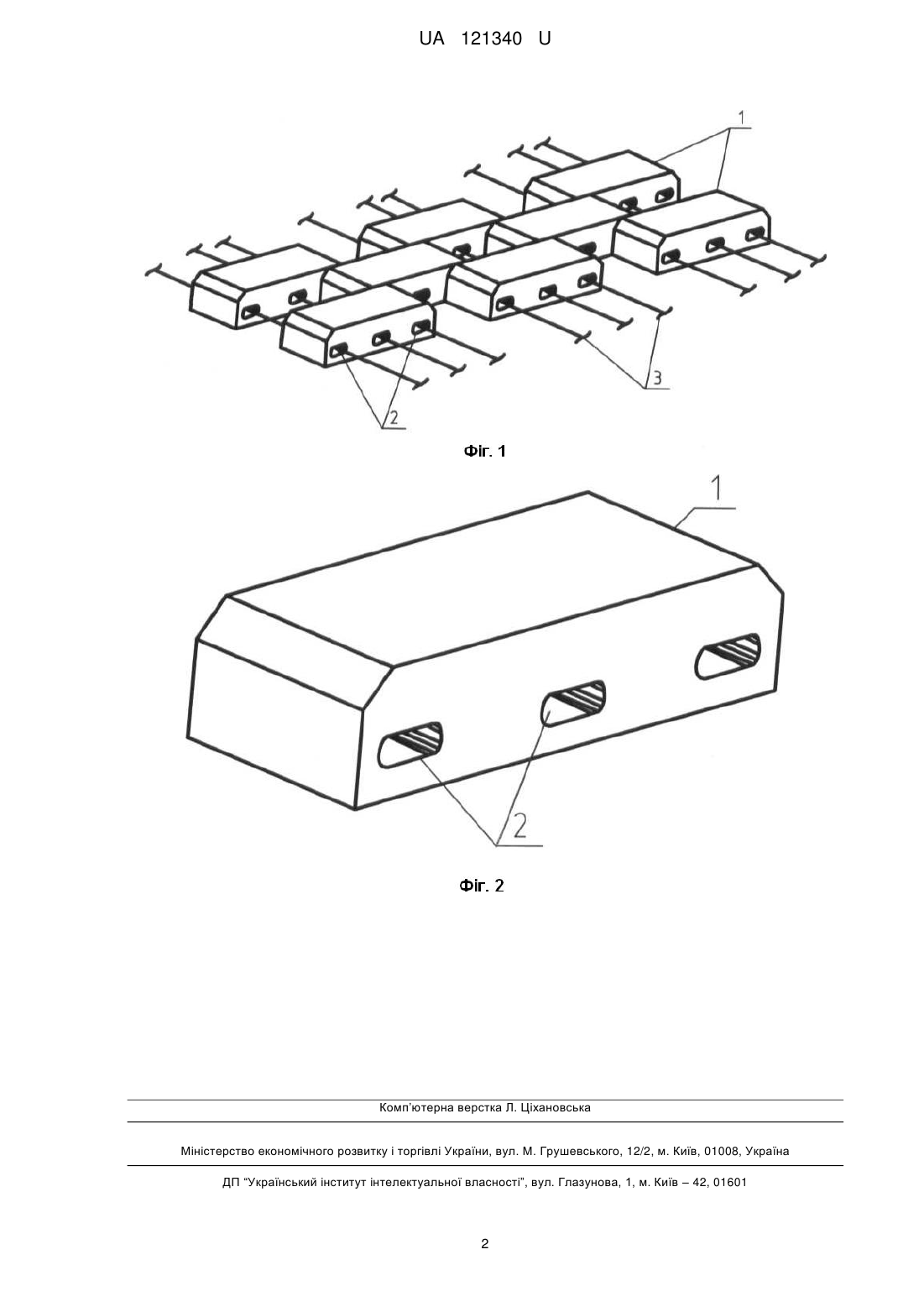

Реферат: Захисно-регулювальне покриття з бетонних блоків, що складається з бетонних блоків, які мають на діаметрально протилежних краях бокової поверхні наскрізні отвори для пропускання монтажного дроту, при цьому отвори мають видовжену форму по горизонталі та заокруглені краї. По центру бокової поверхні виконано монтажний отвір видовженої форми по горизонталі та заокругленими краями. UA 121340 U (54) ЗАХИСНО-РЕГУЛЮВАЛЬНЕ ПОКРИТТЯ З БЕТОННИХ БЛОКІВ UA 121340 U UA 121340 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідротехнічного будівництва і може бути використана для захисту від розмивів берегів річок, водоймищ, озер, укосів дамб і каналів, переформування русел річок з метою їх регулювання, а також може застосовуватися для цивільного будівництва (зведення тимчасових споруд, прогулянкових доріг, спорудження господарських будівель, сходів, водоскидних лотків і т.і.). Відоме гнучке кріплення з бетонних блоків (Україна, п. № 81220, кл. Е02В 3/14, опубл. 25.12.2007), що складається з бетонних блоків, які мають наскрізні отвори для пропускання дроту. Недоліками даної корисної моделі є складність у виготовленні блоків (необхідна спеціальна ускладнена форма для виготовлення блоків), складність транспортування і укладання змонтованого кріплення під воду крановими засобами, не співпадання виступів із западинами в блоках для шарнірного з'єднання їх на заокругленнях та виступах захисної поверхні блоків (можливість руйнування виступів), неможливість використання блоків в інших сферах будівництва). Нами прийнято за прототип захисне покриття з бетонних блоків (Україна, п. № 102321, кл. Е02В 3/14, Е02В 1/04, опубл. 26.10.2015), що складається з бетонних блоків, які мають на діаметрально протилежних краях бокової поверхні наскрізні отвори для пропускання монтажного дроту, при цьому отвори мають видовжену форму по горизонталі та заокруглені краї. Недоліком даної корисної моделі є недостатня армонесучість захисного покриття та стійкість його при об'ємних деформаціях захисної поверхні. Задача корисної моделі спрямована на створення високоефективного захиснорегулювального покриття з багатофункціональним використанням на річках, каналах і озерах і розширення сфери їх застосування. Задача вирішується в запропоновано захисно-регулювальному покритті з бетонних блоків, що складається з бетонних блоків, які мають на діаметрально протилежних краях бокової поверхні наскрізні отвори для пропускання монтажного дроту, при цьому отвори мають видовжену форму по горизонталі та заокруглені краї. Особливістю корисної моделі є те, що по центру бокової поверхні виконано монтажний отвір видовженої форми по горизонталі та заокругленими краями. Наявність додаткового монтажного отвору сприяє армонесучості захисного покриття та стійкості при його об'ємних деформаціях. Запропонований винахід пояснюється кресленнями. На фіг. 1 зображено захиснорегулювальне покриття з бетонних блоків, загальний вигляд; на фіг. 2 - бетонний блок. Захисно-регулювальне покриття з бетонних блоків складається з бетонних блоків 1, які мають наскрізні отвори 2 (по центру і по діаметрально протилежних краях бокової поверхні блока) видовженої форми по горизонталі та заокруглені краї. Блоки з'єднаються між собою за допомогою монтажного дроту 3. Монтаж здійснюють за допомогою підіймальних кранів з її кореневої частини. Для міцного з'єднання блоків між собою використовують дріт діаметром 6-8 мм, а скрутку здійснюють спеціальними ключами. Внутрішній простір між блоками заповнюють щебенем. Запропонований винахід забезпечує армонесучість покриття, стійкість при його об'ємних деформаціях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Захисно-регулювальне покриття з бетонних блоків, що складається з бетонних блоків, які мають на діаметрально протилежних краях бокової поверхні наскрізні отвори для пропускання монтажного дроту, при цьому отвори мають видовжену форму по горизонталі та заокруглені краї, яке відрізняється тим, що по центру бокової поверхні виконано монтажний отвір видовженої форми по горизонталі та заокругленими краями. 1 UA 121340 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
