Верстат для обробки глибоких отворів

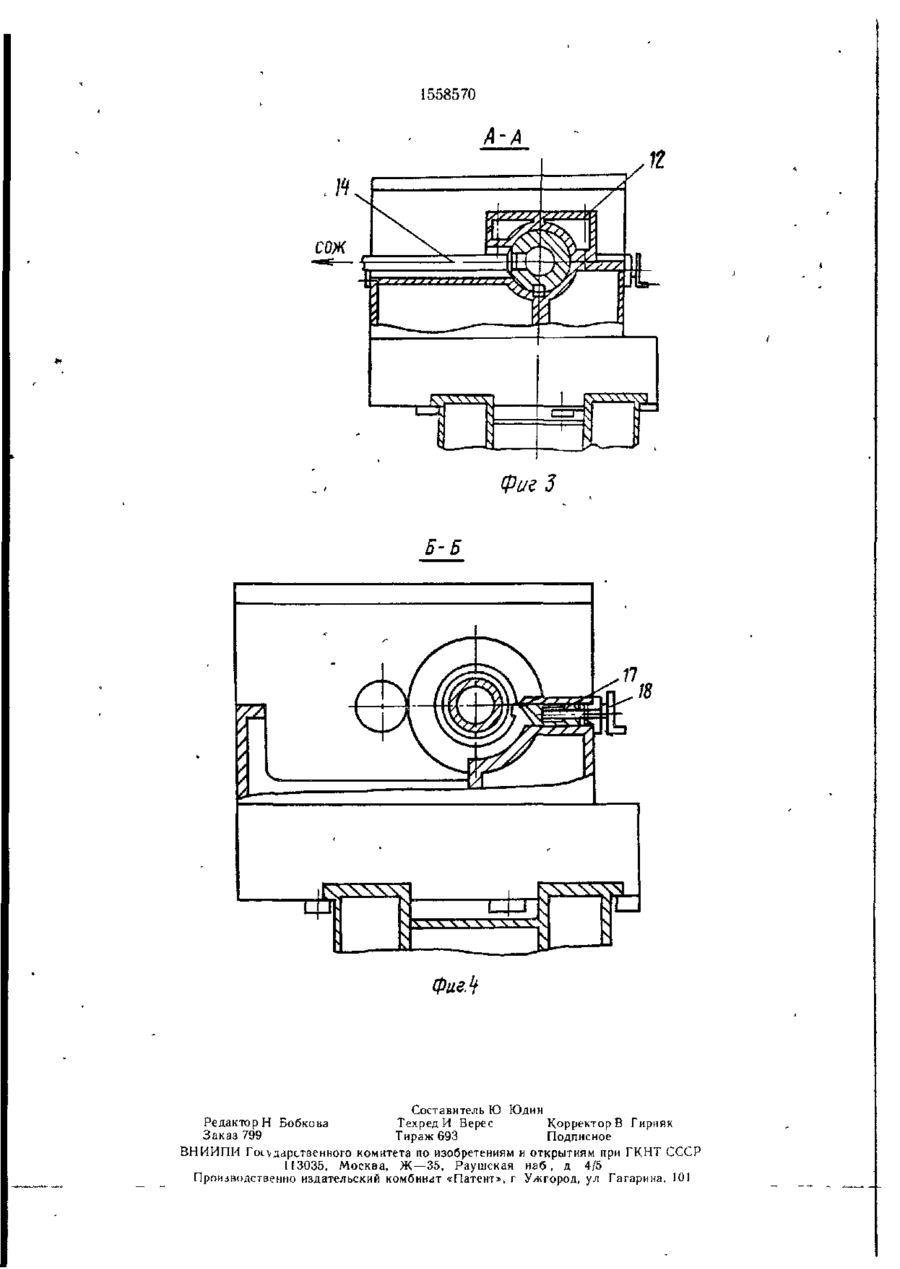

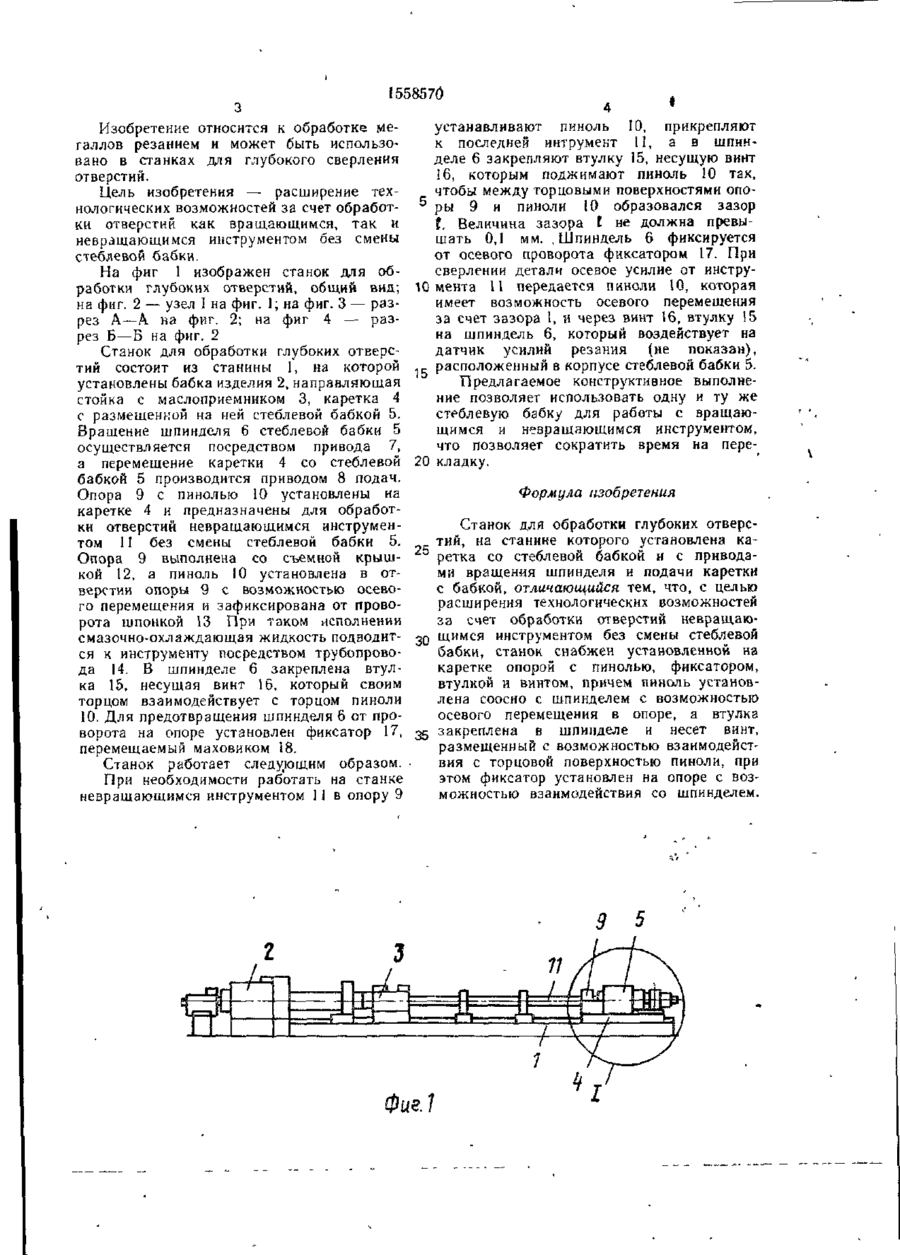

Изобретение относится к обработке металлов резанием и может быть исполь зовано в станках для глубокого сверления отверстий Целью изобретения является расширение технологических возможностей за счет обработки отверстий как вращающимся, так и невращающимся инструментом без замены стеблевой бабки При обработке глубоких отверстий невращающимся инструментом 11, осевое усилие передается через пиноль 10, винт 16 и втулку 15 на шпиндель 6, который воздействует на датчик контроля усилий резания, расположенный в корпусе стеблевой бабки 5 4 ил 8 С Ста I© Фиг 2 1558570 Изобретение относится к обработке металлов резанием и может быть использовано в станках для глубокого сверления отверстий. Цель изобретения — расширение технологических возможностей за счет обработки отверстий как вращающимся, так и невращающимся инструментом без смены стеблевой бабки. На ф фиг 1 изображен станок для обр р работки глубоких отверстий, общий вид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — разф 1 ф рез А—А на фиг. 2; на фиг 4 — разрез Б—Б на фиг. 2 Станок для обработки глубоких отверстий состоит из станины 1, на которой установлены бабка изделия 2, направляющая стойка с маслоприемннком 3, каретка 4 с размещенной на ней стеблевой бабкой 5. Вращение шпинделя 6 стеблевой бабки 5 осуществляется посредством привода 7, а перемещение каретки 4 со стеблевой бабкой 5 производится приводом 8 подач. Опора 9 с пинолью 10 установлены на каретке 4 и предназначены для обработки отверстий невращающимся инструментом 11 без смены стеблевой бабки 5. Опора 9 выполнена со съемной крышкой 12, а пиноль 10 установлена в отверстии опоры 9 с возможностью осевого перемещения и зафиксирована от проворота шпонкой 13 При таком исполнении смазочно-охлаждающая жидкость подводится к инструменту посредством трубопровода 14. В шпинделе 6 закреплена втулка 15, несущая винт 16, который своим торцом взаимодействует с торцом пиноли 10. Для предотвращения шпинделя 6 от проворота на опоре установлен фиксатор 17, перемещаемый маховиком 18. Станок работает следующим образом. При необходимости работать на станке невращающимся инструментом 11 в опору 9 устанавливают пиноль 10, прикрепляют к последней интрумект 11, а в шпинделе 6 закрепляют втулку 15, несущую винт 16, которым поджимают пиноль 10 так, чтобы между , » - - - - . . . торцовыми поверхностями опо5 0 ры 9 и пиноли 10 образовался зазор t. Величина зазора I не должна превышать 0,1 мм. , Шпиндель 6 ф фиксируется от осевого проворота фиксатором 17. При сверлении детали осевое усилие от инстру10 мента И передается пиноли 10, которая имеет возможность осевого перемещения за счет зазора 1, и через винт 16, втулку 15 на шпиндель 6, который воздействует на датчик усилий резания (не показан), расположенный в корпусе стеблевой бабки 5. Предлагаемое конструктивное выполнение позволяет использовать одну и ту же стеблевую бабку для работы с вращающимся и невращяющимся инструментом, что позволяет сократить время на пере-_ 20 кладку. Формула изобретения Станок для обработки глубоких отверстий, на станине которого установлена ка25 ретка со стеблевой бабкой и с приводами вращен«я шпинделя и подачи каретки с бабкой, отличающийся тем, что, с целью расширения технологических возможностей за счет обработки отверстий невращаюимся инструментом без смены стеблевой Зо Щ бабки, станок снабжен установленной на каретке опорой с пинолыо, фиксатором, втулкой и винтом, причем пиноль установлена соосно с шпинделем с возможностью осевого перемещения в опоре, а втулка 5 закреплена в шпинделе и несет винт, 3 размещенный с возможностью взаимодейст• вия с торцовой поверхностью пиноли, при этом фиксатор установлен на опоре с возможностью взаимодействия со шпинделем. Фиг.1 1558570 Фиг 3 5-5 ФигМ Составитель Ю Юдин РедакторН Бобкова Техред И Верес Корректор В Гирняк Заказ 799 Тираж 693 Подписное ВНИИПИ Гоі_\дарс.твенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно издательский комбинлт «Патент», г Ужгород, ул Гагарина, 101
