Пристрій для позиційності каретки металорізного верстату

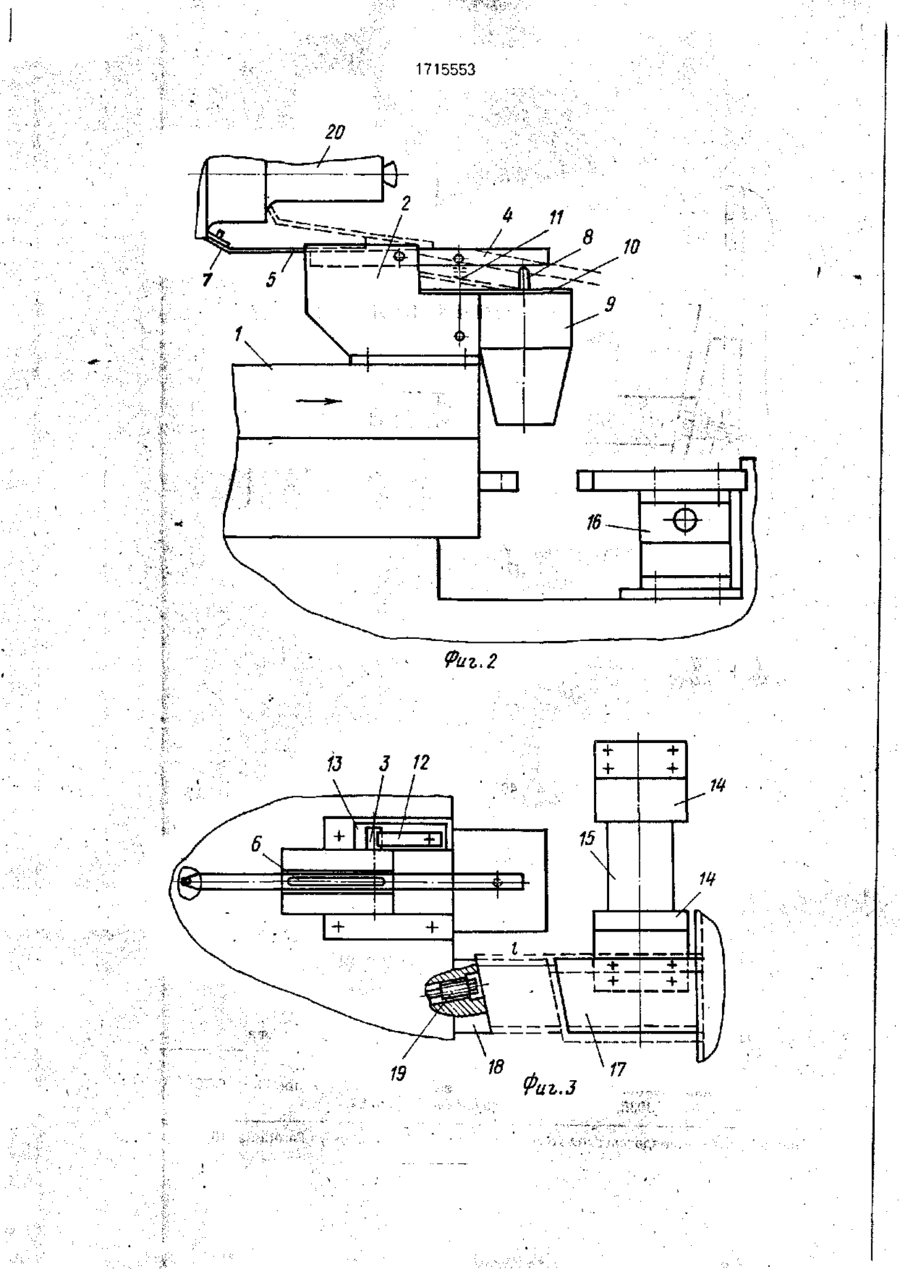

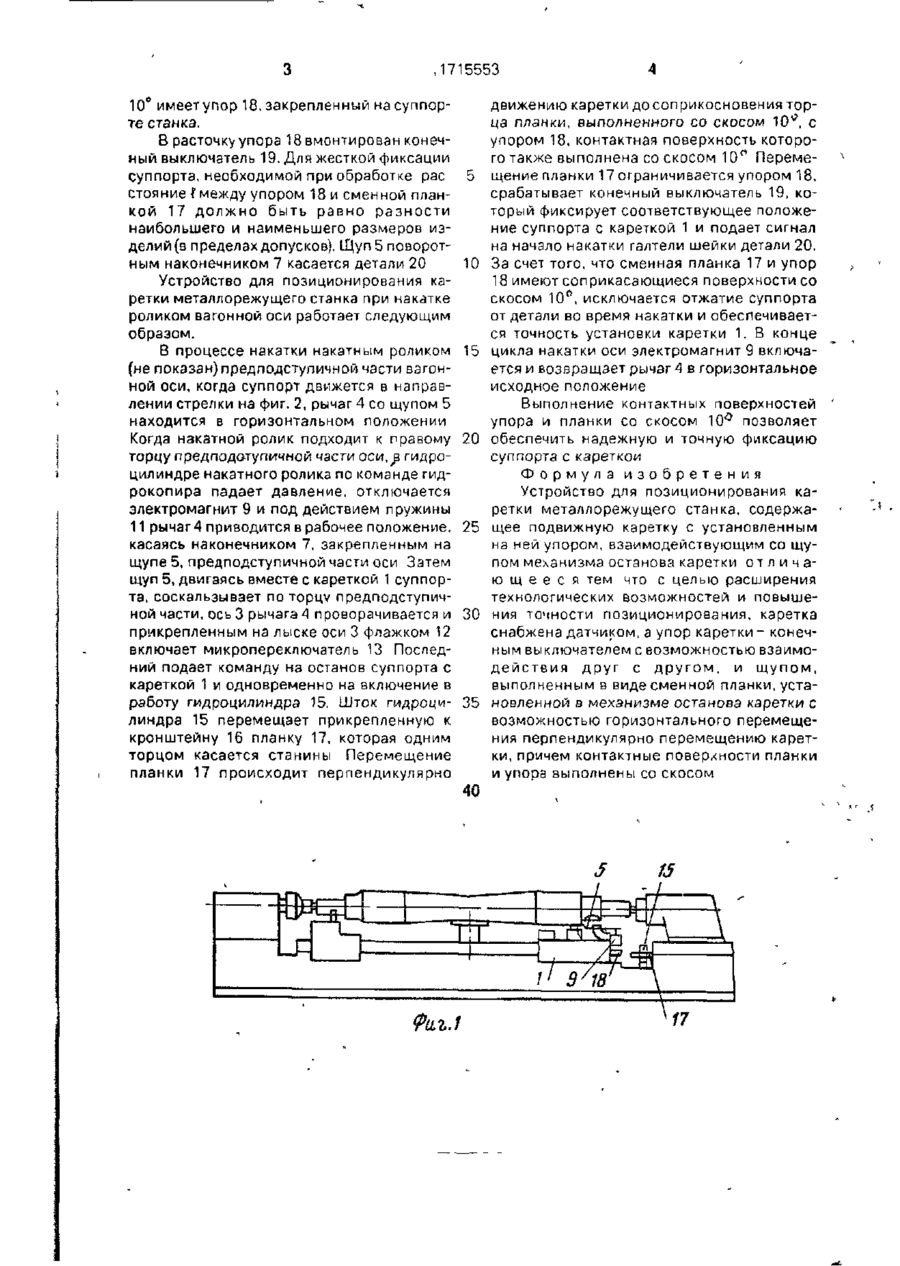

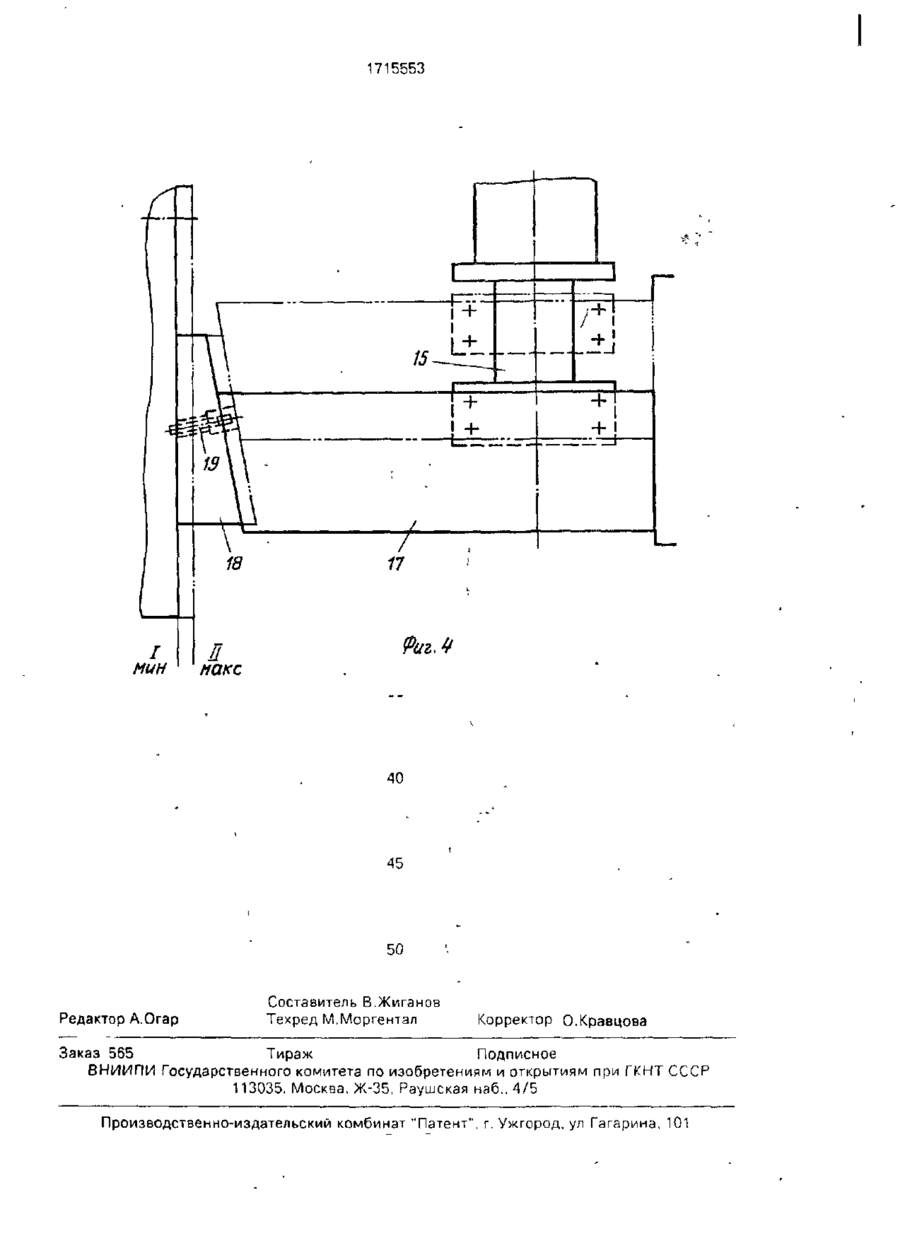

Изобретение относится к станкостроению, в частности используется при накатке галтелей железнодорожной вагонной оси. Целью изобретения является расширение технологических возможностей и повышение точности позиционирования суппорта за счет возможности обеспечения фиксации в диапазоне допусков изделий Позиционирование каретки осуществляется по окончании предыдущей операции по сигналу датчика-упора, включается датчик контакта с деталью и при перемещении каретки вдоль детали датчик контакта, перемещаясь по галтели, выдает команду на остановку каретки по упору. Механизм останова каретки выдвигает щуп, выполненный в виде планки со скосом, которая взаимодействует с контактной поверхностью упора, выполненной с таким же скосом Датчик, установ-^ ленный на упоре, выдает команду на обработку галтели 4 ил ел С Изобретение относится к станкостроению и может быть использовано при накатке галтелей железнодорожной вагонной оси. Цель изобретения - расширение технологических возможностей и повышение точности позиционирования суппорта путем обеспечения возможности фиксации в диапазоне допусков изделия. На фиг. 1 показан станок с устройством для позиционирования каретки, общий вид на фиг. 2 - устройство для позиционирования каретки; на фиг 3-тоже, сверху нэфиг 4 - диапазон возможных остановок суппорта. Устройство для позиционирования каретки металлорежущего станка содержит установленный на каретке 1 корпус 2 датчика. На корпусе 2 датчика выполнена расточ ка для оси 3, на которой установлен рычаг 4 со щупом 5, имеющим паз 6 для настройки и поворотный наконечник 7 Рычаг 4 удерживается в горизонтальном (нерабочем)положении штоком 8 электромагнита 9, установленного на пластине 10,закрепленной на корпусе 2 датчика а также пружиной 11 закрепленной с помощью штифтов в корпусе 2 и рычаге 4 Пружина 11 при нерабочем состоянии рычага находится в растянутом положении Ось 3 рычага 4 имеет лыску, на которой закреплен флажок 12, воздействующий на микропереключатель 13 Ня станине станка с помощью кронштейнов 14 установлен перпендикулярно движению каретки гидроцилиндр 15. На штоке гидроцилиндра 15 закреплен кронштейн 16. к которому прикреплен сменный щуп, выполненный в виде планки 17, имеющей поверхность со скосом 10й Аналогичный скос V СЛ СЛ СЛ со ,1715553 10° имеетупор 18, закрепленный на суппорте станка. В расточку упора 18 вмонтирован конечный выключатель 19. Для жесткой фиксации суппорта, необходимой при обработке рас 5 стояние I между упором 18 и сменной планкой 17 должно быть равно разности наибольшего и наименьшего размеров изделий (в пределах допусков). Щуп 5 поворотным наконечником 7 касается детали 20 10 Устройство для позиционирования каретки металлорежущего станка при накатке роликом вагонной оси работает следующим образом. В процессе накатки накатным роликом 15 (не показан) предподстуличной части вэгонной оси, когда суппорт движется в направлении стрелки на фиг. 2, рычаг 4 со щупом 5 находится в горизонтальном положении Когда накатной ролик подходит к правому 20 торцу предподотупичной части оси, ^в гидроцилиндре накатного ролика по команде гидрокопира падает давление, отключается электромагнит 9 и под действием пружины 11 рычаг 4 приводится в рабочее положение, 25 касаясь наконечником 7, закрепленным на щупе 5, предподступичной части оси Затем щуп 5, двигаясь вместе с кареткой 1 суппорта, соскальзывает по торцу предподступичной части, ось 3 рычага 4 проворачивается и 30 прикрепленным на лыске оси 3 флажком 12 включает микропереключатель 13 Последний подает команду на останов суппорта с кареткой 1 и одновременно на включение в работу гидроцилиндра 15. Шток гидроци- 35 линдра 15 перемещает прикрепленную к кронштейну 16 планку 17, которая одним торцом касается станины Перемещение планки 17 происходит перпендикулярно 40 движению каретки до соприкосновения торца планки, выполненного со скосом i0 t f , с упором 18, контактная поверхность которого также выполнена со скосом 10° Перемещение планки 17 ограничивается упором 18, срабатывает конечный выключатель 19, который фиксирует соответствующее положение суппорта с кареткой 1 и подает сигнал на начало накатки галтели шейки детали 20. За счет того, что сменная планка 17 и упор 18 имеют соприкасающиеся поверхности со скосом 10°, исключается отжатие суппорта от детали во время накатки и обеспечивается точность установки каретки 1. В конце цикла накатки оси электромагнит 9 включается и возвращает рычаг 4 в горизонтальное исходное положение Выполнение контактных поверхностей упора и планки со скосом 10° позволяет обеспечить надежную и точную фиксацию суппорта с кареткои Формула изобретения Устройство для позиционирования каретки металлорежущего станка, содержащее подвижную каретку с установленным на ней упором, взаимодействующим со щупом механизма останова каретки отличаю щ е е с я тем что с целью расширения технологических возможностей и повышения точности позиционирования, каретка снабжена датчиком, а упор каретки - конечным выключателем с возможностью взаимодействия друг с другом, и щупом, выполненным в виде сменной планки, установпеиной в механизме останова каретки с возможностью горизонтального перемещения перпендикулярно перемещению каретки, причем контактные поверхности планки и упора выполнены со скосом 1715553 Фиг.2 Фиг.З 1715553 40 50 Редактор А.Огар Составитель В.Жиганов Техред М.Моргентал Корректор О.Кравцова Заказ 565 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
