Пристрій для закатування банок під вакуумом

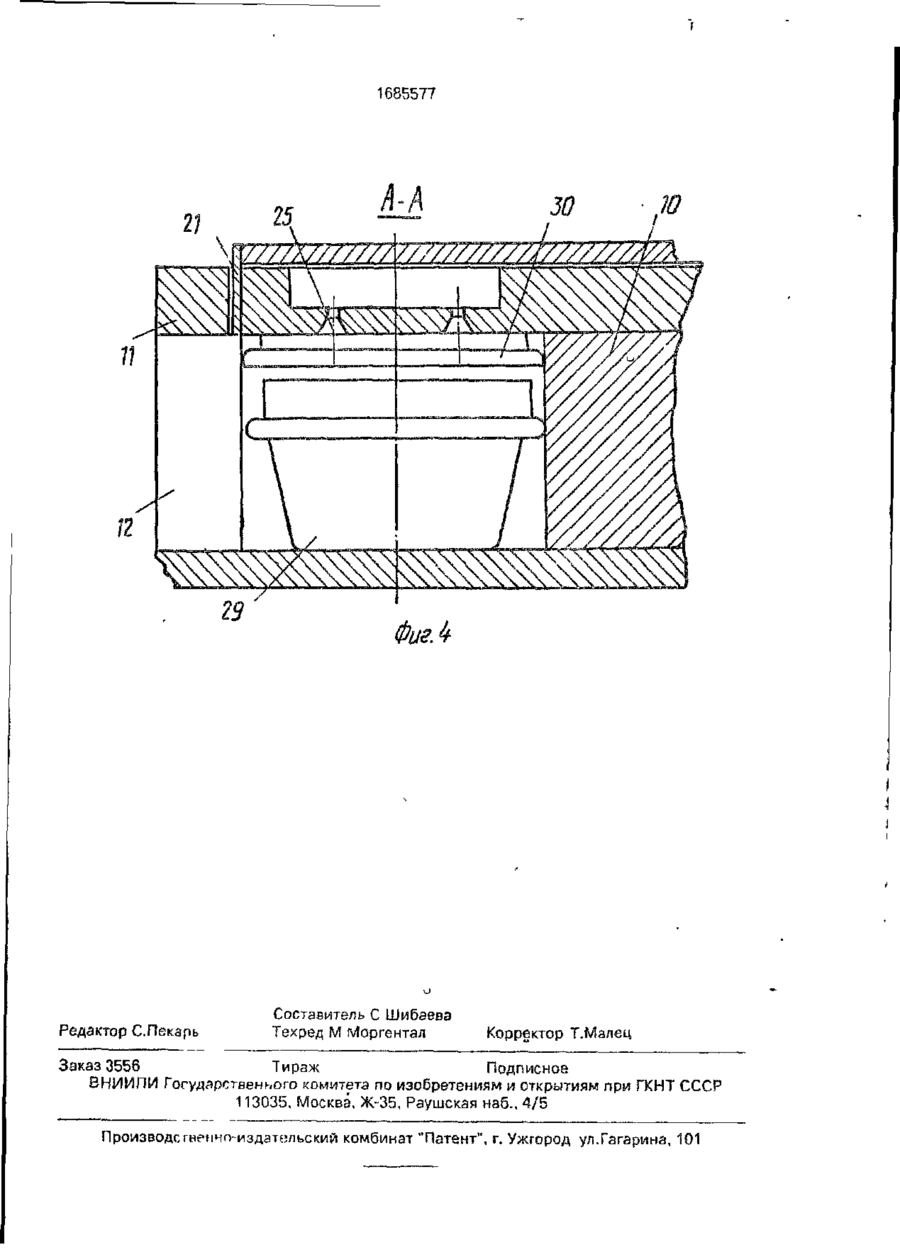

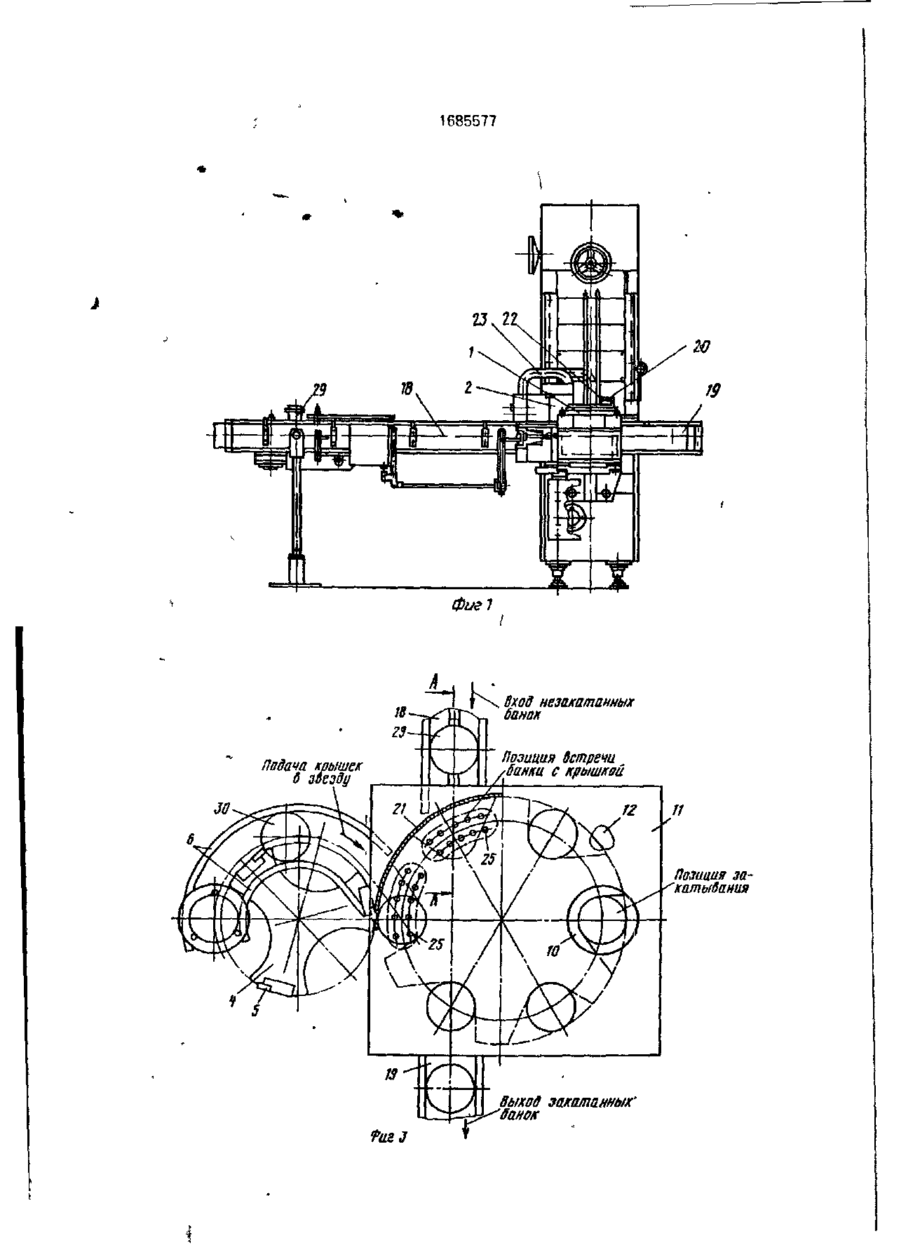

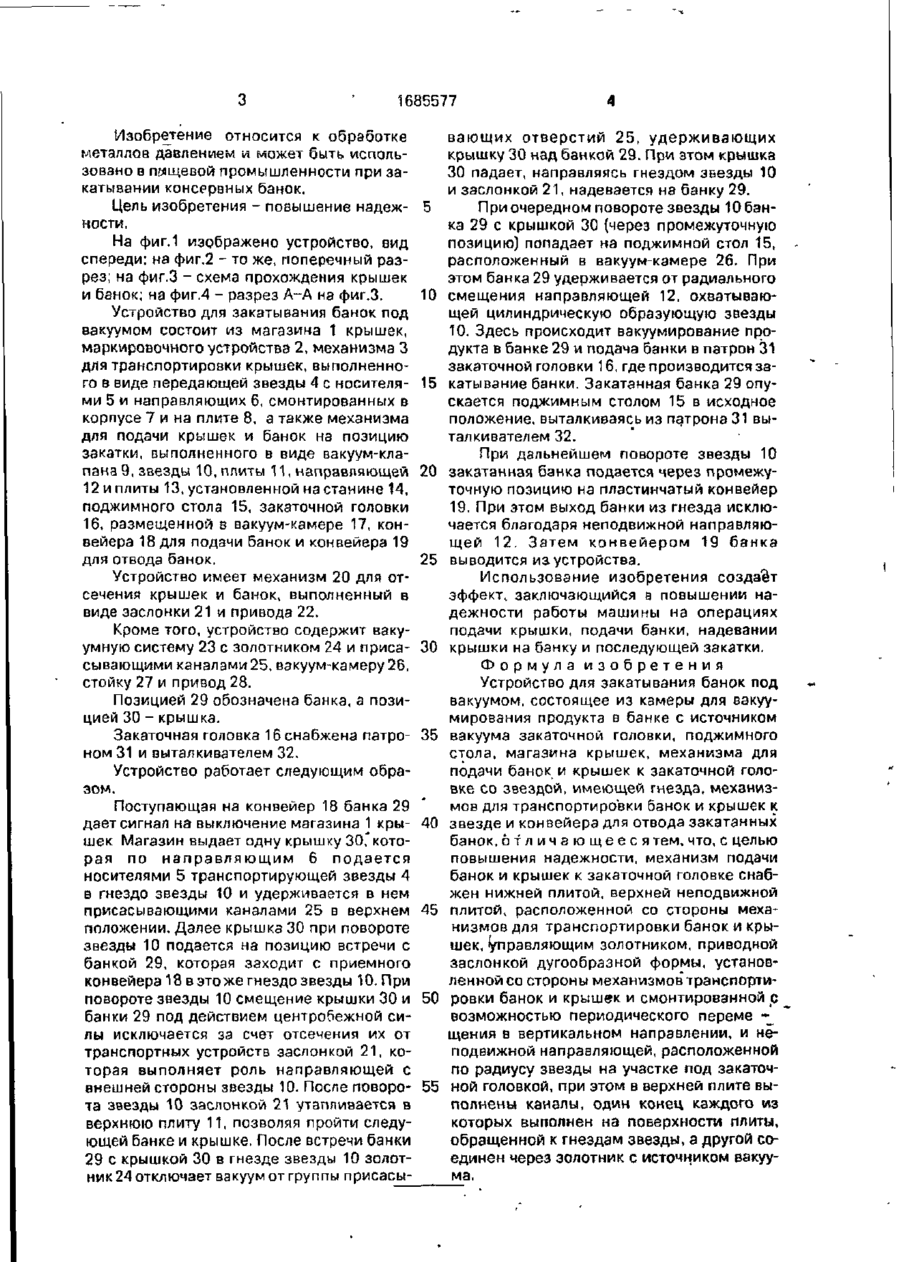

Изобретение относится к обработке металлов давлением и может быть использовано в пищевой промышленности при закатывании консервных банок Цель изобретения - повышение надежности закатки Устройство содержит камеры для вагуумирования продукта в банке, закаточную головку 16, поджимной стол 15, магазин 1 крышек, конвейер для подачи банок, механизм для подачи банок и крышек к закаточной головке и конвейер для отвода банок Транспортирующая звезда 4 выдает крышку в гнездо звезды 10 карусели, которая удерживается в нем присасывающими каналами в верхнем положении На позиции встречи крышки с банкой золотник 24 отключает вакуум и крышка падает на банку, направляясь гнездом звезды 10 и утапливаемой отсекающей заслонкой. 4 ил. 1685577 Изобретение относится к обработке металлов давлением и. может быть использовано в пищевой промышленности при закатывании консервных банок. Цель изобретения - повышение надеж- 5 ности. На фиг.1 изображено устройство, вид спереди; на фиг.2 - то же, поперечный разрез; на фиг.З - схема прохождения крышек и банок; на фиг.4 - разрез А-А на фиг.З. 10 Устройство для закатывания банок под вакуумом состоит из магазина 1 крышек, маркировочного устройства 2, механизма 3 для транспортировки крышек, выполненного в виде передающей звезды 4 с носителя- 15 ми 5 и направляющих 6, смонтированных в корпусе 7 и на плите 8, а также механизма для подачи крышек и банок на позицию закатки, выполненного в виде вакуум-клапана 9, звезды 10, плиты 11, направляющей 20 12 и плиты 13, установленной на станине 14, поджимного стола 15, закаточной головки 16, размещенной в вакуум-камере 17, конвейера 18 для подачи банок и конвейера 19 для отвода банок. 25 Устройство имеет механизм 20 для отсечения крышек и банок, выполненный в виде заслонки 21 и привода 22. Кроме того, устройство содержит вакуумную систему 23 с золотником 24 и приса- 30 сывающими каналами25, вакуум-камеру 26. стойку 27 и привод 28. Позицией 29 обозначена банка, а позицией 30 - крышка. Закаточная головка 16 снабжена патро- 35 ном 31 и выталкивателем 32. Устройство работает следующим образом. Поступающая на конвейер 18 банка 29 дает сигнал на выключение магазина 1 кры- 40 шек Магазин выдает одну крышку 30, которая по направляющим 6 подается носителями 5 транспортирующей звезды 4 в гнездо звезды 10 и удерживается в нем присасывающими каналами 25 в верхнем 45 положении. Далее крышка 30 при повороте звезды 10 подается на позицию встречи с банкой 29, которая заходит с приемного конвейера 18 в это же гнездо звезды 10. При повороте звезды 10 смещение крышки 30 и 50 банки 29 под действием центробежной силы исключается за счет отсечения их от транспортных устройств заслонкой 21, которая выполняет роль направляющей с внешней стороны звезды 10. После поворо- 55 та звезды 10 заслонкой 21 утапливается в верхнюю плиту 11, позволяя пройти следующей банке и крышке. После встречи банки 29 с крышкой 30 в гнезде звезды 10 золотник 24 отключает вакуум от группы присасы вающих отверстий 25, удерживающих крышку 30 над банкой 29. При этом крышка 30 падает, направляясь гнездом звезды 10 и заслонкой 21, надевается на банку 29. При очередном повороте звезды 10 банка 29 с крышкой 30 (через промежуточную позицию) попадает на поджимной стол 15, расположенный в вакуум-камере 26. При этом банка 29 удерживается от радиального смещения направляющей 12, охватывающей цилиндрическую образующую звезды 10. Здесь происходит вакуумирование продукта в банке 29 и подача банки в патрон 31 закаточной головки 16, где производитсяззкатывание банки. Закатанная банка 29 опускается поджимным столом 15 в исходное положение, выталкиваясь из патрона 31 выталкивателем 32. При дальнейшем повороте звезды 10 закатанная банка подается через промежуточную позицию на пластинчатый конвейер 19. При этом выход банки из гнезда исключается благодаря неподвижной направляющей 12. Затем конвейером 19 банка выводится из устройства. Использование изобретения создает эффект, заключающийся в повышении надежности работы машины на операциях подачи крышки, подачи банки, надевании крышки на банку и последующей закатки. Формула изобретения Устройство для закатывания банок под вакуумом, состоящее из камеры для взкуумирования продукта в банке с источником вакуума закаточной головки, поджимного стола, магазина крышек, механизма для подачи банок и крышек к закаточной головке со звездой, имеющей гнезда, механизмов для транспортировки банок и крышек к звезде и конвейера для отвода закатанных банок, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, механизм подачи банок и крышек к закаточной головке снабжен нижней плитой, верхней неподвижной плитой, расположенной со стороны механизмов для транспортировки банок и крышек, (управляющим золотником, приводной заслонкой дугообразной формы, установленной со стороны механизмов транспортировки банок и крышек и смонтированной с возможностью периодического переме -_ щения в вертикальном направлении, и неподвижной направляющей, расположенной по радиусу звезды на участке под закаточной головкой, при этом в верхней плите выполнены каналы, один конец каждого из которых выполнен на поверхности плиты, обращенной к гнездам звезды, а другой соединен через золотник с источником вакуума. 1685577 Фиеі ?sПодача хрышек б звезду К Вход незахатанных Позиция Встреча /банки с крышкой Позииая за^хатыдания Выход закатанных' банок 1685577 Редактор С.Пєкарь Составитель С Шибаева Техред М Моргентал Корректор Т.Малец, Заказ 3556 Тираж Подписное ВНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Произволегвенчп-издательский комбинат "Патент", г. Ужгород ул.Гагарина, 101
