Пристрій для дозувального подавання нагрітої пасти

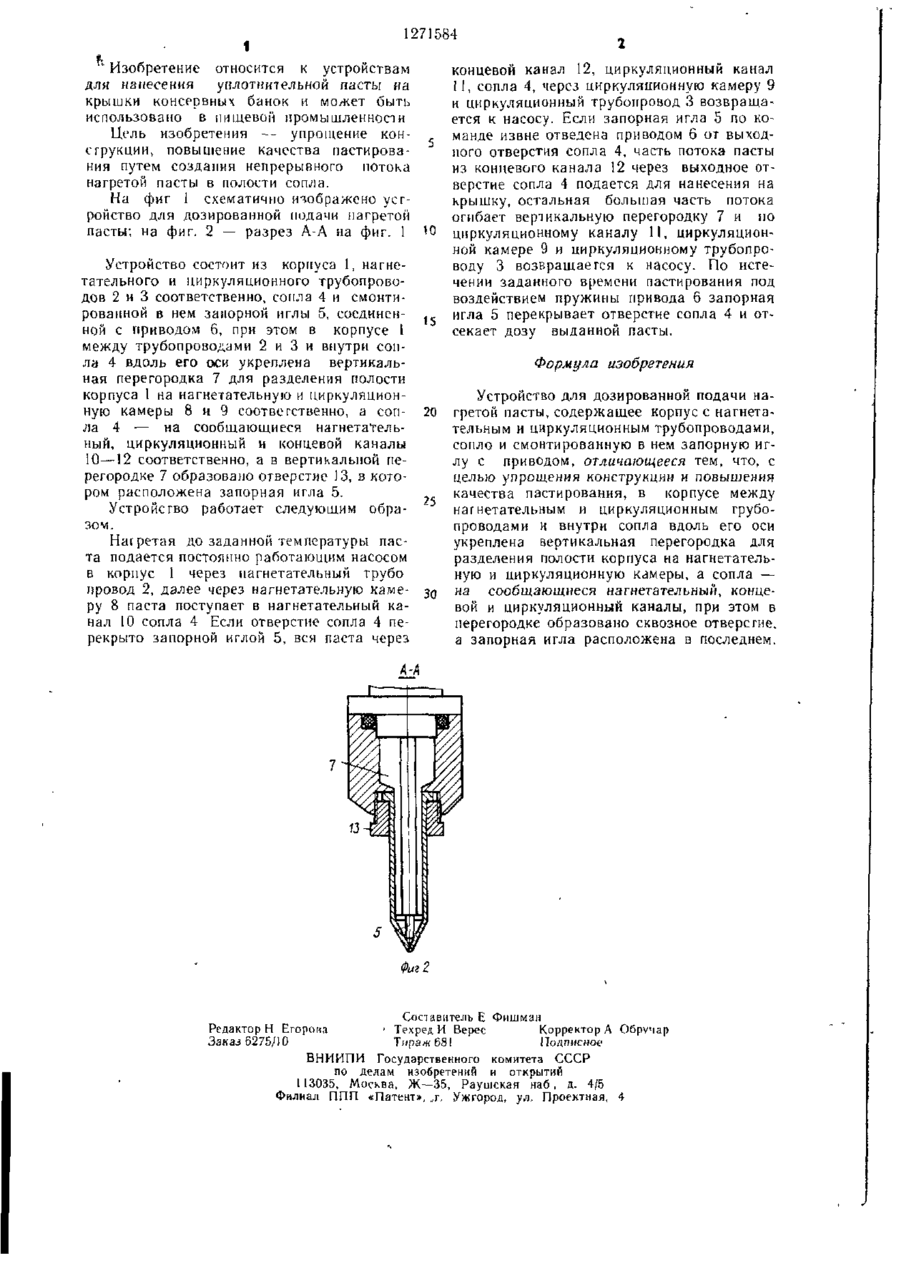

Изобретение относится к дозировочной технике и может быть использовано напри мер для нанесения пасты на крышки консорвных банок Целью изобретения является упрощение конструкции и повышение качеств, І паиирования Паста подается через нагнетательный трубопровод 2 и нагнетательную камеру 8 в нагнетательный канал 10 сопла 4 Если отверстие сопла 4 перекрыто опорной иглой 5, водопаста через концевой канал 12, циркуляционный канал 11, сопло 4, циркуляционный трубопровод 3 возвращается к насосу Если запорная игла 5 поднята, от выходного отверстия сопла 4 часть потока пасты из концевого канала 12 через выходное отверстие сопла 4 подается дія нанесения на крышку, а остальная большая часть потока возвращается к насосу 2 ил 00 271584 1 Изобретение относится к устройствам концевой канал 12, циркуляционный канал для нанесения уплотиительиой пасты на 1I, сопла 4, через циркуляционную камеру 9 крышки консервных банок и может быть и циркуляционный трубопровод 3 возвращаиспользовано в пищевой промышленности ется к насосу. Если запорная игла 5 по коЦель изобретения -- упрощение конманде извне отведена приводом 6 от выходструкции, повышение качества пастированого отверстия сопла 4, часть потока пасты ния путем создания непрерывного потока из концевого канала 12 через выходное отнагретой пасты в полости сопла. верстие сопла 4 подается для нанесения на крышку, остальная большая часть потока На фиг 1 схематично изображено устогибает вертикальную перегородку 7 и но ройство для дозированной подачи нагретой пасты; на фиг. 2 — разрез А-А на фиг. 1 '0 циркуляционному каналу 11, циркуляционной камере 9 и циркуляционному трубопроводу 3 возвращается к насосу. По истеУстройство состоит из корпуса 1, нагнечении заданного времени пастирования под тательного и циркуляционного трубопрововоздействием пружины привода 6 запорная дов 2 и 3 соответственно, сопла 4 и смонтиигла 5 перекрывает отверстие сопла 4 и отрованной в нем запорной иглы 5, соединенной с приводом 6, при этом в корпусе 1 15 секает дозу выданной пасты. между трубопроводами 2 и 3 и внутри сопла 4 вдоль его оси укреплена вертикальФормула изобретения ная перегородка 7 для разделения полости корпуса 1 на нагнетательную и циркуляционУстройство для дозированной подачи наную камеры 8 и 9 соответственно, а соп- 20 гретой пасты, содержащее корпус с нагнетала 4 — на сообщающиеся нагнетательтельным и циркуляционным трубопроводами, ный, циркуляционный и концевой каналы сопло и смонтированную в нем запорную иг10—12 соответственно, а в вертикальной пелу с приводом, отличающееся тем, что, с регородке 7 образовано отверстие 13, в котоцелью упрощения конструкции и повышения ром расположена запорная игла 5. качества пастирования, в корпусе между Устройство работает следующим обра- 25 наг нетательным и циркуляционным трубопроводами и внутри сопла вдоль его оси зом. укреплена вертикальная перегородка для Нагретая до заданной температуры пасразделения полости корпуса на нагнетательта подается постоянно работающим насосом ную и циркуляционную камеры, а сопла — в корпус 1 через нагнетательный трубо провод 2, далее через нагнетательную каме- зо н а сообщающиеся нагнетательный, концеру 8 паста поступает в нагнетательный кавой и циркуляционный каналы, при этом в нал 10 сопла 4 Если отверстие сопла 4 пеперегородке образовано сквозное отверстие, рекрыто запорной иглой 5, вся паста через а запорная игла расположена в последнем. Фиг 2 Составитель Е Фишмаи Редакторы Егорова • Техред И Верес Корректор А Обручар Заказ 6275/10 Тираж 681 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д. 4/5 Филиал ППП «Патент», _,т. Ужгород, ул. Проектная, 4
