Малогабаритна молоткова дробарка комбінованої дії

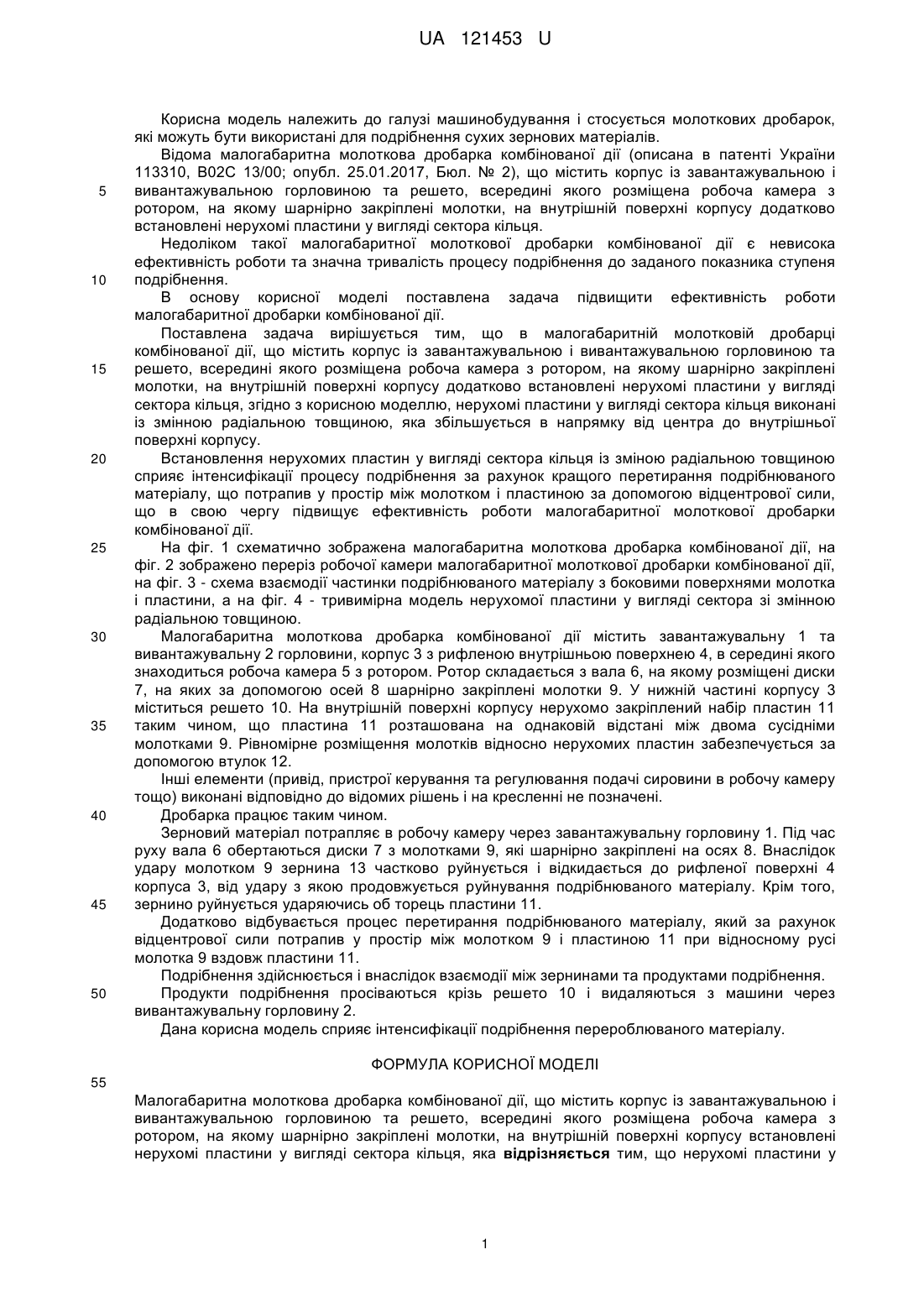

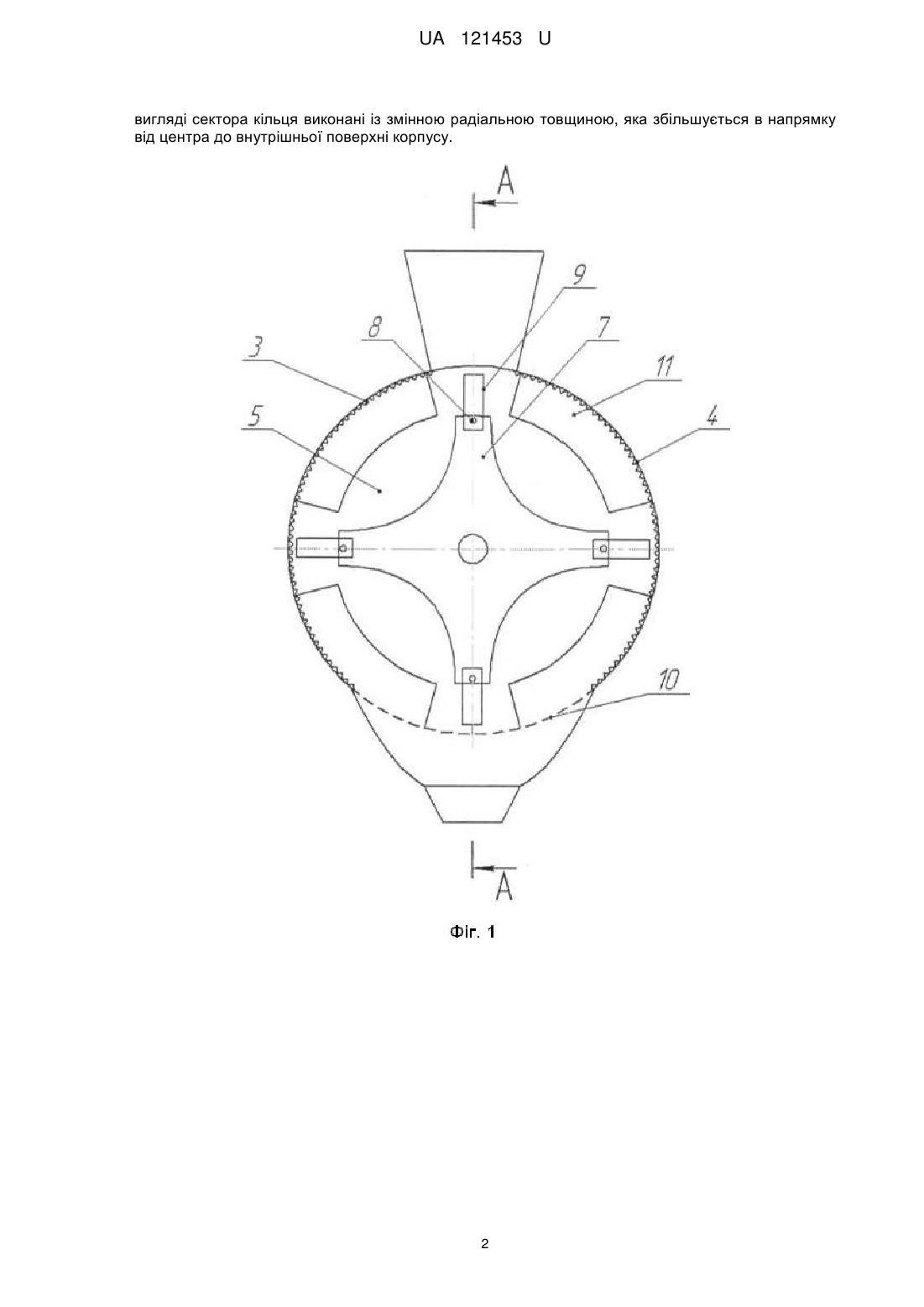

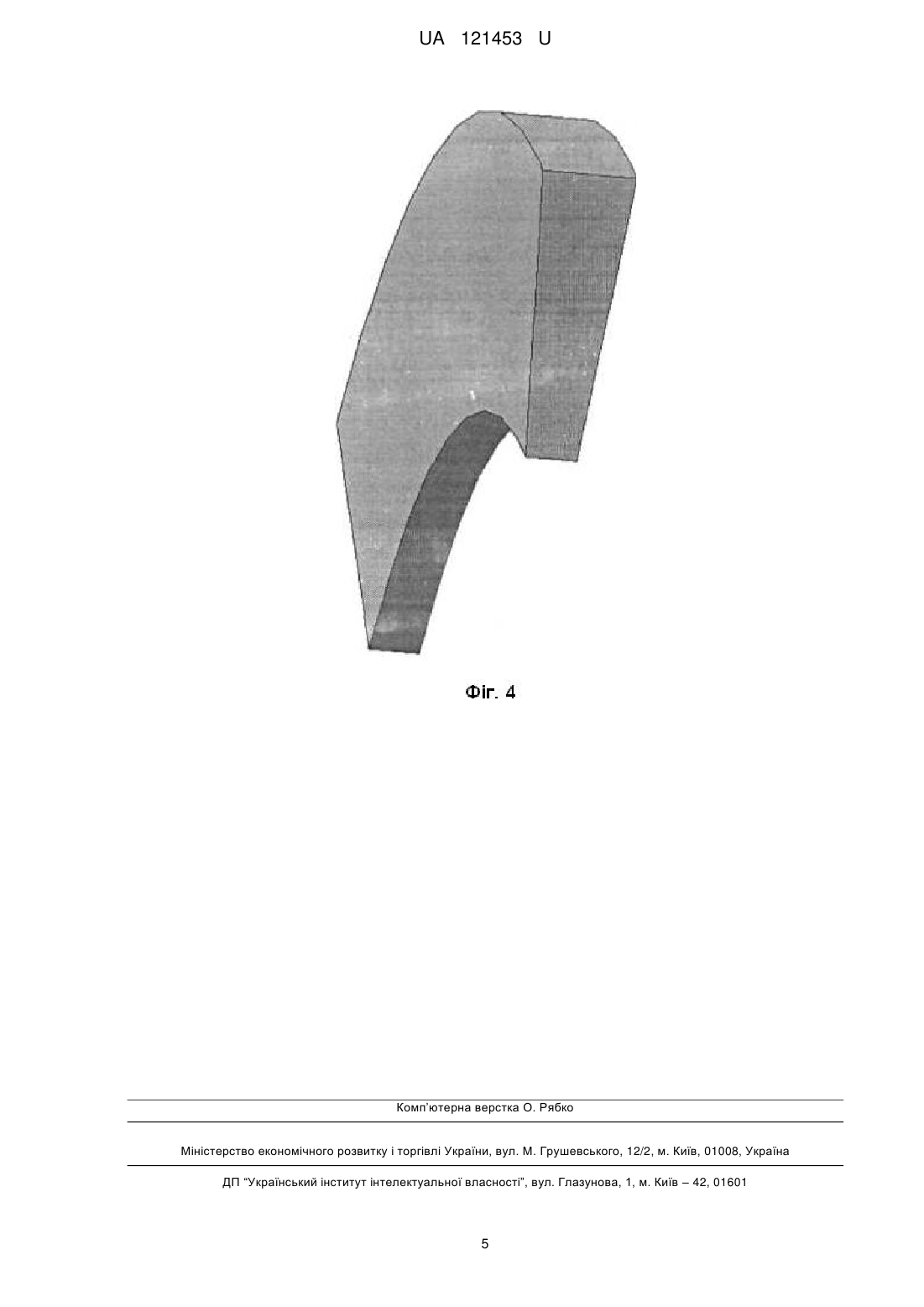

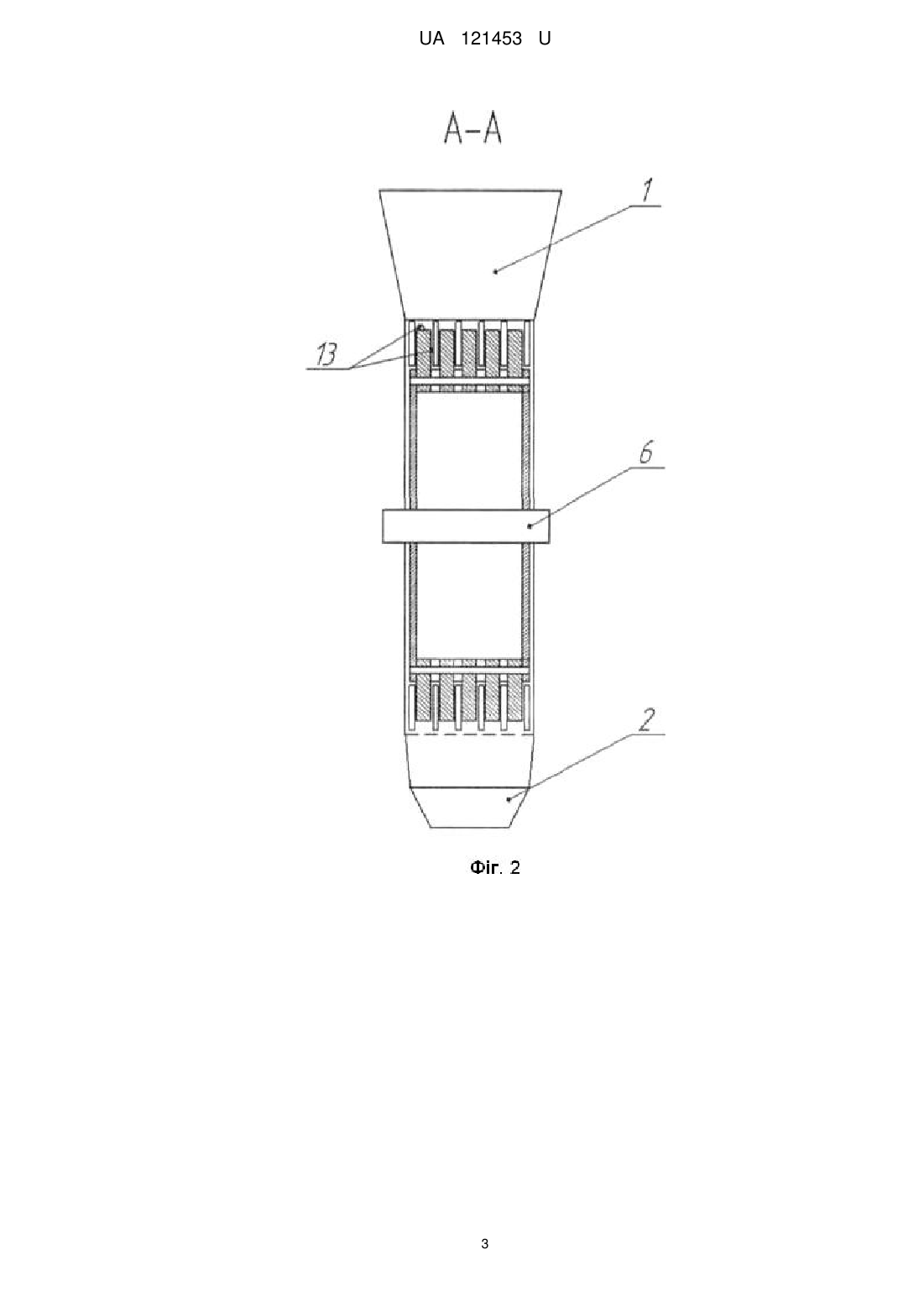

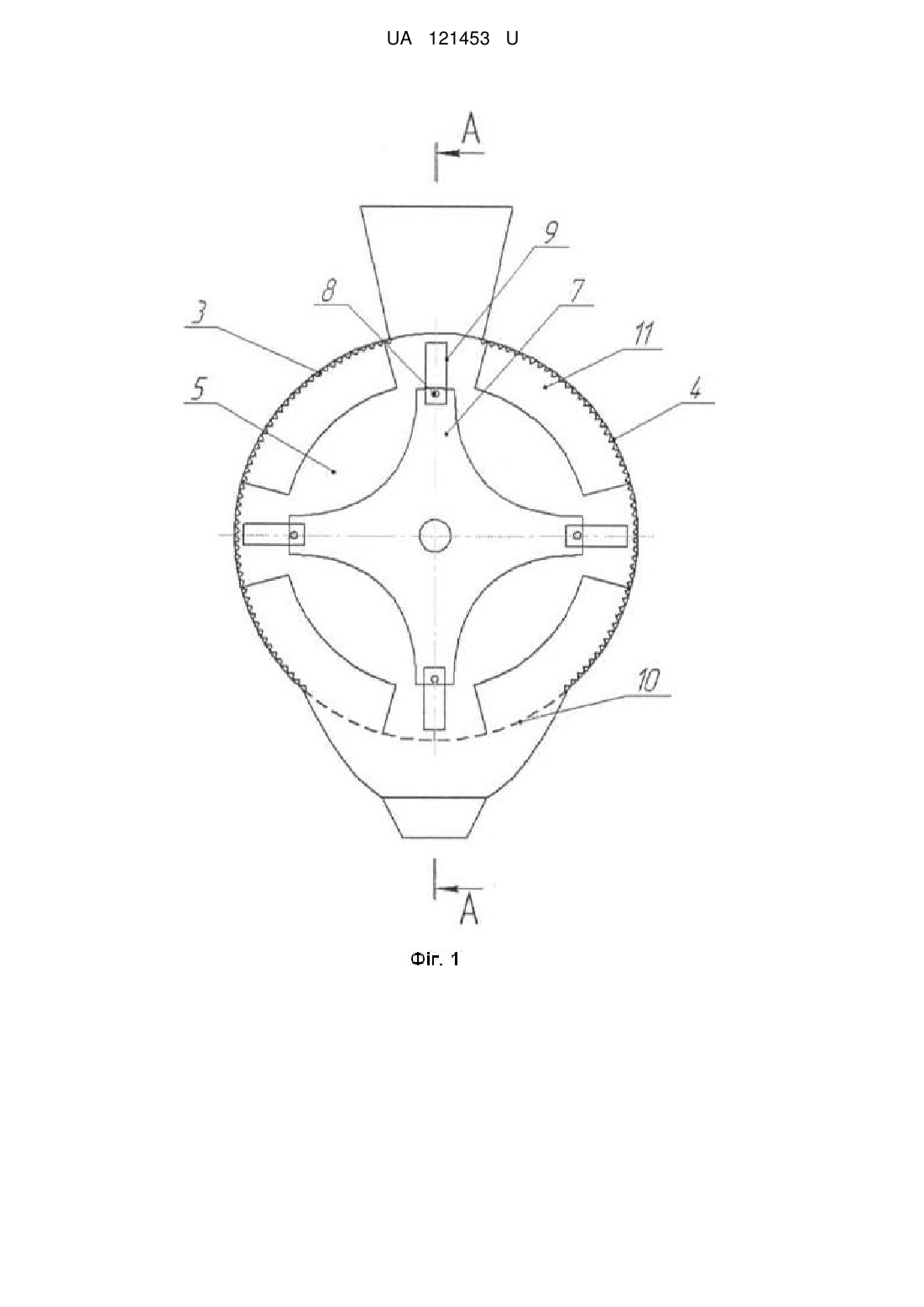

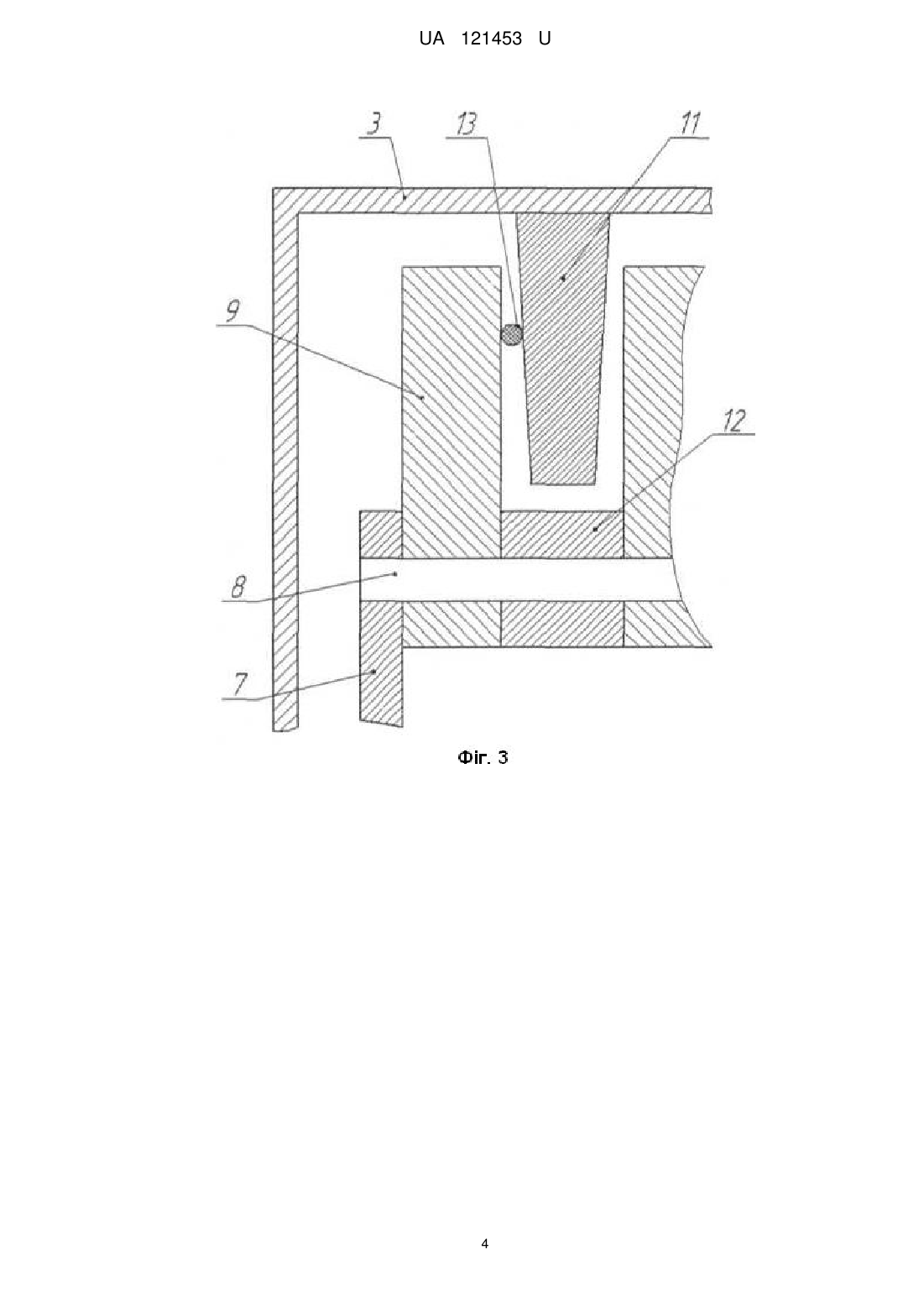

Реферат: UA 121453 U UA 121453 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування і стосується молоткових дробарок, які можуть бути використані для подрібнення сухих зернових матеріалів. Відома малогабаритна молоткова дробарка комбінованої дії (описана в патенті України 113310, В02С 13/00; опубл. 25.01.2017, Бюл. № 2), що містить корпус із завантажувальною і вивантажувальною горловиною та решето, всередині якого розміщена робоча камера з ротором, на якому шарнірно закріплені молотки, на внутрішній поверхні корпусу додатково встановлені нерухомі пластини у вигляді сектора кільця. Недоліком такої малогабаритної молоткової дробарки комбінованої дії є невисока ефективність роботи та значна тривалість процесу подрібнення до заданого показника ступеня подрібнення. В основу корисної моделі поставлена задача підвищити ефективність роботи малогабаритної дробарки комбінованої дії. Поставлена задача вирішується тим, що в малогабаритній молотковій дробарці комбінованої дії, що містить корпус із завантажувальною і вивантажувальною горловиною та решето, всередині якого розміщена робоча камера з ротором, на якому шарнірно закріплені молотки, на внутрішній поверхні корпусу додатково встановлені нерухомі пластини у вигляді сектора кільця, згідно з корисною моделлю, нерухомі пластини у вигляді сектора кільця виконані із змінною радіальною товщиною, яка збільшується в напрямку від центра до внутрішньої поверхні корпусу. Встановлення нерухомих пластин у вигляді сектора кільця із зміною радіальною товщиною сприяє інтенсифікації процесу подрібнення за рахунок кращого перетирання подрібнюваного матеріалу, що потрапив у простір між молотком і пластиною за допомогою відцентрової сили, що в свою чергу підвищує ефективність роботи малогабаритної молоткової дробарки комбінованої дії. На фіг. 1 схематично зображена малогабаритна молоткова дробарка комбінованої дії, на фіг. 2 зображено переріз робочої камери малогабаритної молоткової дробарки комбінованої дії, на фіг. 3 - схема взаємодії частинки подрібнюваного матеріалу з боковими поверхнями молотка і пластини, а на фіг. 4 - тривимірна модель нерухомої пластини у вигляді сектора зі змінною радіальною товщиною. Малогабаритна молоткова дробарка комбінованої дії містить завантажувальну 1 та вивантажувальну 2 горловини, корпус 3 з рифленою внутрішньою поверхнею 4, в середині якого знаходиться робоча камера 5 з ротором. Ротор складається з вала 6, на якому розміщені диски 7, на яких за допомогою осей 8 шарнірно закріплені молотки 9. У нижній частині корпусу 3 міститься решето 10. На внутрішній поверхні корпусу нерухомо закріплений набір пластин 11 таким чином, що пластина 11 розташована на однаковій відстані між двома сусідніми молотками 9. Рівномірне розміщення молотків відносно нерухомих пластин забезпечується за допомогою втулок 12. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо) виконані відповідно до відомих рішень і на кресленні не позначені. Дробарка працює таким чином. Зерновий матеріал потрапляє в робочу камеру через завантажувальну горловину 1. Під час руху вала 6 обертаються диски 7 з молотками 9, які шарнірно закріплені на осях 8. Внаслідок удару молотком 9 зернина 13 частково руйнується і відкидається до рифленої поверхні 4 корпуса 3, від удару з якою продовжується руйнування подрібнюваного матеріалу. Крім того, зернино руйнується ударяючись об торець пластини 11. Додатково відбувається процес перетирання подрібнюваного матеріалу, який за рахунок відцентрової сили потрапив у простір між молотком 9 і пластиною 11 при відносному русі молотка 9 вздовж пластини 11. Подрібнення здійснюється і внаслідок взаємодії між зернинами та продуктами подрібнення. Продукти подрібнення просіваються крізь решето 10 і видаляються з машини через вивантажувальну горловину 2. Дана корисна модель сприяє інтенсифікації подрібнення перероблюваного матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Малогабаритна молоткова дробарка комбінованої дії, що містить корпус із завантажувальною і вивантажувальною горловиною та решето, всередині якого розміщена робоча камера з ротором, на якому шарнірно закріплені молотки, на внутрішній поверхні корпусу встановлені нерухомі пластини у вигляді сектора кільця, яка відрізняється тим, що нерухомі пластини у 1 UA 121453 U вигляді сектора кільця виконані із змінною радіальною товщиною, яка збільшується в напрямку від центра до внутрішньої поверхні корпусу. 2 UA 121453 U 3 UA 121453 U 4 UA 121453 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
