Пролітний комплексний легкобетонний елемент з двостороннім вертикальним армуванням зварною сіткою

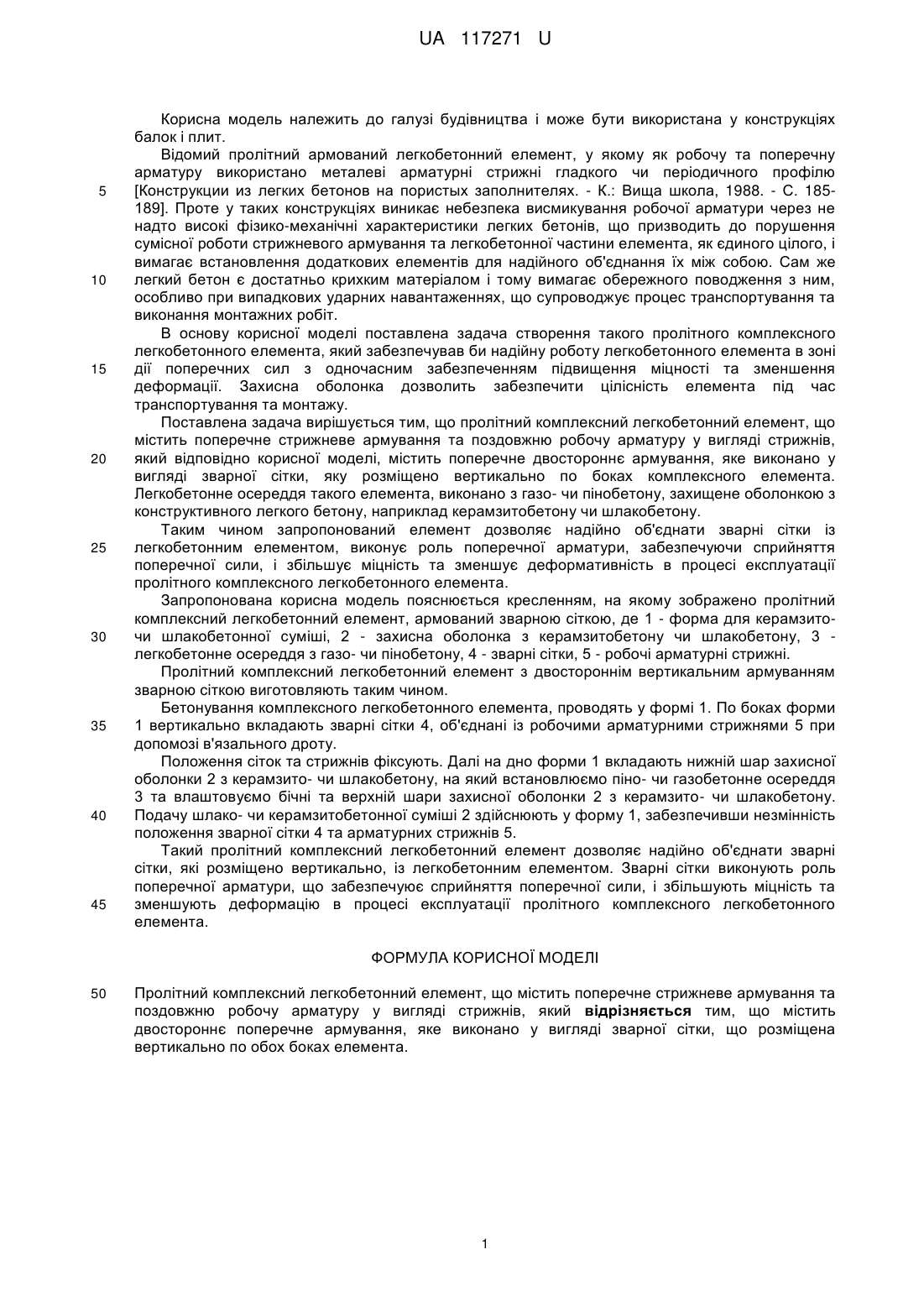

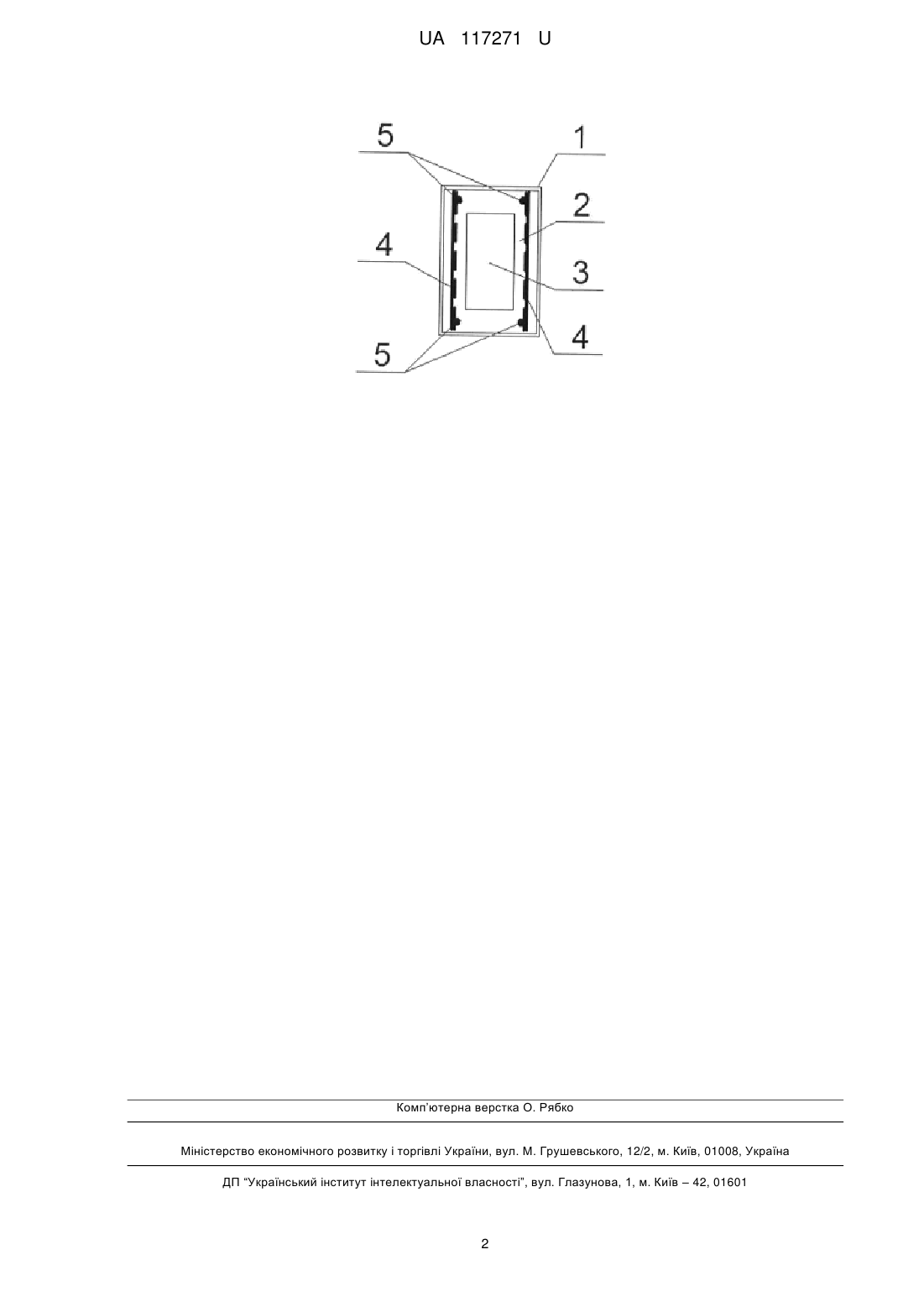

Реферат: UA 117271 U UA 117271 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, у якому як робочу та поперечну арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізико-механічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та легкобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. Сам же легкий бетон є достатньо крихким матеріалом і тому вимагає обережного поводження з ним, особливо при випадкових ударних навантаженнях, що супроводжує процес транспортування та виконання монтажних робіт. В основу корисної моделі поставлена задача створення такого пролітного комплексного легкобетонного елемента, який забезпечував би надійну роботу легкобетонного елемента в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформації. Захисна оболонка дозволить забезпечити цілісність елемента під час транспортування та монтажу. Поставлена задача вирішується тим, що пролітний комплексний легкобетонний елемент, що містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, який відповідно корисної моделі, містить поперечне двостороннє армування, яке виконано у вигляді зварної сітки, яку розміщено вертикально по боках комплексного елемента. Легкобетонне осереддя такого елемента, виконано з газо- чи пінобетону, захищене оболонкою з конструктивного легкого бетону, наприклад керамзитобетону чи шлакобетону. Таким чином запропонований елемент дозволяє надійно об'єднати зварні сітки із легкобетонним елементом, виконує роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшує міцність та зменшує деформативність в процесі експлуатації пролітного комплексного легкобетонного елемента. Запропонована корисна модель пояснюється кресленням, на якому зображено пролітний комплексний легкобетонний елемент, армований зварною сіткою, де 1 - форма для керамзиточи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 легкобетонне осереддя з газо- чи пінобетону, 4 - зварні сітки, 5 - робочі арматурні стрижні. Пролітний комплексний легкобетонний елемент з двостороннім вертикальним армуванням зварною сіткою виготовляють таким чином. Бетонування комплексного легкобетонного елемента, проводять у формі 1. По боках форми 1 вертикально вкладають зварні сітки 4, об'єднані із робочими арматурними стрижнями 5 при допомозі в'язального дроту. Положення сіток та стрижнів фіксують. Далі на дно форми 1 вкладають нижній шар захисної оболонки 2 з керамзито- чи шлакобетону, на який встановлюємо піно- чи газобетонне осереддя 3 та влаштовуємо бічні та верхній шари захисної оболонки 2 з керамзито- чи шлакобетону. Подачу шлако- чи керамзитобетонної суміші 2 здійснюють у форму 1, забезпечивши незмінність положення зварної сітки 4 та арматурних стрижнів 5. Такий пролітний комплексний легкобетонний елемент дозволяє надійно об'єднати зварні сітки, які розміщено вертикально, із легкобетонним елементом. Зварні сітки виконують роль поперечної арматури, що забезпечуює сприйняття поперечної сили, і збільшують міцність та зменшують деформацію в процесі експлуатації пролітного комплексного легкобетонного елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пролітний комплексний легкобетонний елемент, що містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, який відрізняється тим, що містить двостороннє поперечне армування, яке виконано у вигляді зварної сітки, що розміщена вертикально по обох боках елемента. 1 UA 117271 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
