Пристрій виявлення простих радіолокаційних сигналів

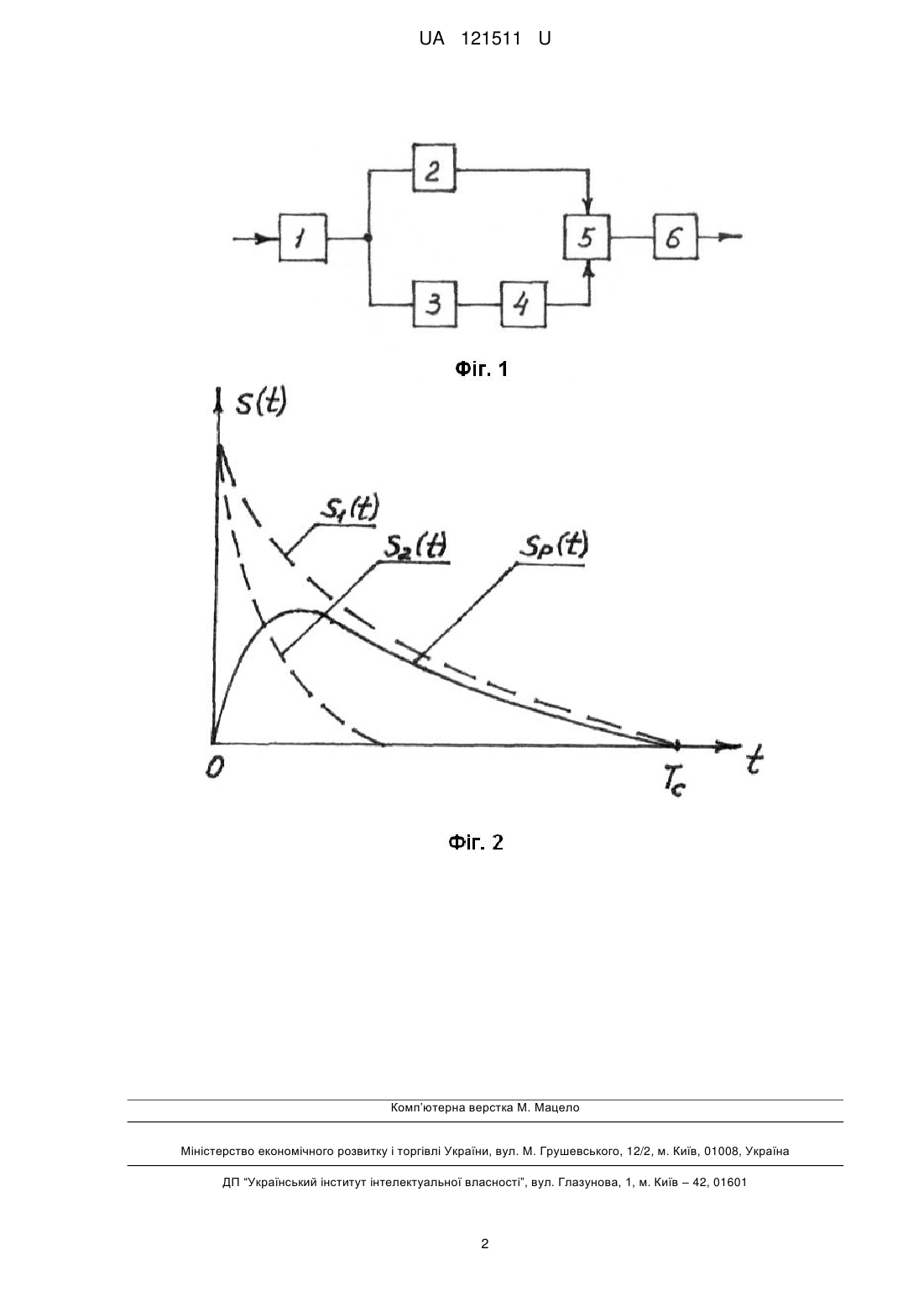

Реферат: UA 121511 U UA 121511 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується радіотехніки, зокрема радіоприймальних пристроїв, та може бути використаним в сучасних радіолокаційних системах (РЛС). В РЛС використовують як прості сигнали з базою, сумірною з одиницею, так і складні сигнали, база яких значно більше одиниці. Відомі пристрої виявлення простих радіолокаційних сигналів містять синхронний детектор, оптимальний фільтр та схему прийняття рішень [І]- Лёзин Ю.С, Введение в теорию и технику радиотехнических систем.- Μ.: Радио и связь, 1986. - 280 с. Як відомо, виграш оптимального фільтра за потужністю відносно сигнал/шум для простих сигналів дорівнює базі сигналу Μ=Тс·f, де Тс - тривалість сигналу, f - смуга частот, в якій він передається. Таким чином, для реальних М=1-2 виграш знаходиться у межах 0-3 дБ, що є недоліком відомих технічних рішень. В основу корисної моделі поставлена задача створити такий пристрій виявлення простих радіолокаційних сигналів, який би забезпечував значно більший виграш відносно сигнал/шум. Для вирішення поставленої задачі в пристрої виявлення простих радіолокаційних сигналів, який містить синхронний детектор (СД) та схему прийняття рішень, новим є те, що в нього введені два канали - основний канал (ОК) та компенсаційний канал (КК), причому в ОК встановлений диференціатор зі сталою часу 1, а в КК - диференціатор зі сталою часу 2, де 2 менше 1 у декілька разів, та інвертор, виходи обох каналів з'єднані з входами суматора, вихід якого з'єднаний з входом схеми прийняття рішень (фіг. 1). В пристрої, що заявляється, поставлена задача вирішується за рахунок того, що до і після синхронного детектора (СД) приймача утворюють два канали - основний і компенсаційний, причому стала часу диференціатора основного каналу у 3-4 рази більше сталої часу диференціатора компенсаційного каналу, тобто 1-(3-4) 2. Сучасні диференціатори на операційних підсилювачах мають передаточну функцію K(j)=K·j, де K - сталий коефіцієнт,  стала часу. За допомогою Інвертора КК встановлюють однакову інтенсивність і протифазність шумів каналів, які разом з сигналами надходять на входи суматора. Оскільки 1≠2, то різницевий сигнал Sp(t), як різниця сигналів S1(t) i S2(t) буде мати вигляд, що зображений на фіг. 2. Шуми каналів, як показують розрахунки, при цьому компенсуються значною мірою. Виграш відносно сигнал/шум, який забезпечує цей пристрій, становить 8 Дб, що значно краще, ніж при використанні оптимального фільтра. На кресленні (фіг. 1) наведена структурна схема пристрою. Пристрій має синхронний детектор І та містить два канали - основний канал (ОК) і компенсаційний канал (КК), які містять відповідно диференціатор основного каналу 2 зі сталою часу 1, диференціатор компенсаційного каналу 3 зі сталою часу 2, Інвертор КК 4 та суматор 5, вихід якого з'єднаний з входом схеми прийняття рішень 6. Пристрій працює наступним чином. Суміш відеоімпульсу тривалістю Тс та шуму з виходу СД надходить на входи двох каналів - основного та компенсаційного. Оскільки пристрій складається з лінійних кіл, до нього можна застосовувати принцип суперпозиції і розглядати проходження сигналу і шуму окремо. Стала часу диференціатора OK 1 вибирається у 3-4 рази більше сталої часу диференціатора КК 2, тобто 1=(3-4) 2. Коефіцієнти підсилення каналів повинні бути однаковими, таким чином коефіцієнт підсилення Інвертора КК повинен дорівнювати 3-4. Сигнали каналів змінюються за експоненційним законом І зображені на фіг. 2. Там же зображений різницевий сигнал на виході суматора Sp(t)= S1(t)-S2(t). Оскільки 1 > 2, сигнал S1(t) загасає повільніше, ніж сигнал S2(t). Шуми каналів на входах суматора трохи розрізнюються, оскільки 1≠2, але при цьому як показують розрахунки, забезпечується виграш відносно сигнал/шум, що дорівнює 8 дБ (6,3 разу за потужністю). З виходу суматора суміш різницевого сигналу І послабленого шуму надходить на вхід схеми прийняття рішень. Пристрій є ефективним для радіолокаційних систем, які використовують прості сигнали (сигнали з малою базою). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій виявлення простих радіолокаційних сигналів, що містить синхронний детектор та схему прийняття рішень, який відрізняється тим, що в нього введені два канали - основний і компенсаційний, при цьому вихід синхронного детектора з'єднаний з входом диференціатора основного каналу зі сталою часу 1, вихід цього диференціатора з'єднаний з першим входом суматора, той же вихід синхронного детектора з'єднаний з входом диференціатора компенсаційного каналу зі сталою часу 2, де 2 менше 1 у декілька разів, вихід цього диференціатора з'єднаний з входом інвертора, вихід якого з'єднаний з другим входом суматора, вихід суматора з'єднаний з входом схеми прийняття рішень. 1 UA 121511 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
