Спосіб охолодження та сушіння паливних брикетів із рослинної біомаси

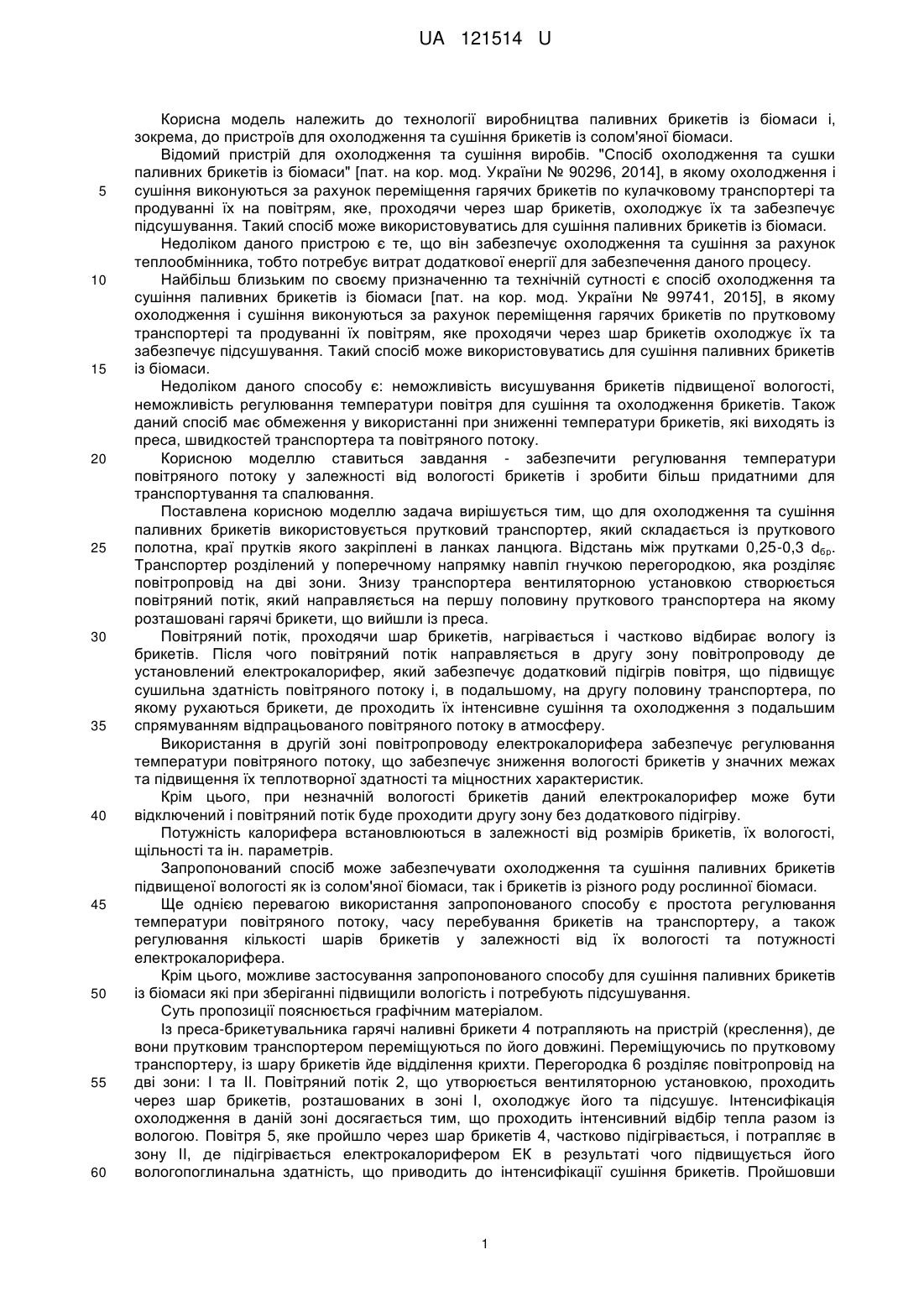

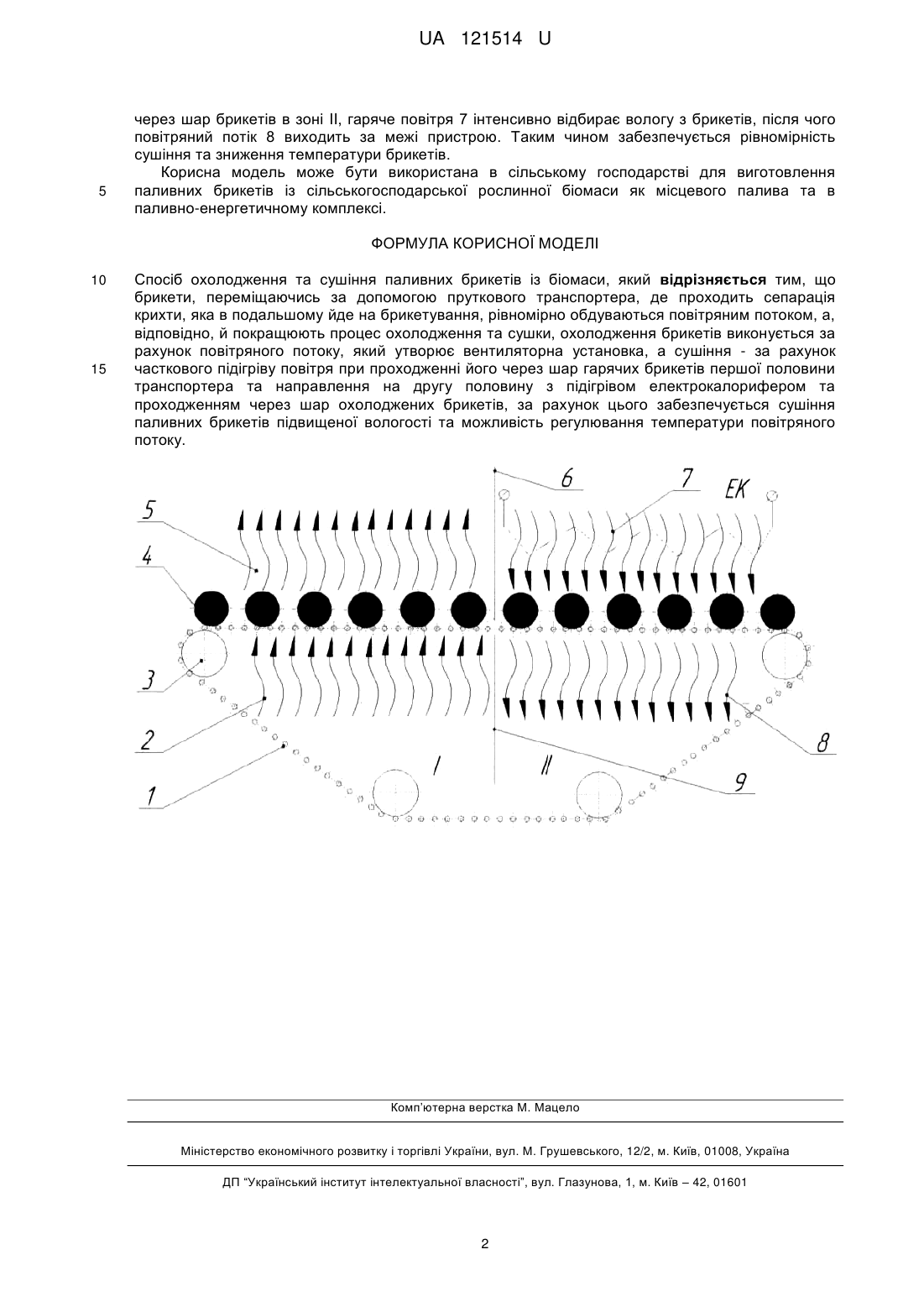

Реферат: Спосіб охолодження та сушіння паливних брикетів із біомаси. Брикети, переміщаючись за допомогою пруткового транспортера, де проходить сепарація крихти, яка в подальшому йде на брикетування, рівномірно обдуваються повітряним потоком, а, відповідно, й покращюють процес охолодження та сушки. Охолодження брикетів виконується за рахунок повітряного потоку, який утворює вентиляторна установка, а сушіння - за рахунок часткового підігріву повітря при проходженні його через шар гарячих брикетів першої половини транспортера та направлення на другу половину з підігрівом електрокалорифером та проходженням через шар охолоджених брикетів. UA 121514 U (54) СПОСІБ ОХОЛОДЖЕННЯ ТА СУШІННЯ ПАЛИВНИХ БРИКЕТІВ ІЗ РОСЛИННОЇ БІОМАСИ UA 121514 U UA 121514 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології виробництва паливних брикетів із біомаси і, зокрема, до пристроїв для охолодження та сушіння брикетів із солом'яної біомаси. Відомий пристрій для охолодження та сушіння виробів. "Спосіб охолодження та сушки паливних брикетів із біомаси" [пат. на кор. мод. України № 90296, 2014], в якому охолодження і сушіння виконуються за рахунок переміщення гарячих брикетів по кулачковому транспортері та продуванні їх на повітрям, яке, проходячи через шар брикетів, охолоджує їх та забезпечує підсушування. Такий спосіб може використовуватись для сушіння паливних брикетів із біомаси. Недоліком даного пристрою є те, що він забезпечує охолодження та сушіння за рахунок теплообмінника, тобто потребує витрат додаткової енергії для забезпечення даного процесу. Найбільш близьким по своєму призначенню та технічній сутності є спосіб охолодження та сушіння паливних брикетів із біомаси [пат. на кор. мод. України № 99741, 2015], в якому охолодження і сушіння виконуються за рахунок переміщення гарячих брикетів по прутковому транспортері та продуванні їх повітрям, яке проходячи через шар брикетів охолоджує їх та забезпечує підсушування. Такий спосіб може використовуватись для сушіння паливних брикетів із біомаси. Недоліком даного способу є: неможливість висушування брикетів підвищеної вологості, неможливість регулювання температури повітря для сушіння та охолодження брикетів. Також даний спосіб має обмеження у використанні при зниженні температури брикетів, які виходять із преса, швидкостей транспортера та повітряного потоку. Корисною моделлю ставиться завдання - забезпечити регулювання температури повітряного потоку у залежності від вологості брикетів і зробити більш придатними для транспортування та спалювання. Поставлена корисною моделлю задача вирішується тим, що для охолодження та сушіння паливних брикетів використовується прутковий транспортер, який складається із пруткового полотна, краї прутків якого закріплені в ланках ланцюга. Відстань між прутками 0,25-0,3 dбр. Транспортер розділений у поперечному напрямку навпіл гнучкою перегородкою, яка розділяє повітропровід на дві зони. Знизу транспортера вентиляторною установкою створюється повітряний потік, який направляється на першу половину пруткового транспортера на якому розташовані гарячі брикети, що вийшли із преса. Повітряний потік, проходячи шар брикетів, нагрівається і частково відбирає вологу із брикетів. Після чого повітряний потік направляється в другу зону повітропроводу де установлений електрокалорифер, який забезпечує додатковий підігрів повітря, що підвищує сушильна здатність повітряного потоку і, в подальшому, на другу половину транспортера, по якому рухаються брикети, де проходить їх інтенсивне сушіння та охолодження з подальшим спрямуванням відпрацьованого повітряного потоку в атмосферу. Використання в другій зоні повітропроводу електрокалорифера забезпечує регулювання температури повітряного потоку, що забезпечує зниження вологості брикетів у значних межах та підвищення їх теплотворної здатності та міцностних характеристик. Крім цього, при незначній вологості брикетів даний електрокалорифер може бути відключений і повітряний потік буде проходити другу зону без додаткового підігріву. Потужність калорифера встановлюються в залежності від розмірів брикетів, їх вологості, щільності та ін. параметрів. Запропонований спосіб може забезпечувати охолодження та сушіння паливних брикетів підвищеної вологості як із солом'яної біомаси, так і брикетів із різного роду рослинної біомаси. Ще однією перевагою використання запропонованого способу є простота регулювання температури повітряного потоку, часу перебування брикетів на транспортеру, а також регулювання кількості шарів брикетів у залежності від їх вологості та потужності електрокалорифера. Крім цього, можливе застосування запропонованого способу для сушіння паливних брикетів із біомаси які при зберіганні підвищили вологість і потребують підсушування. Суть пропозиції пояснюється графічним матеріалом. Із преса-брикетувальника гарячі наливні брикети 4 потрапляють на пристрій (креслення), де вони прутковим транспортером переміщуються по його довжині. Переміщуючись по прутковому транспортеру, із шару брикетів йде відділення крихти. Перегородка 6 розділяє повітропровід на дві зони: І та II. Повітряний потік 2, що утворюється вентиляторною установкою, проходить через шар брикетів, розташованих в зоні І, охолоджує його та підсушує. Інтенсифікація охолодження в даній зоні досягається тим, що проходить інтенсивний відбір тепла разом із вологою. Повітря 5, яке пройшло через шар брикетів 4, частково підігрівається, і потрапляє в зону II, де підігрівається електрокалорифером ЕК в результаті чого підвищується його вологопоглинальна здатність, що приводить до інтенсифікації сушіння брикетів. Пройшовши 1 UA 121514 U 5 через шар брикетів в зоні II, гаряче повітря 7 інтенсивно відбирає вологу з брикетів, після чого повітряний потік 8 виходить за межі пристрою. Таким чином забезпечується рівномірність сушіння та зниження температури брикетів. Корисна модель може бути використана в сільському господарстві для виготовлення паливних брикетів із сільськогосподарської рослинної біомаси як місцевого палива та в паливно-енергетичному комплексі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб охолодження та сушіння паливних брикетів із біомаси, який відрізняється тим, що брикети, переміщаючись за допомогою пруткового транспортера, де проходить сепарація крихти, яка в подальшому йде на брикетування, рівномірно обдуваються повітряним потоком, а, відповідно, й покращюють процес охолодження та сушки, охолодження брикетів виконується за рахунок повітряного потоку, який утворює вентиляторна установка, а сушіння - за рахунок часткового підігріву повітря при проходженні його через шар гарячих брикетів першої половини транспортера та направлення на другу половину з підігрівом електрокалорифером та проходженням через шар охолоджених брикетів, за рахунок цього забезпечується сушіння паливних брикетів підвищеної вологості та можливість регулювання температури повітряного потоку. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
