Завантажувальна цапфа барабанного млина

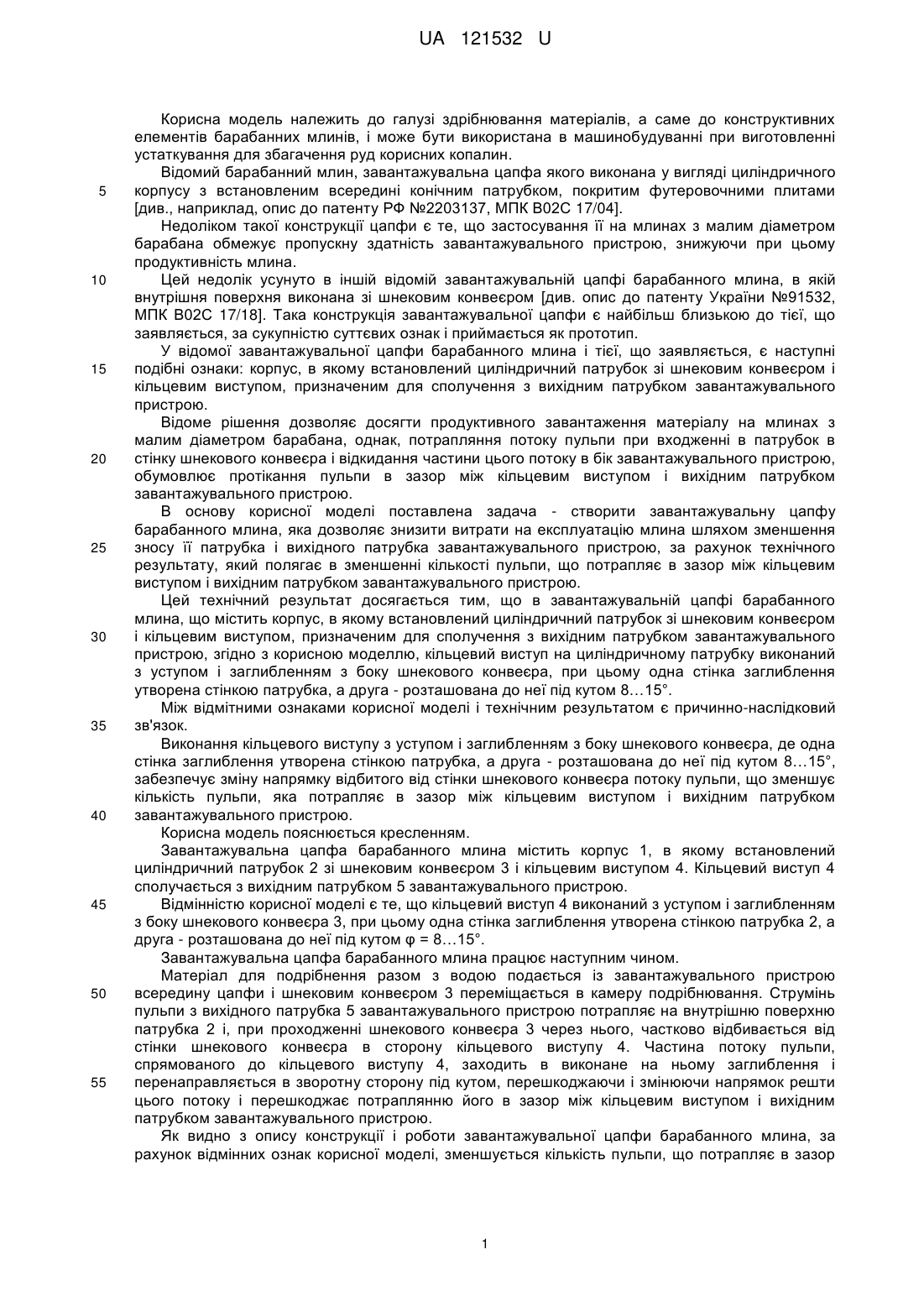

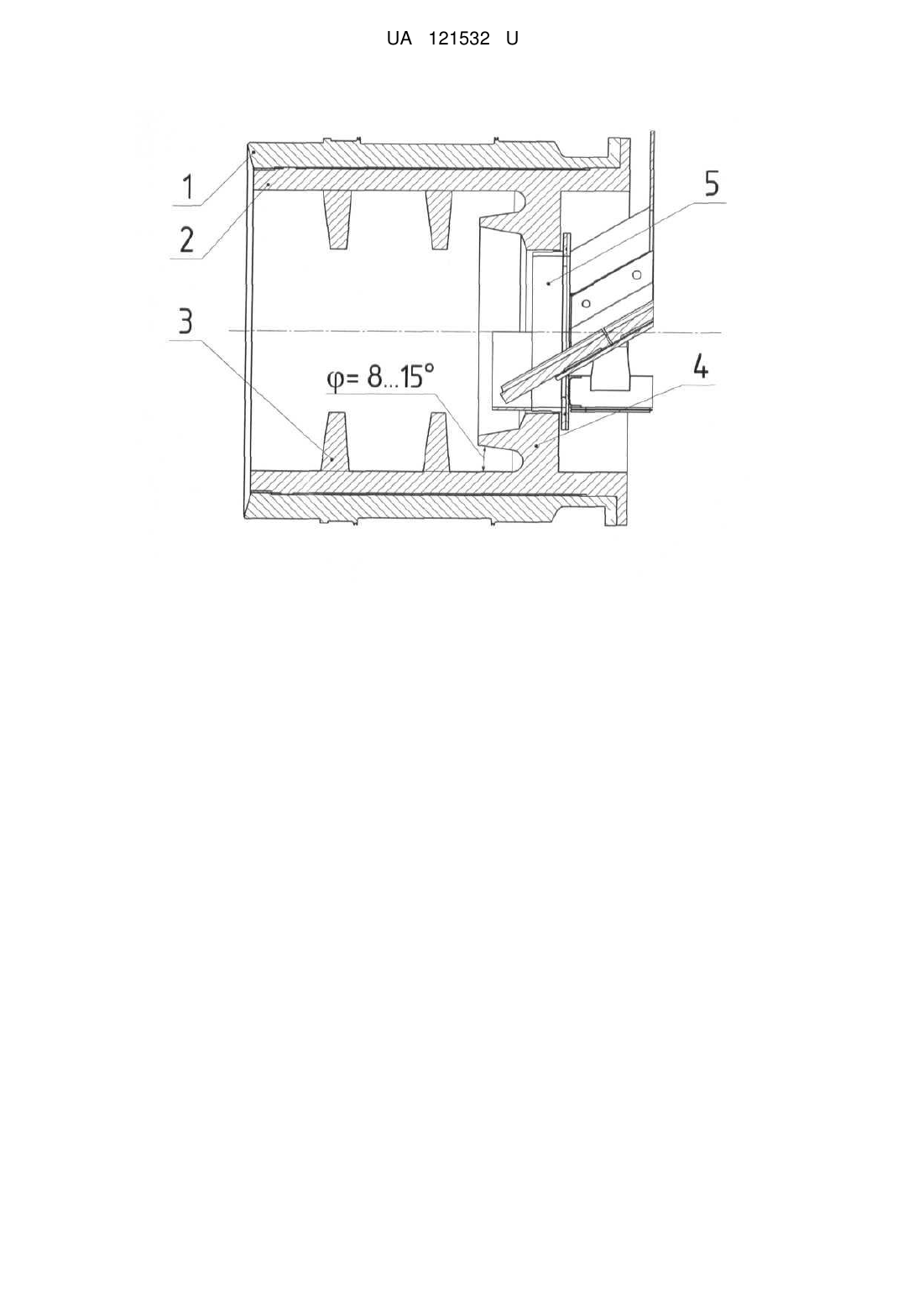

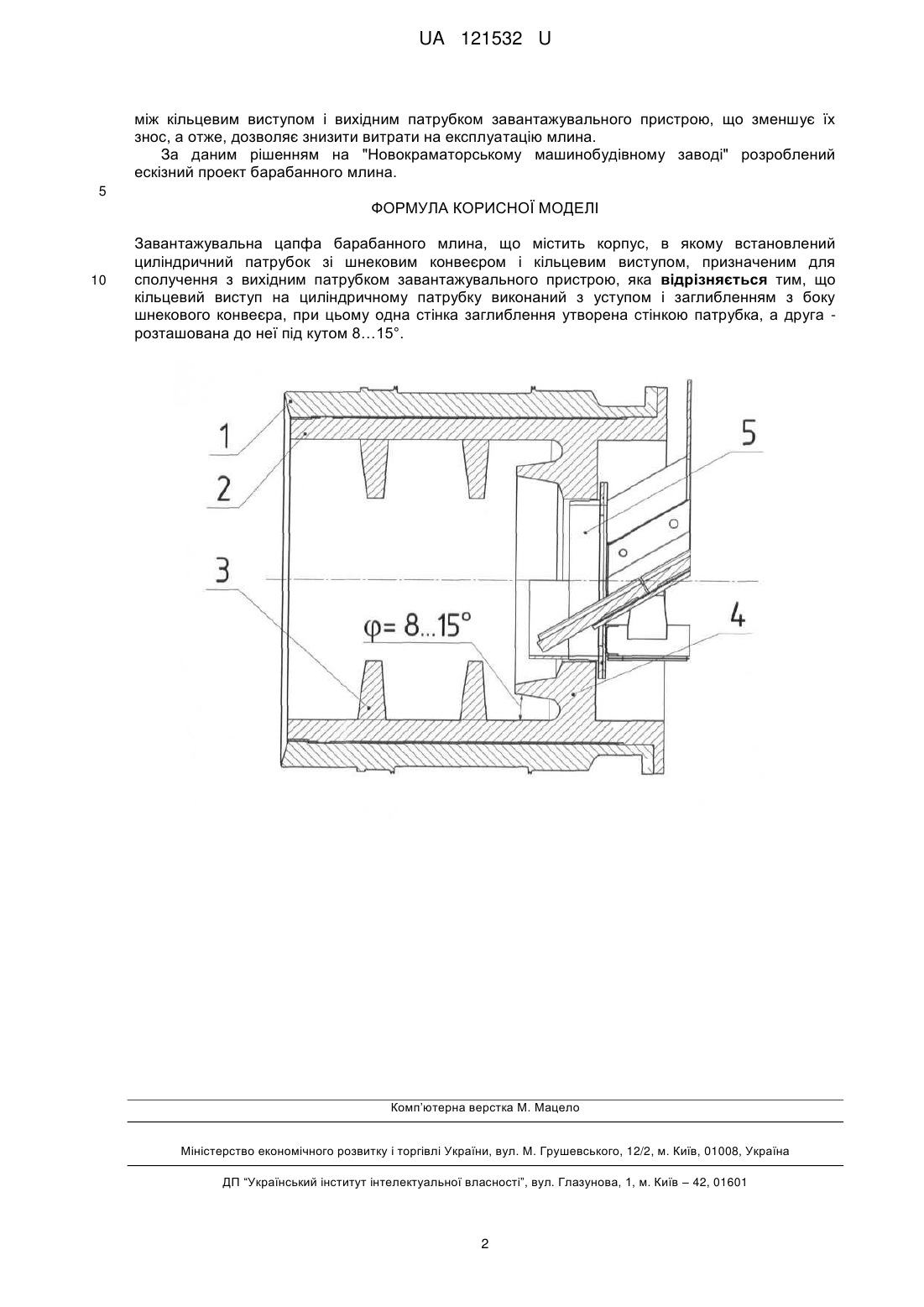

Реферат: Завантажувальна цапфа барабанного млина містить корпус, в якому встановлений циліндричний патрубок зі шнековим конвеєром і кільцевим виступом, призначеним для сполучення з вихідним патрубком завантажувального пристрою, причому кільцевий виступ на циліндричному патрубку виконаний з уступом і заглибленням з боку шнекового конвеєра, при цьому одна стінка заглиблення утворена стінкою патрубка, а друга - розташована до неї під кутом 8…15°. UA 121532 U (12) UA 121532 U UA 121532 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана в машинобудуванні при виготовленні устаткування для збагачення руд корисних копалин. Відомий барабанний млин, завантажувальна цапфа якого виконана у вигляді циліндричного корпусу з встановленим всередині конічним патрубком, покритим футеровочними плитами [див., наприклад, опис до патенту РФ №2203137, МПК В02С 17/04]. Недоліком такої конструкції цапфи є те, що застосування її на млинах з малим діаметром барабана обмежує пропускну здатність завантажувального пристрою, знижуючи при цьому продуктивність млина. Цей недолік усунуто в іншій відомій завантажувальній цапфі барабанного млина, в якій внутрішня поверхня виконана зі шнековим конвеєром [див. опис до патенту України №91532, МПК В02С 17/18]. Така конструкція завантажувальної цапфи є найбільш близькою до тієї, що заявляється, за сукупністю суттєвих ознак і приймається як прототип. У відомої завантажувальної цапфи барабанного млина і тієї, що заявляється, є наступні подібні ознаки: корпус, в якому встановлений циліндричний патрубок зі шнековим конвеєром і кільцевим виступом, призначеним для сполучення з вихідним патрубком завантажувального пристрою. Відоме рішення дозволяє досягти продуктивного завантаження матеріалу на млинах з малим діаметром барабана, однак, потрапляння потоку пульпи при входженні в патрубок в стінку шнекового конвеєра і відкидання частини цього потоку в бік завантажувального пристрою, обумовлює протікання пульпи в зазор між кільцевим виступом і вихідним патрубком завантажувального пристрою. В основу корисної моделі поставлена задача - створити завантажувальну цапфу барабанного млина, яка дозволяє знизити витрати на експлуатацію млина шляхом зменшення зносу її патрубка і вихідного патрубка завантажувального пристрою, за рахунок технічного результату, який полягає в зменшенні кількості пульпи, що потрапляє в зазор між кільцевим виступом і вихідним патрубком завантажувального пристрою. Цей технічний результат досягається тим, що в завантажувальній цапфі барабанного млина, що містить корпус, в якому встановлений циліндричний патрубок зі шнековим конвеєром і кільцевим виступом, призначеним для сполучення з вихідним патрубком завантажувального пристрою, згідно з корисною моделлю, кільцевий виступ на циліндричному патрубку виконаний з уступом і заглибленням з боку шнекового конвеєра, при цьому одна стінка заглиблення утворена стінкою патрубка, а друга - розташована до неї під кутом 8…15°. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. Виконання кільцевого виступу з уступом і заглибленням з боку шнекового конвеєра, де одна стінка заглиблення утворена стінкою патрубка, а друга - розташована до неї під кутом 8…15°, забезпечує зміну напрямку відбитого від стінки шнекового конвеєра потоку пульпи, що зменшує кількість пульпи, яка потрапляє в зазор між кільцевим виступом і вихідним патрубком завантажувального пристрою. Корисна модель пояснюється кресленням. Завантажувальна цапфа барабанного млина містить корпус 1, в якому встановлений циліндричний патрубок 2 зі шнековим конвеєром 3 і кільцевим виступом 4. Кільцевий виступ 4 сполучається з вихідним патрубком 5 завантажувального пристрою. Відмінністю корисної моделі є те, що кільцевий виступ 4 виконаний з уступом і заглибленням з боку шнекового конвеєра 3, при цьому одна стінка заглиблення утворена стінкою патрубка 2, а друга - розташована до неї під кутом φ = 8…15°. Завантажувальна цапфа барабанного млина працює наступним чином. Матеріал для подрібнення разом з водою подається із завантажувального пристрою всередину цапфи і шнековим конвеєром 3 переміщається в камеру подрібнювання. Струмінь пульпи з вихідного патрубка 5 завантажувального пристрою потрапляє на внутрішню поверхню патрубка 2 і, при проходженні шнекового конвеєра 3 через нього, частково відбивається від стінки шнекового конвеєра в сторону кільцевого виступу 4. Частина потоку пульпи, спрямованого до кільцевого виступу 4, заходить в виконане на ньому заглиблення і перенаправляється в зворотну сторону під кутом, перешкоджаючи і змінюючи напрямок решти цього потоку і перешкоджає потраплянню його в зазор між кільцевим виступом і вихідним патрубком завантажувального пристрою. Як видно з опису конструкції і роботи завантажувальної цапфи барабанного млина, за рахунок відмінних ознак корисної моделі, зменшується кількість пульпи, що потрапляє в зазор 1 UA 121532 U між кільцевим виступом і вихідним патрубком завантажувального пристрою, що зменшує їх знос, а отже, дозволяє знизити витрати на експлуатацію млина. За даним рішенням на "Новокраматорському машинобудівному заводі" розроблений ескізний проект барабанного млина. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Завантажувальна цапфа барабанного млина, що містить корпус, в якому встановлений циліндричний патрубок зі шнековим конвеєром і кільцевим виступом, призначеним для сполучення з вихідним патрубком завантажувального пристрою, яка відрізняється тим, що кільцевий виступ на циліндричному патрубку виконаний з уступом і заглибленням з боку шнекового конвеєра, при цьому одна стінка заглиблення утворена стінкою патрубка, а друга розташована до неї під кутом 8…15°. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
