Завантажувальна цапфа барабанного млина

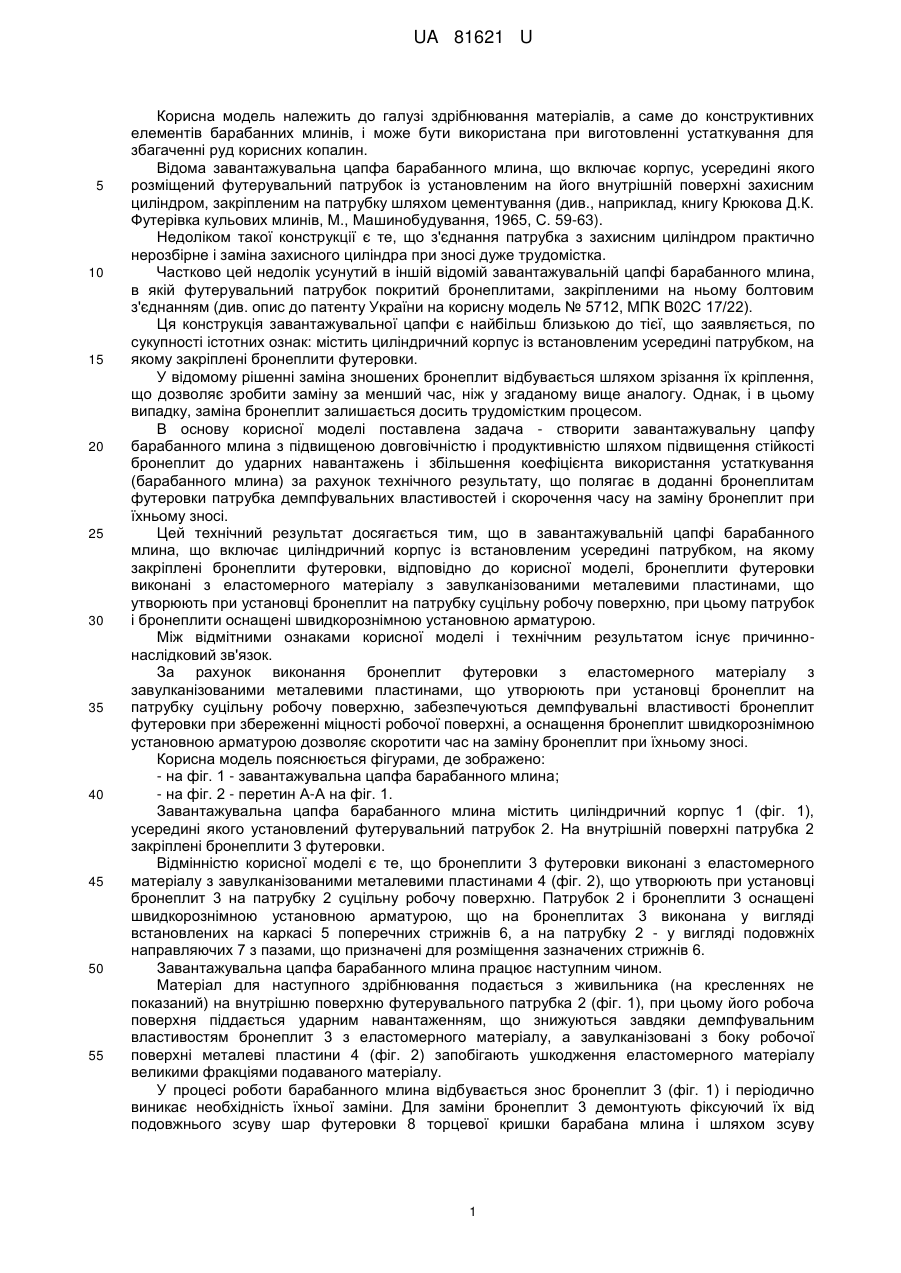

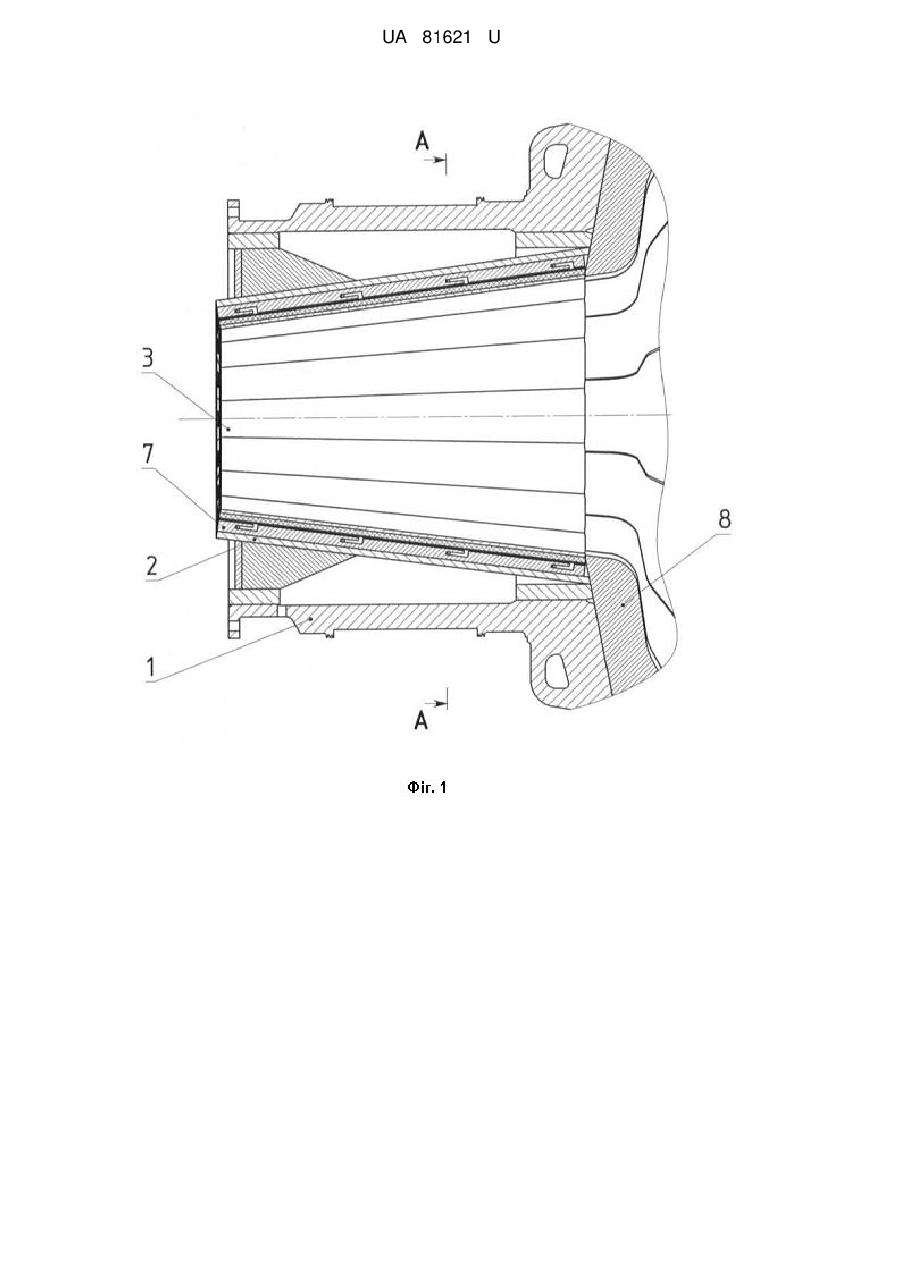

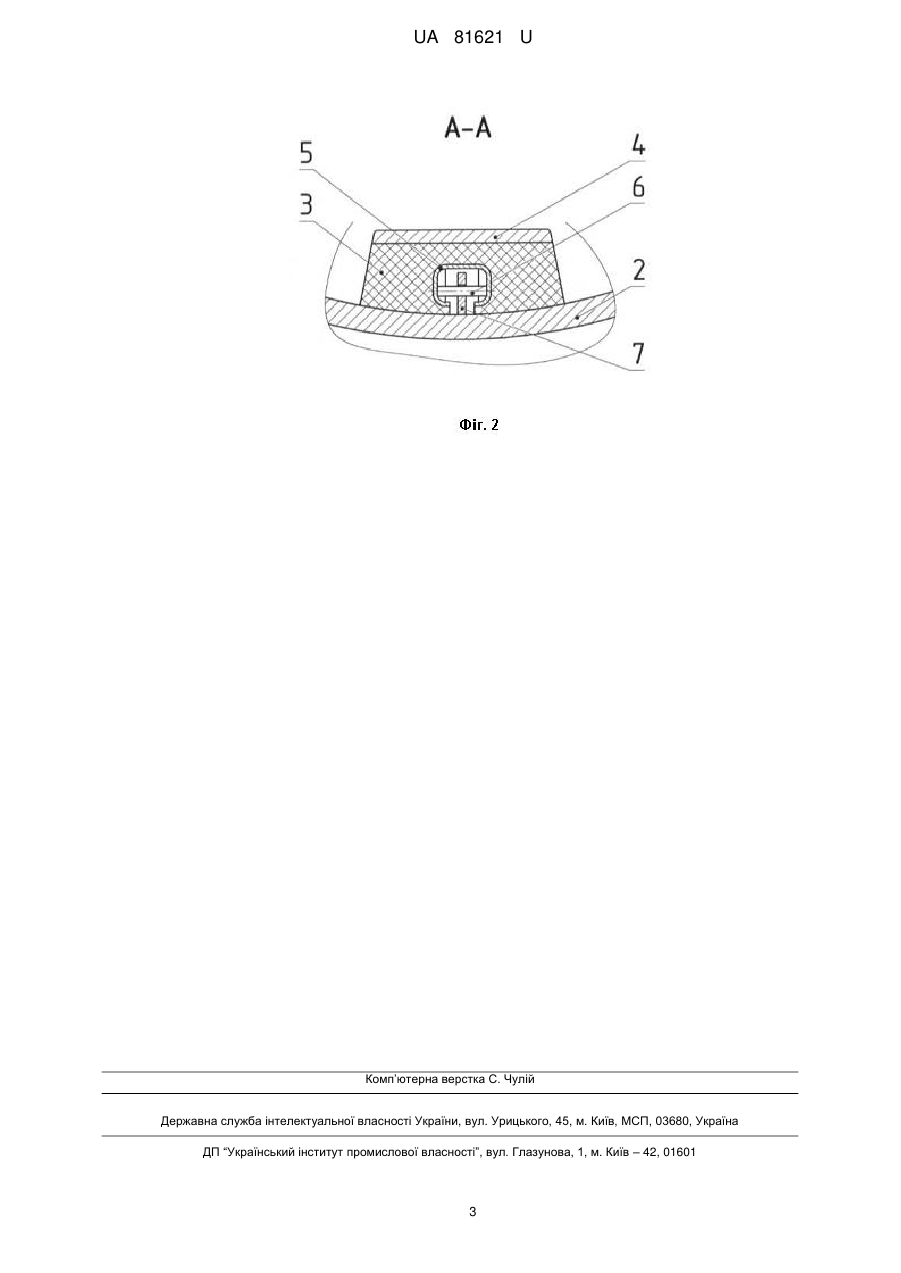

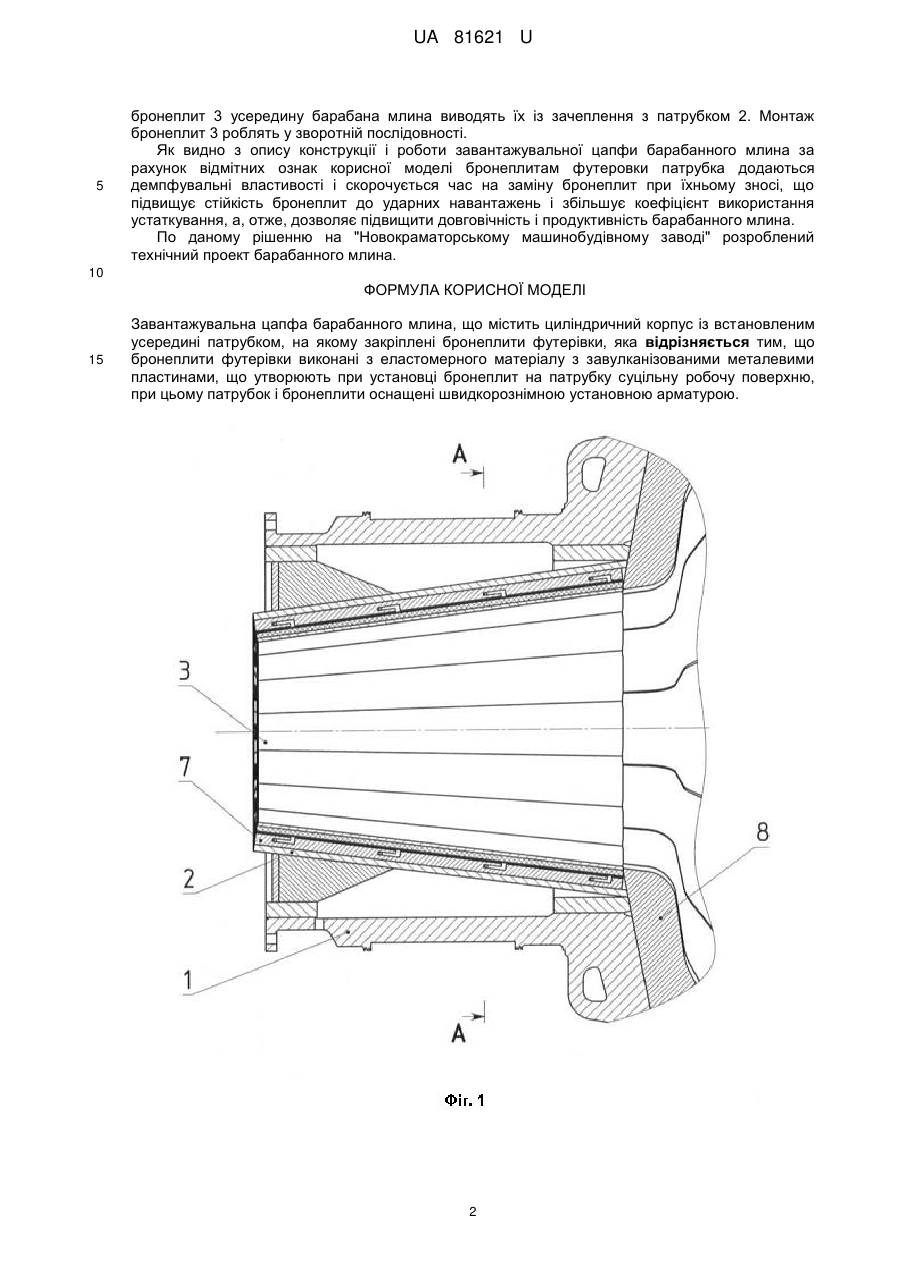

Реферат: Завантажувальна цапфа барабанного млина містить циліндричний корпус із встановленим усередині патрубком, на якому закріплені бронеплити футерівки, причому бронеплити футерівки виконані з еластомерного матеріалу з завулканізованими металевими пластинами, що утворюють при установці бронеплит на патрубку суцільну робочу поверхню, при цьому патрубок і бронеплити оснащені швидкорознімною установною арматурою. UA 81621 U (54) ЗАВАНТАЖУВАЛЬНА ЦАПФА БАРАБАННОГО МЛИНА UA 81621 U UA 81621 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагаченні руд корисних копалин. Відома завантажувальна цапфа барабанного млина, що включає корпус, усередині якого розміщений футерувальний патрубок із установленим на його внутрішній поверхні захисним циліндром, закріпленим на патрубку шляхом цементування (див., наприклад, книгу Крюкова Д.К. Футерівка кульових млинів, М., Машинобудування, 1965, С. 59-63). Недоліком такої конструкції є те, що з'єднання патрубка з захисним циліндром практично нерозбірне і заміна захисного циліндра при зносі дуже трудомістка. Частково цей недолік усунутий в іншій відомій завантажувальній цапфі барабанного млина, в якій футерувальний патрубок покритий бронеплитами, закріпленими на ньому болтовим з'єднанням (див. опис до патенту України на корисну модель № 5712, МПК В02С 17/22). Ця конструкція завантажувальної цапфи є найбільш близькою до тієї, що заявляється, по сукупності істотних ознак: містить циліндричний корпус із встановленим усередині патрубком, на якому закріплені бронеплити футеровки. У відомому рішенні заміна зношених бронеплит відбувається шляхом зрізання їх кріплення, що дозволяє зробити заміну за менший час, ніж у згаданому вище аналогу. Однак, і в цьому випадку, заміна бронеплит залишається досить трудомістким процесом. В основу корисної моделі поставлена задача - створити завантажувальну цапфу барабанного млина з підвищеною довговічністю і продуктивністю шляхом підвищення стійкості бронеплит до ударних навантажень і збільшення коефіцієнта використання устаткування (барабанного млина) за рахунок технічного результату, що полягає в доданні бронеплитам футеровки патрубка демпфувальних властивостей і скорочення часу на заміну бронеплит при їхньому зносі. Цей технічний результат досягається тим, що в завантажувальній цапфі барабанного млина, що включає циліндричний корпус із встановленим усередині патрубком, на якому закріплені бронеплити футеровки, відповідно до корисної моделі, бронеплити футеровки виконані з еластомерного матеріалу з завулканізованими металевими пластинами, що утворюють при установці бронеплит на патрубку суцільну робочу поверхню, при цьому патрубок і бронеплити оснащені швидкорознімною установною арматурою. Між відмітними ознаками корисної моделі і технічним результатом існує причиннонаслідковий зв'язок. За рахунок виконання бронеплит футеровки з еластомерного матеріалу з завулканізованими металевими пластинами, що утворюють при установці бронеплит на патрубку суцільну робочу поверхню, забезпечуються демпфувальні властивості бронеплит футеровки при збереженні міцності робочої поверхні, а оснащення бронеплит швидкорознімною установною арматурою дозволяє скоротити час на заміну бронеплит при їхньому зносі. Корисна модель пояснюється фігурами, де зображено: - на фіг. 1 - завантажувальна цапфа барабанного млина; - на фіг. 2 - перетин А-А на фіг. 1. Завантажувальна цапфа барабанного млина містить циліндричний корпус 1 (фіг. 1), усередині якого установлений футерувальний патрубок 2. На внутрішній поверхні патрубка 2 закріплені бронеплити 3 футеровки. Відмінністю корисної моделі є те, що бронеплити 3 футеровки виконані з еластомерного матеріалу з завулканізованими металевими пластинами 4 (фіг. 2), що утворюють при установці бронеплит 3 на патрубку 2 суцільну робочу поверхню. Патрубок 2 і бронеплити 3 оснащені швидкорознімною установною арматурою, що на бронеплитах 3 виконана у вигляді встановлених на каркасі 5 поперечних стрижнів 6, а на патрубку 2 - у вигляді подовжніх направляючих 7 з пазами, що призначені для розміщення зазначених стрижнів 6. Завантажувальна цапфа барабанного млина працює наступним чином. Матеріал для наступного здрібнювання подається з живильника (на кресленнях не показаний) на внутрішню поверхню футерувального патрубка 2 (фіг. 1), при цьому його робоча поверхня піддається ударним навантаженням, що знижуються завдяки демпфувальним властивостям бронеплит 3 з еластомерного матеріалу, а завулканізовані з боку робочої поверхні металеві пластини 4 (фіг. 2) запобігають ушкодження еластомерного матеріалу великими фракціями подаваного матеріалу. У процесі роботи барабанного млина відбувається знос бронеплит 3 (фіг. 1) і періодично виникає необхідність їхньої заміни. Для заміни бронеплит 3 демонтують фіксуючий їх від подовжнього зсуву шар футеровки 8 торцевої кришки барабана млина і шляхом зсуву 1 UA 81621 U 5 бронеплит 3 усередину барабана млина виводять їх із зачеплення з патрубком 2. Монтаж бронеплит 3 роблять у зворотній послідовності. Як видно з опису конструкції і роботи завантажувальної цапфи барабанного млина за рахунок відмітних ознак корисної моделі бронеплитам футеровки патрубка додаються демпфувальні властивості і скорочується час на заміну бронеплит при їхньому зносі, що підвищує стійкість бронеплит до ударних навантажень і збільшує коефіцієнт використання устаткування, а, отже, дозволяє підвищити довговічність і продуктивність барабанного млина. По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений технічний проект барабанного млина. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Завантажувальна цапфа барабанного млина, що містить циліндричний корпус із встановленим усередині патрубком, на якому закріплені бронеплити футерівки, яка відрізняється тим, що бронеплити футерівки виконані з еластомерного матеріалу з завулканізованими металевими пластинами, що утворюють при установці бронеплит на патрубку суцільну робочу поверхню, при цьому патрубок і бронеплити оснащені швидкорознімною установною арматурою. 2 UA 81621 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
