Завантажувальна цапфа барабанного млина

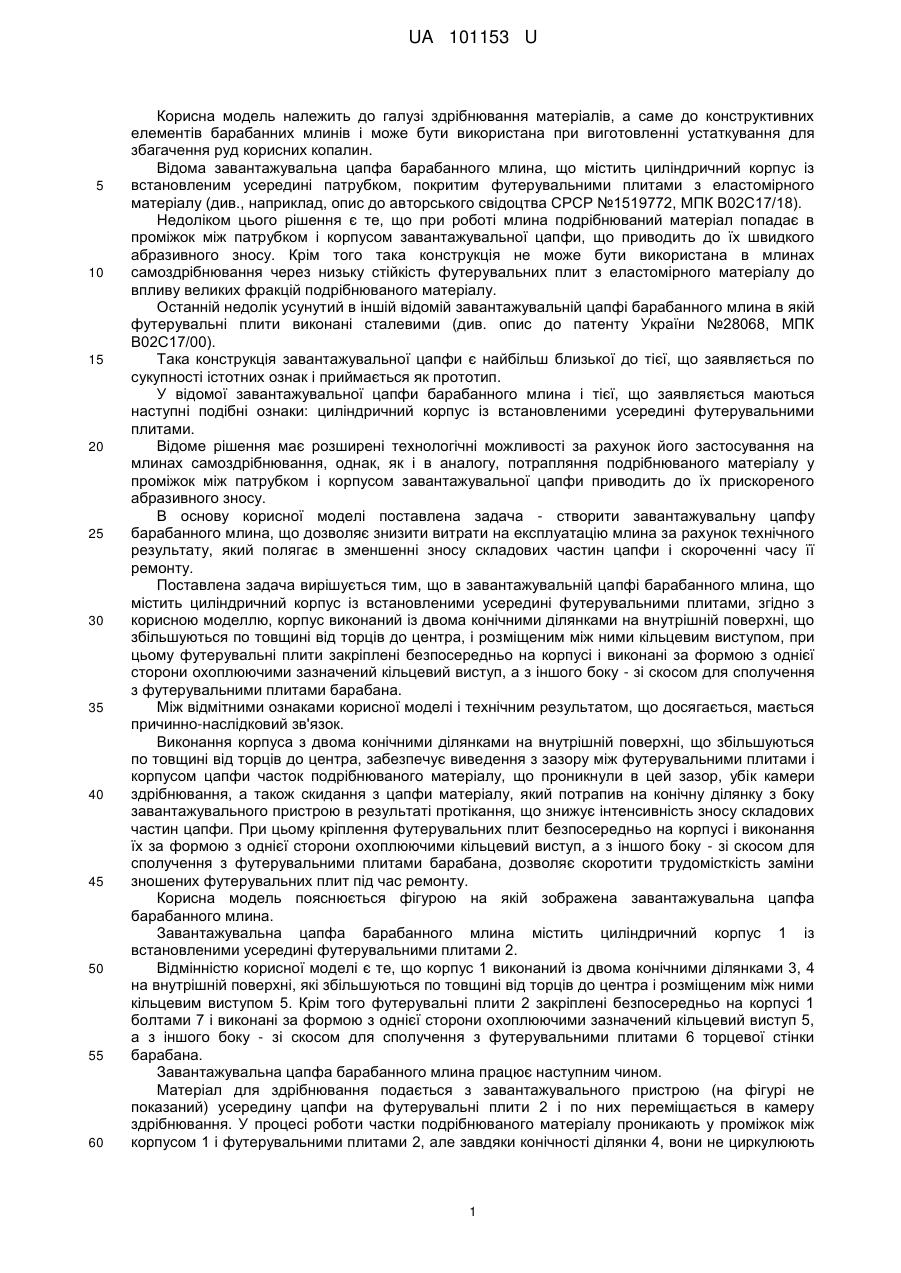

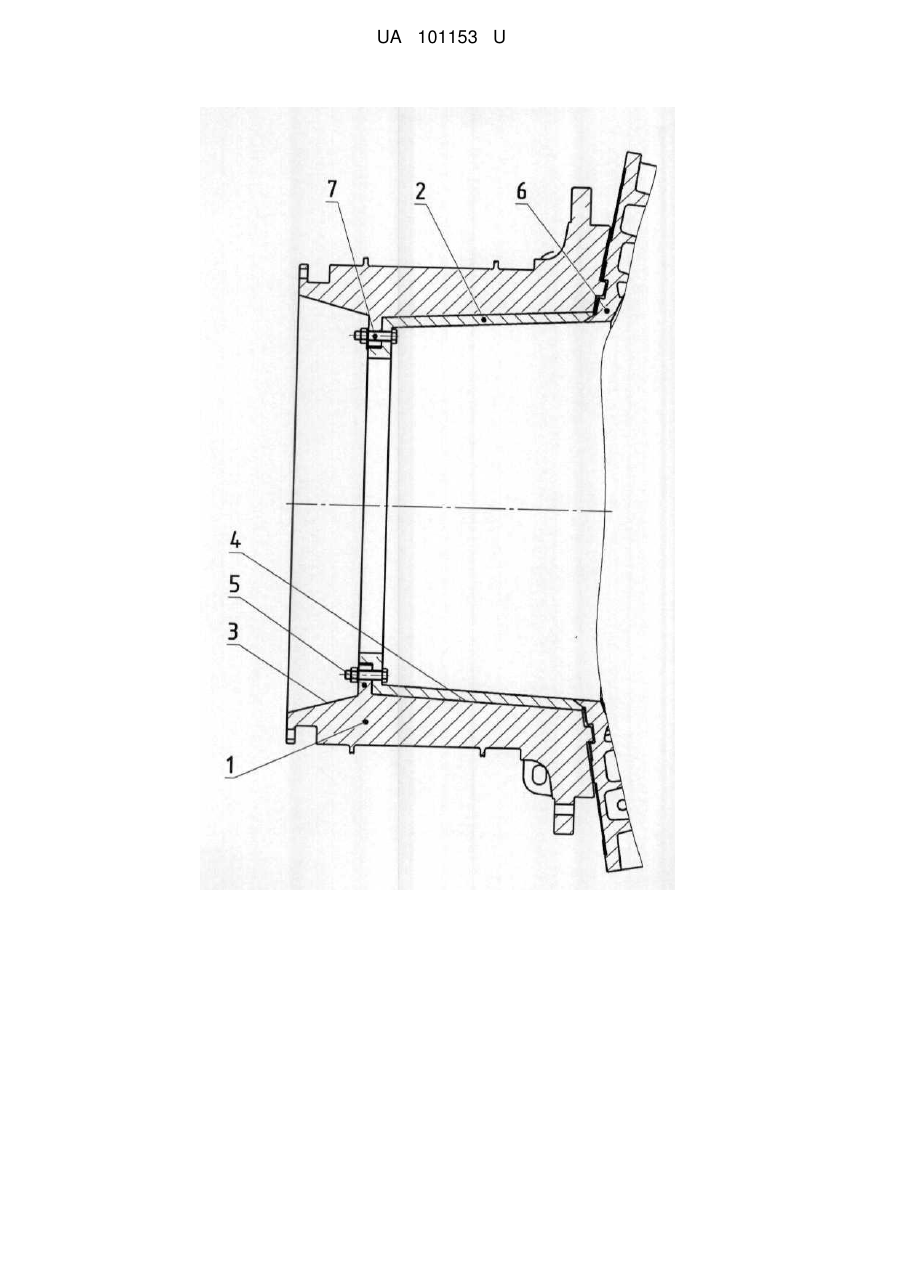

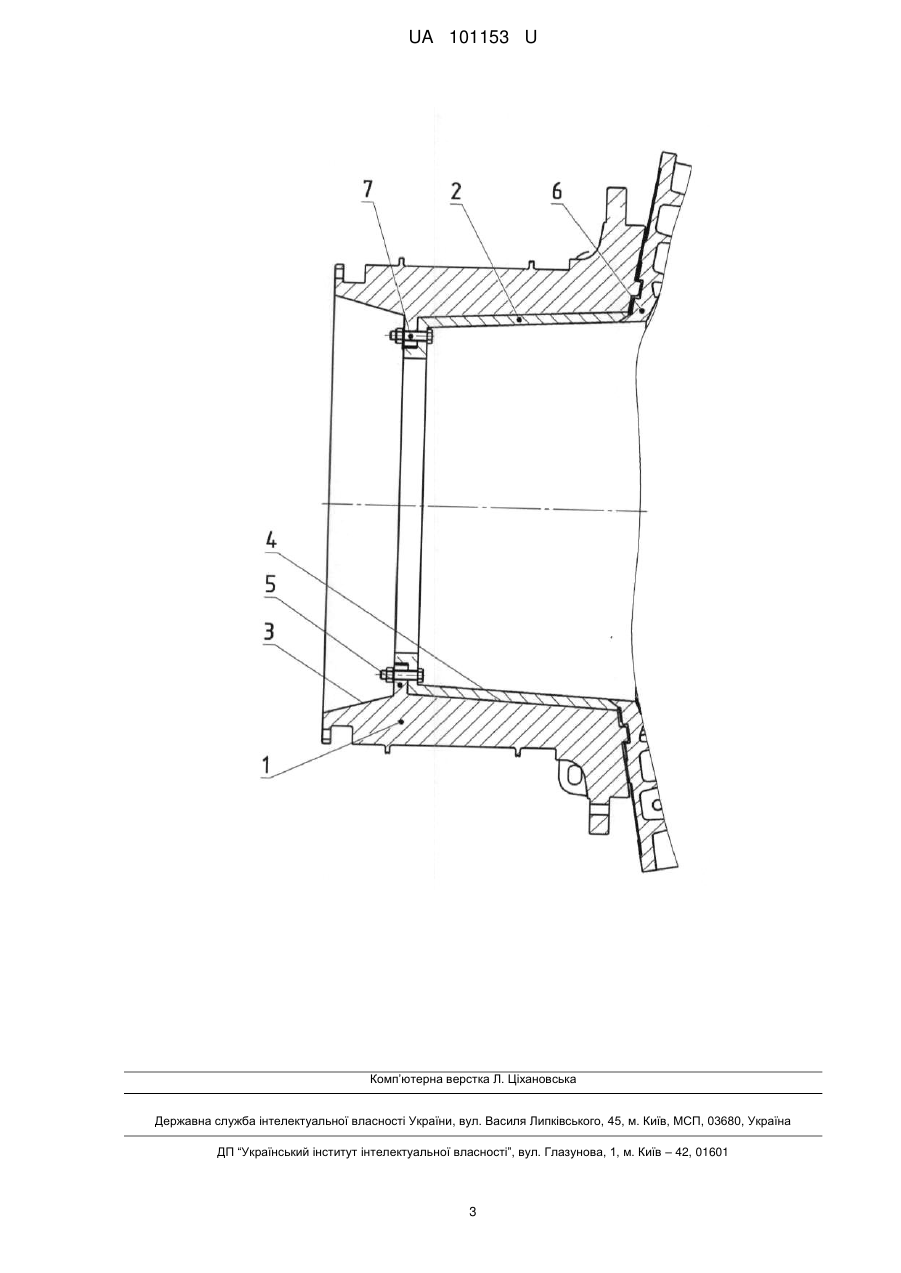

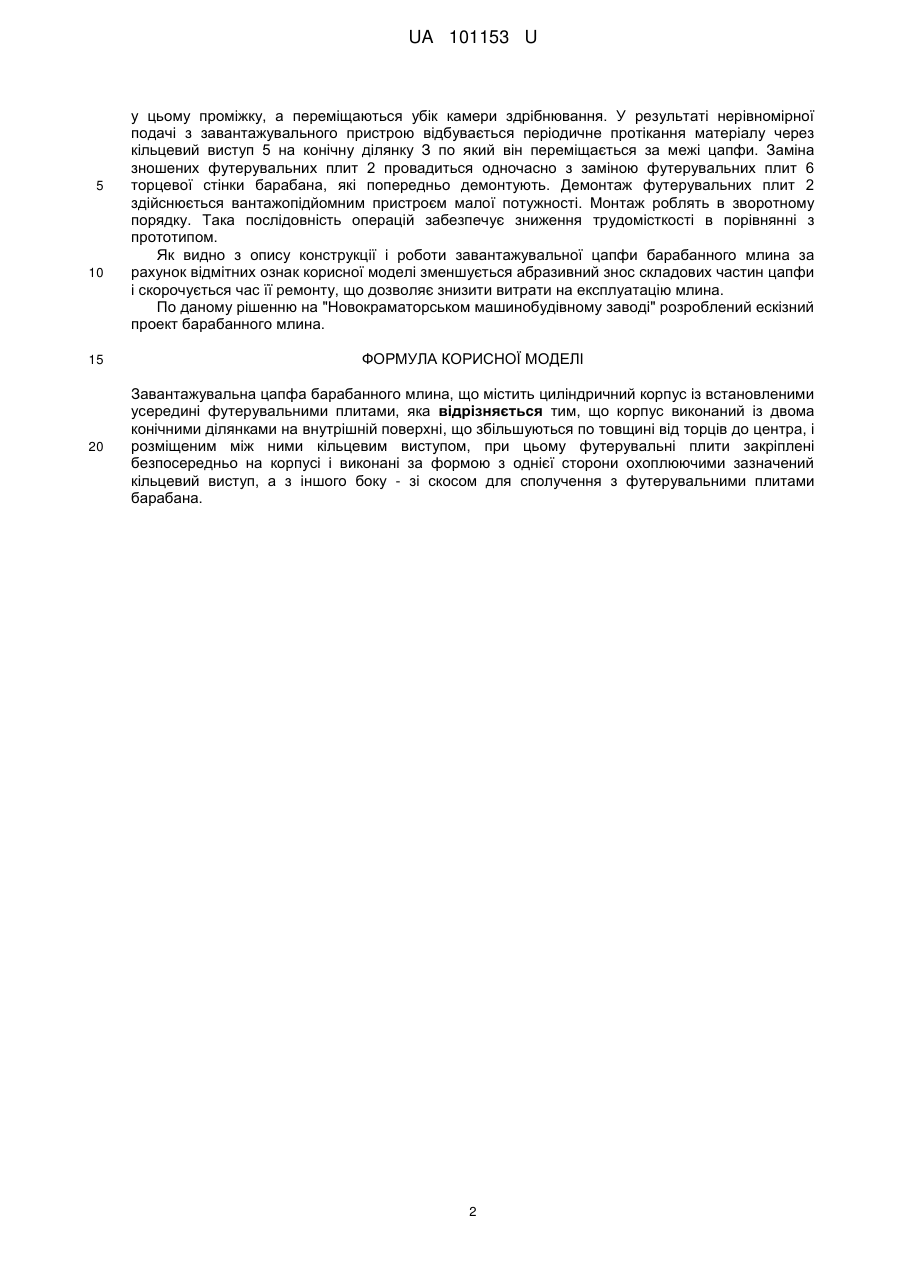

Реферат: Завантажувальна цапфа барабанного млина містить циліндричний корпус із встановленими усередині футерувальними плитами. Корпус виконаний із двома конічними ділянками на внутрішній поверхні, що збільшуються по товщині від торців до центра, і розміщеним між ними кільцевим виступом. При цьому футерувальні плити закріплені безпосередньо на корпусі і виконані за формою з однієї сторони охоплюючими зазначений кільцевий виступ, а з іншого боку - зі скосом для сполучення з футерувальними плитами барабана. UA 101153 U (54) ЗАВАНТАЖУВАЛЬНА ЦАПФА БАРАБАННОГО МЛИНА UA 101153 U UA 101153 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відома завантажувальна цапфа барабанного млина, що містить циліндричний корпус із встановленим усередині патрубком, покритим футерувальними плитами з еластомірного матеріалу (див., наприклад, опис до авторського свідоцтва СРСР №1519772, МПК В02С17/18). Недоліком цього рішення є те, що при роботі млина подрібнюваний матеріал попадає в проміжок між патрубком і корпусом завантажувальної цапфи, що приводить до їх швидкого абразивного зносу. Крім того така конструкція не може бути використана в млинах самоздрібнювання через низьку стійкість футерувальних плит з еластомірного матеріалу до впливу великих фракцій подрібнюваного матеріалу. Останній недолік усунутий в іншій відомій завантажувальній цапфі барабанного млина в якій футерувальні плити виконані сталевими (див. опис до патенту України №28068, МПК В02С17/00). Така конструкція завантажувальної цапфи є найбільш близької до тієї, що заявляється по сукупності істотних ознак і приймається як прототип. У відомої завантажувальної цапфи барабанного млина і тієї, що заявляється маються наступні подібні ознаки: циліндричний корпус із встановленими усередині футерувальними плитами. Відоме рішення має розширені технологічні можливості за рахунок його застосування на млинах самоздрібнювання, однак, як і в аналогу, потрапляння подрібнюваного матеріалу у проміжок між патрубком і корпусом завантажувальної цапфи приводить до їх прискореного абразивного зносу. В основу корисної моделі поставлена задача - створити завантажувальну цапфу барабанного млина, що дозволяє знизити витрати на експлуатацію млина за рахунок технічного результату, який полягає в зменшенні зносу складових частин цапфи і скороченні часу її ремонту. Поставлена задача вирішується тим, що в завантажувальній цапфі барабанного млина, що містить циліндричний корпус із встановленими усередині футерувальними плитами, згідно з корисною моделлю, корпус виконаний із двома конічними ділянками на внутрішній поверхні, що збільшуються по товщині від торців до центра, і розміщеним між ними кільцевим виступом, при цьому футерувальні плити закріплені безпосередньо на корпусі і виконані за формою з однієї сторони охоплюючими зазначений кільцевий виступ, а з іншого боку - зі скосом для сполучення з футерувальними плитами барабана. Між відмітними ознаками корисної моделі і технічним результатом, що досягається, мається причинно-наслідковий зв'язок. Виконання корпуса з двома конічними ділянками на внутрішній поверхні, що збільшуються по товщині від торців до центра, забезпечує виведення з зазору між футерувальними плитами і корпусом цапфи часток подрібнюваного матеріалу, що проникнули в цей зазор, убік камери здрібнювання, а також скидання з цапфи матеріалу, який потрапив на конічну ділянку з боку завантажувального пристрою в результаті протікання, що знижує інтенсивність зносу складових частин цапфи. При цьому кріплення футерувальних плит безпосередньо на корпусі і виконання їх за формою з однієї сторони охоплюючими кільцевий виступ, а з іншого боку - зі скосом для сполучення з футерувальними плитами барабана, дозволяє скоротити трудомісткість заміни зношених футерувальних плит під час ремонту. Корисна модель пояснюється фігурою на якій зображена завантажувальна цапфа барабанного млина. Завантажувальна цапфа барабанного млина містить циліндричний корпус 1 із встановленими усередині футерувальними плитами 2. Відмінністю корисної моделі є те, що корпус 1 виконаний із двома конічними ділянками 3, 4 на внутрішній поверхні, які збільшуються по товщині від торців до центра і розміщеним між ними кільцевим виступом 5. Крім того футерувальні плити 2 закріплені безпосередньо на корпусі 1 болтами 7 і виконані за формою з однієї сторони охоплюючими зазначений кільцевий виступ 5, а з іншого боку - зі скосом для сполучення з футерувальними плитами 6 торцевої стінки барабана. Завантажувальна цапфа барабанного млина працює наступним чином. Матеріал для здрібнювання подається з завантажувального пристрою (на фігурі не показаний) усередину цапфи на футерувальні плити 2 і по них переміщається в камеру здрібнювання. У процесі роботи частки подрібнюваного матеріалу проникають у проміжок між корпусом 1 і футерувальними плитами 2, але завдяки конічності ділянки 4, вони не циркулюють 1 UA 101153 U 5 10 у цьому проміжку, а переміщаються убік камери здрібнювання. У результаті нерівномірної подачі з завантажувального пристрою відбувається періодичне протікання матеріалу через кільцевий виступ 5 на конічну ділянку З по який він переміщається за межі цапфи. Заміна зношених футерувальних плит 2 провадиться одночасно з заміною футерувальних плит 6 торцевої стінки барабана, які попередньо демонтують. Демонтаж футерувальних плит 2 здійснюється вантажопідйомним пристроєм малої потужності. Монтаж роблять в зворотному порядку. Така послідовність операцій забезпечує зниження трудомісткості в порівнянні з прототипом. Як видно з опису конструкції і роботи завантажувальної цапфи барабанного млина за рахунок відмітних ознак корисної моделі зменшується абразивний знос складових частин цапфи і скорочується час її ремонту, що дозволяє знизити витрати на експлуатацію млина. По даному рішенню на "Новокраматорськом машинобудівному заводі" розроблений ескізний проект барабанного млина. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Завантажувальна цапфа барабанного млина, що містить циліндричний корпус із встановленими усередині футерувальними плитами, яка відрізняється тим, що корпус виконаний із двома конічними ділянками на внутрішній поверхні, що збільшуються по товщині від торців до центра, і розміщеним між ними кільцевим виступом, при цьому футерувальні плити закріплені безпосередньо на корпусі і виконані за формою з однієї сторони охоплюючими зазначений кільцевий виступ, а з іншого боку - зі скосом для сполучення з футерувальними плитами барабана. 2 UA 101153 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
