Спосіб очищення, збирання та складування електростатично заряджених матеріалів

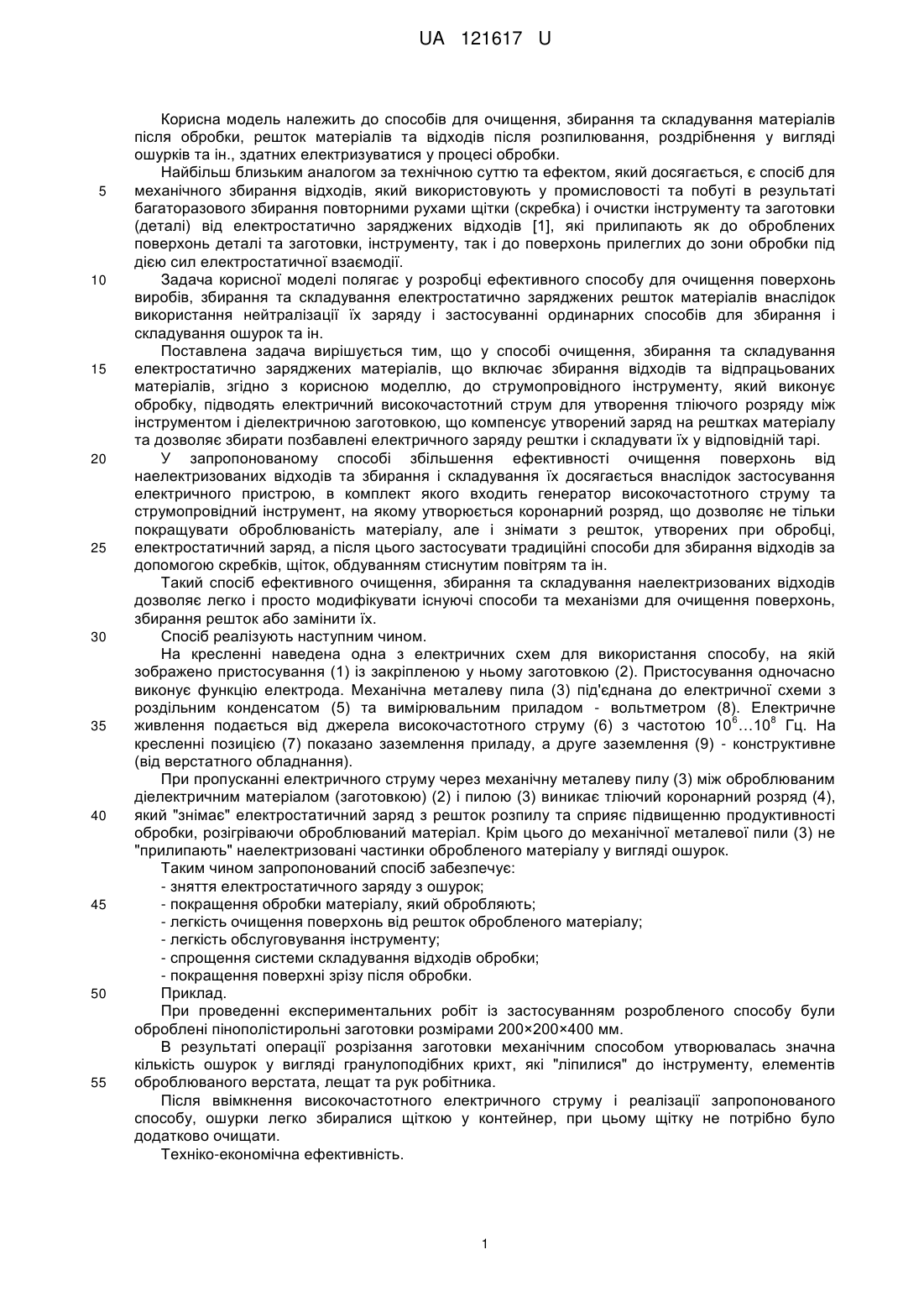

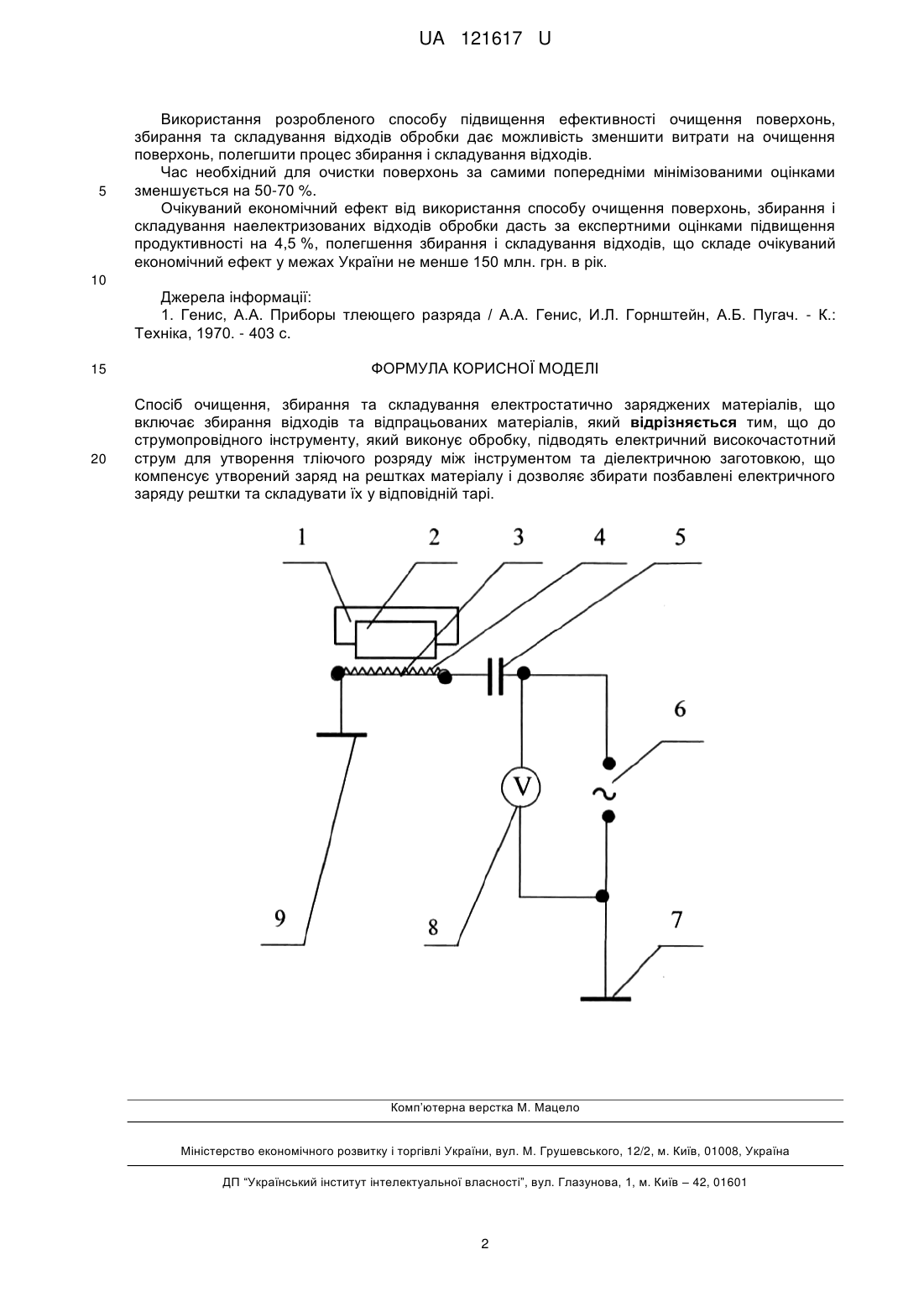

Реферат: Спосіб очищення, збирання та складування електростатично заряджених матеріалів включає збирання відходів та відпрацьованих матеріалів. До струмопровідного інструменту, який виконує обробку, підводять електричний високочастотний струм для утворення тліючого розряду між інструментом та діелектричною заготовкою, що компенсує утворений заряд на рештках матеріалу і дозволяє збирати позбавлені електричного заряду рештки та складувати їх у відповідній тарі. UA 121617 U (54) СПОСІБ ОЧИЩЕННЯ, ЗБИРАННЯ ТА СКЛАДУВАННЯ ЕЛЕКТРОСТАТИЧНО ЗАРЯДЖЕНИХ МАТЕРІАЛІВ UA 121617 U UA 121617 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів для очищення, збирання та складування матеріалів після обробки, решток матеріалів та відходів після розпилювання, роздрібнення у вигляді ошурків та ін., здатних електризуватися у процесі обробки. Найбільш близьким аналогом за технічною суттю та ефектом, який досягається, є спосіб для механічного збирання відходів, який використовують у промисловості та побуті в результаті багаторазового збирання повторними рухами щітки (скребка) і очистки інструменту та заготовки (деталі) від електростатично заряджених відходів [1], які прилипають як до оброблених поверхонь деталі та заготовки, інструменту, так і до поверхонь прилеглих до зони обробки під дією сил електростатичної взаємодії. Задача корисної моделі полягає у розробці ефективного способу для очищення поверхонь виробів, збирання та складування електростатично заряджених решток матеріалів внаслідок використання нейтралізації їх заряду і застосуванні ординарних способів для збирання і складування ошурок та ін. Поставлена задача вирішується тим, що у способі очищення, збирання та складування електростатично заряджених матеріалів, що включає збирання відходів та відпрацьованих матеріалів, згідно з корисною моделлю, до струмопровідного інструменту, який виконує обробку, підводять електричний високочастотний струм для утворення тліючого розряду між інструментом і діелектричною заготовкою, що компенсує утворений заряд на рештках матеріалу та дозволяє збирати позбавлені електричного заряду рештки і складувати їх у відповідній тарі. У запропонованому способі збільшення ефективності очищення поверхонь від наелектризованих відходів та збирання і складування їх досягається внаслідок застосування електричного пристрою, в комплект якого входить генератор високочастотного струму та струмопровідний інструмент, на якому утворюється коронарний розряд, що дозволяє не тільки покращувати оброблюваність матеріалу, але і знімати з решток, утворених при обробці, електростатичний заряд, а після цього застосувати традиційні способи для збирання відходів за допомогою скребків, щіток, обдуванням стиснутим повітрям та ін. Такий спосіб ефективного очищення, збирання та складування наелектризованих відходів дозволяє легко і просто модифікувати існуючі способи та механізми для очищення поверхонь, збирання решток або замінити їх. Спосіб реалізують наступним чином. На кресленні наведена одна з електричних схем для використання способу, на якій зображено пристосування (1) із закріпленою у ньому заготовкою (2). Пристосування одночасно виконує функцію електрода. Механічна металеву пила (3) під'єднана до електричної схеми з роздільним конденсатом (5) та вимірювальним приладом - вольтметром (8). Електричне 6 8 живлення подається від джерела високочастотного струму (6) з частотою 10 …10 Гц. На кресленні позицією (7) показано заземлення приладу, а друге заземлення (9) - конструктивне (від верстатного обладнання). При пропусканні електричного струму через механічну металеву пилу (3) між оброблюваним діелектричним матеріалом (заготовкою) (2) і пилою (3) виникає тліючий коронарний розряд (4), який "знімає" електростатичний заряд з решток розпилу та сприяє підвищенню продуктивності обробки, розігріваючи оброблюваний матеріал. Крім цього до механічної металевої пили (3) не "прилипають" наелектризовані частинки обробленого матеріалу у вигляді ошурок. Таким чином запропонований спосіб забезпечує: - зняття електростатичного заряду з ошурок; - покращення обробки матеріалу, який обробляють; - легкість очищення поверхонь від решток обробленого матеріалу; - легкість обслуговування інструменту; - спрощення системи складування відходів обробки; - покращення поверхні зрізу після обробки. Приклад. При проведенні експериментальних робіт із застосуванням розробленого способу були оброблені пінополістирольні заготовки розмірами 200×200×400 мм. В результаті операції розрізання заготовки механічним способом утворювалась значна кількість ошурок у вигляді гранулоподібних крихт, які "ліпилися" до інструменту, елементів оброблюваного верстата, лещат та рук робітника. Після ввімкнення високочастотного електричного струму і реалізації запропонованого способу, ошурки легко збиралися щіткою у контейнер, при цьому щітку не потрібно було додатково очищати. Техніко-економічна ефективність. 1 UA 121617 U 5 Використання розробленого способу підвищення ефективності очищення поверхонь, збирання та складування відходів обробки дає можливість зменшити витрати на очищення поверхонь, полегшити процес збирання і складування відходів. Час необхідний для очистки поверхонь за самими попередніми мінімізованими оцінками зменшується на 50-70 %. Очікуваний економічний ефект від використання способу очищення поверхонь, збирання і складування наелектризованих відходів обробки дасть за експертними оцінками підвищення продуктивності на 4,5 %, полегшення збирання і складування відходів, що складе очікуваний економічний ефект у межах України не менше 150 млн. грн. в рік. 10 Джерела інформації: 1. Генис, А.А. Приборы тлеющего разряда / А.А. Генис, И.Л. Горнштейн, А.Б. Пугач. - К.: Техніка, 1970. - 403 с. 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб очищення, збирання та складування електростатично заряджених матеріалів, що включає збирання відходів та відпрацьованих матеріалів, який відрізняється тим, що до струмопровідного інструменту, який виконує обробку, підводять електричний високочастотний струм для утворення тліючого розряду між інструментом та діелектричною заготовкою, що компенсує утворений заряд на рештках матеріалу і дозволяє збирати позбавлені електричного заряду рештки та складувати їх у відповідній тарі. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
