Пристрій для локального підґрунтового мікрозрошення плодових культур

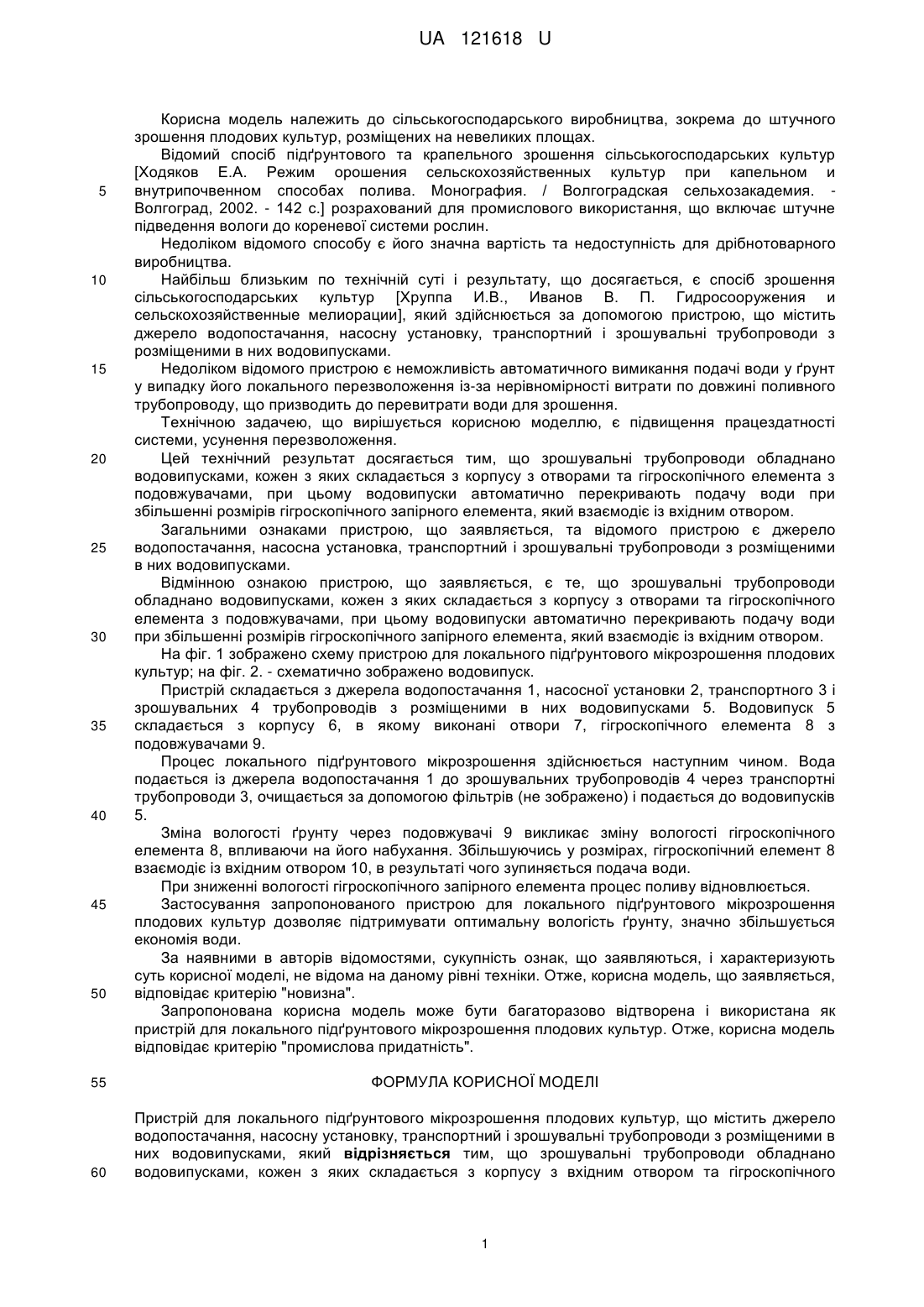

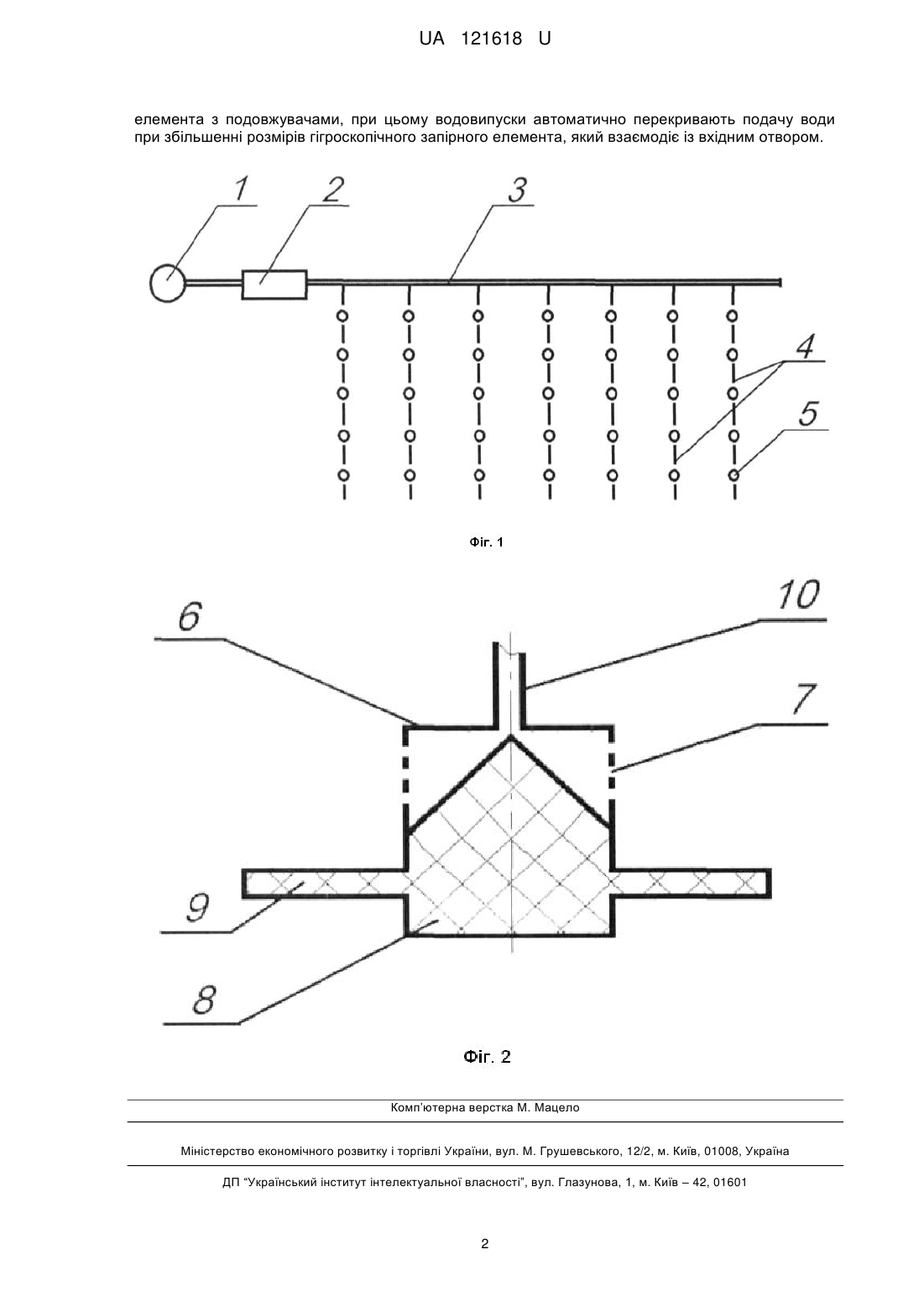

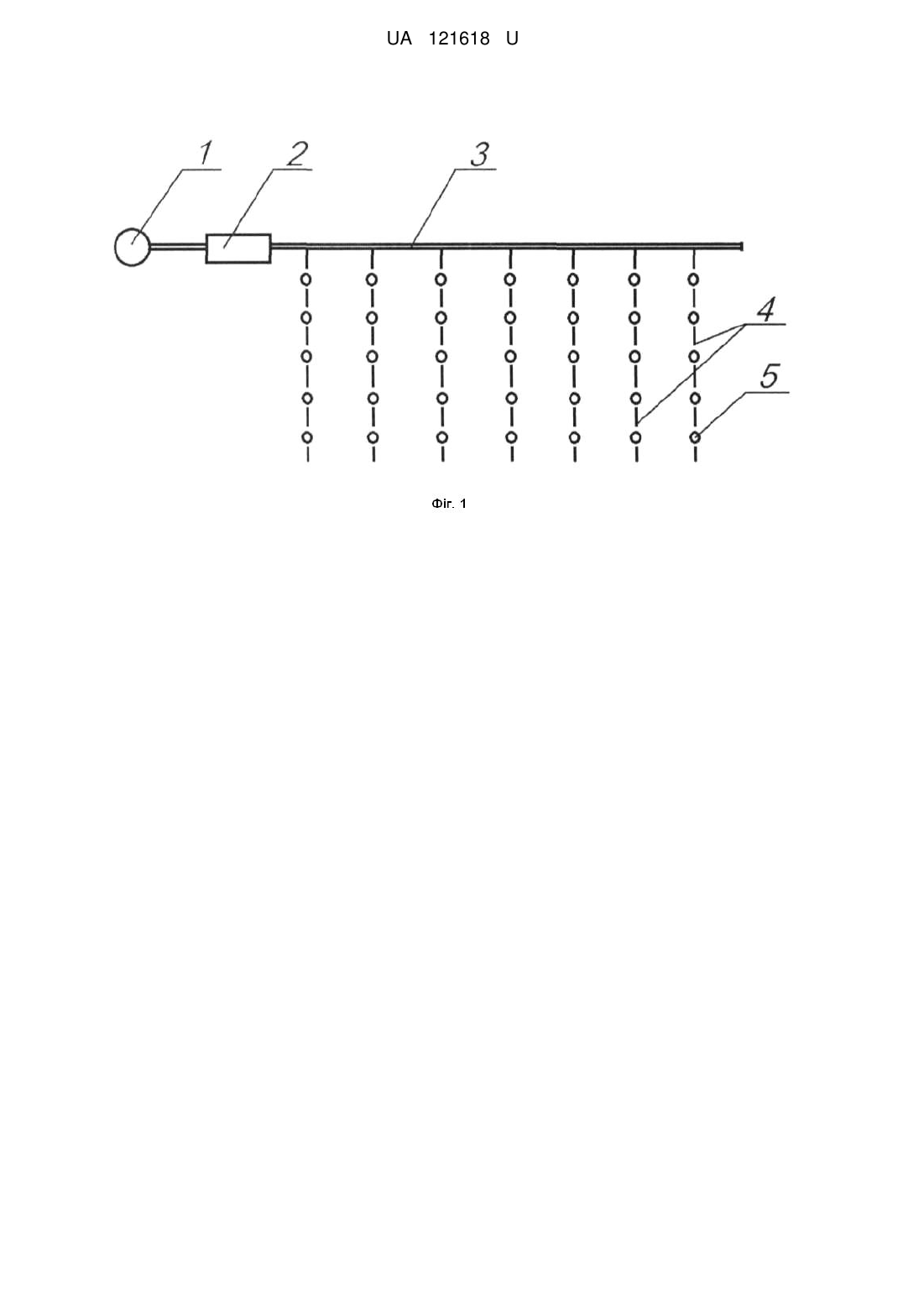

Реферат: Пристрій для локального підґрунтового мікрозрошення плодових культур містить джерело водопостачання, насосну установку, транспортний і зрошувальні трубопроводи, які обладнано водовипусками. Водовипуск складається з корпусу з вхідним отвором та гігроскопічного елемента з подовжувачами. При цьому водовипуски автоматично перекривають подачу води при збільшенні розмірів гігроскопічного запірного елемента, який взаємодіє із вхідним отвором. UA 121618 U (12) UA 121618 U UA 121618 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва, зокрема до штучного зрошення плодових культур, розміщених на невеликих площах. Відомий спосіб підґрунтового та крапельного зрошення сільськогосподарських культур [Ходяков Е.А. Режим орошения сельскохозяйственных культур при капельном и внутрипочвенном способах полива. Монография. / Волгоградская сельхозакадемия. Волгоград, 2002. - 142 с.] розрахований для промислового використання, що включає штучне підведення вологи до кореневої системи рослин. Недоліком відомого способу є його значна вартість та недоступність для дрібнотоварного виробництва. Найбільш близьким по технічній суті і результату, що досягається, є спосіб зрошення сільськогосподарських культур [Хруппа И.В., Иванов В. П. Гидросооружения и сельскохозяйственные мелиорации], який здійснюється за допомогою пристрою, що містить джерело водопостачання, насосну установку, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками. Недоліком відомого пристрою є неможливість автоматичного вимикання подачі води у ґрунт у випадку його локального перезволоження із-за нерівномірності витрати по довжині поливного трубопроводу, що призводить до перевитрати води для зрошення. Технічною задачею, що вирішується корисною моделлю, є підвищення працездатності системи, усунення перезволоження. Цей технічний результат досягається тим, що зрошувальні трубопроводи обладнано водовипусками, кожен з яких складається з корпусу з отворами та гігроскопічного елемента з подовжувачами, при цьому водовипуски автоматично перекривають подачу води при збільшенні розмірів гігроскопічного запірного елемента, який взаємодіє із вхідним отвором. Загальними ознаками пристрою, що заявляється, та відомого пристрою є джерело водопостачання, насосна установка, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками. Відмінною ознакою пристрою, що заявляється, є те, що зрошувальні трубопроводи обладнано водовипусками, кожен з яких складається з корпусу з отворами та гігроскопічного елемента з подовжувачами, при цьому водовипуски автоматично перекривають подачу води при збільшенні розмірів гігроскопічного запірного елемента, який взаємодіє із вхідним отвором. На фіг. 1 зображено схему пристрою для локального підґрунтового мікрозрошення плодових культур; на фіг. 2. - схематично зображено водовипуск. Пристрій складається з джерела водопостачання 1, насосної установки 2, транспортного 3 і зрошувальних 4 трубопроводів з розміщеними в них водовипусками 5. Водовипуск 5 складається з корпусу 6, в якому виконані отвори 7, гігроскопічного елемента 8 з подовжувачами 9. Процес локального підґрунтового мікрозрошення здійснюється наступним чином. Вода подається із джерела водопостачання 1 до зрошувальних трубопроводів 4 через транспортні трубопроводи 3, очищається за допомогою фільтрів (не зображено) і подається до водовипусків 5. Зміна вологості ґрунту через подовжувачі 9 викликає зміну вологості гігроскопічного елемента 8, впливаючи на його набухання. Збільшуючись у розмірах, гігроскопічний елемент 8 взаємодіє із вхідним отвором 10, в результаті чого зупиняється подача води. При зниженні вологості гігроскопічного запірного елемента процес поливу відновлюється. Застосування запропонованого пристрою для локального підґрунтового мікрозрошення плодових культур дозволяє підтримувати оптимальну вологість ґрунту, значно збільшується економія води. За наявними в авторів відомостями, сукупність ознак, що заявляються, і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для локального підґрунтового мікрозрошення плодових культур. Отже, корисна модель відповідає критерію "промислова придатність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для локального підґрунтового мікрозрошення плодових культур, що містить джерело водопостачання, насосну установку, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками, який відрізняється тим, що зрошувальні трубопроводи обладнано водовипусками, кожен з яких складається з корпусу з вхідним отвором та гігроскопічного 1 UA 121618 U елемента з подовжувачами, при цьому водовипуски автоматично перекривають подачу води при збільшенні розмірів гігроскопічного запірного елемента, який взаємодіє із вхідним отвором. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
