Клиновий гаситель коливань візка вантажного вагона

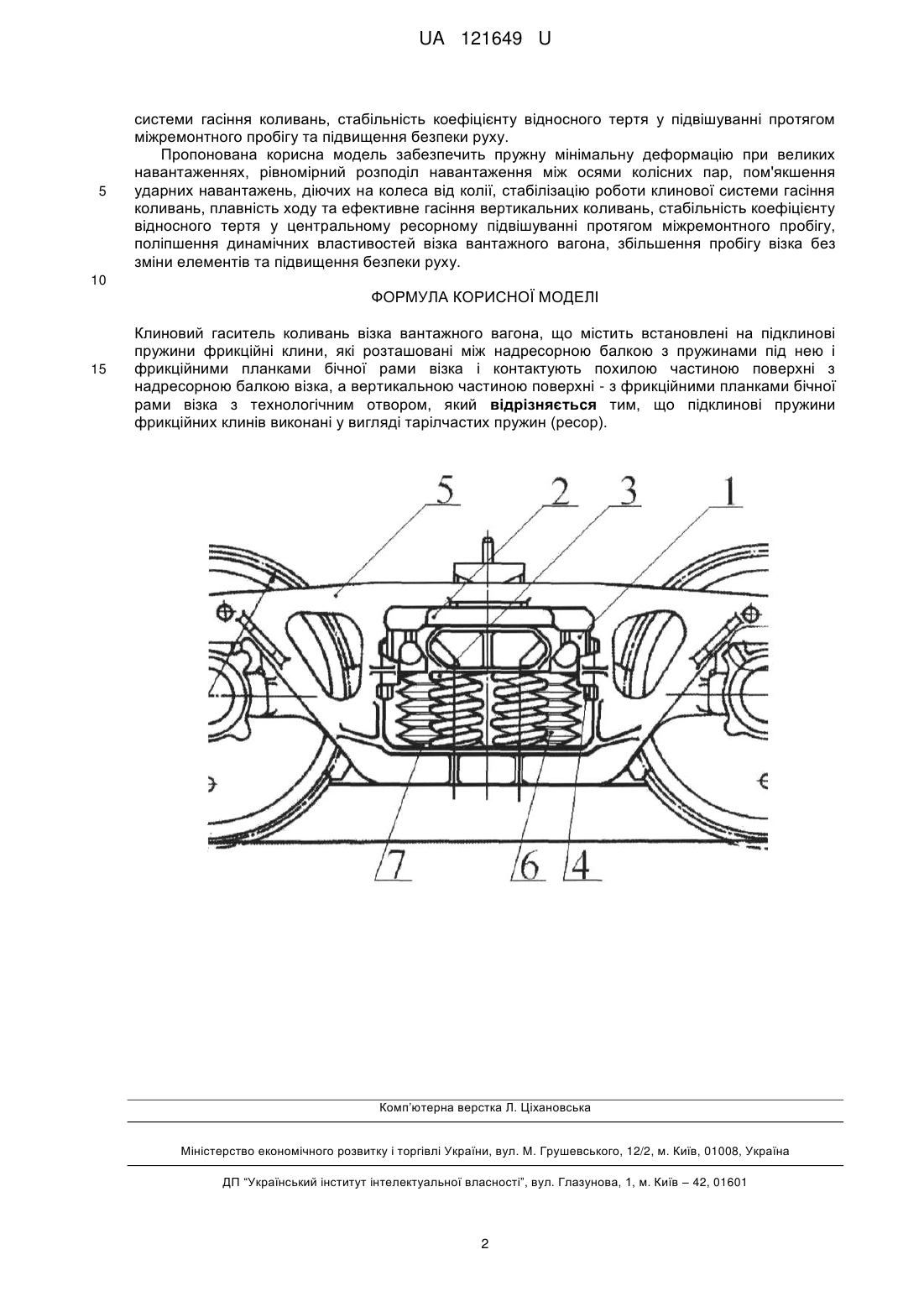

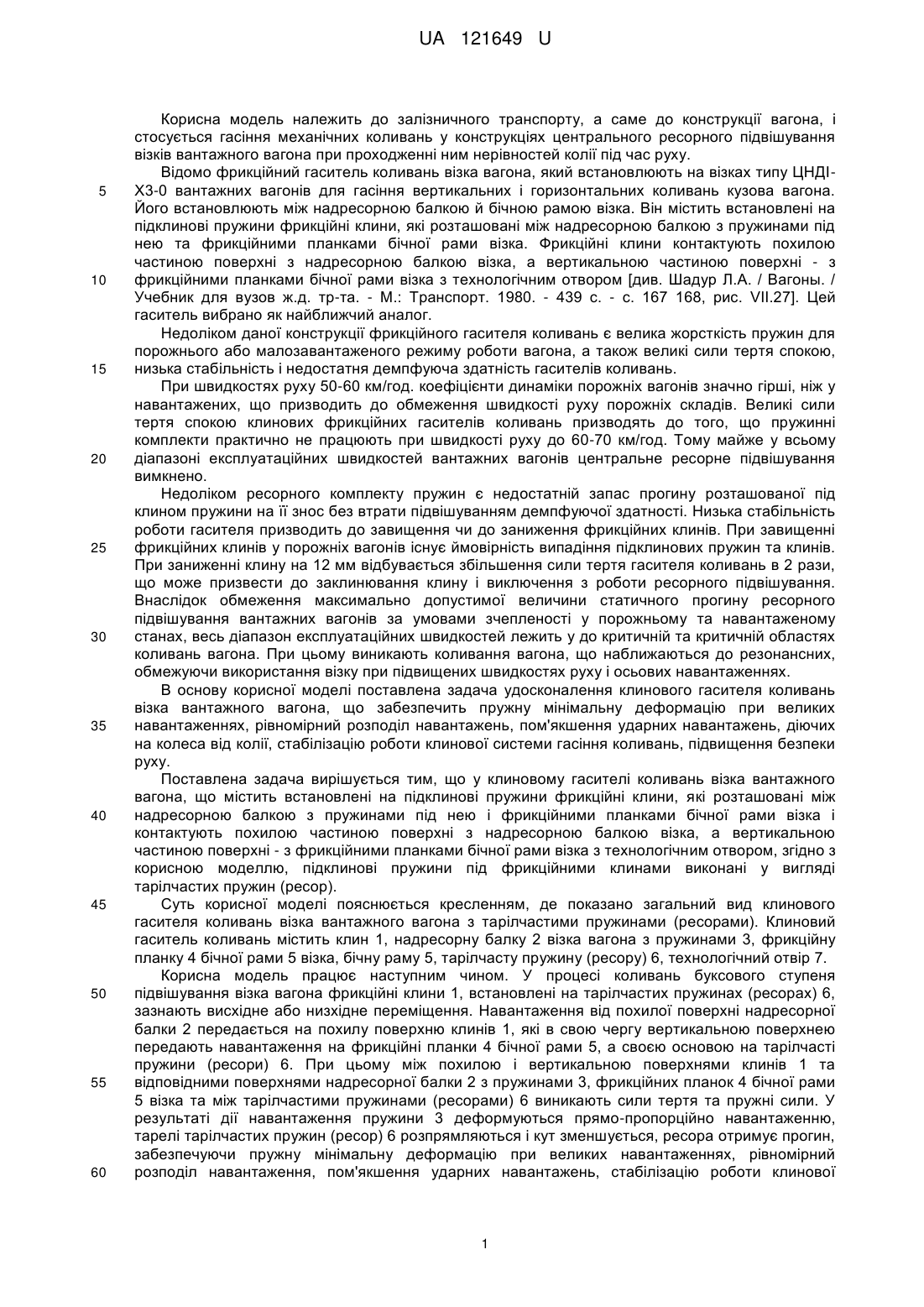

Реферат: Клиновий гаситель коливань візка вантажного вагона містить встановлені на підклинові пружини фрикційні клини, які розташовані між надресорною балкою з пружинами під нею і фрикційними планками бічної рами візка і контактують похилою частиною поверхні з надресорною балкою візка, а вертикальною частиною поверхні - з фрикційними планками бічної рами візка з технологічним отвором. При цьому підклинові пружини фрикційних клинів виконані у вигляді тарілчастих пружин (ресор). UA 121649 U (54) КЛИНОВИЙ ГАСИТЕЛЬ КОЛИВАНЬ ВІЗКА ВАНТАЖНОГО ВАГОНА UA 121649 U UA 121649 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до залізничного транспорту, а саме до конструкції вагона, і стосується гасіння механічних коливань у конструкціях центрального ресорного підвішування візків вантажного вагона при проходженні ним нерівностей колії під час руху. Відомо фрикційний гаситель коливань візка вагона, який встановлюють на візках типу ЦНДІХ3-0 вантажних вагонів для гасіння вертикальних і горизонтальних коливань кузова вагона. Його встановлюють між надресорною балкою й бічною рамою візка. Він містить встановлені на підклинові пружини фрикційні клини, які розташовані між надресорною балкою з пружинами під нею та фрикційними планками бічної рами візка. Фрикційні клини контактують похилою частиною поверхні з надресорною балкою візка, а вертикальною частиною поверхні - з фрикційними планками бічної рами візка з технологічним отвором [див. Шадур Л.А. / Вагоны. / Учебник для вузов ж.д. тр-та. - М.: Транспорт. 1980. - 439 с. - с. 167 168, рис. VII.27]. Цей гаситель вибрано як найближчий аналог. Недоліком даної конструкції фрикційного гасителя коливань є велика жорсткість пружин для порожнього або малозавантаженого режиму роботи вагона, а також великі сили тертя спокою, низька стабільність і недостатня демпфуюча здатність гасителів коливань. При швидкостях руху 50-60 км/год. коефіцієнти динаміки порожніх вагонів значно гірші, ніж у навантажених, що призводить до обмеження швидкості руху порожніх складів. Великі сили тертя спокою клинових фрикційних гасителів коливань призводять до того, що пружинні комплекти практично не працюють при швидкості руху до 60-70 км/год. Тому майже у всьому діапазоні експлуатаційних швидкостей вантажних вагонів центральне ресорне підвішування вимкнено. Недоліком ресорного комплекту пружин є недостатній запас прогину розташованої під клином пружини на її знос без втрати підвішуванням демпфуючої здатності. Низька стабільність роботи гасителя призводить до завищення чи до заниження фрикційних клинів. При завищенні фрикційних клинів у порожніх вагонів існує ймовірність випадіння підклинових пружин та клинів. При заниженні клину на 12 мм відбувається збільшення сили тертя гасителя коливань в 2 рази, що може призвести до заклинювання клину і виключення з роботи ресорного підвішування. Внаслідок обмеження максимально допустимої величини статичного прогину ресорного підвішування вантажних вагонів за умовами зчепленості у порожньому та навантаженому станах, весь діапазон експлуатаційних швидкостей лежить у до критичній та критичній областях коливань вагона. При цьому виникають коливання вагона, що наближаються до резонансних, обмежуючи використання візку при підвищених швидкостях руху і осьових навантаженнях. В основу корисної моделі поставлена задача удосконалення клинового гасителя коливань візка вантажного вагона, що забезпечить пружну мінімальну деформацію при великих навантаженнях, рівномірний розподіл навантажень, пом'якшення ударних навантажень, діючих на колеса від колії, стабілізацію роботи клинової системи гасіння коливань, підвищення безпеки руху. Поставлена задача вирішується тим, що у клиновому гасителі коливань візка вантажного вагона, що містить встановлені на підклинові пружини фрикційні клини, які розташовані між надресорною балкою з пружинами під нею і фрикційними планками бічної рами візка і контактують похилою частиною поверхні з надресорною балкою візка, а вертикальною частиною поверхні - з фрикційними планками бічної рами візка з технологічним отвором, згідно з корисною моделлю, підклинові пружини під фрикційними клинами виконані у вигляді тарілчастих пружин (ресор). Суть корисної моделі пояснюється кресленням, де показано загальний вид клинового гасителя коливань візка вантажного вагона з тарілчастими пружинами (ресорами). Клиновий гаситель коливань містить клин 1, надресорну балку 2 візка вагона з пружинами 3, фрикційну планку 4 бічної рами 5 візка, бічну раму 5, тарілчасту пружину (ресору) 6, технологічний отвір 7. Корисна модель працює наступним чином. У процесі коливань буксового ступеня підвішування візка вагона фрикційні клини 1, встановлені на тарілчастих пружинах (ресорах) 6, зазнають висхідне або низхідне переміщення. Навантаження від похилої поверхні надресорної балки 2 передається на похилу поверхню клинів 1, які в свою чергу вертикальною поверхнею передають навантаження на фрикційні планки 4 бічної рами 5, а своєю основою на тарілчасті пружини (ресори) 6. При цьому між похилою і вертикальною поверхнями клинів 1 та відповідними поверхнями надресорної балки 2 з пружинами 3, фрикційних планок 4 бічної рами 5 візка та між тарілчастими пружинами (ресорами) 6 виникають сили тертя та пружні сили. У результаті дії навантаження пружини 3 деформуються прямо-пропорційно навантаженню, тарелі тарілчастих пружин (ресор) 6 розпрямляються і кут зменшується, ресора отримує прогин, забезпечуючи пружну мінімальну деформацію при великих навантаженнях, рівномірний розподіл навантаження, пом'якшення ударних навантажень, стабілізацію роботи клинової 1 UA 121649 U 5 системи гасіння коливань, стабільність коефіцієнту відносного тертя у підвішуванні протягом міжремонтного пробігу та підвищення безпеки руху. Пропонована корисна модель забезпечить пружну мінімальну деформацію при великих навантаженнях, рівномірний розподіл навантаження між осями колісних пар, пом'якшення ударних навантажень, діючих на колеса від колії, стабілізацію роботи клинової системи гасіння коливань, плавність ходу та ефективне гасіння вертикальних коливань, стабільність коефіцієнту відносного тертя у центральному ресорному підвішуванні протягом міжремонтного пробігу, поліпшення динамічних властивостей візка вантажного вагона, збільшення пробігу візка без зміни елементів та підвищення безпеки руху. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Клиновий гаситель коливань візка вантажного вагона, що містить встановлені на підклинові пружини фрикційні клини, які розташовані між надресорною балкою з пружинами під нею і фрикційними планками бічної рами візка і контактують похилою частиною поверхні з надресорною балкою візка, а вертикальною частиною поверхні - з фрикційними планками бічної рами візка з технологічним отвором, який відрізняється тим, що підклинові пружини фрикційних клинів виконані у вигляді тарілчастих пружин (ресор). Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
