Блок секційних рамок для отримання стільникового меду

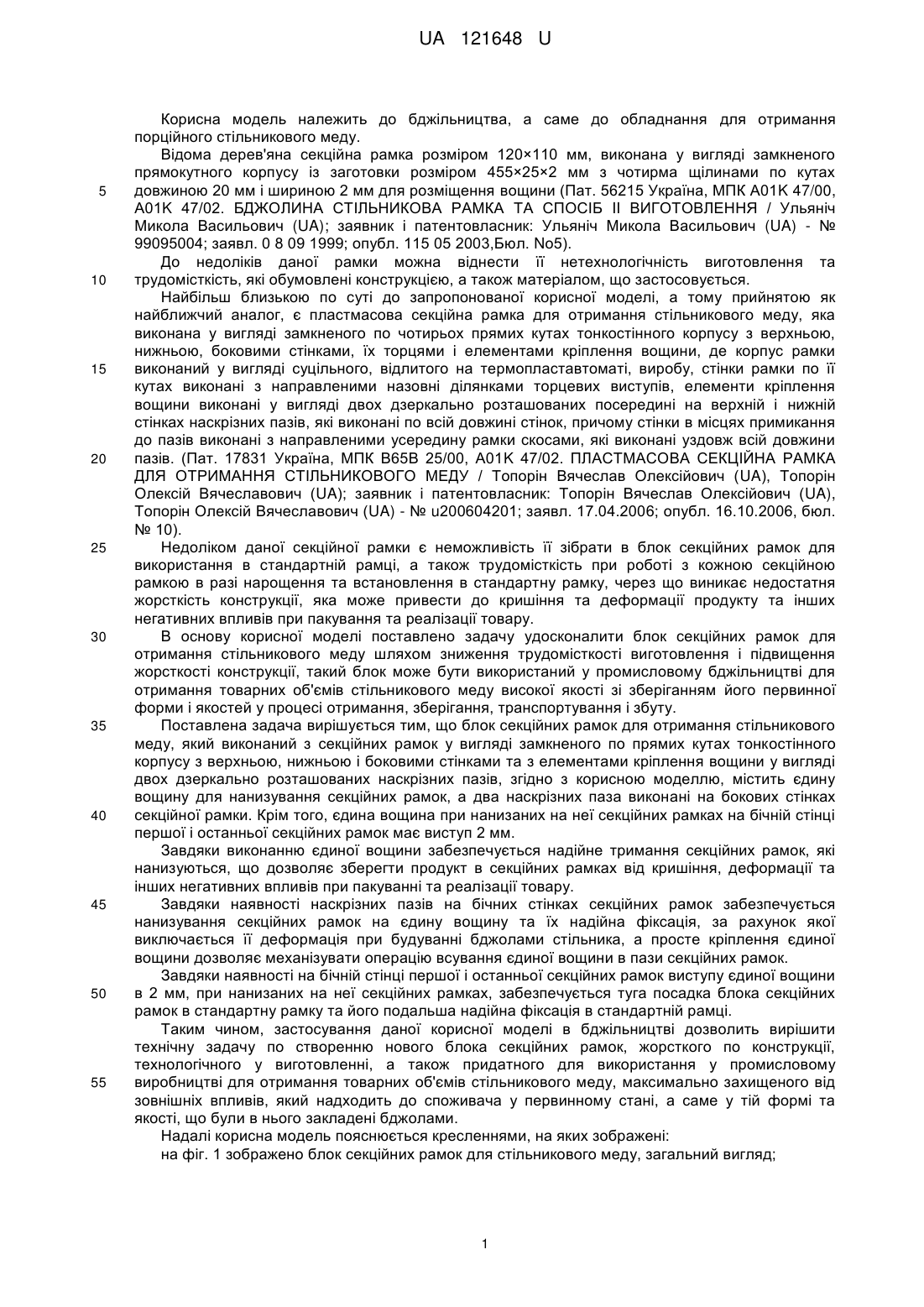

Реферат: UA 121648 U UA 121648 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бджільництва, а саме до обладнання для отримання порційного стільникового меду. Відома дерев'яна секційна рамка розміром 120×110 мм, виконана у вигляді замкненого прямокутного корпусу із заготовки розміром 455×25×2 мм з чотирма щілинами по кутах довжиною 20 мм і шириною 2 мм для розміщення вощини (Пат. 56215 Україна, МПК А01K 47/00, А01K 47/02. БДЖОЛИНА СТІЛЬНИКОВА РАМКА ТА СПОСІБ II ВИГОТОВЛЕННЯ / Ульяніч Микола Васильович (UA); заявник і патентовласник: Ульяніч Микола Васильович (UA) - № 99095004; заявл. 0 8 09 1999; опубл. 115 05 2003,Бюл. Nо5). До недоліків даної рамки можна віднести її нетехнологічність виготовлення та трудомісткість, які обумовлені конструкцією, а також матеріалом, що застосовується. Найбільш близькою по суті до запропонованої корисної моделі, а тому прийнятою як найближчий аналог, є пластмасова секційна рамка для отримання стільникового меду, яка виконана у вигляді замкненого по чотирьох прямих кутах тонкостінного корпусу з верхньою, нижньою, боковими стінками, їх торцями і елементами кріплення вощини, де корпус рамки виконаний у вигляді суцільного, відлитого на термопластавтоматі, виробу, стінки рамки по її кутах виконані з направленими назовні ділянками торцевих виступів, елементи кріплення вощини виконані у вигляді двох дзеркально розташованих посередині на верхній і нижній стінках наскрізних пазів, які виконані по всій довжині стінок, причому стінки в місцях примикання до пазів виконані з направленими усередину рамки скосами, які виконані уздовж всій довжини пазів. (Пат. 17831 Україна, МПК В65В 25/00, А01K 47/02. ПЛАСТМАСОВА СЕКЦІЙНА РАМКА ДЛЯ ОТРИМАННЯ СТІЛЬНИКОВОГО МЕДУ / Топорін Вячеслав Олексійович (UA), Топорін Олексій Вячеславович (UA); заявник і патентовласник: Топорін Вячеслав Олексійович (UA), Топорін Олексій Вячеславович (UA) - № u200604201; заявл. 17.04.2006; опубл. 16.10.2006, бюл. № 10). Недоліком даної секційної рамки є неможливість її зібрати в блок секційних рамок для використання в стандартній рамці, а також трудомісткість при роботі з кожною секційною рамкою в разі нарощення та встановлення в стандартну рамку, через що виникає недостатня жорсткість конструкції, яка може привести до кришіння та деформації продукту та інших негативних впливів при пакування та реалізації товару. В основу корисної моделі поставлено задачу удосконалити блок секційних рамок для отримання стільникового меду шляхом зниження трудомісткості виготовлення і підвищення жорсткості конструкції, такий блок може бути використаний у промисловому бджільництві для отримання товарних об'ємів стільникового меду високої якості зі зберіганням його первинної форми і якостей у процесі отримання, зберігання, транспортування і збуту. Поставлена задача вирішується тим, що блок секційних рамок для отримання стільникового меду, який виконаний з секційних рамок у вигляді замкненого по прямих кутах тонкостінного корпусу з верхньою, нижньою і боковими стінками та з елементами кріплення вощини у вигляді двох дзеркально розташованих наскрізних пазів, згідно з корисною моделлю, містить єдину вощину для нанизування секційних рамок, а два наскрізних паза виконані на бокових стінках секційної рамки. Крім того, єдина вощина при нанизаних на неї секційних рамках на бічній стінці першої і останньої секційних рамок має виступ 2 мм. Завдяки виконанню єдиної вощини забезпечується надійне тримання секційних рамок, які нанизуються, що дозволяє зберегти продукт в секційних рамках від кришіння, деформації та інших негативних впливів при пакуванні та реалізації товару. Завдяки наявності наскрізних пазів на бічних стінках секційних рамок забезпечується нанизування секційних рамок на єдину вощину та їх надійна фіксація, за рахунок якої виключається її деформація при будуванні бджолами стільника, а просте кріплення єдиної вощини дозволяє механізувати операцію всування єдиної вощини в пази секційних рамок. Завдяки наявності на бічній стінці першої і останньої секційних рамок виступу єдиної вощини в 2 мм, при нанизаних на неї секційних рамках, забезпечується туга посадка блока секційних рамок в стандартну рамку та його подальша надійна фіксація в стандартній рамці. Таким чином, застосування даної корисної моделі в бджільництві дозволить вирішити технічну задачу по створенню нового блока секційних рамок, жорсткого по конструкції, технологічного у виготовленні, а також придатного для використання у промисловому виробництві для отримання товарних об'ємів стільникового меду, максимально захищеного від зовнішніх впливів, який надходить до споживача у первинному стані, а саме у тій формі та якості, що були в нього закладені бджолами. Надалі корисна модель пояснюється кресленнями, на яких зображені: на фіг. 1 зображено блок секційних рамок для стільникового меду, загальний вигляд; 1 UA 121648 U 5 10 15 на фіг. 2 представлений виносний елемент А по фіг. 1, на якому зображена секційна рамка в аксонометричному зображенні; на фіг. 3 представлений виносний елемент Б по фіг. 1, на якому зображена єдина вощина; на фіг. 4 зображено блок секційних рамок для стільникового меду, розміщений усередині вуликової рамки стандартних розмірів. Блок секційних рамок (фіг. 1) складається з п'яти і більше секційних рамок, що розміщуються (фіг. 4) усередині вуликової рамки стандартних розмірів 8, де (фіг. 2) секційна рамка виконана у вигляді відлитого тонкостінного корпусу з верхньою стінкою 1, нижньою стінкою 2 та бічними стінками 3 і 4, які виконані зі наскрізними пазами 5, через які пропущена і закріплена на них (фіг. 3) єдина вощина 6, яка (фіг. 1) має виступи 7 в 2 мм на бічній стінці першої і останньої секційних рамок. Функціонування блоку секційних рамок і маніпулювання ним здійснюється таким чином. Заповнений медом блок секційних рамок виймають із стандартної рамки. При цьому маніпулювання блоком секційних рамок у зв'язку з його високою жорсткістю виключає будь-які зовнішні контакти з поверхнею стільника, кришіння, розламування і т.п. Для закріплення блоку секційних рамок в стандартну рамку, зусиллями рук, туго насаджують блок секційних рамок в стандартну рамку за допомогою виступу єдиної вощини в 2 мм на бічній стінці першої і останньої секційних рамок. Закріплення відбувається швидко завдяки клеючим властивостям вощини. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Блок секційних рамок для отримання стільникового меду, який виконаний з секційних рамок у вигляді замкненого по прямих кутах тонкостінного корпусу з верхньою, нижньою і боковими стінками та з елементами кріплення вощини у вигляді двох дзеркально розташованих наскрізних пазів, виконаних по всій довжині стінок, який відрізняється тим, що містить єдину вощину для нанизування секційних рамок та два наскрізні пази, які виконані на бокових стінках секційних рамок. 2. Блок секційних рамок для отримання стільникового меду за п. 1, який відрізняється тим, що єдина вощина при нанизаних на неї секційних рамках, на бічній стінці першої і останньої секційної рамки має виступ 2 мм. 2 UA 121648 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
