Спосіб вилучення техногенних скупчень нафтопродуктів з поверхні грунтових вод

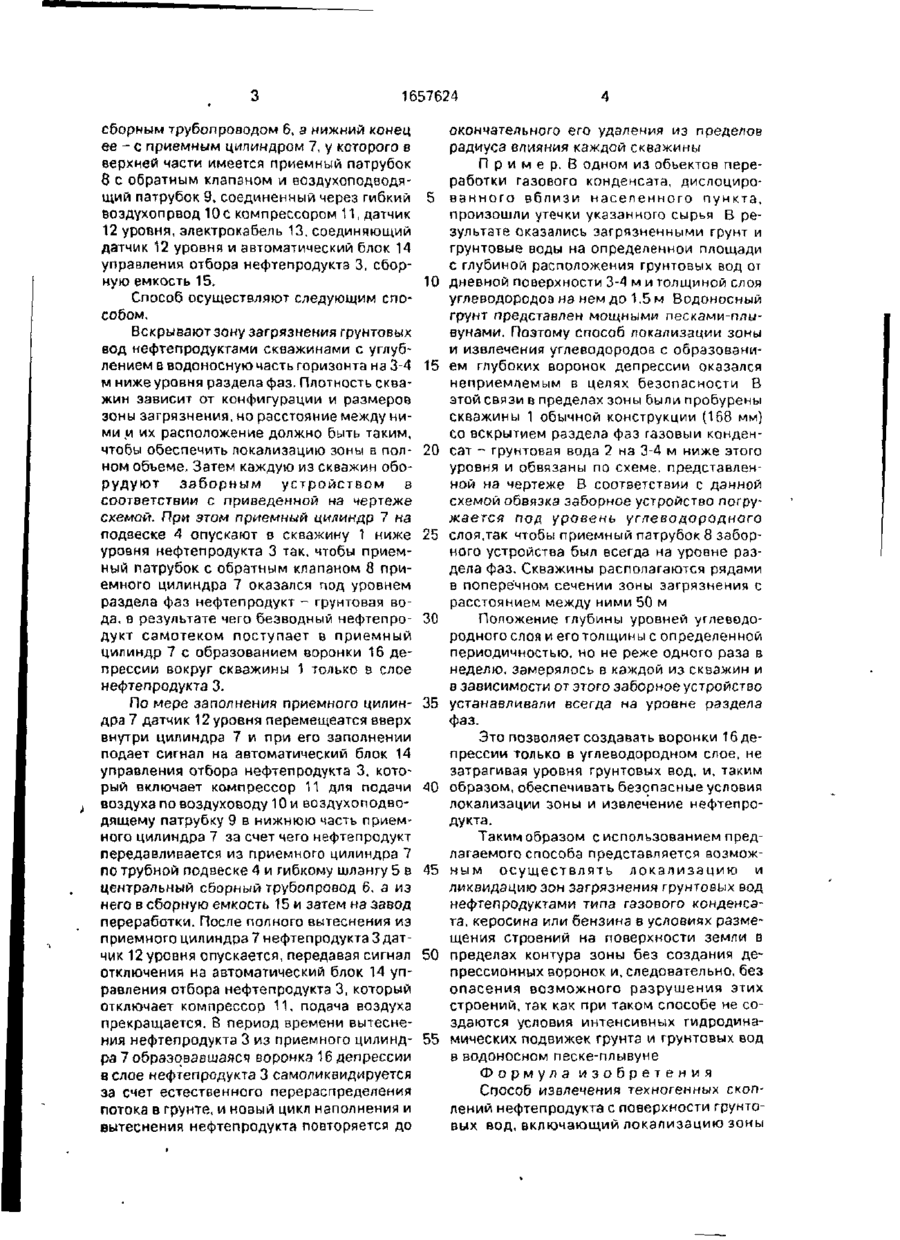

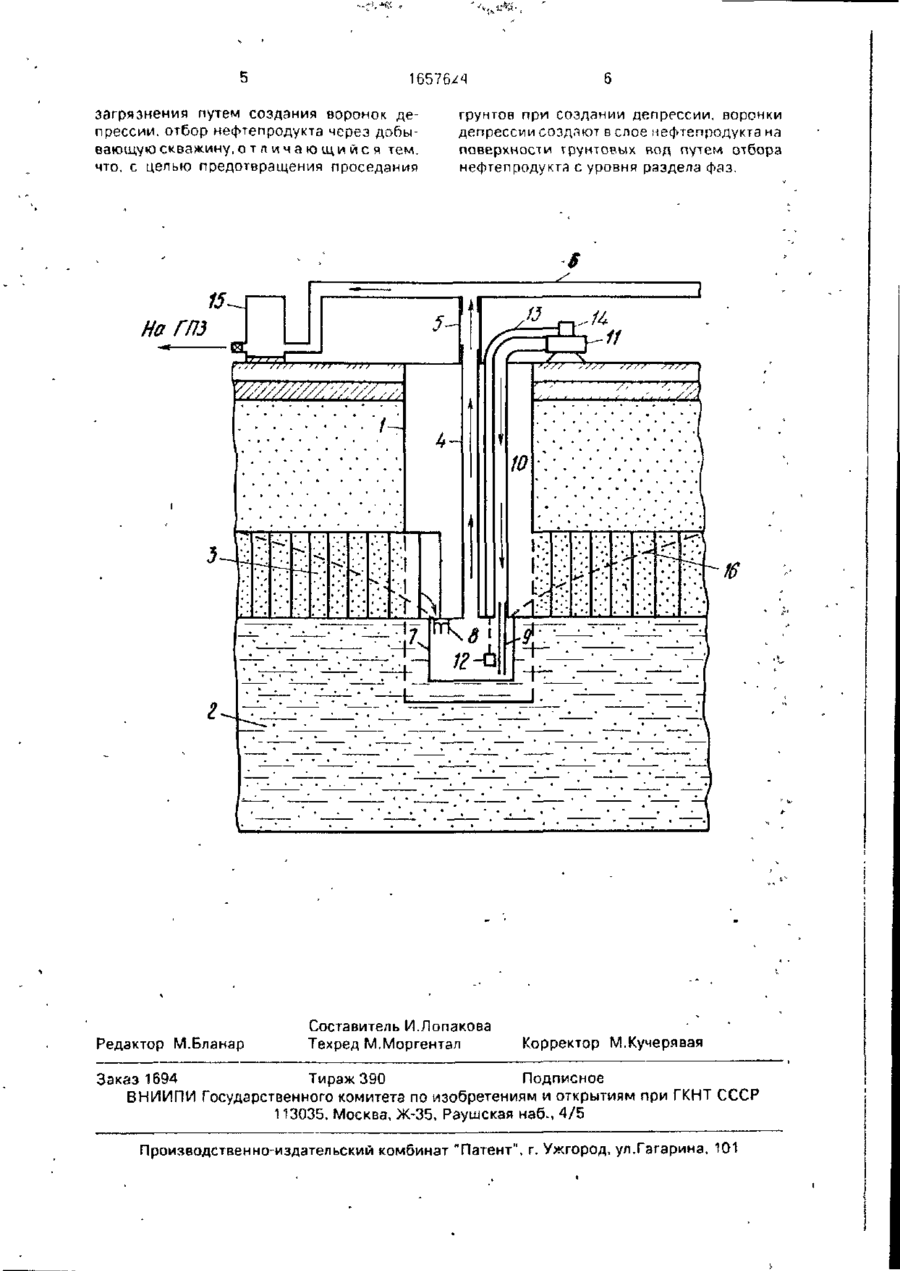

СОЮ"*. СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1657624 А1 (19) (51)5 Е21 В 43/00, С 02 F 1/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4601524/03 (22)01.11.88 (46)23.06 91.Бюл.№23 (71) Украинский научно-исследовательский институт природных газов (72) М.Я.Малыхин, А.С.Тердовидов, Г.П Босов, Н.Н.Половнев, А.Ф.Скакун и В И Евченко (53)622.245(088 8) (54) СПОСОБ ИЗВЛЕЧЕНИЯ ТЕХНОГЕННЫХ СКОПЛЕНИЙ НЕФТЕПРОДУКТА С ПОВЕРХНОСТИ ГРУНТОВЫХ ВОД (57) Изобретение относится к горному делу и предназначено для ликвидации техногенных скоплений нефтепродуктов с поверхности грунтовых вод. Цель - предотвращение проседания грунтов при создании депрессии. Зоны загрязнения локализуют путем создания воронок депрессии Последние создают в слое нефтепродукта на поверхности грунтовых вод путем отбора нефтепродукта с уровня раздела фаз. Т о использование данного способа позволяет осуществить локализацию и ликвидацию зон загрязнения грунтовых вод нефтепродуктами типа газового конденсата, керосина или бензина в условиях размещения строений на поверхности земли в пределах контура зоны без создания депрессионных воронок При использовании данного способа не создаются условия интенсивных гидродинамических подвижек грунта и грунтовых вод в водоносном песке-плывуне. 1 ил. Изобретение относится к горному делу, преимущественно к области ликвидации техногенных скоплений нефтепродуктов с поверхности грунтовых вод первого водоносного горизонта от дневной поверхности, как правило, на весьма малых глубинах, то является особой спецификой решаемой проблемы, и может использоваться в любой отрасли промышленности которые имеют дело с переработкой или хранением жидких углеводородов (нефтью, конденсатом керосином, бензином, маслами и т.д). особенно в условиях размещения населенных пунктов на территории, находящейся в контуре распространения техногенных скоплений Целью изобретения является предотвращение проседания грунтов при создании депрессии. Способ извлечения техногенных скоплений нефтепродукта с поверхности грунтовых вод включает локализацию зоны загрязнения путем создания воронок депрессии, которые создают в слое нефтепродукта на поверхности грунтовых вод путем его отбора с нижнего уровня на границе раздела фаз в каждой из скважин обычной конструкции, оборудованных одним заборным устройством На чертеже изображена схема для реализации способа. Схема включает скважину 1 обычной конструкции (диаметр 168 мм), которая вскрывает водоносные породы грунтовых вод 2 ниже уровня нефтепродукта 3, трубную подвеску 4, верхний конец которой соединен через гибкий шлэнг5с центральным (56) Авторское свидетельство С С С Р № 861328, кл С 02 F 1/00, 1979. ел ю 1657624 сборным трубопроводом б, а нижний конец ее - с приемным цилиндром 7, у которого в верхней части имеется приемный патрубок 8 с обратным клапаном и воздухоподводящий патрубок 9, соединенный через гибкий 5 воздухопрвод Юс компрессором 11, датчик 12 уровня, электрокабель 13, соединяющий датчик 12 уровня и автоматический блок 14 управления отбора нефтепродукта 3, сборную емкость 15. 10 Способ осуществляют следующим способом. Вскрывают зону загрязнения грунтовых вод нефтепродуктами скважинами с углублением в водоносную часть горизонта на 3-4 15 м ниже уровня раздела фаз. Плотность скважин зависит от конфигурации и размеров зоны загрязнения, но расстояние между ними ,и их расположение должно быть таким, чтобы обеспечить локализацию зоны в пол- 20 ном объеме. Затем каждую из скважин оборудуют заборным устройством в соответствии с приведенной на чертеже схемой. При этом приемный цилиндр 7 на подвеске 4 опускают в скважину 1 ниже 25 уровня нефтепродукта 3 так, чтобы приемный патрубок с обратным клапаном 8 приемного цилиндра 7 оказался под уровнем раздела фаз нефтепродукт - грунтовая вода, в результате чего безводный нефтепро- 30 дукт самотеком поступает в приемный цилиндр 7 с образованием воронки 16 депрессии вокруг скважины 1 только в слое нефтепродукта 3. По мере заполнения приемного цилиндра 7 датчик 12 уровня перемещеатся вверх внутри цилиндра 7 и при его заполнении подает сигнал на автоматический блок 14 управления отбора нефтепродукта 3, который включает компрессор 11 для подачи воздуха по воздуховоду 10 и воздухоподводящему патрубку 9 в нижнюю часть приемного цилиндра 7 за счет чего нефтепродукт передавливается из приемного цилиндра 7 по трубной подвеске 4 и гибкому шлангу 5 в центральный сборный трубопровод 6, а из него в сборную емкость 15 и затем на завод переработки. После полного вытеснения из приемного цилиндра 7 нефтепродукта 3 датчик 12 уровня опускается, передавая сигнал отключения на автоматический блок 14 управления отбора нефтепродукта 3, который отключает компрессор 11, подача воздуха прекращается. В период времени вытеснения нефтепродукта 3 из приемного цилиндра 7 образовавшаяся воронка 16 депрессии в слое нефтепродукта 3 самоликвидируется за счет естественного перераспределения потока в грунте, и новый цикл наполнения и вытеснения нефтепродукта повторяется до 35 40 45 50 55 окончательного его удаления из пределов радиуса влияния каждой скважины П р и м е р. В одном из объектов переработки газового конденсата, дислоцированного вблизи населенного пункта, произошли утечки указанного сырья В результате оказались загрязненными грунт и грунтовые воды на определенной площади с глубиной расположения грунтовых вод от дневной поверхности 3-4 м и толщиной слоя углеводородов на нем до 1,5 м Водоносный грунт представлен мощными песками-плывунами. Поэтому способ локализации зоны и извлечения углеводородов с образованием глубоких воронок депрессии оказался неприемлемым в целях безопасности В этой связи в пределах зоны были пробурены скважины 1 обычной конструкции (168 мм) со вскрытием раздела фаз газовый конденсат - грунтовая вода 2 на 3-4 м ниже этого уровня и обвязаны по схеме, представленной на чертеже В соответствии с данной схемой обвязка заборное устройство погружается под уровень углеводородного слоя,так чтобы приемный патрубок 8 заборного устройства был всегда на уровне раздела фаз. Скважины располагаются рядами в поперечном сечении зоны загрязнения с расстоянием между ними 50 м Положение глубины уровней углеводородного слоя и его толщины с определенной периодичностью, но не реже одного раза в неделю, замерялось в каждой из скважин и в зависимости от этого задорное устройство устанавливали всегда на уровне раздела фаз. Это позволяет создавать воронки 16 депрессии только в углеводородном слое, не затрагивая уровня грунтовых вод. и, таким образом, обеспечивать безопасные условия локализации зоны и извлечение нефтепродукта. Таким образом с использованием предлагаемого способа представляется возможным осуществлять локализацию и ликвидацию зон загрязнения грунтовых вод нефтепродуктами типа газового конденсата, керосина или бензина в условиях размещения строений на поверхности земли в пределах контура зоны без создания де~ прессионных воронок и, следовательно, без опасения возможного разрушения этих строений, так как при таком способе не создаются условия интенсивных гидродинамических подвижек грунта и грунтовых вод в водоносном песке-плывуне Формула изобретения Способ извлечения техногенных скоплений нефтепродукта с поверхности грунтовых вод, включающий локализацию зоны 16576^4 загрязнения путем создания воронок депрессии, отбор нефтепродукта через добывающую скважину, о т л и ч а ю щ и й с я тем. что. с цепью предотвращения проседания грунтов при создании депрессии, воронки депрессии создают в слое нефтепродукта на поверхности грунтовых вод путем отбора нефтепродукта с уровня раздела фаз. На ГПЗ 16 Редактор М.Бланар Составитель И.Лопзкова Техред М.Моргентал Корректор М.Кучерявая Заказ 1694 Тираж 390 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб-, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
