Штамп витяжний

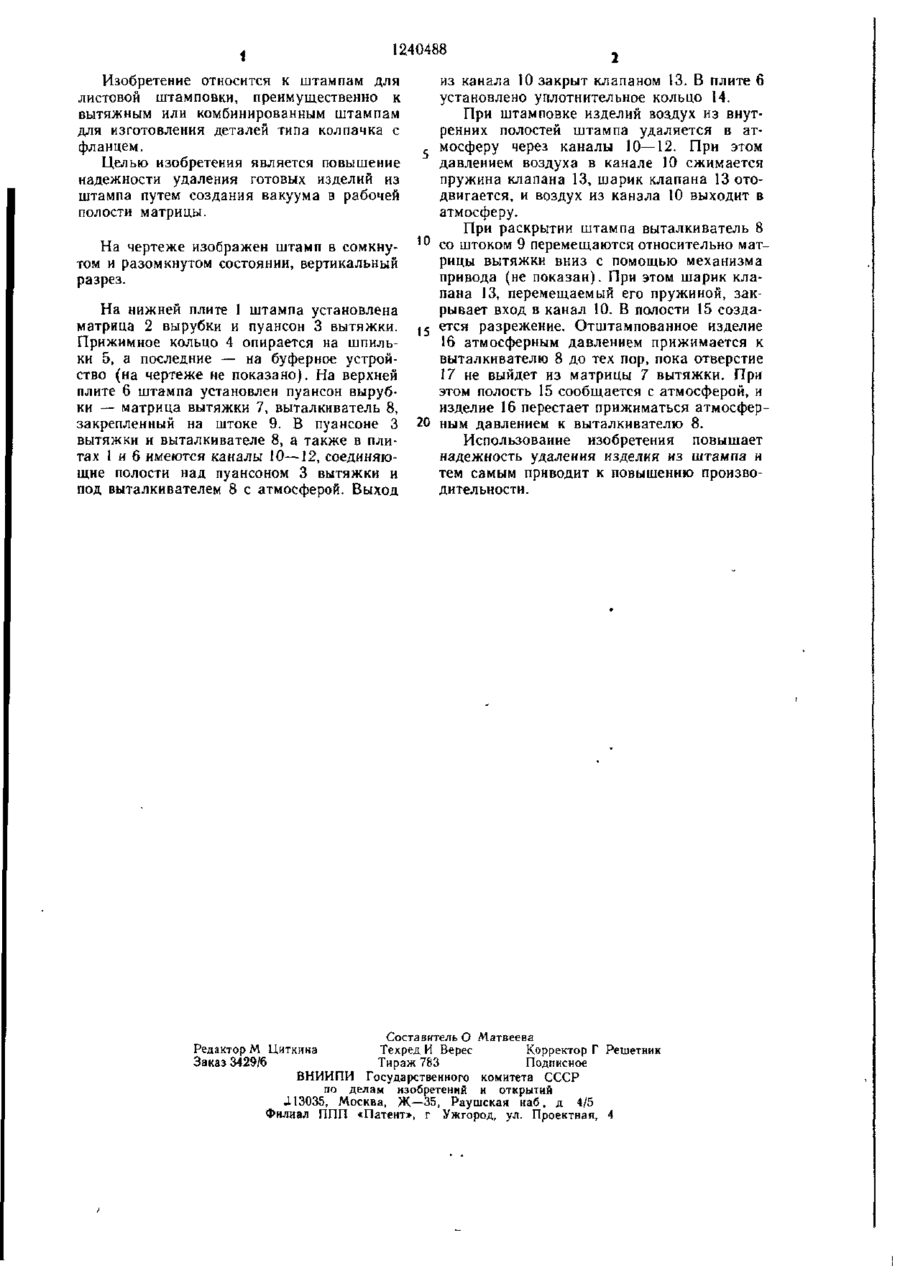

ШТАМП ДЛЯ ВЫТЯЖКИ, содержащий установленную на верхней плите полую матрицу, в полости которой размещен вертикально подвижный выталкиватель,, и размещенные на нижней плите пуансон и прижим, отличающийся тем, что, с целью повышения надежности удаления готовых изделий из штампа, путем создания вакуума в рабочей полости матрицы, верхняя плита и выталкиватель выполнены с соответствующими каналами, соединяющими рабочую полость матрицы между выталкивателем и верхней плитой с атмосферой, а штамп снабжен обратным клапаном, установленным в канале верхней плиты, при этом одни каналы выталкивателя выходят на его боковую поверх^ ность, а другие — на торцовую рабочую поверхность. W 13 to О 00 00 --И 1 1 1240488 Изобретение относится к штампам для листовой штамповки, преимущественно к вытяжным или комбинированным штампам для изготовления деталей типа колпачка с фланцем. Целью изобретения является повышение надежности удаления готовых изделий из штампа путем создания вакуума в рабочей полости матрицы. На чертеже изображен штамп в сомкнутом и разомкнутом состоянии, вертикальный разрез. На нижней плите 1 штампа установлена матрица 2 вырубки и пуансон 3 вытяжки. Прижимное кольцо 4 опирается на шпильки 5, а последние — на буферное устройство (на чертеже не показано). На верхней плите 6 штампа установлен пуансон вырубки — матрица вытяжки 7, выталкиватель 8, закрепленный на штоке 9. В пуансоне 3 вытяжки и выталкивателе 8, а также в плитах 1 и 6 имеются каналы 10—12, соединяющие полости над пуансоном 3 вытяжки и под выталкивателем 8 с атмосферой. Выход из канала 10 закрыт клапаном 13. В плите 6 установлено уплотнительное кольцо 14. При штамповке изделий воздух из внутренних полостей штампа удаляется в атмосферу через каналы 10—-12. При этом давлением воздуха в канале 10 сжимается пружина клапана 13, шарик клапана 13 отодвигается, и воздух из канала 10 выходит в атмосферу. При раскрытии штампа выталкиватель 8 t 0 со штоком 9 перемещаются относительно матрицы вытяжки вниз с помощью механизма привода (не показан). При этом шарик клапана 13, перемещаемый его пружиной, закрывает вход в канал 10. В полости 15 создается разрежение. Отштампованное изделие )5 16 атмосферным давлением прижимается к выталкивателю 8 до тех пор, пока отверстие 17 не выйдет из матрицы 7 вытяжки. При этом полость 15 сообщается с атмосферой, и изделие 16 перестает прижиматься атмосфер20 ным давлением к выталкивателю 8. Использование изобретения повышает надежность удаления изделия из штампа и тем самым приводит к повышению производительности. Составитель О Матвеева Редактор М Циткина Техред И Верес Корректор Г Решетник Заказ 3429/6 Тираж 783 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий Л 3035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент>, г Ужгород, ул. Проектная, 4
