Спосіб збагачення кам’яної солі

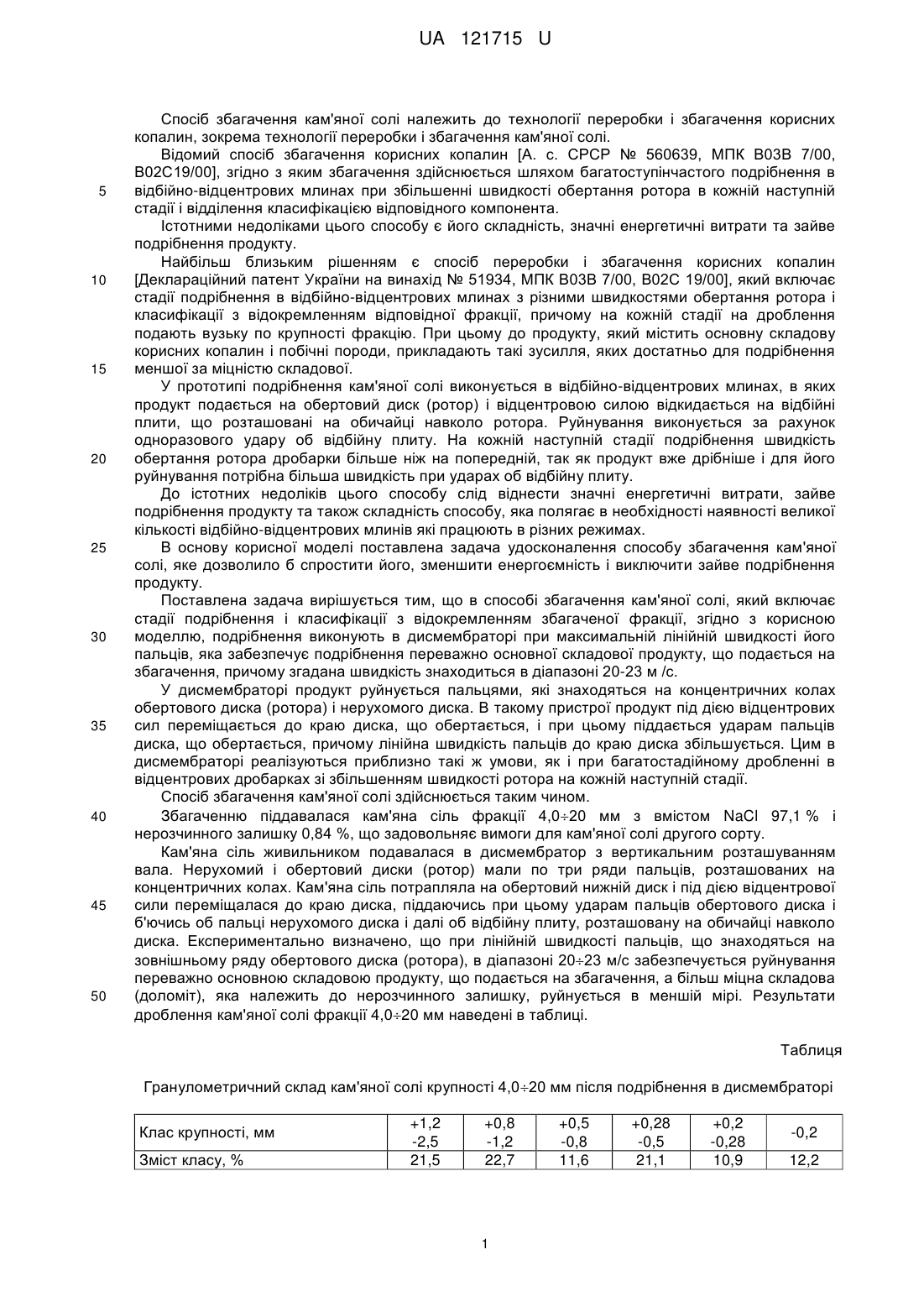

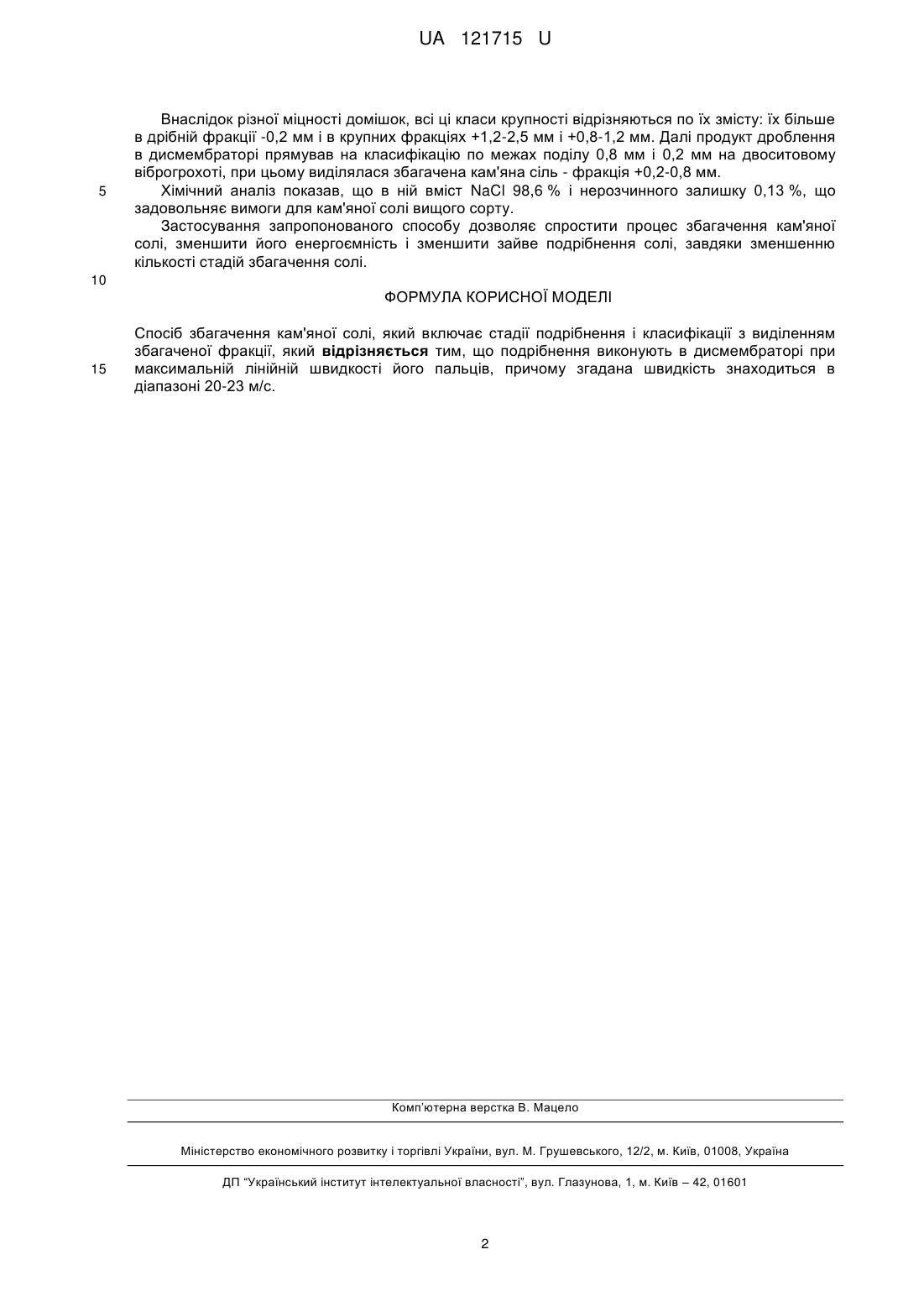

Реферат: Спосіб збагачення кам'яної солі включає стадії подрібнення і класифікації з виділенням збагаченої фракції. Подрібнення виконують в дисмембраторі при максимальній лінійній швидкості його пальців. При цьому згадана швидкість знаходиться в діапазоні 20-23 м/с. UA 121715 U (12) UA 121715 U UA 121715 U 5 10 15 20 25 30 35 40 45 50 Спосіб збагачення кам'яної солі належить до технології переробки і збагачення корисних копалин, зокрема технології переробки і збагачення кам'яної солі. Відомий спосіб збагачення корисних копалин [А. с. СРСР № 560639, МПК В03В 7/00, В02С19/00], згідно з яким збагачення здійснюється шляхом багатоступінчастого подрібнення в відбійно-відцентрових млинах при збільшенні швидкості обертання ротора в кожній наступній стадії і відділення класифікацією відповідного компонента. Істотними недоліками цього способу є його складність, значні енергетичні витрати та зайве подрібнення продукту. Найбільш близьким рішенням є спосіб переробки і збагачення корисних копалин [Деклараційний патент України на винахід № 51934, МПК В03В 7/00, В02С 19/00], який включає стадії подрібнення в відбійно-відцентрових млинах з різними швидкостями обертання ротора і класифікації з відокремленням відповідної фракції, причому на кожній стадії на дроблення подають вузьку по крупності фракцію. При цьому до продукту, який містить основну складову корисних копалин і побічні породи, прикладають такі зусилля, яких достатньо для подрібнення меншої за міцністю складової. У прототипі подрібнення кам'яної солі виконується в відбійно-відцентрових млинах, в яких продукт подається на обертовий диск (ротор) і відцентровою силою відкидається на відбійні плити, що розташовані на обичайці навколо ротора. Руйнування виконується за рахунок одноразового удару об відбійну плиту. На кожній наступній стадії подрібнення швидкість обертання ротора дробарки більше ніж на попередній, так як продукт вже дрібніше і для його руйнування потрібна більша швидкість при ударах об відбійну плиту. До істотних недоліків цього способу слід віднести значні енергетичні витрати, зайве подрібнення продукту та також складність способу, яка полягає в необхідності наявності великої кількості відбійно-відцентрових млинів які працюють в різних режимах. В основу корисної моделі поставлена задача удосконалення способу збагачення кам'яної солі, яке дозволило б спростити його, зменшити енергоємність і виключити зайве подрібнення продукту. Поставлена задача вирішується тим, що в способі збагачення кам'яної солі, який включає стадії подрібнення і класифікації з відокремленням збагаченої фракції, згідно з корисною моделлю, подрібнення виконують в дисмембраторі при максимальній лінійній швидкості його пальців, яка забезпечує подрібнення переважно основної складової продукту, що подається на збагачення, причому згадана швидкість знаходиться в діапазоні 20-23 м /с. У дисмембраторі продукт руйнується пальцями, які знаходяться на концентричних колах обертового диска (ротора) і нерухомого диска. В такому пристрої продукт під дією відцентрових сил переміщається до краю диска, що обертається, і при цьому піддається ударам пальців диска, що обертається, причому лінійна швидкість пальців до краю диска збільшується. Цим в дисмембраторі реалізуються приблизно такі ж умови, як і при багатостадійному дробленні в відцентрових дробарках зі збільшенням швидкості ротора на кожній наступній стадії. Спосіб збагачення кам'яної солі здійснюється таким чином. Збагаченню піддавалася кам'яна сіль фракції 4,020 мм з вмістом NaCl 97,1 % і нерозчинного залишку 0,84 %, що задовольняє вимоги для кам'яної солі другого сорту. Кам'яна сіль живильником подавалася в дисмембратор з вертикальним розташуванням вала. Нерухомий і обертовий диски (ротор) мали по три ряди пальців, розташованих на концентричних колах. Кам'яна сіль потрапляла на обертовий нижній диск і під дією відцентрової сили переміщалася до краю диска, піддаючись при цьому ударам пальців обертового диска і б'ючись об пальці нерухомого диска і далі об відбійну плиту, розташовану на обичайці навколо диска. Експериментально визначено, що при лінійній швидкості пальців, що знаходяться на зовнішньому ряду обертового диска (ротора), в діапазоні 2023 м/с забезпечується руйнування переважно основною складовою продукту, що подається на збагачення, а більш міцна складова (доломіт), яка належить до нерозчинного залишку, руйнується в меншій мірі. Результати дроблення кам'яної солі фракції 4,020 мм наведені в таблиці. Таблиця Гранулометричнийсклад кам'яної солі крупності 4,020 мм після подрібнення в дисмембраторі Клас крупності, мм Зміст класу, % +1,2 -2,5 21,5 +0,8 -1,2 22,7 1 +0,5 -0,8 11,6 +0,28 -0,5 21,1 +0,2 -0,28 10,9 -0,2 12,2 UA 121715 U 5 Внаслідок різної міцності домішок, всі ці класи крупності відрізняються по їх змісту: їх більше в дрібній фракції -0,2 мм і в крупних фракціях +1,2-2,5 мм і +0,8-1,2 мм. Далі продукт дроблення в дисмембраторі прямував на класифікацію по межах поділу 0,8 мм і 0,2 мм на двоситовому віброгрохоті, при цьому виділялася збагачена кам'яна сіль - фракція +0,2-0,8 мм. Хімічний аналіз показав, що в ній вміст NaCl 98,6 % і нерозчинного залишку 0,13 %, що задовольняє вимоги для кам'яної солі вищого сорту. Застосування запропонованого способу дозволяє спростити процес збагачення кам'яної солі, зменшити його енергоємність і зменшити зайве подрібнення солі, завдяки зменшенню кількості стадій збагачення солі. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб збагачення кам'яної солі, який включає стадії подрібнення і класифікації з виділенням збагаченої фракції, який відрізняється тим, що подрібнення виконують в дисмембраторі при максимальній лінійній швидкості його пальців, причому згадана швидкість знаходиться в діапазоні 20-23 м/с. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
