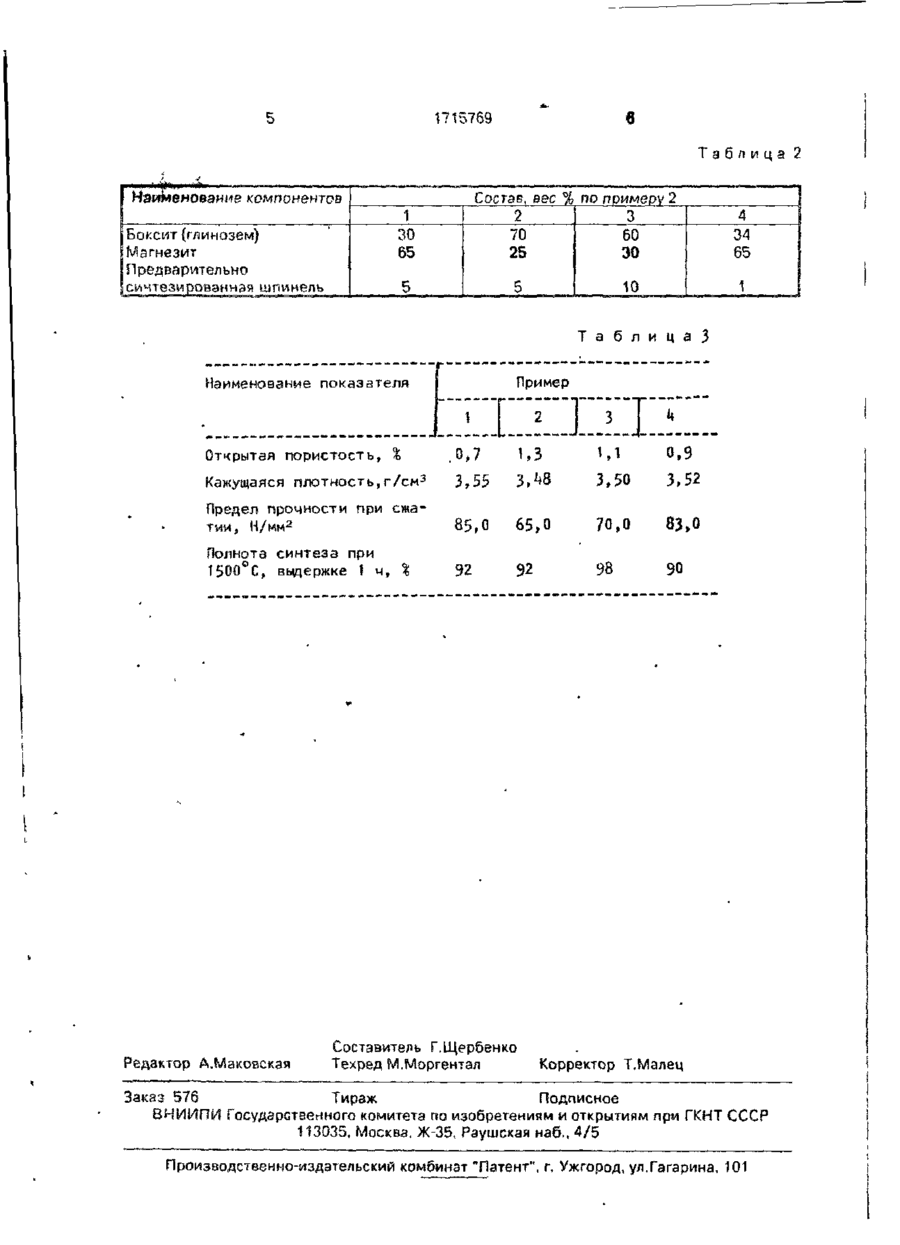

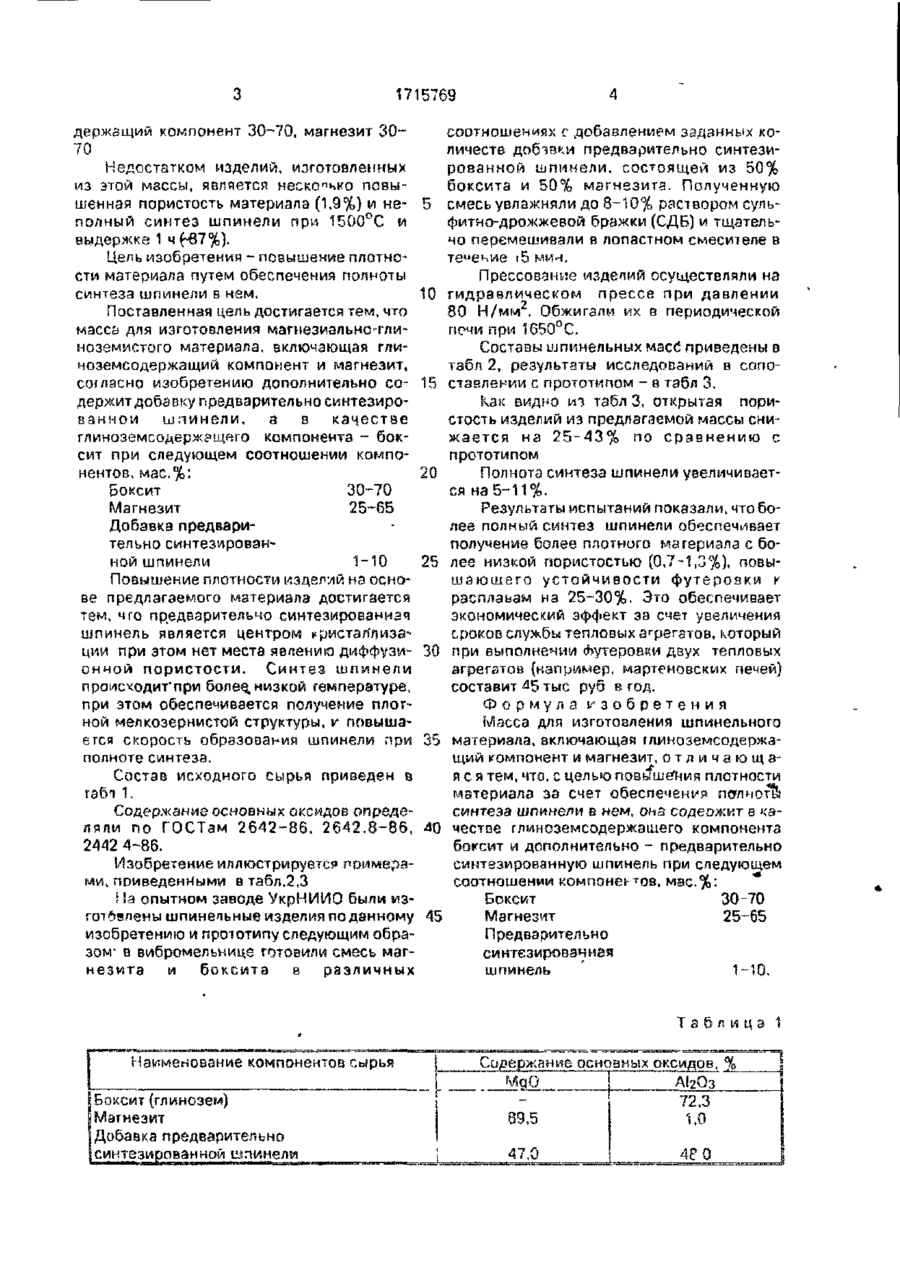

Маса для виготовлення шпинельного матеріалу

Номер патенту: 3140

Опубліковано: 26.12.1994

Автори: Качановський Микола Георгійович, Куцин Зіновій Володимирович, Чуйко Олексій Олексійович, Кутна Ема Гдалівна, Черниш Іван Григорович, Роміцин Валерій Іванович, Попова Ніна Василівна, Кормнова Євгенія Михайлівна, Кузаков Михайло Георгійович

МПК: C04B 26/20, C04B 14/38

Мітки: теплоізоляційного, виготовлення, матеріалу, маса

Формула / Реферат:

Масса для изготовления теплоизоляционного материала, включающая органическое связую­щее, поверхностно-активное вещество, неор­ганическое волокно и воду, отличающаяся тем, что, с целью снижения плотности, она содержит в качестве неорганического волокна базальтовое во­локно диаметром не более 5 мк и дополнительно полиакриламид при следующем соотношении ком­понентов, мас.%:органическое связующее                            ...

Номер патенту: 7251

Опубліковано: 30.06.1995

Автори: Тарадіна Зінаїда Іванівна, Брей Володимир Вікторович, Качановський Микола Георгійович, Чуйко Олексій Олексійович, Бєляков Валерій Сергійович

МПК: C04B 14/38

Мітки: маса, виготовлення, теплоізоляційного, матеріалу

Формула / Реферат:

Масса для изготовления теплоизоляционно­го материала, включающая синтетическое волок­но, полиакриламид, поверхностно-активное вещество, органическое связующее и воду, отли­чающаяся тем, что она дополнительно содержит искусственное и/или природное волокно, оксиды цинка или алюминия, или кремния, или сурьмы, или молибдена, или кобальта и гидрофобизирующую добавку при следующем соотношении компо­нентов, мас.%:синтетическое волокно...

Номер патенту: 8727

Опубліковано: 30.09.1996

Автори: Сударкіна Тамара Юхимівна, Михальчук Неоніла Моісеєвна, Усатіков Іван Федорович, Караулов Анатолій Григорович

МПК: C04B 35/48

Мітки: монолітних, виготовлення, маса, футеровок, вогнетривка, невипалених

Формула / Реферат:

Огнеупорная масса для изготовлен ия безобжи­говых монолитных футеровок или изделий, включа­ющая стабилизированный диоксид циркония, цирконат кальция и цементирующую добавку, со­держащую алюминат кальция, отличающаяся тем, что, с целью повышения объемопостоянства массы до 1900°С и повышения эрозионной стойкости, цемен­тирующая добавка содержит 40% алюмината каль­ция и 60% алюмомагнезиальной шпинели при следующем соотношении компонентов,...

Номер патенту: 3249

Опубліковано: 26.12.1994

Автори: Даценко Борис Михайлович, Іванова Олена Георгіївна

МПК: C04B 33/00

Мітки: керамічна, виготовлення, маса, будівельних, виробів

Формула / Реферат:

Керамическая масса для изготовления строительных изделий, включающая каолинит, гидрослюду, монтмориллонит, отличающаяся тем, что она дополнительно содержит уголь при следующем соотношении компонентов, масс. %: каолинит 50-70 гидрослюда 5-40 монтмориллонит 2-15 уголь 3-15.

Номер патенту: 1921

Опубліковано: 20.12.1994

Автори: Михайлов Володимир Іванович, Величко Юрій Михайлович, Діденко Микола Якович

МПК: C04B 33/00, C04B 18/04

Мітки: виробів, керамічна, виготовлення, стінових, маса

Формула / Реферат:

Керамическая масса для изготовления стеновых изделий, включающая отходы углеобогащения и кальцийсодержащую добавку, отличающаяся тем, что она в качестве кальцийсодержащей добавки содержит отходы бариево-стронциевого производства при следующем соотношении компонентов, мас. %: отходы углеобогащения 98,8-99,8 отходы бариево-стронциевого производства 0,2-1,2
