Амортизатор

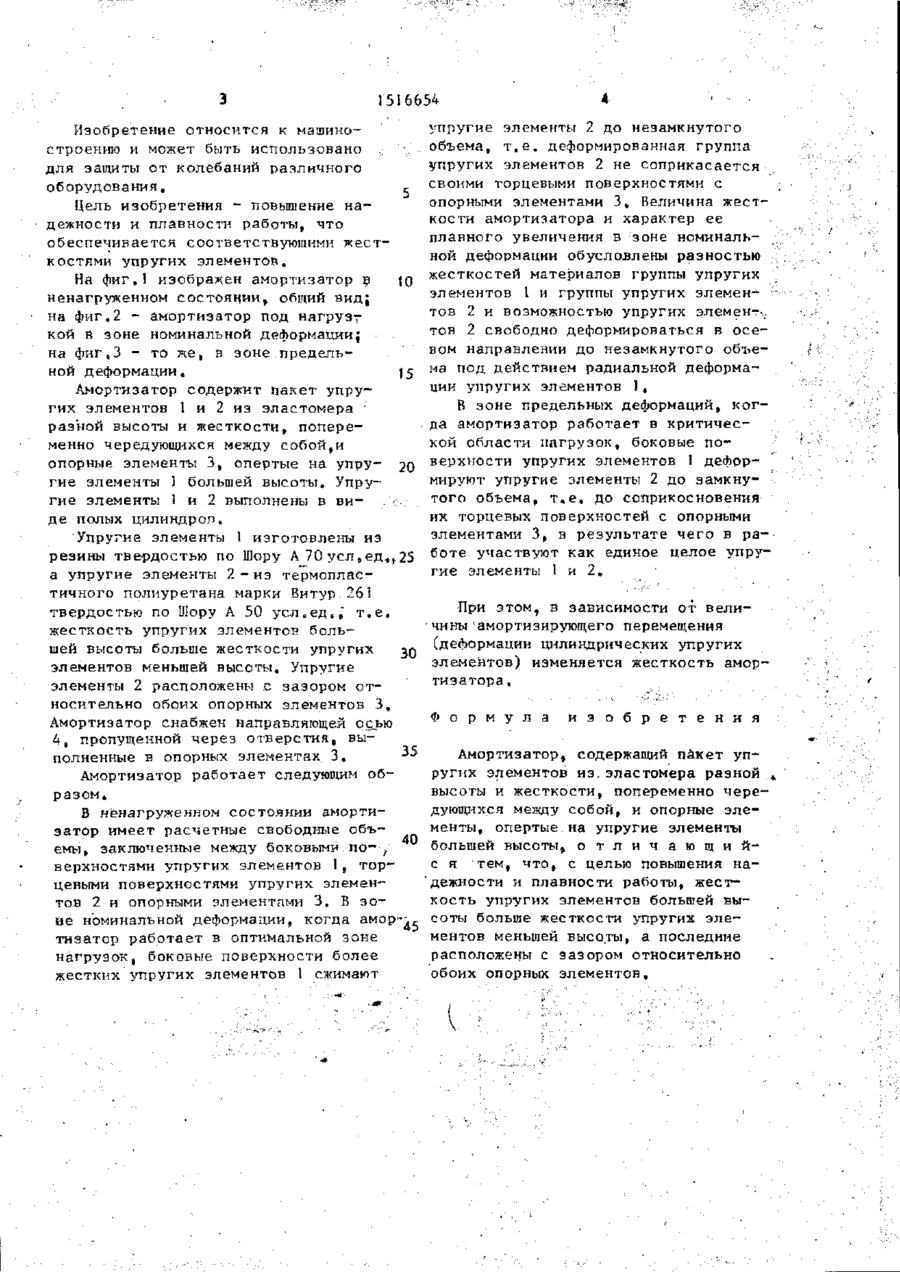

Изобретение относится к машиностроению и может быть использовано для защиты от колебаний различного оборудования. Цель изобретения повышение надежности и плавности р а боты за счет соответствующих ж е с т к о с тей упругих элементов* Величина ж е с т кости амортизатора и характер ее плавного увеличения в зоне номинальной деформации обусловлены разностью жесткостей материалов группы упругих элементов 1 и группы упругих э л е ментов 2 и возможностью упругих э л е ментов 2 свободно деформироваться до незамкнутого объема под действием р а диальной деформации упругих элементов 1, 3 и л . an Зі 2 KWWWXWWV • . ; 1516654 Изобретение относится к машиностроению и может быть использовано для защиты от колебаний различного оборудования. Цель изобретения - повышение надежности и плавности работы, что обеспечивается соответствующими жесткостями упругих элементов, На фиг,I изображен амортизатор в 10 ненагруженном состоянии, общий вид; на фиг,2 - амортизатор под нагруз7 кой в зоне номинальной деформации; • на фиг в 3 - то же, в зоне предельной деформации. \5 Амортизатор содержит пакет упругих элементов 1 и 2 из эластомера разной высоты и жесткости, попеременно чередующихся между собой,и опорные элементы 3, опертые на упру- 20 гие элементы 1 большей высоты. Упругие элементы 1 и 2 выполнены в виде полых цилиндрол. Упругие элементы 1 изготовлены из резины твердостью по Шору А 7Оусл»ед.,25 а упругие элементы 2 - из термопластичного полиуретана марки Витур 261 твердостью по Шору А 50 усл.ед8р' т.е. жесткость упругих элементов большей высоты больше жесткости упругих 30 элементов меньшей высоты. Упругие элементы 2 расположены с зазором относительно обоих опорных элементов 3, Амортизатор снабжен направляющей осью 4, пропущенной через отверстия, вы35 полненные в опорных элементах 3, Амортизатор работает следующим образом, В ненагруженном состоянии амортизатор имеет расчетные свободные объемы, заключенные между боковыми по- ; 40 верхностями упругих элементов 1, торцевыми поверхностями упругих элементов 2 и опорными элементами З, В зоне номинальной деформации» когда амор-- 5 тизатор работает в оптимальной зоне нагрузок^ боковые поверхности более жестких упругих элементов 1 сжимают упругие элементы 2 до незамкнутого объема, т.е. деформированная группа упругих элементов 2 не соприкасается своими торцевыми поверхностями с опорными элементами 3, Величина жесткости амортизатора и характер ее плавного увеличения в зоне номинальной деформации обусловлены разностью жесткостей материалов группы упругих элементов 1 и группы упругих элемен- • тов 2 и возможностью упругих элемент-,, тов 2 свободно деформироваться в осевом направлении до незамкнутого объема под действием радиальной деформации упругих элементов 1, В зоне предельных деформаций, когда амортизатор работает в критической области нагрузок, боковые поверхности упругих элементов 1 деформируют упругие элементы 2 до замкнутого объема, т.е. до соприкосновения их торцевых поверхностей с опорными элементами 3, в результате чего в работе участвуют как единое целое упру гие элементы 1 и 2, При этом, в зависимости от величины амортизирующего перемещения (деформации цилиндрических упругих элементов) изменяется жесткость амор тизатора , Ф о р м у л а и з о б р е т е н и я Амортизатор, содержащий пикет упругих элементов из.эластомера разной высоты и жесткости, попеременно чере дующихся между собой, и опорные э л е менты, опертые на упругие элементы большей высоты, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности и плавности работы, жесткость упругих элементов большей высоты больше жесткости упругих э л е ментов меньшей высоты, а последние расположены с зазором относительно обоих опорных элементов. 1516654 Фиг.г Фие.З Редактор В.Данко Составитель Е.Когачев Техред И.Верес Корректор В.Гирняк Заказ 6364/32 Тираж 721 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 L
