Резинометалічний амортизатор

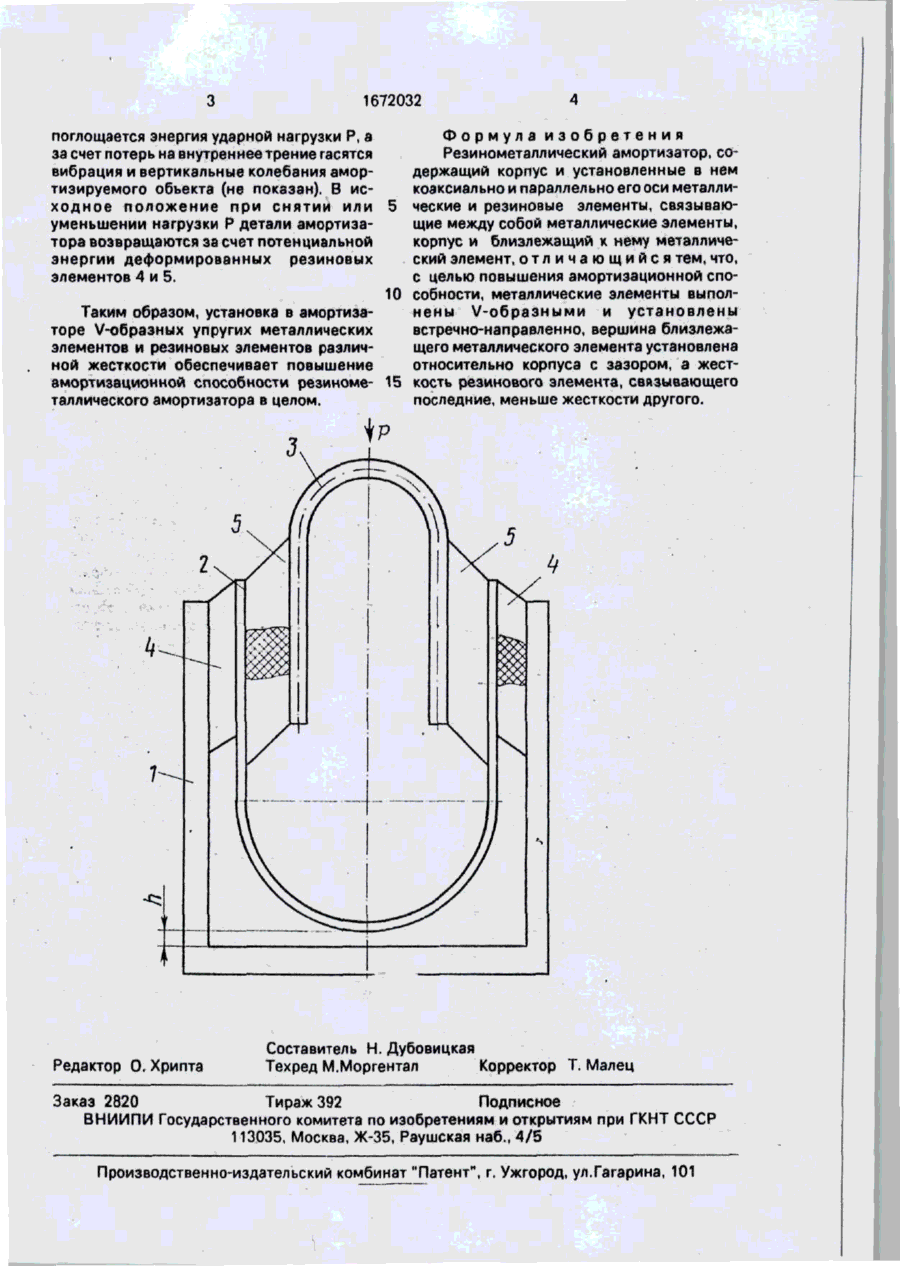

Изобретение Относится к машиностроению, а именно к устройствам для поглощения ударных нагрузок и гашения вибрации. Цель изобретения - повышение амортизационной способности за счет получения нелинейной ступенчатой характеристики. При действии вертикальной нагрузки Р первоначально деформируется резиновый элемент 4, имеющий меньшую жесткость, и перемещаются вниз металлические V-об разные элементы 2 и 3 с резиновым элементом 5. После выборки зазора между корпусом 1 и V образным металлическим элементом 2 последний останавливается, а металлический V-образный элемент 3, продолжая движение, деформирует резиновый элемент 4. 1 ил. со С Изобретение относится к машиностроению, а именно к устройствам для поглощения ударных нагрузок и гашения вибрации. Цель изобретения - повышение амортизационной способности за счет получения нелинейной ступенчатой характеристики. На чертеже изображен предлагаемый амортизатор, продольный разрез, общий вид. Резинометаллический амортизатор содержит корпус 1 и установленные в нем коа к с и а л ь н о и п а р а л л е л ь н о е г о оси металлические 2 и 3 и резиновые элементы 4 и 5, связывающие между собой металлические элементы 2 и 3, корпус 1 и близлежащий к нему металлический элемент 2. Металлические элементы 2 и 3 выполнены V-образными и установлены встречно-направленно, вершина близлежащего металлического элемента 2 установлена относительно корпуса 1 с зазором, а жесткость резинового элемента 4, связывающего корпус 1 и металлический элемент 2, меньше жесткости другого элемента 5. Амортизатор работает следующим образом. При действии вертикальной нагрузки Р первоначально деформируется резиновый элемент 4, имеющий меньшую жесткость, и перемещаются вниз металлические V-образные элементы 2 и 3 с резиновым элементом 5. После выборки зазора между корпусом 1 и металлическим элементом 2 последний останавливается, а металлический элемент 3, продолжая движение, деформирует резиновый элемент 5. Так как резиновый элемент 5 имеет большую жесткость, то упругая характеристика амортизатора принимает ступенчатый нелинейный вид. За счет работы на деформацию резиновых элементов 4 и 5, работающих на сдвиг, Irt ю о со ю 1672032 Формула изобретения Резинометаллический амортизатор, содержащий корпус и установленные в нем коаксиально и параллельно его оси металлические и резиновые элементы, связывающие между собой металлические элементы, корпус и близлежащий к нему металлический элемент, о т л и ч а ю щ и й с я тем, что, с целью повышения амортизационной спо10 собности, металлические элементы выполнены V-обраэными и установлены Таким образом, установка в амортизавстречно-направленно, вершина близлежаторе V-образных упругих металлических щего металлического элемента установлена элементов и резиновых элементов различотносительно корпуса с зазором, а жестной жесткости обеспечивает повышение амортизационной способности резиноме- 15 кость резинового элемента, связывающего последние, меньше жесткости другого. таллического амортизатора в целом. поглощается энергия ударной нагрузки Р, а за счет потерь на внутреннее трение гасятся вибрация и вертикальные колебания амортизируемого объекта (не показан). В исходное положение при снятии или уменьшении нагрузки Р детали амортизатора возвращаются за счет потенциальной энергии деформированных резиновых элементов 4 и 5. Редактор О. Хрипта Составитель Н. Дубовицкая Техред М.Моргентал Корректор Т. Малец Заказ 2820 Тираж 392 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
