Спосіб визначення коефіцієнта внутрішнього тертя в шарі зернової суміші при сепаруванні

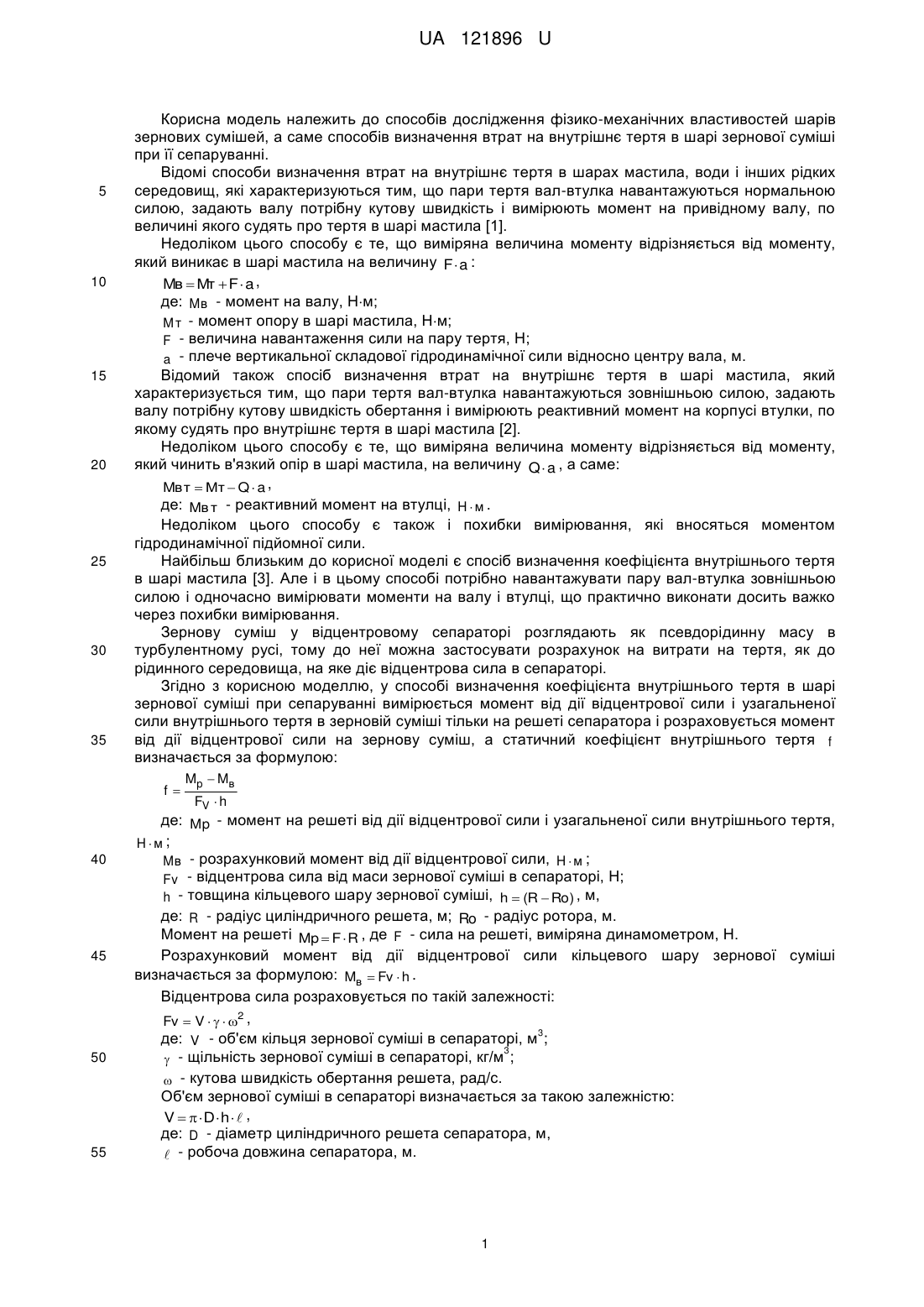

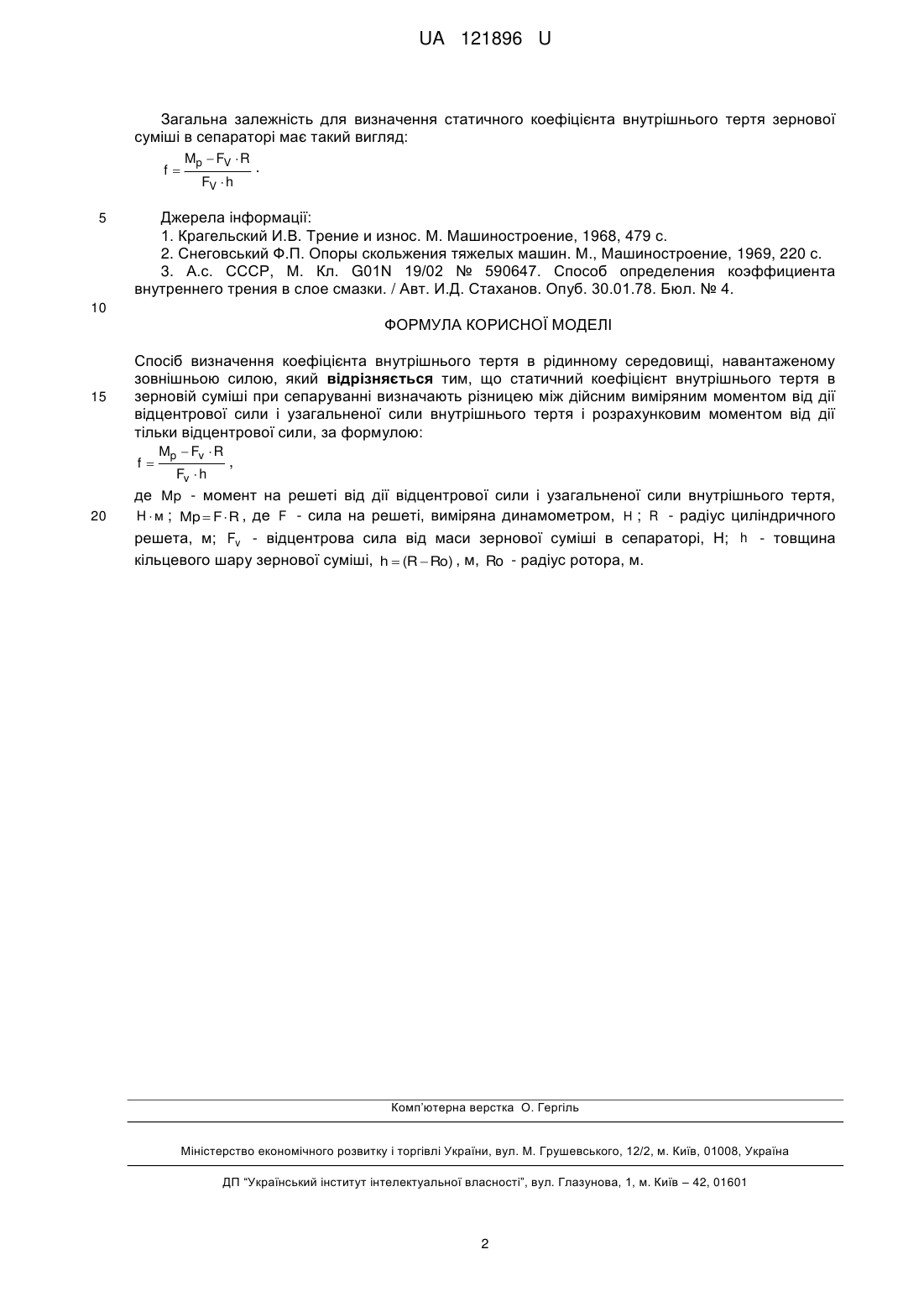

Реферат: Спосіб визначення коефіцієнта внутрішнього тертя в рідинному середовищі, навантаженому зовнішньою силою, при якому статичний коефіцієнт внутрішнього тертя в зерновій суміші при сепаруванні визначають різницею між дійсним виміряним моментом від дії відцентрової сили і узагальненої сили внутрішнього тертя і розрахунковим моментом від дії тільки відцентрової сили. UA 121896 U (12) UA 121896 U UA 121896 U 5 10 15 20 25 30 35 Корисна модель належить до способів дослідження фізико-механічних властивостей шарів зернових сумішей, а саме способів визначення втрат на внутрішнє тертя в шарі зернової суміші при її сепаруванні. Відомі способи визначення втрат на внутрішнє тертя в шарах мастила, води і інших рідких середовищ, які характеризуються тим, що пари тертя вал-втулка навантажуються нормальною силою, задають валу потрібну кутову швидкість і вимірюють момент на привідному валу, по величині якого судять про тертя в шарі мастила [1]. Недоліком цього способу є те, що виміряна величина моменту відрізняється від моменту, який виникає в шарі мастила на величину F a : Mв  Мт  F  a , де: Mв - момент на валу, Нм; Мт - момент опору в шарі мастила, Нм; F - величина навантаження сили на пару тертя, Н; a - плече вертикальної складової гідродинамічної сили відносно центру вала, м. Відомий також спосіб визначення втрат на внутрішнє тертя в шарі мастила, який характеризується тим, що пари тертя вал-втулка навантажуються зовнішньою силою, задають валу потрібну кутову швидкість обертання і вимірюють реактивний момент на корпусі втулки, по якому судять про внутрішнє тертя в шарі мастила [2]. Недоліком цього способу є те, що виміряна величина моменту відрізняється від моменту, який чинить в'язкий опір в шарі мастила, на величину Q a , а саме: Mв т  Мт  Q  a , де: Mв т - реактивний момент на втулці, H  м . Недоліком цього способу є також і похибки вимірювання, які вносяться моментом гідродинамічної підйомної сили. Найбільш близьким до корисної моделі є спосіб визначення коефіцієнта внутрішнього тертя в шарі мастила [3]. Але і в цьому способі потрібно навантажувати пару вал-втулка зовнішньою силою і одночасно вимірювати моменти на валу і втулці, що практично виконати досить важко через похибки вимірювання. Зернову суміш у відцентровому сепараторі розглядають як псевдорідинну масу в турбулентному русі, тому до неї можна застосувати розрахунок на витрати на тертя, як до рідинного середовища, на яке діє відцентрова сила в сепараторі. Згідно з корисною моделлю, у способі визначення коефіцієнта внутрішнього тертя в шарі зернової суміші при сепаруванні вимірюється момент від дії відцентрової сили і узагальненої сили внутрішнього тертя в зерновій суміші тільки на решеті сепаратора і розраховується момент від дії відцентрової сили на зернову суміш, а статичний коефіцієнт внутрішнього тертя f визначається за формулою: f 40 45 50 55 Mp  Mв FV  h де: Mp - момент на решеті від дії відцентрової сили і узагальненої сили внутрішнього тертя, Hм ; Mв - розрахунковий момент від дії відцентрової сили, H  м ; Fv - відцентрова сила від маси зернової суміші в сепараторі, Н; h - товщина кільцевого шару зернової суміші, h  (R  Ro) , м, де: R - радіус циліндричного решета, м; Ro - радіус ротора, м. Момент на решеті Mp  F  R , де F - сила на решеті, виміряна динамометром, Н. Розрахунковий момент від дії відцентрової сили кільцевого шару зернової суміші визначається за формулою: Mв  Fv  h . Відцентрова сила розраховується по такій залежності: Fv  V    2 , 3 де: V - об'єм кільця зернової суміші в сепараторі, м ; 3  - щільність зернової суміші в сепараторі, кг/м ;  - кутова швидкість обертання решета, рад/с. Об'єм зернової суміші в сепараторі визначається за такою залежністю: V    D h  , де: D - діаметр циліндричного решета сепаратора, м,  - робоча довжина сепаратора, м. 1 UA 121896 U Загальна залежність для визначення статичного коефіцієнта внутрішнього тертя зернової суміші в сепараторі має такий вигляд: f 5 Mp  FV  R FV  h . Джерела інформації: 1. Крагельский И.В. Трение и износ. М. Машиностроение, 1968, 479 с. 2. Снеговський Ф.П. Опоры скольжения тяжелых машин. М., Машиностроение, 1969, 220 с. 3. А.с. СССР, М. Кл. G01N 19/02 № 590647. Способ определения коэффициента внутреннего трения в слое смазки. / Авт. И.Д. Стаханов. Опуб. 30.01.78. Бюл. № 4. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб визначення коефіцієнта внутрішнього тертя в рідинному середовищі, навантаженому зовнішньою силою, який відрізняється тим, що статичний коефіцієнт внутрішнього тертя в зерновій суміші при сепаруванні визначають різницею між дійсним виміряним моментом від дії відцентрової сили і узагальненої сили внутрішнього тертя і розрахунковим моментом від дії тільки відцентрової сили, за формулою: f 20 Mp  Fv  R Fv  h , де Mp - момент на решеті від дії відцентрової сили і узагальненої сили внутрішнього тертя, H  м ; Mp  F  R , де F - сила на решеті, виміряна динамометром, H ; R - радіус циліндричного решета, м; Fv - відцентрова сила від маси зернової суміші в сепараторі, Н; h - товщина кільцевого шару зернової суміші, h  (R  Ro) , м, Ro - радіус ротора, м. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
