Спосіб користування стендовим тракційним пристроєм для артроскопії гомілково-ступневого суглоба

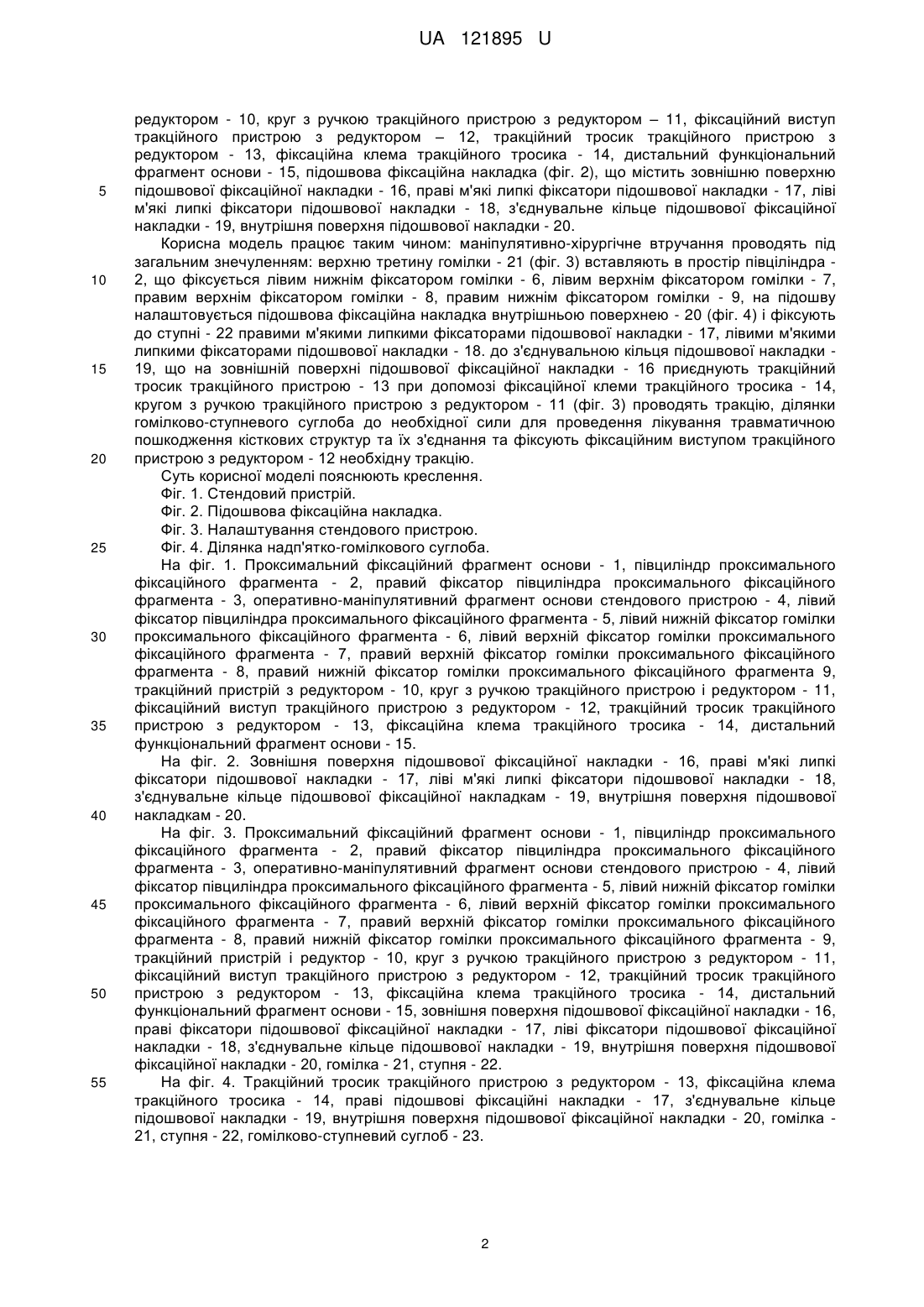

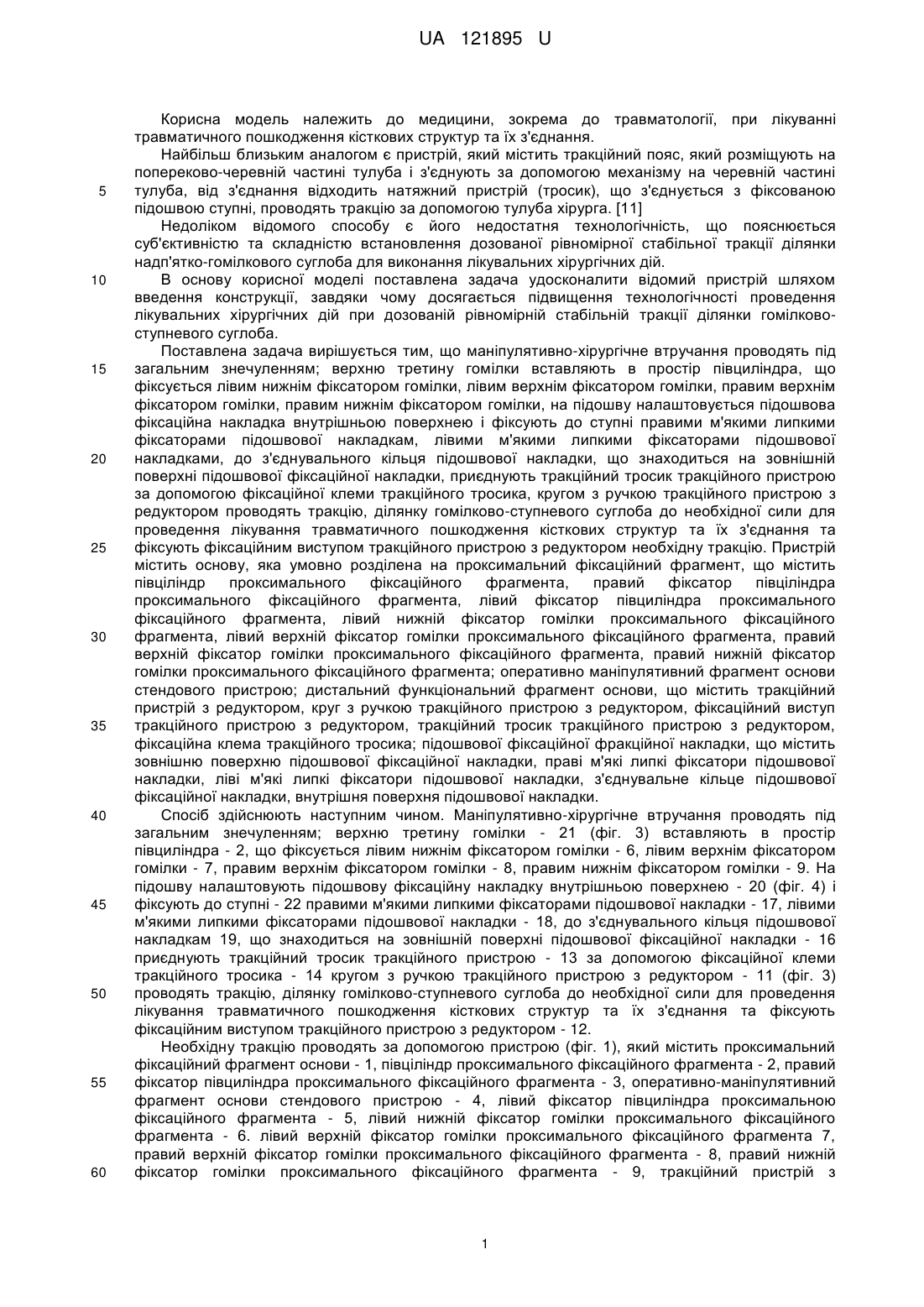

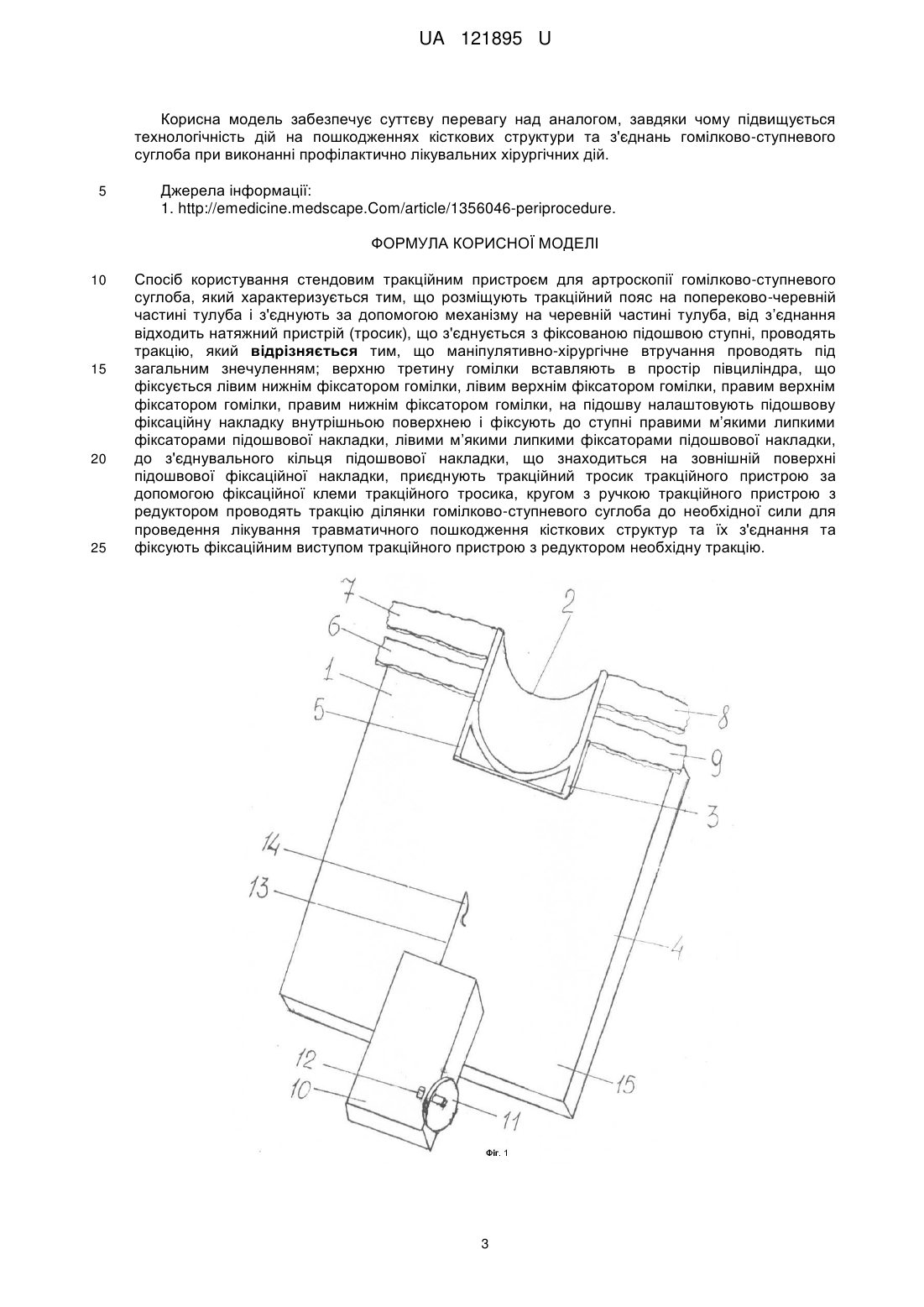

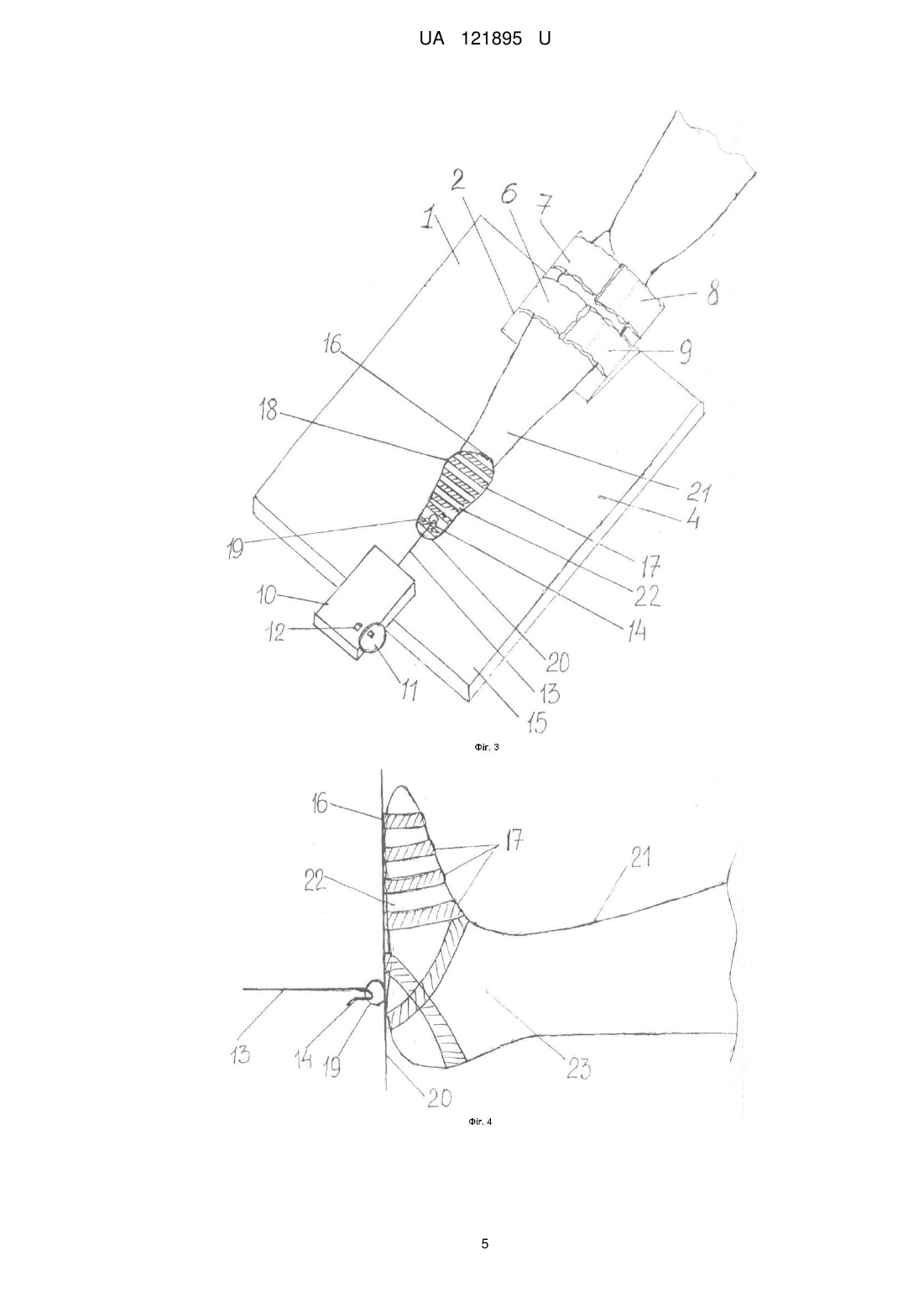

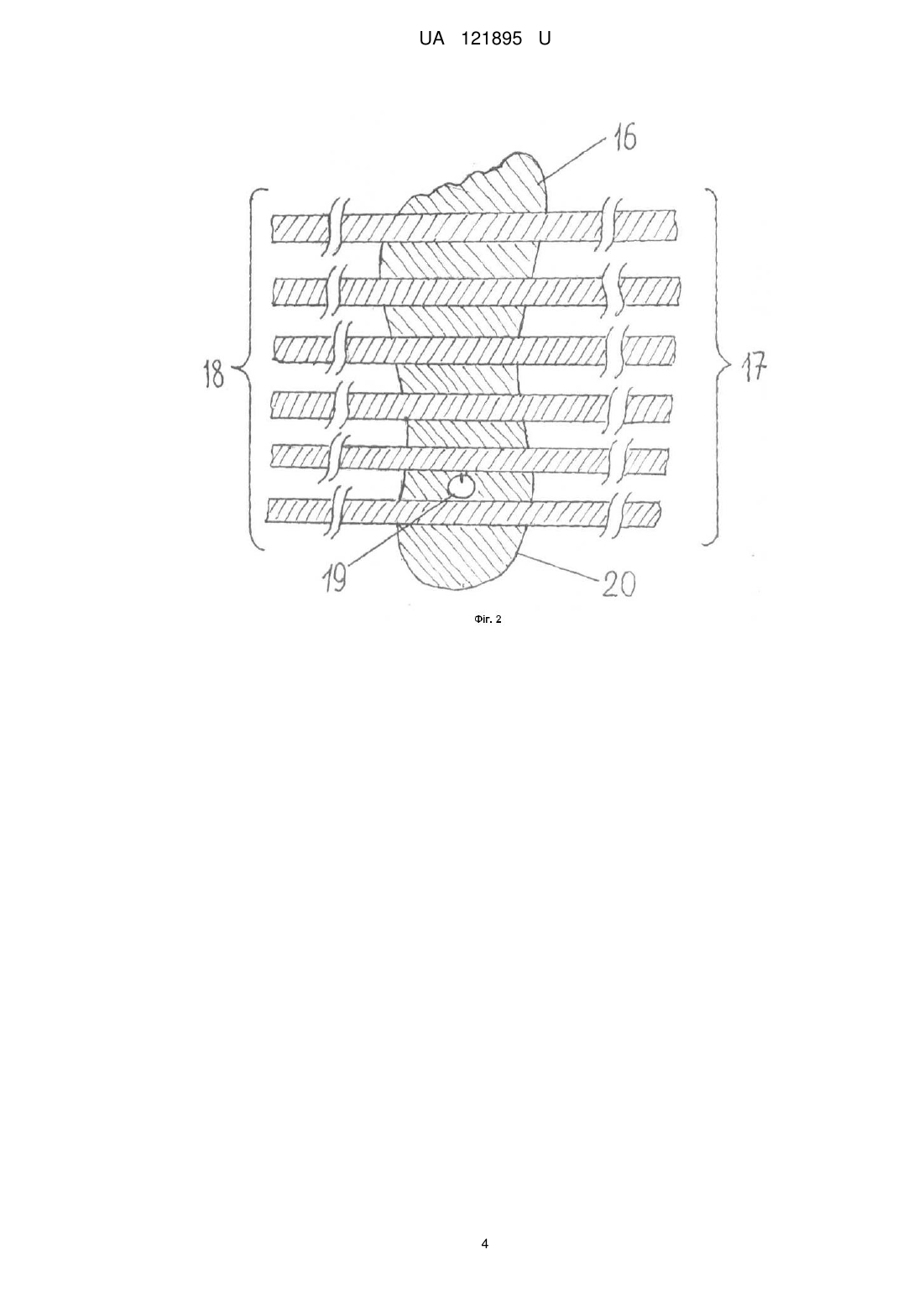

Реферат: Спосіб користування стендовим тракційним пристроєм для артроскопії гомілково-ступневого суглоба характеризується тим, що розміщують тракційний пояс на попереково-черевній частині тулуба і з'єднують за допомогою механізму на черевній частині тулуба, від з’єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, проводять тракцію. Маніпулятивно-хірургічне втручання проводять під загальним знечуленням; верхню третину гомілки вставляють в простір півціліндра, що фіксується лівим нижнім фіксатором гомілки, лівим верхнім фіксатором гомілки, правим верхнім фіксатором гомілки, правим нижнім фіксатором гомілки, на підошву налаштовують підошвову фіксаційну накладку внутрішньою поверхнею і фіксують до ступні правими м’якими липкими фіксаторами підошвової накладки, лівими м’якими липкими фіксаторами підошвової накладки, до з'єднувального кільця підошвової накладки, що знаходиться на зовнішній поверхні підошвової фіксаційної накладки, приєднують тракційний тросик тракційного пристрою за допомогою фіксаційної клеми тракційного тросика, кругом з ручкою тракційного пристрою з редуктором проводять тракцію, ділянку гомілковоступневого суглоба до необхідної сили для проведення лікування травматичного пошкодження кісткових структур та їх з'єднання та фіксують фіксаційним виступом тракційного пристрою з редуктором необхідну тракцію. UA 121895 U (12) UA 121895 U UA 121895 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до травматології, при лікуванні травматичного пошкодження кісткових структур та їх з'єднання. Найбільш близьким аналогом є пристрій, який містить тракційний пояс, який розміщують на попереково-черевній частині тулуба і з'єднують за допомогою механізму на черевній частині тулуба, від з'єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, проводять тракцію за допомогою тулуба хірурга. [11] Недоліком відомого способу є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення дозованої рівномірної стабільної тракції ділянки надп'ятко-гомілкового суглоба для виконання лікувальних хірургічних дій. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення конструкції, завдяки чому досягається підвищення технологічності проведення лікувальних хірургічних дій при дозованій рівномірній стабільній тракції ділянки гомілковоступневого суглоба. Поставлена задача вирішується тим, що маніпулятивно-хірургічне втручання проводять під загальним знечуленням; верхню третину гомілки вставляють в простір півциліндра, що фіксується лівим нижнім фіксатором гомілки, лівим верхнім фіксатором гомілки, правим верхнім фіксатором гомілки, правим нижнім фіксатором гомілки, на підошву налаштовується підошвова фіксаційна накладка внутрішньою поверхнею і фіксують до ступні правими м'якими липкими фіксаторами підошвової накладкам, лівими м'якими липкими фіксаторами підошвової накладками, до з'єднувального кільця підошвової накладки, що знаходиться на зовнішній поверхні підошвової фіксаційної накладки, приєднують тракційний тросик тракційного пристрою за допомогою фіксаційної клеми тракційного тросика, кругом з ручкою тракційного пристрою з редуктором проводять тракцію, ділянку гомілково-ступневого суглоба до необхідної сили для проведення лікування травматичного пошкодження кісткових структур та їх з'єднання та фіксують фіксаційним виступом тракційного пристрою з редуктором необхідну тракцію. Пристрій містить основу, яка умовно розділена на проксимальний фіксаційний фрагмент, що містить півціліндр проксимального фіксаційного фрагмента, правий фіксатор півціліндра проксимального фіксаційного фрагмента, лівий фіксатор півциліндра проксимального фіксаційного фрагмента, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента; оперативно маніпулятивний фрагмент основи стендового пристрою; дистальний функціональний фрагмент основи, що містить тракційний пристрій з редуктором, круг з ручкою тракційного пристрою з редуктором, фіксаційний виступ тракційного пристрою з редуктором, тракційний тросик тракційного пристрою з редуктором, фіксаційна клема тракційного тросика; підошвової фіксаційної фракційної накладки, що містить зовнішню поверхню підошвової фіксаційної накладки, праві м'які липкі фіксатори підошвової накладки, ліві м'які липкі фіксатори підошвової накладки, з'єднувальне кільце підошвової фіксаційної накладки, внутрішня поверхня підошвової накладки. Спосіб здійснюють наступним чином. Маніпулятивно-хірургічне втручання проводять під загальним знечуленням; верхню третину гомілки - 21 (фіг. 3) вставляють в простір півциліндра - 2, що фіксується лівим нижнім фіксатором гомілки - 6, лівим верхнім фіксатором гомілки - 7, правим верхнім фіксатором гомілки - 8, правим нижнім фіксатором гомілки - 9. На підошву налаштовують підошвову фіксаційну накладку внутрішньою поверхнею - 20 (фіг. 4) і фіксують до ступні - 22 правими м'якими липкими фіксаторами підошвової накладки - 17, лівими м'якими липкими фіксаторами підошвової накладки - 18, до з'єднувального кільця підошвової накладкам 19, що знаходиться на зовнішній поверхні підошвової фіксаційної накладки - 16 приєднують тракційний тросик тракційного пристрою - 13 за допомогою фіксаційної клеми тракційного тросика - 14 кругом з ручкою тракційного пристрою з редуктором - 11 (фіг. 3) проводять тракцію, ділянку гомілково-ступневого суглоба до необхідної сили для проведення лікування травматичного пошкодження кісткових структур та їх з'єднання та фіксують фіксаційним виступом тракційного пристрою з редуктором - 12. Необхідну тракцію проводять за допомогою пристрою (фіг. 1), який містить проксимальний фіксаційний фрагмент основи - 1, півціліндр проксимального фіксаційного фрагмента - 2, правий фіксатор півциліндра проксимального фіксаційного фрагмента - 3, оперативно-маніпулятивний фрагмент основи стендового пристрою - 4, лівий фіксатор півциліндра проксимальною фіксаційного фрагмента - 5, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 6. лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента 7, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 8, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 9, тракційний пристрій з 1 UA 121895 U 5 10 15 20 25 30 35 40 45 50 55 редуктором - 10, круг з ручкою тракційного пристрою з редуктором – 11, фіксаційний виступ тракційного пристрою з редуктором – 12, тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, дистальний функціональний фрагмент основи - 15, підошвова фіксаційна накладка (фіг. 2), що містить зовнішню поверхню підошвової фіксаційної накладки - 16, праві м'які липкі фіксатори підошвової накладки - 17, ліві м'які липкі фіксатори підошвової накладки - 18, з'єднувальне кільце підошвової фіксаційної накладки - 19, внутрішня поверхня підошвової накладки - 20. Корисна модель працює таким чином: маніпулятивно-хірургічне втручання проводять під загальним знечуленням: верхню третину гомілки - 21 (фіг. 3) вставляють в простір півціліндра 2, що фіксується лівим нижнім фіксатором гомілки - 6, лівим верхнім фіксатором гомілки - 7, правим верхнім фіксатором гомілки - 8, правим нижнім фіксатором гомілки - 9, на підошву налаштовується підошвова фіксаційна накладка внутрішньою поверхнею - 20 (фіг. 4) і фіксують до ступні - 22 правими м'якими липкими фіксаторами підошвової накладки - 17, лівими м'якими липкими фіксаторами підошвової накладки - 18. до з'єднувальною кільця підошвової накладки 19, що на зовнішній поверхні підошвової фіксаційної накладки - 16 приєднують тракційний тросик тракційного пристрою - 13 при допомозі фіксаційної клеми тракційного тросика - 14, кругом з ручкою тракційного пристрою з редуктором - 11 (фіг. 3) проводять тракцію, ділянки гомілково-ступневого суглоба до необхідної сили для проведення лікування травматичною пошкодження кісткових структур та їх з'єднання та фіксують фіксаційним виступом тракційного пристрою з редуктором - 12 необхідну тракцію. Суть корисної моделі пояснюють креслення. Фіг. 1. Стендовий пристрій. Фіг. 2. Підошвова фіксаційна накладка. Фіг. 3. Налаштування стендового пристрою. Фіг. 4. Ділянка надп'ятко-гомілкового суглоба. На фіг. 1. Проксимальний фіксаційний фрагмент основи - 1, півциліндр проксимального фіксаційного фрагмента - 2, правий фіксатор півциліндра проксимального фіксаційного фрагмента - 3, оперативно-маніпулятивний фрагмент основи стендового пристрою - 4, лівий фіксатор півциліндра проксимального фіксаційного фрагмента - 5, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 6, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 7, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 8, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента 9, тракційний пристрій з редуктором - 10, круг з ручкою тракційного пристрою і редуктором - 11, фіксаційний виступ тракційного пристрою з редуктором - 12, тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, дистальний функціональний фрагмент основи - 15. На фіг. 2. Зовнішня поверхня підошвової фіксаційної накладки - 16, праві м'які липкі фіксатори підошвової накладки - 17, ліві м'які липкі фіксатори підошвової накладки - 18, з'єднувальне кільце підошвової фіксаційної накладкам - 19, внутрішня поверхня підошвової накладкам - 20. На фіг. 3. Проксимальний фіксаційний фрагмент основи - 1, півциліндр проксимального фіксаційного фрагмента - 2, правий фіксатор півциліндра проксимального фіксаційного фрагмента - 3, оперативно-маніпулятивний фрагмент основи стендового пристрою - 4, лівий фіксатор півциліндра проксимального фіксаційного фрагмента - 5, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 6, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 7, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 8, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 9, тракційний пристрій і редуктор - 10, круг з ручкою тракційного пристрою з редуктором - 11, фіксаційний виступ тракційного пристрою з редуктором - 12, тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, дистальний функціональний фрагмент основи - 15, зовнішня поверхня підошвової фіксаційної накладки - 16, праві фіксатори підошвової фіксаційної накладки - 17, ліві фіксатори підошвової фіксаційної накладки - 18, з'єднувальне кільце підошвової накладки - 19, внутрішня поверхня підошвової фіксаційної накладки - 20, гомілка - 21, ступня - 22. На фіг. 4. Тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, праві підошвові фіксаційні накладки - 17, з'єднувальне кільце підошвової накладки - 19, внутрішня поверхня підошвової фіксаційної накладки - 20, гомілка 21, ступня - 22, гомілково-ступневий суглоб - 23. 2 UA 121895 U Корисна модель забезпечує суттєву перевагу над аналогом, завдяки чому підвищується технологічність дій на пошкодженнях кісткових структури та з'єднань гомілково-ступневого суглоба при виконанні профілактично лікувальних хірургічних дій. 5 Джерела інформації: 1. http://emedicine.medscape.Com/article/1356046-periprocedure. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Спосіб користування стендовим тракційним пристроєм для артроскопії гомілково-ступневого суглоба, який характеризується тим, що розміщують тракційний пояс на попереково-черевній частині тулуба і з'єднують за допомогою механізму на черевній частині тулуба, від з’єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, проводять тракцію, який відрізняється тим, що маніпулятивно-хірургічне втручання проводять під загальним знечуленням; верхню третину гомілки вставляють в простір півциліндра, що фіксується лівим нижнім фіксатором гомілки, лівим верхнім фіксатором гомілки, правим верхнім фіксатором гомілки, правим нижнім фіксатором гомілки, на підошву налаштовують підошвову фіксаційну накладку внутрішньою поверхнею і фіксують до ступні правими м’якими липкими фіксаторами підошвової накладки, лівими м’якими липкими фіксаторами підошвової накладки, до з'єднувального кільця підошвової накладки, що знаходиться на зовнішній поверхні підошвової фіксаційної накладки, приєднують тракційний тросик тракційного пристрою за допомогою фіксаційної клеми тракційного тросика, кругом з ручкою тракційного пристрою з редуктором проводять тракцію ділянки гомілково-ступневого суглоба до необхідної сили для проведення лікування травматичного пошкодження кісткових структур та їх з'єднання та фіксують фіксаційним виступом тракційного пристрою з редуктором необхідну тракцію. 3 UA 121895 U 4 UA 121895 U 5 UA 121895 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
