Стендовий тракційний пристрій для артроскопії гомілковостопного суглоба

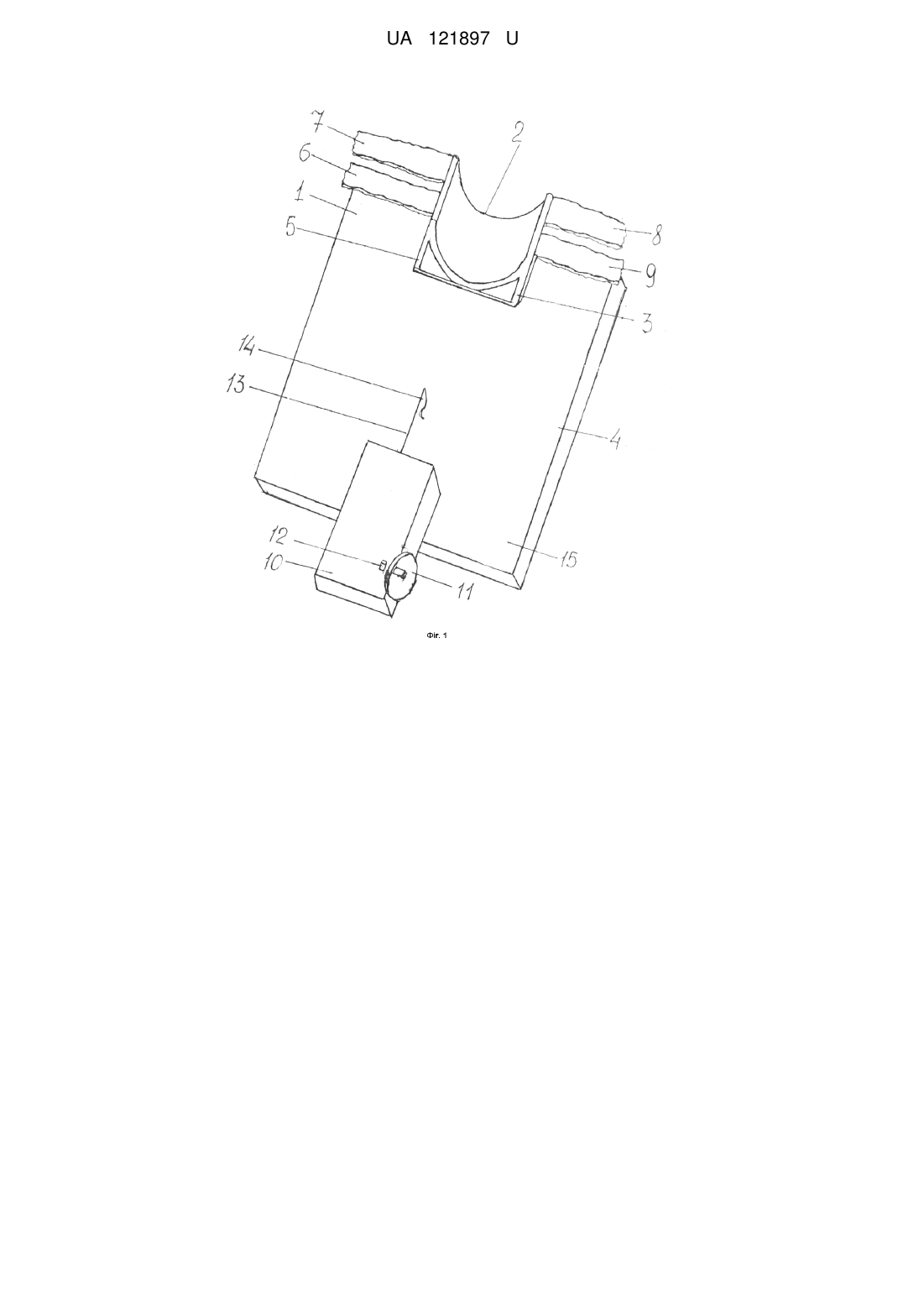

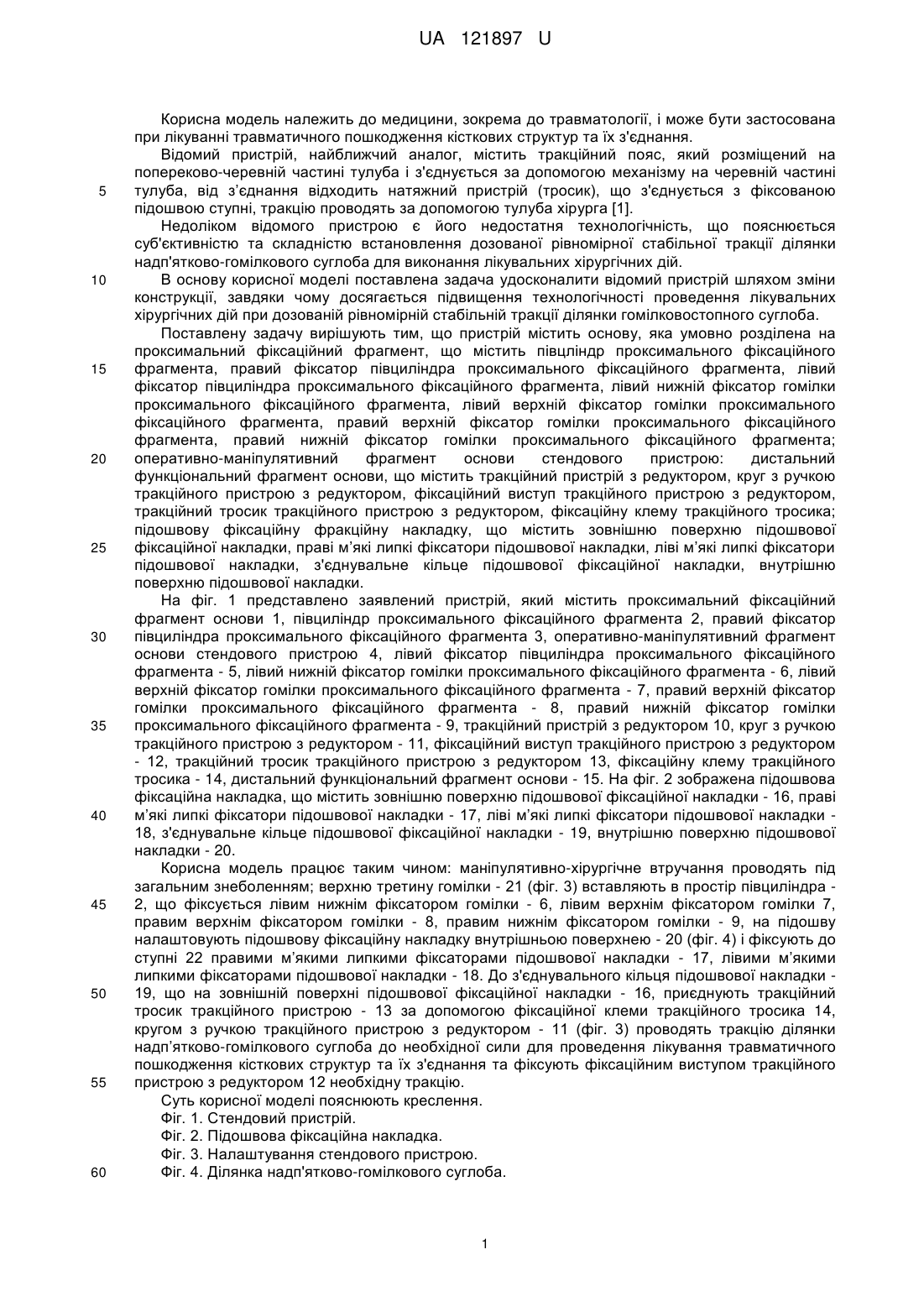

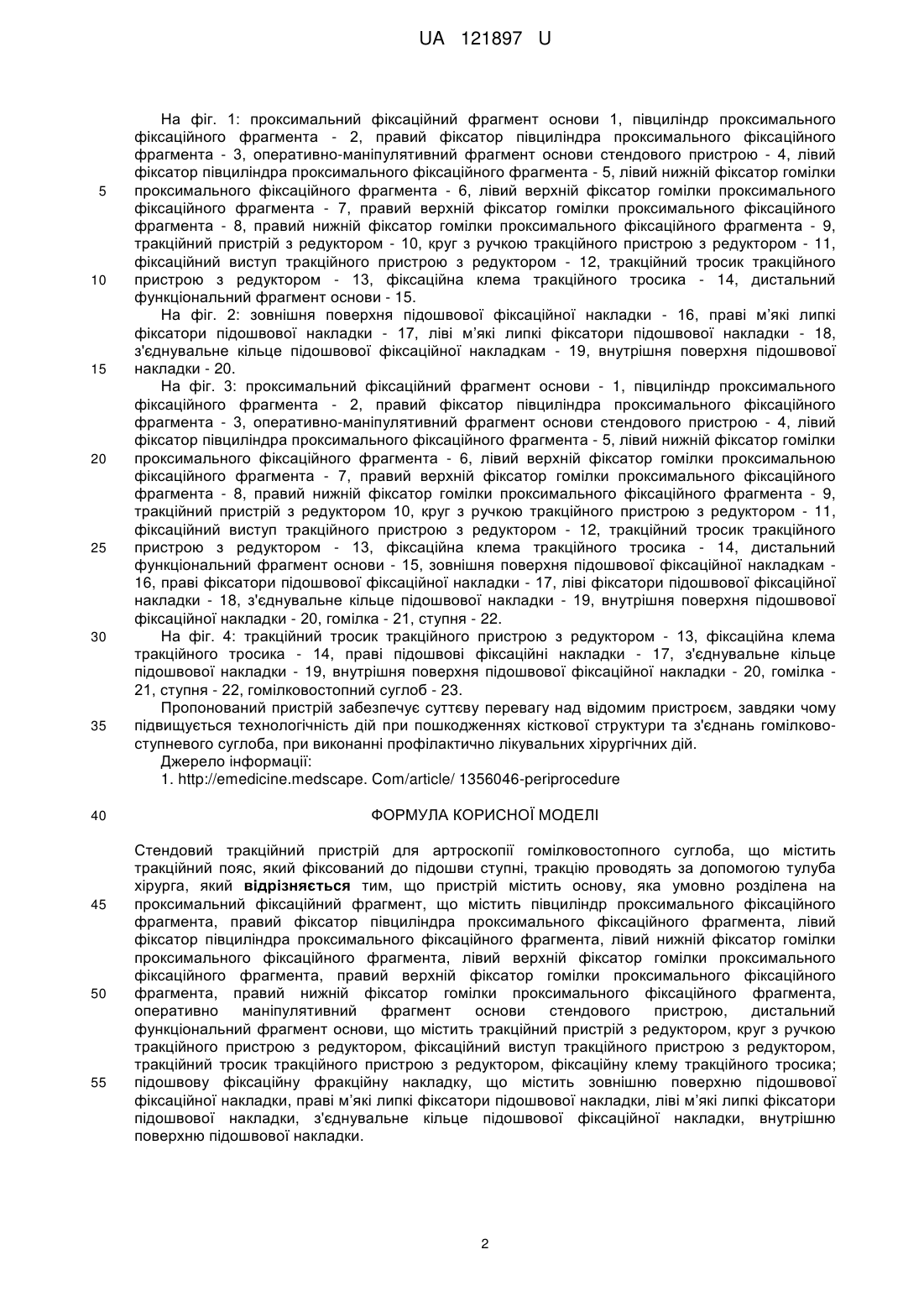

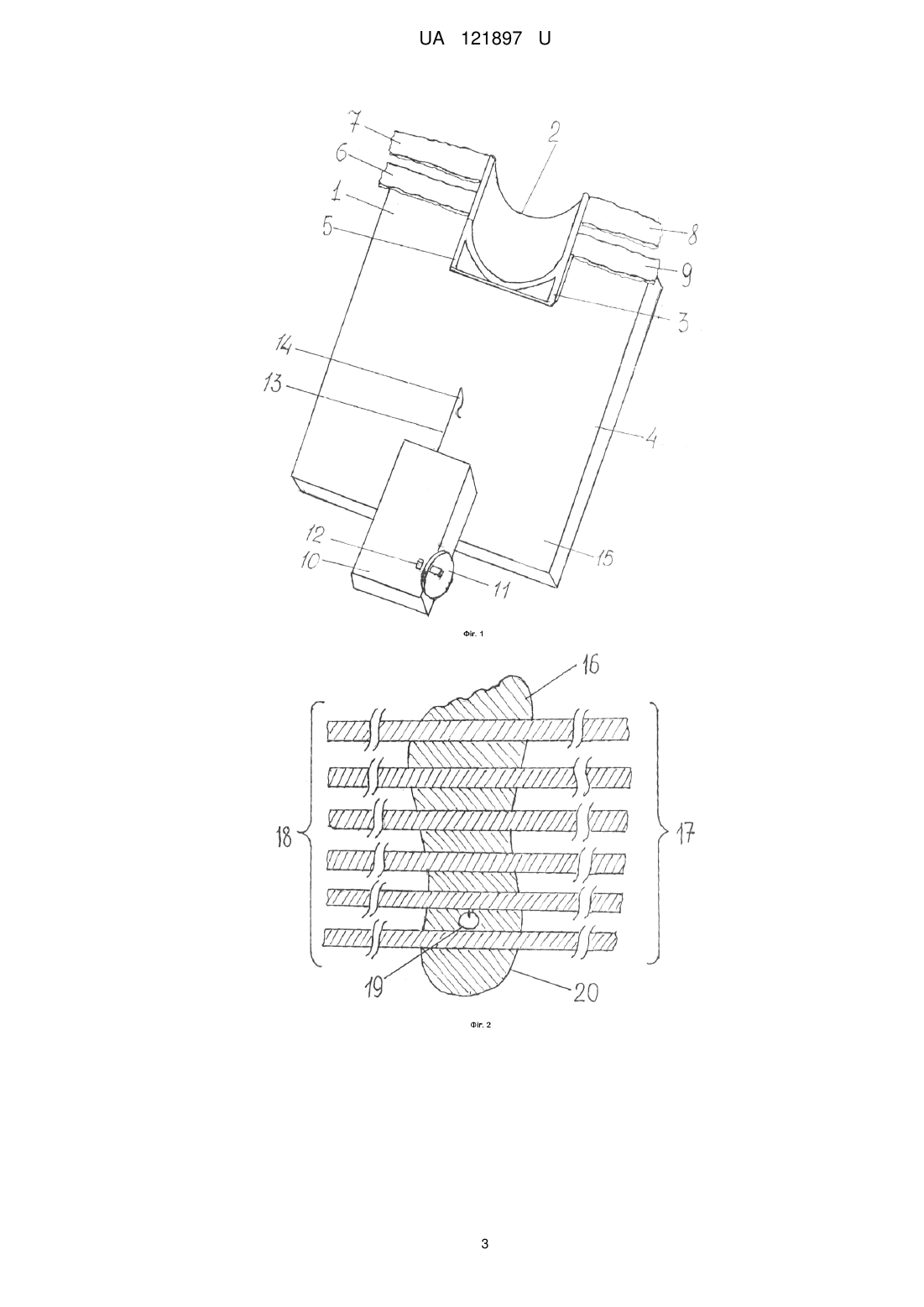

Реферат: UA 121897 U UA 121897 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до травматології, і може бути застосована при лікуванні травматичного пошкодження кісткових структур та їх з'єднання. Відомий пристрій, найближчий аналог, містить тракційний пояс, який розміщений на попереково-черевній частині тулуба і з'єднується за допомогою механізму на черевній частині тулуба, від з’єднання відходить натяжний пристрій (тросик), що з'єднується з фіксованою підошвою ступні, тракцію проводять за допомогою тулуба хірурга [1]. Недоліком відомого пристрою є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення дозованої рівномірної стабільної тракції ділянки надп'ятково-гомілкового суглоба для виконання лікувальних хірургічних дій. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом зміни конструкції, завдяки чому досягається підвищення технологічності проведення лікувальних хірургічних дій при дозованій рівномірній стабільній тракції ділянки гомілковостопного суглоба. Поставлену задачу вирішують тим, що пристрій містить основу, яка умовно розділена на проксимальний фіксаційний фрагмент, що містить півцліндр проксимального фіксаційного фрагмента, правий фіксатор півциліндра проксимального фіксаційного фрагмента, лівий фіксатор півциліндра проксимального фіксаційного фрагмента, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента; оперативно-маніпулятивний фрагмент основи стендового пристрою: дистальний функціональний фрагмент основи, що містить тракційний пристрій з редуктором, круг з ручкою тракційного пристрою з редуктором, фіксаційний виступ тракційного пристрою з редуктором, тракційний тросик тракційного пристрою з редуктором, фіксаційну клему тракційного тросика; підошвову фіксаційну фракційну накладку, що містить зовнішню поверхню підошвової фіксаційної накладки, праві м’які липкі фіксатори підошвової накладки, ліві м’які липкі фіксатори підошвової накладки, з'єднувальне кільце підошвової фіксаційної накладки, внутрішню поверхню підошвової накладки. На фіг. 1 представлено заявлений пристрій, який містить проксимальний фіксаційний фрагмент основи 1, півциліндр проксимального фіксаційного фрагмента 2, правий фіксатор півциліндра проксимального фіксаційного фрагмента 3, оперативно-маніпулятивний фрагмент основи стендового пристрою 4, лівий фіксатор півциліндра проксимального фіксаційного фрагмента - 5, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 6, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 7, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 8, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 9, тракційний пристрій з редуктором 10, круг з ручкою тракційного пристрою з редуктором - 11, фіксаційний виступ тракційного пристрою з редуктором - 12, тракційний тросик тракційного пристрою з редуктором 13, фіксаційну клему тракційного тросика - 14, дистальний функціональний фрагмент основи - 15. На фіг. 2 зображена підошвова фіксаційна накладка, що містить зовнішню поверхню підошвової фіксаційної накладки - 16, праві м’які липкі фіксатори підошвової накладки - 17, ліві м’які липкі фіксатори підошвової накладки 18, з'єднувальне кільце підошвової фіксаційної накладки - 19, внутрішню поверхню підошвової накладки - 20. Корисна модель працює таким чином: маніпулятивно-хірургічне втручання проводять під загальним знеболенням; верхню третину гомілки - 21 (фіг. 3) вставляють в простір півциліндра 2, що фіксується лівим нижнім фіксатором гомілки - 6, лівим верхнім фіксатором гомілки 7, правим верхнім фіксатором гомілки - 8, правим нижнім фіксатором гомілки - 9, на підошву налаштовують підошвову фіксаційну накладку внутрішньою поверхнею - 20 (фіг. 4) і фіксують до ступні 22 правими м’якими липкими фіксаторами підошвової накладки - 17, лівими м’якими липкими фіксаторами підошвової накладки - 18. До з'єднувального кільця підошвової накладки 19, що на зовнішній поверхні підошвової фіксаційної накладки - 16, приєднують тракційний тросик тракційного пристрою - 13 за допомогою фіксаційної клеми тракційного тросика 14, кругом з ручкою тракційного пристрою з редуктором - 11 (фіг. 3) проводять тракцію ділянки надп’ятково-гомілкового суглоба до необхідної сили для проведення лікування травматичного пошкодження кісткових структур та їх з'єднання та фіксують фіксаційним виступом тракційного пристрою з редуктором 12 необхідну тракцію. Суть корисної моделі пояснюють креслення. Фіг. 1. Стендовий пристрій. Фіг. 2. Підошвова фіксаційна накладка. Фіг. 3. Налаштування стендового пристрою. Фіг. 4. Ділянка надп'ятково-гомілкового суглоба. 1 UA 121897 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 1: проксимальний фіксаційний фрагмент основи 1, півциліндр проксимального фіксаційного фрагмента - 2, правий фіксатор півциліндра проксимального фіксаційного фрагмента - 3, оперативно-маніпулятивний фрагмент основи стендового пристрою - 4, лівий фіксатор півциліндра проксимального фіксаційного фрагмента - 5, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 6, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 7, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 8, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 9, тракційний пристрій з редуктором - 10, круг з ручкою тракційного пристрою з редуктором - 11, фіксаційний виступ тракційного пристрою з редуктором - 12, тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, дистальний функціональний фрагмент основи - 15. На фіг. 2: зовнішня поверхня підошвової фіксаційної накладки - 16, праві м’які липкі фіксатори підошвової накладки - 17, ліві м’які липкі фіксатори підошвової накладки - 18, з'єднувальне кільце підошвової фіксаційної накладкам - 19, внутрішня поверхня підошвової накладки - 20. На фіг. 3: проксимальний фіксаційний фрагмент основи - 1, півциліндр проксимального фіксаційного фрагмента - 2, правий фіксатор півциліндра проксимального фіксаційного фрагмента - 3, оперативно-маніпулятивний фрагмент основи стендового пристрою - 4, лівий фіксатор півциліндра проксимального фіксаційного фрагмента - 5, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 6, лівий верхній фіксатор гомілки проксимальною фіксаційного фрагмента - 7, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента - 8, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента - 9, тракційний пристрій з редуктором 10, круг з ручкою тракційного пристрою з редуктором - 11, фіксаційний виступ тракційного пристрою з редуктором - 12, тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, дистальний функціональний фрагмент основи - 15, зовнішня поверхня підошвової фіксаційної накладкам 16, праві фіксатори підошвової фіксаційної накладки - 17, ліві фіксатори підошвової фіксаційної накладки - 18, з'єднувальне кільце підошвової накладки - 19, внутрішня поверхня підошвової фіксаційної накладки - 20, гомілка - 21, ступня - 22. На фіг. 4: тракційний тросик тракційного пристрою з редуктором - 13, фіксаційна клема тракційного тросика - 14, праві підошвові фіксаційні накладки - 17, з'єднувальне кільце підошвової накладки - 19, внутрішня поверхня підошвової фіксаційної накладки - 20, гомілка 21, ступня - 22, гомілковостопний суглоб - 23. Пропонований пристрій забезпечує суттєву перевагу над відомим пристроєм, завдяки чому підвищується технологічність дій при пошкодженнях кісткової структури та з'єднань гомілковоступневого суглоба, при виконанні профілактично лікувальних хірургічних дій. Джерело інформації: 1. http://emedicine.medscape. Com/article/ 1356046-periprocedure ФОРМУЛА КОРИСНОЇ МОДЕЛІ Стендовий тракційний пристрій для артроскопії гомілковостопного суглоба, що містить тракційний пояс, який фіксований до підошви ступні, тракцію проводять за допомогою тулуба хірурга, який відрізняється тим, що пристрій містить основу, яка умовно розділена на проксимальний фіксаційний фрагмент, що містить півциліндр проксимального фіксаційного фрагмента, правий фіксатор півциліндра проксимального фіксаційного фрагмента, лівий фіксатор півциліндра проксимального фіксаційного фрагмента, лівий нижній фіксатор гомілки проксимального фіксаційного фрагмента, лівий верхній фіксатор гомілки проксимального фіксаційного фрагмента, правий верхній фіксатор гомілки проксимального фіксаційного фрагмента, правий нижній фіксатор гомілки проксимального фіксаційного фрагмента, оперативно маніпулятивний фрагмент основи стендового пристрою, дистальний функціональний фрагмент основи, що містить тракційний пристрій з редуктором, круг з ручкою тракційного пристрою з редуктором, фіксаційний виступ тракційного пристрою з редуктором, тракційний тросик тракційного пристрою з редуктором, фіксаційну клему тракційного тросика; підошвову фіксаційну фракційну накладку, що містить зовнішню поверхню підошвової фіксаційної накладки, праві м’які липкі фіксатори підошвової накладки, ліві м’які липкі фіксатори підошвової накладки, з'єднувальне кільце підошвової фіксаційної накладки, внутрішню поверхню підошвової накладки. 2 UA 121897 U 3 UA 121897 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
