Спосіб деформування металевої заготовки некруглого перерізу

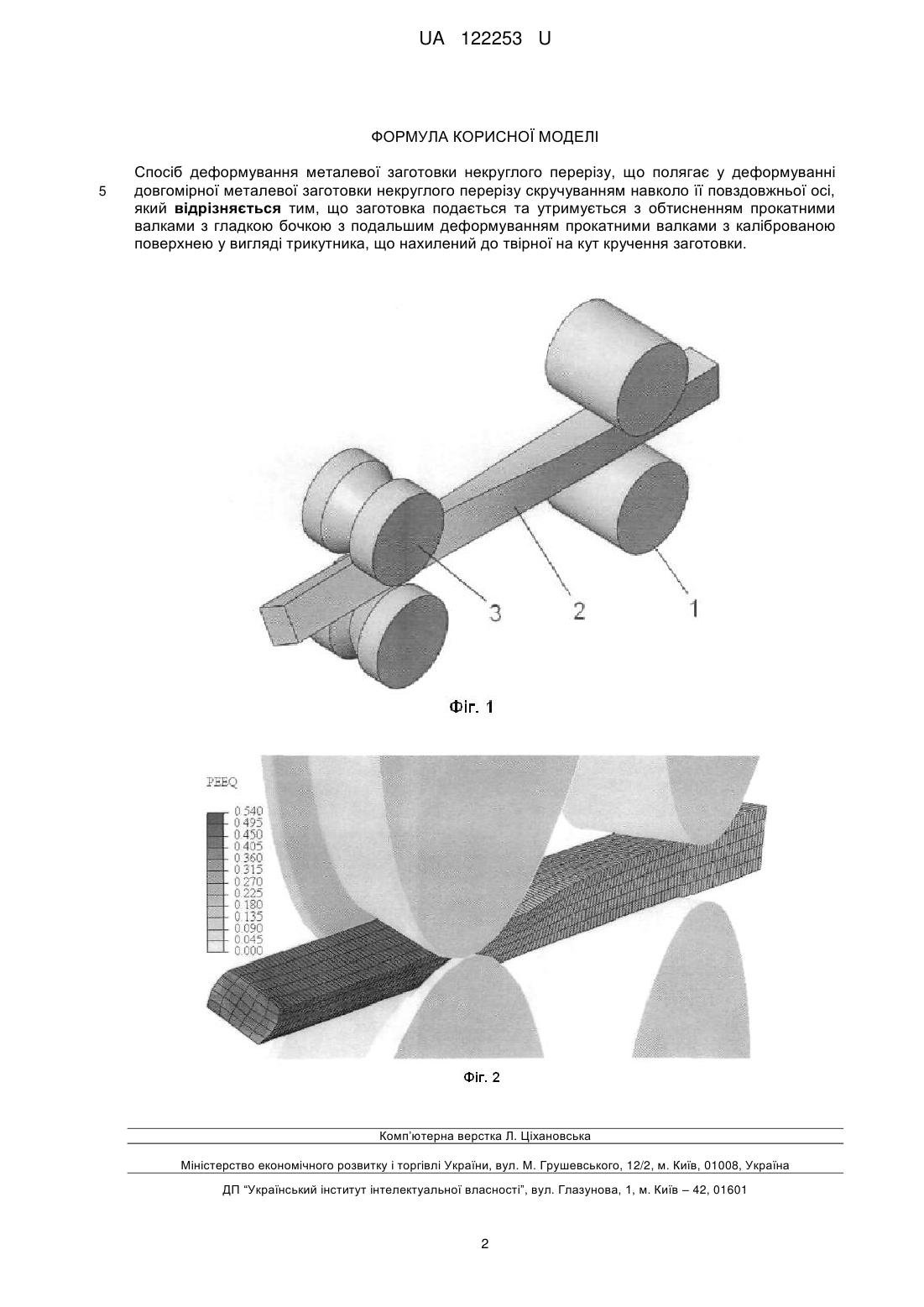

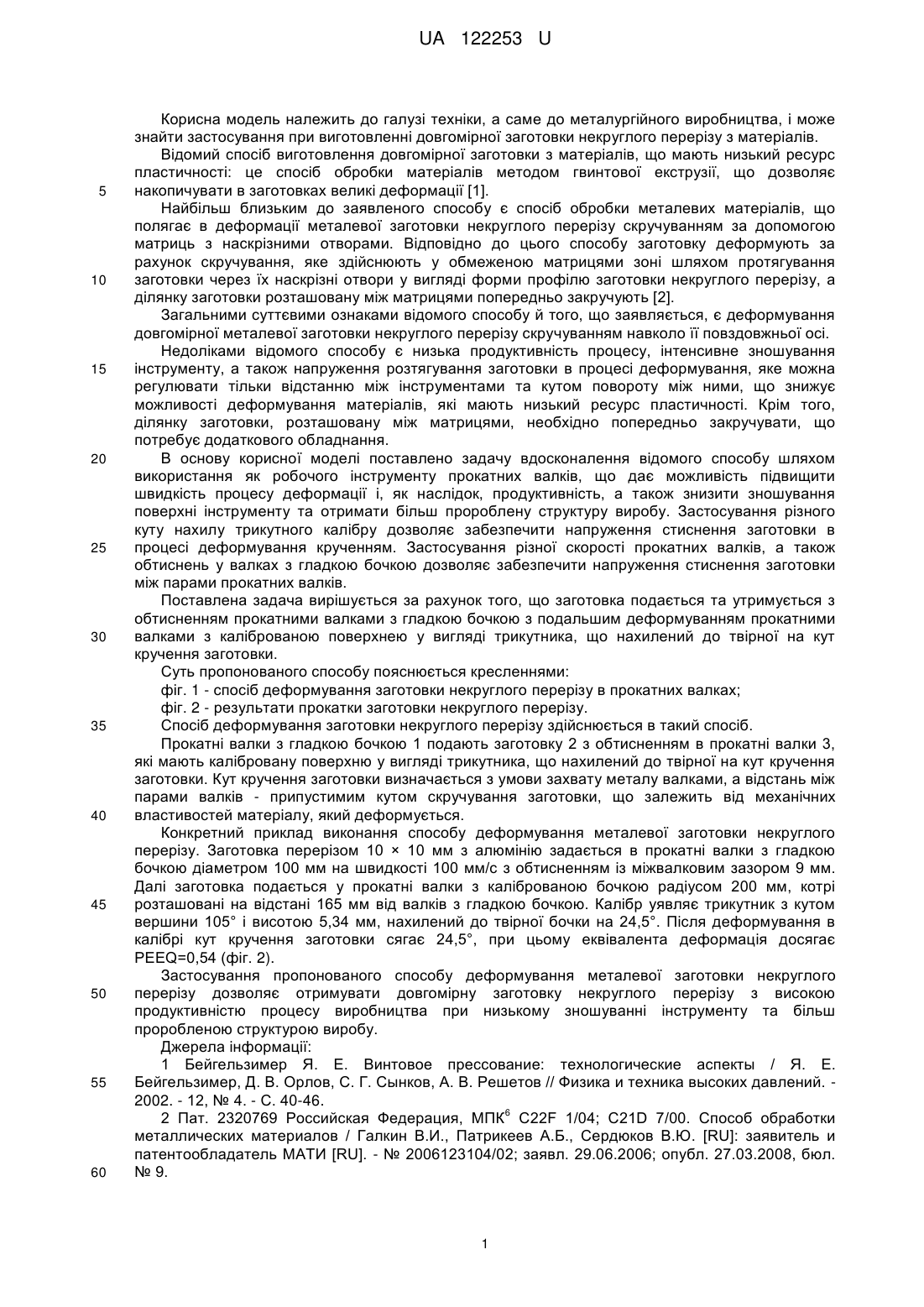

Реферат: Спосіб деформування металевої заготовки некруглого перерізу полягає у деформуванні довгомірної металевої заготовки некруглого перерізу скручуванням навколо її повздовжньої осі. Заготовка подається та утримується з обтисненням прокатними валками з гладкою бочкою з подальшим деформуванням прокатними валками з каліброваною поверхнею у вигляді трикутника, що нахилений до твірної на кут кручення заготовки. UA 122253 U (54) СПОСІБ ДЕФОРМУВАННЯ МЕТАЛЕВОЇ ЗАГОТОВКИ НЕКРУГЛОГО ПЕРЕРІЗУ UA 122253 U UA 122253 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до металургійного виробництва, і може знайти застосування при виготовленні довгомірної заготовки некруглого перерізу з матеріалів. Відомий спосіб виготовлення довгомірної заготовки з матеріалів, що мають низький ресурс пластичності: це спосіб обробки матеріалів методом гвинтової екструзії, що дозволяє накопичувати в заготовках великі деформації [1]. Найбільш близьким до заявленого способу є спосіб обробки металевих матеріалів, що полягає в деформації металевої заготовки некруглого перерізу скручуванням за допомогою матриць з наскрізними отворами. Відповідно до цього способу заготовку деформують за рахунок скручування, яке здійснюють у обмеженою матрицями зоні шляхом протягування заготовки через їх наскрізні отвори у вигляді форми профілю заготовки некруглого перерізу, а ділянку заготовки розташовану між матрицями попередньо закручують [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є деформування довгомірної металевої заготовки некруглого перерізу скручуванням навколо її повздовжньої осі. Недоліками відомого способу є низька продуктивність процесу, інтенсивне зношування інструменту, а також напруження розтягування заготовки в процесі деформування, яке можна регулювати тільки відстанню між інструментами та кутом повороту між ними, що знижує можливості деформування матеріалів, які мають низький ресурс пластичності. Крім того, ділянку заготовки, розташовану між матрицями, необхідно попередньо закручувати, що потребує додаткового обладнання. В основу корисної моделі поставлено задачу вдосконалення відомого способу шляхом використання як робочого інструменту прокатних валків, що дає можливість підвищити швидкість процесу деформації і, як наслідок, продуктивність, а також знизити зношування поверхні інструменту та отримати більш пророблену структуру виробу. Застосування різного куту нахилу трикутного калібру дозволяє забезпечити напруження стиснення заготовки в процесі деформування крученням. Застосування різної скорості прокатних валків, а також обтиснень у валках з гладкою бочкою дозволяє забезпечити напруження стиснення заготовки між парами прокатних валків. Поставлена задача вирішується за рахунок того, що заготовка подається та утримується з обтисненням прокатними валками з гладкою бочкою з подальшим деформуванням прокатними валками з каліброваною поверхнею у вигляді трикутника, що нахилений до твірної на кут кручення заготовки. Суть пропонованого способу пояснюється кресленнями: фіг. 1 - спосіб деформування заготовки некруглого перерізу в прокатних валках; фіг. 2 - результати прокатки заготовки некруглого перерізу. Спосіб деформування заготовки некруглого перерізу здійснюється в такий спосіб. Прокатні валки з гладкою бочкою 1 подають заготовку 2 з обтисненням в прокатні валки 3, які мають калібровану поверхню у вигляді трикутника, що нахилений до твірної на кут кручення заготовки. Кут кручення заготовки визначається з умови захвату металу валками, а відстань між парами валків - припустимим кутом скручування заготовки, що залежить від механічних властивостей матеріалу, який деформується. Конкретний приклад виконання способу деформування металевої заготовки некруглого перерізу. Заготовка перерізом 10 × 10 мм з алюмінію задається в прокатні валки з гладкою бочкою діаметром 100 мм на швидкості 100 мм/с з обтисненням із міжвалковим зазором 9 мм. Далі заготовка подається у прокатні валки з каліброваною бочкою радіусом 200 мм, котрі розташовані на відстані 165 мм від валків з гладкою бочкою. Калібр уявляє трикутник з кутом вершини 105° і висотою 5,34 мм, нахилений до твірної бочки на 24,5°. Після деформування в калібрі кут кручення заготовки сягає 24,5°, при цьому еквівалента деформація досягає PEEQ=0,54 (фіг. 2). Застосування пропонованого способу деформування металевої заготовки некруглого перерізу дозволяє отримувати довгомірну заготовку некруглого перерізу з високою продуктивністю процесу виробництва при низькому зношуванні інструменту та більш проробленою структурою виробу. Джерела інформації: 1 Бейгельзимер Я. Е. Винтовое прессование: технологические аспекты / Я. Е. Бейгельзимер, Д. В. Орлов, С. Г. Сынков, А. В. Решетов // Физика и техника высоких давлений. 2002. - 12, № 4. - С. 40-46. 6 2 Пат. 2320769 Российская Федерация, МПК C22F 1/04; C21D 7/00. Способ обработки металлических материалов / Галкин В.И., Патрикеев А.Б., Сердюков В.Ю. [RU]: заявитель и патентообладатель МАТИ [RU]. - № 2006123104/02; заявл. 29.06.2006; опубл. 27.03.2008, бюл. № 9. 1 UA 122253 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб деформування металевої заготовки некруглого перерізу, що полягає у деформуванні довгомірної металевої заготовки некруглого перерізу скручуванням навколо її повздовжньої осі, який відрізняється тим, що заготовка подається та утримується з обтисненням прокатними валками з гладкою бочкою з подальшим деформуванням прокатними валками з каліброваною поверхнею у вигляді трикутника, що нахилений до твірної на кут кручення заготовки. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
