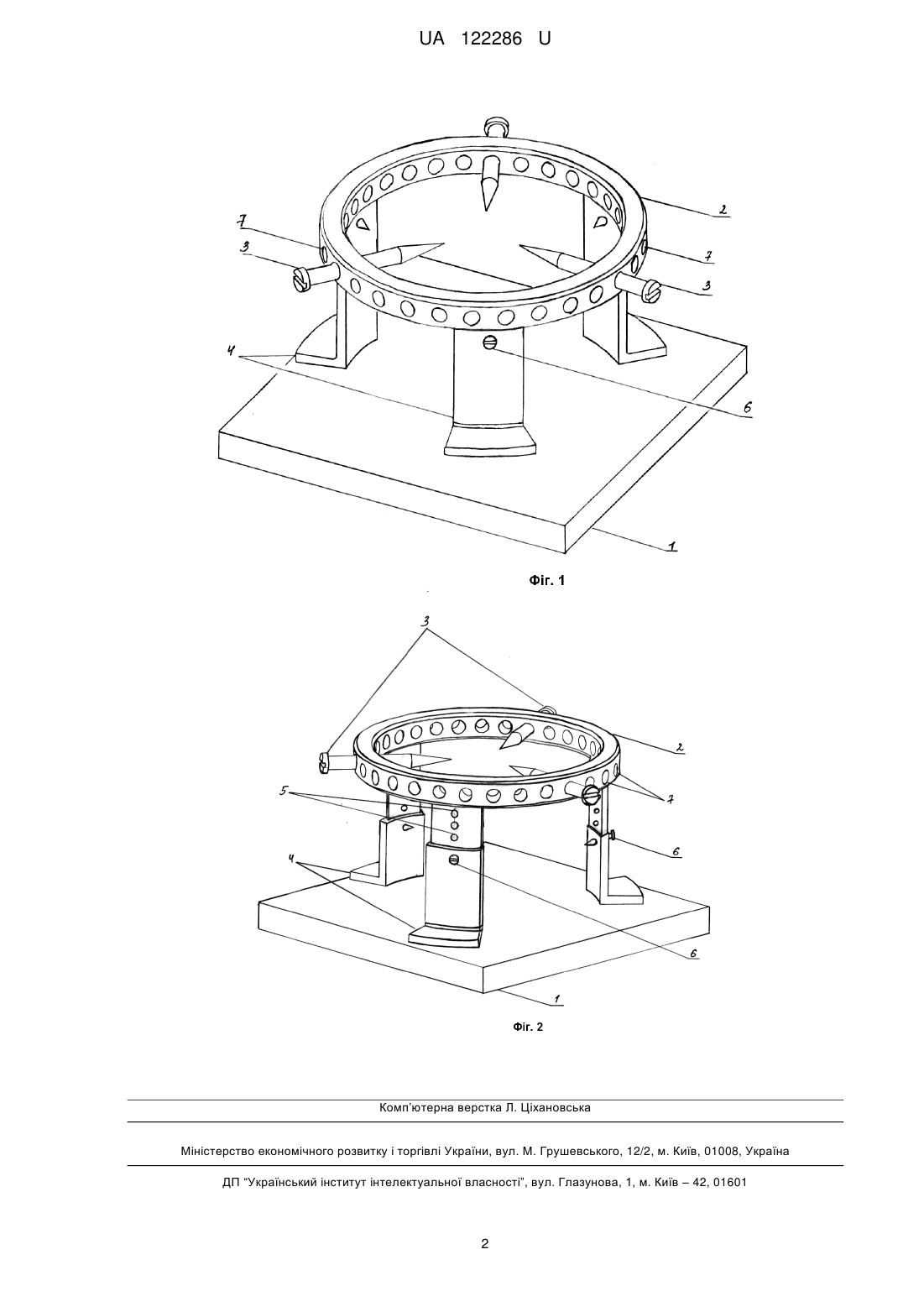

Краніофіксатор для взяття ембріональної нервової тканини з ніжками, що регулюються

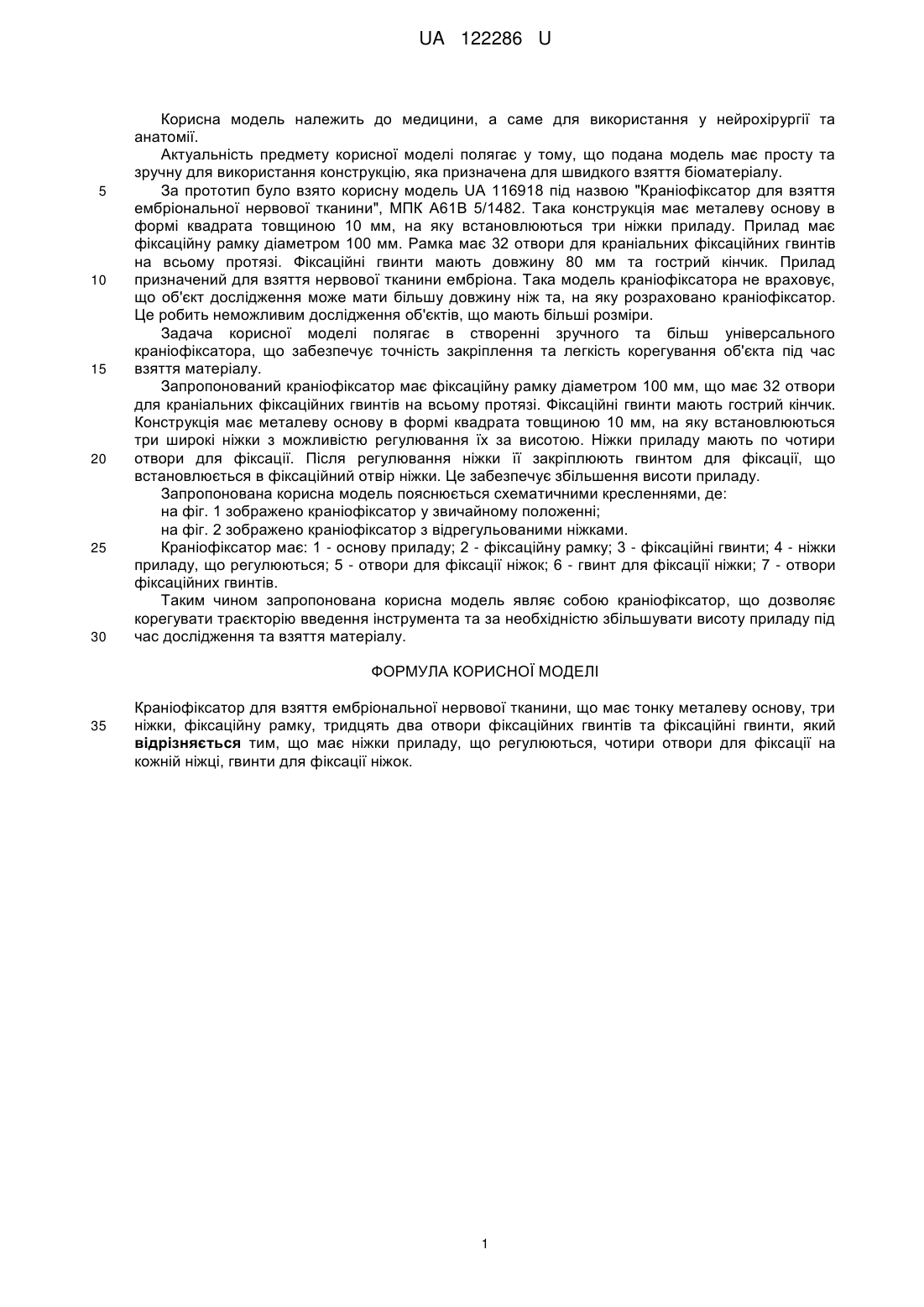

Реферат: Краніофіксатор для взяття ембріональної нервової тканини має тонку металеву основу, три ніжки, фіксаційну рамку, тридцять два отвори фіксаційних гвинтів та фіксаційні гвинти. При цьому прилад має ніжки, що регулюються, чотири отвори для фіксації на кожній ніжці, гвинти для фіксації ніжок. UA 122286 U (54) КРАНІОФІКСАТОР ДЛЯ ВЗЯТТЯ ЕМБРІОНАЛЬНОЇ НЕРВОВОЇ ТКАНИНИ З НІЖКАМИ, ЩО РЕГУЛЮЮТЬСЯ UA 122286 U UA 122286 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме для використання у нейрохірургії та анатомії. Актуальність предмету корисної моделі полягає у тому, що подана модель має просту та зручну для використання конструкцію, яка призначена для швидкого взяття біоматеріалу. За прототип було взято корисну модель UA 116918 під назвою "Краніофіксатор для взяття ембріональної нервової тканини", МПК А61В 5/1482. Така конструкція має металеву основу в формі квадрата товщиною 10 мм, на яку встановлюються три ніжки приладу. Прилад має фіксаційну рамку діаметром 100 мм. Рамка має 32 отвори для краніальних фіксаційних гвинтів на всьому протязі. Фіксаційні гвинти мають довжину 80 мм та гострий кінчик. Прилад призначений для взяття нервової тканини ембріона. Така модель краніофіксатора не враховує, що об'єкт дослідження може мати більшу довжину ніж та, на яку розраховано краніофіксатор. Це робить неможливим дослідження об'єктів, що мають більші розміри. Задача корисної моделі полягає в створенні зручного та більш універсального краніофіксатора, що забезпечує точність закріплення та легкість корегування об'єкта під час взяття матеріалу. Запропонований краніофіксатор має фіксаційну рамку діаметром 100 мм, що має 32 отвори для краніальних фіксаційних гвинтів на всьому протязі. Фіксаційні гвинти мають гострий кінчик. Конструкція має металеву основу в формі квадрата товщиною 10 мм, на яку встановлюються три широкі ніжки з можливістю регулювання їх за висотою. Ніжки приладу мають по чотири отвори для фіксації. Після регулювання ніжки її закріплюють гвинтом для фіксації, що встановлюється в фіксаційний отвір ніжки. Це забезпечує збільшення висоти приладу. Запропонована корисна модель пояснюється схематичними кресленнями, де: на фіг. 1 зображено краніофіксатор у звичайному положенні; на фіг. 2 зображено краніофіксатор з відрегульованими ніжками. Краніофіксатор має: 1 - основу приладу; 2 - фіксаційну рамку; 3 - фіксаційні гвинти; 4 - ніжки приладу, що регулюються; 5 - отвори для фіксації ніжок; 6 - гвинт для фіксації ніжки; 7 - отвори фіксаційних гвинтів. Таким чином запропонована корисна модель являє собою краніофіксатор, що дозволяє корегувати траєкторію введення інструмента та за необхідністю збільшувати висоту приладу під час дослідження та взяття матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Краніофіксатор для взяття ембріональної нервової тканини, що має тонку металеву основу, три ніжки, фіксаційну рамку, тридцять два отвори фіксаційних гвинтів та фіксаційні гвинти, який відрізняється тим, що має ніжки приладу, що регулюються, чотири отвори для фіксації на кожній ніжці, гвинти для фіксації ніжок. 1 UA 122286 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
