Циліндрична сітчаста оболонка

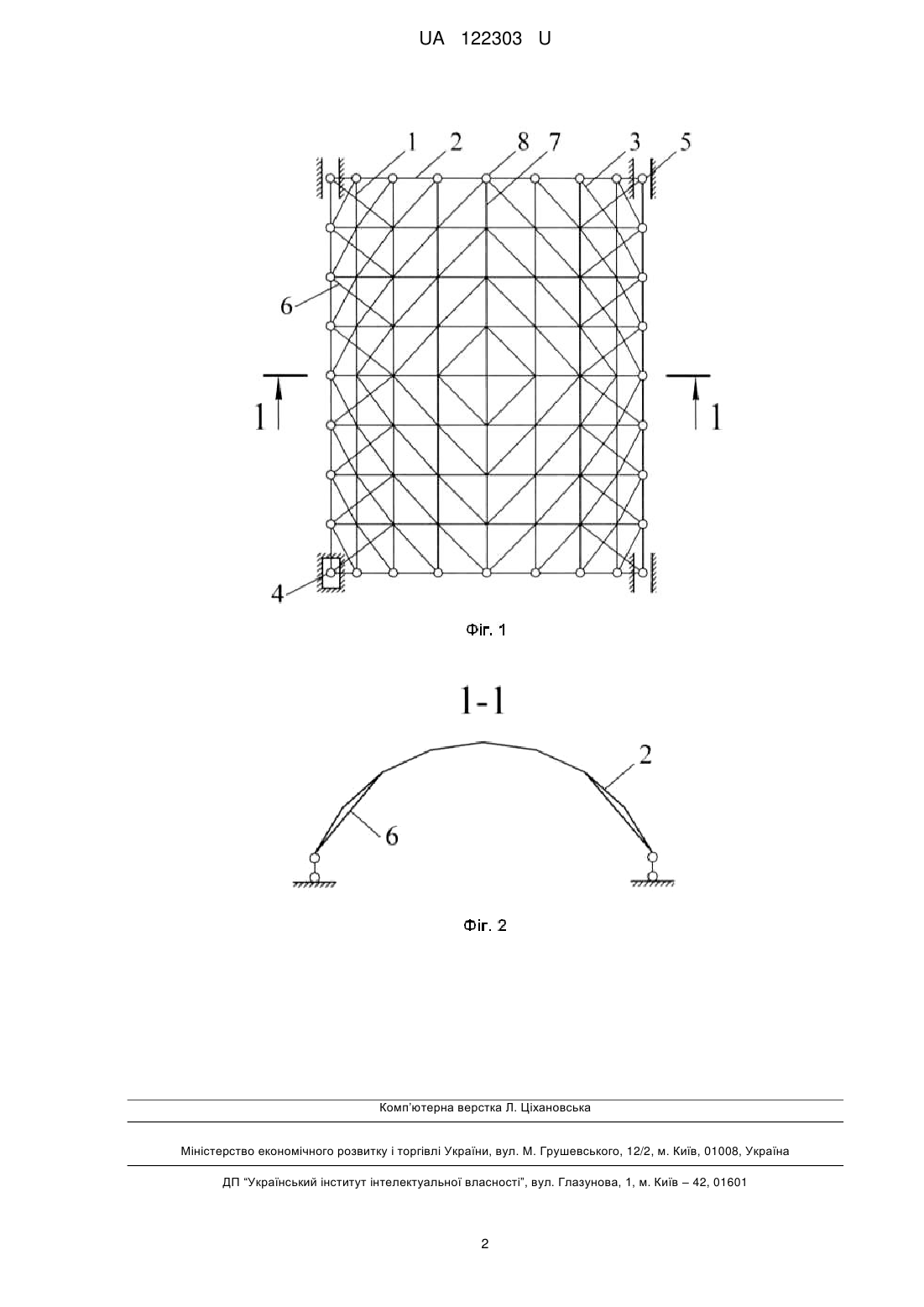

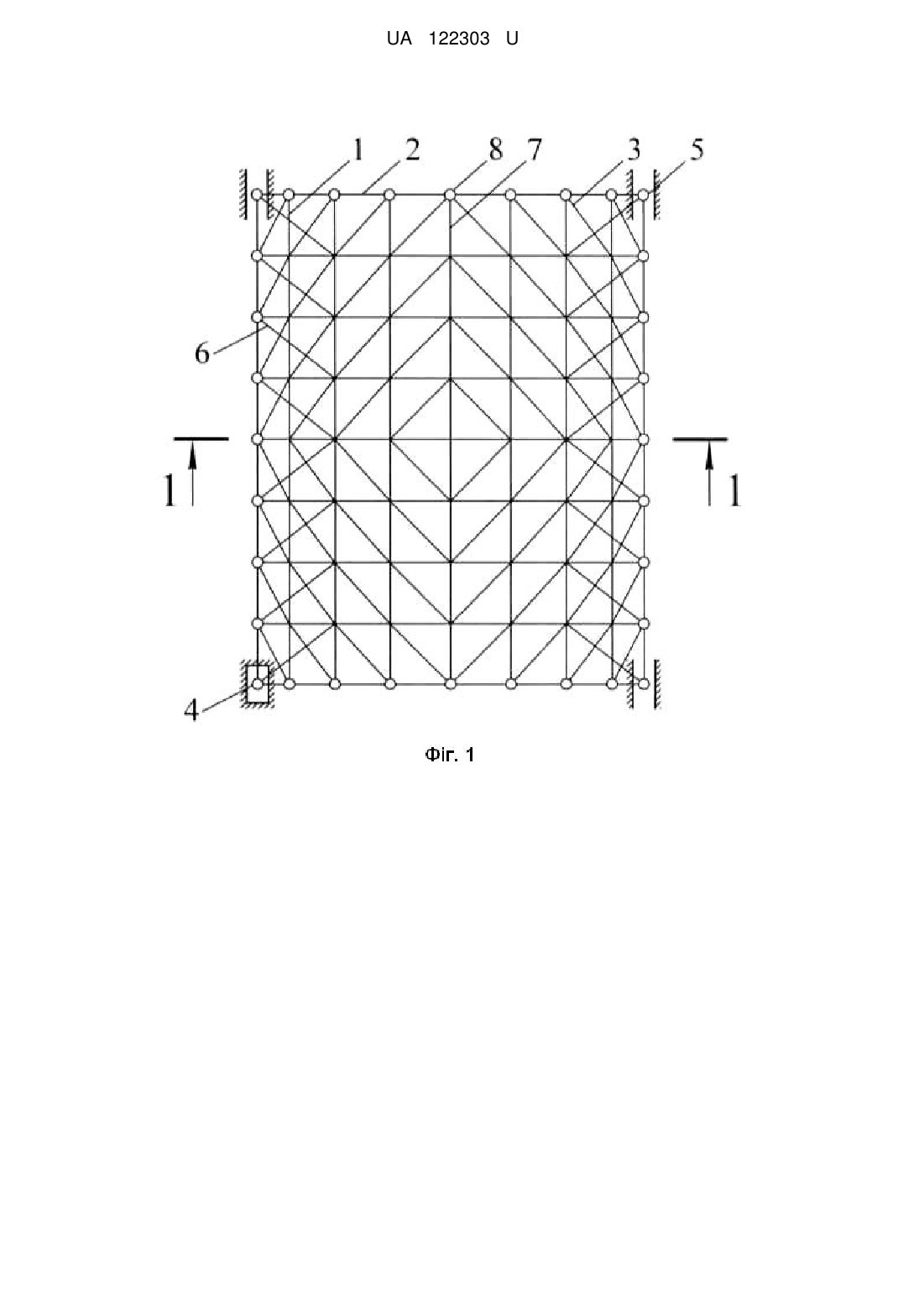

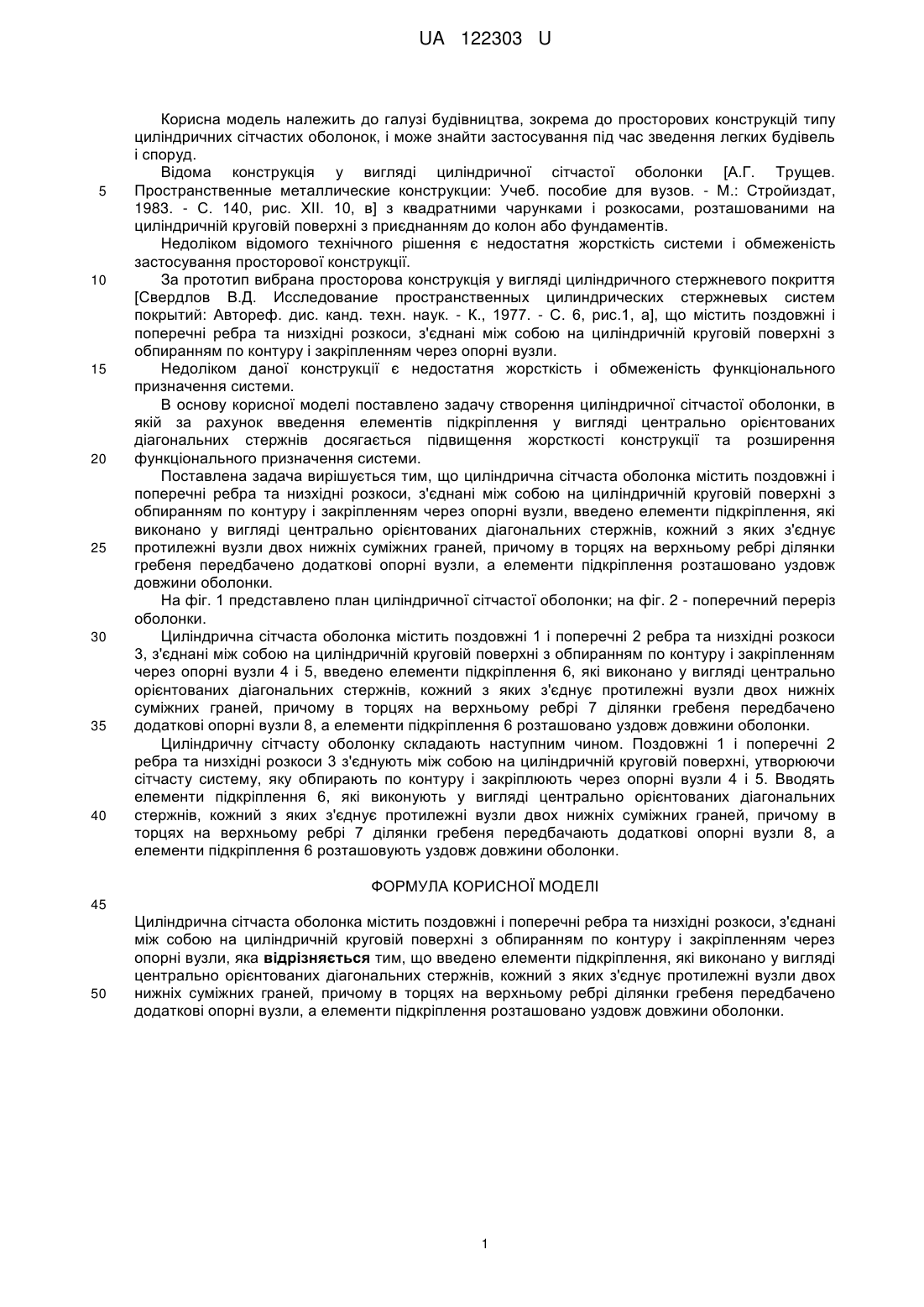

Реферат: UA 122303 U UA 122303 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних сітчастих оболонок, і може знайти застосування під час зведення легких будівель і споруд. Відома конструкція у вигляді циліндричної сітчастої оболонки [А.Г. Трущев. Пространственные металлические конструкции: Учеб. пособие для вузов. - М.: Стройиздат, 1983. - С. 140, рис. XII. 10, в] з квадратними чарунками і розкосами, розташованими на циліндричній круговій поверхні з приєднанням до колон або фундаментів. Недоліком відомого технічного рішення є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана просторова конструкція у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - С. 6, рис.1, а], що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли. Недоліком даної конструкції є недостатня жорсткість і обмеженість функціонального призначення системи. В основу корисної моделі поставлено задачу створення циліндричної сітчастої оболонки, в якій за рахунок введення елементів підкріплення у вигляді центрально орієнтованих діагональних стержнів досягається підвищення жорсткості конструкції та розширення функціонального призначення системи. Поставлена задача вирішується тим, що циліндрична сітчаста оболонка містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли, введено елементи підкріплення, які виконано у вигляді центрально орієнтованих діагональних стержнів, кожний з яких з'єднує протилежні вузли двох нижніх суміжних граней, причому в торцях на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а елементи підкріплення розташовано уздовж довжини оболонки. На фіг. 1 представлено план циліндричної сітчастої оболонки; на фіг. 2 - поперечний переріз оболонки. Циліндрична сітчаста оболонка містить поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли 4 і 5, введено елементи підкріплення 6, які виконано у вигляді центрально орієнтованих діагональних стержнів, кожний з яких з'єднує протилежні вузли двох нижніх суміжних граней, причому в торцях на верхньому ребрі 7 ділянки гребеня передбачено додаткові опорні вузли 8, а елементи підкріплення 6 розташовано уздовж довжини оболонки. Циліндричну сітчасту оболонку складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою на циліндричній круговій поверхні, утворюючи сітчасту систему, яку обпирають по контуру і закріплюють через опорні вузли 4 і 5. Вводять елементи підкріплення 6, які виконують у вигляді центрально орієнтованих діагональних стержнів, кожний з яких з'єднує протилежні вузли двох нижніх суміжних граней, причому в торцях на верхньому ребрі 7 ділянки гребеня передбачають додаткові опорні вузли 8, а елементи підкріплення 6 розташовують уздовж довжини оболонки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Циліндрична сітчаста оболонка містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли, яка відрізняється тим, що введено елементи підкріплення, які виконано у вигляді центрально орієнтованих діагональних стержнів, кожний з яких з'єднує протилежні вузли двох нижніх суміжних граней, причому в торцях на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а елементи підкріплення розташовано уздовж довжини оболонки. 1 UA 122303 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
