Просторова циліндрична односітчаста оболонка

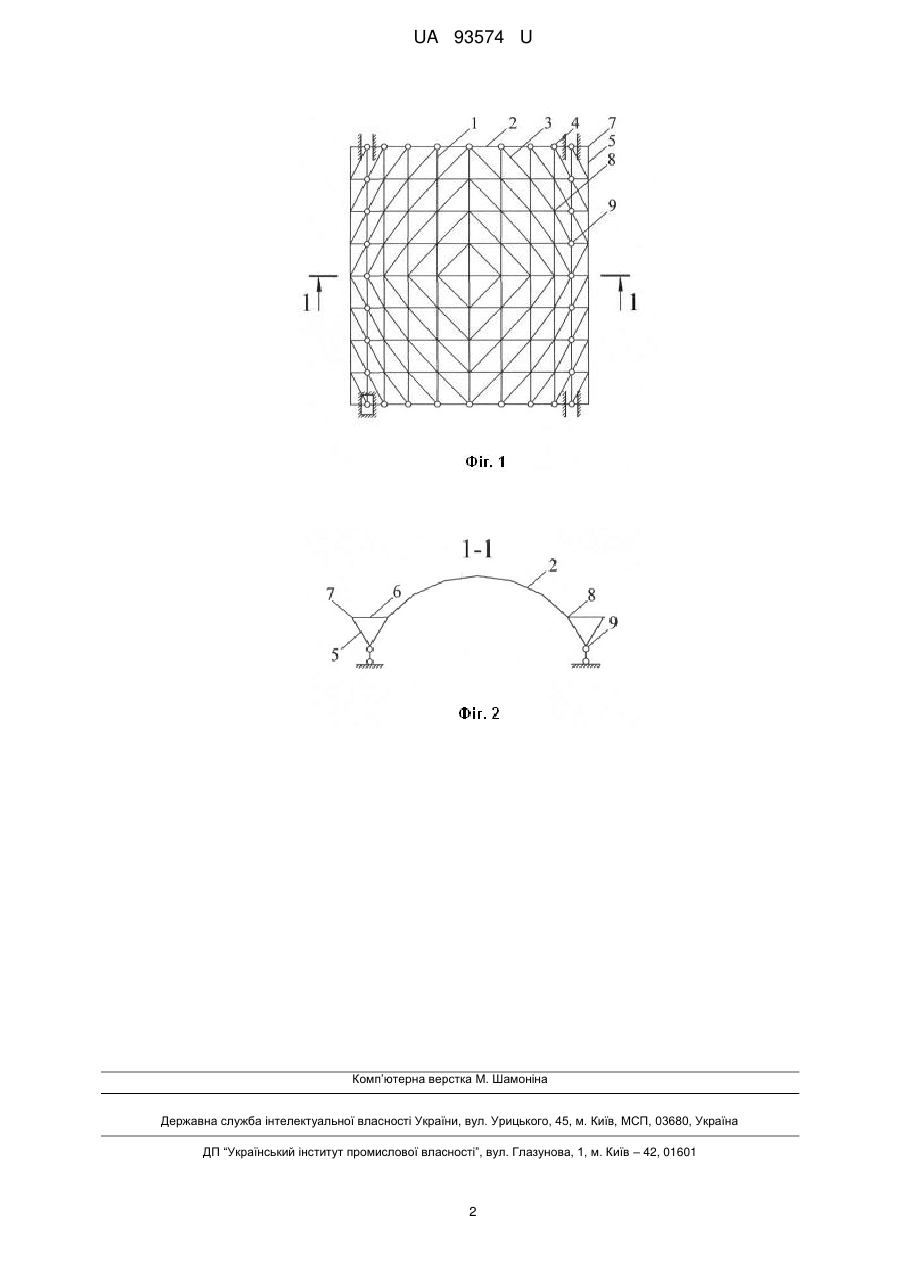

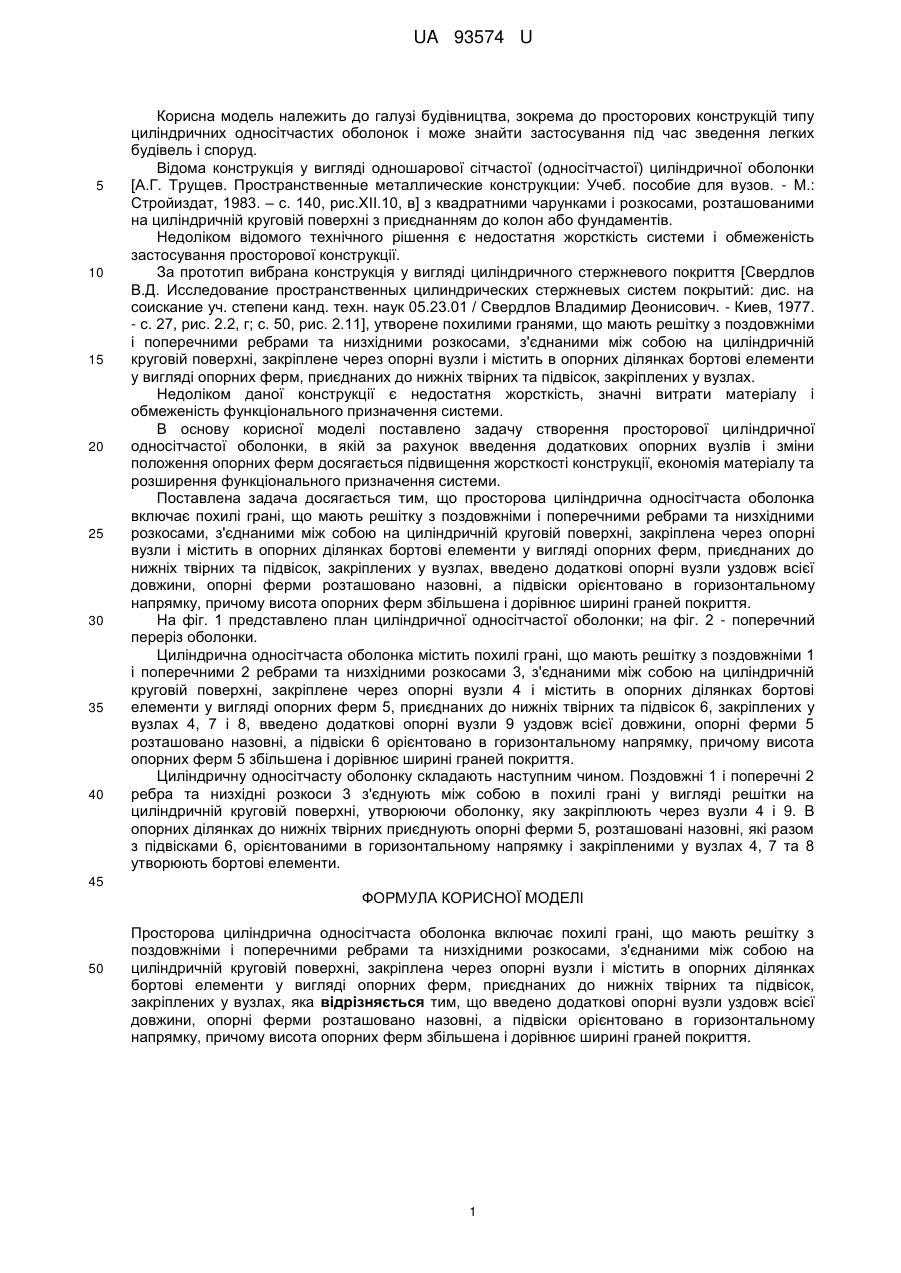

Реферат: UA 93574 U UA 93574 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних односітчастих оболонок і може знайти застосування під час зведення легких будівель і споруд. Відома конструкція у вигляді одношарової сітчастої (односітчастої) циліндричної оболонки [А.Г. Трущев. Пространственные металлические конструкции: Учеб. пособие для вузов. - М.: Стройиздат, 1983. – с. 140, рис.ХII.10, в] з квадратними чарунками і розкосами, розташованими на циліндричній круговій поверхні з приєднанням до колон або фундаментів. Недоліком відомого технічного рішення є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана конструкція у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: дис. на соискание уч. степени канд. техн. наук 05.23.01 / Свердлов Владимир Деонисович. - Киев, 1977. - с. 27, рис. 2.2, г; с. 50, рис. 2.11], утворене похилими гранями, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплене через опорні вузли і містить в опорних ділянках бортові елементи у вигляді опорних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах. Недоліком даної конструкції є недостатня жорсткість, значні витрати матеріалу і обмеженість функціонального призначення системи. В основу корисної моделі поставлено задачу створення просторової циліндричної односітчастої оболонки, в якій за рахунок введення додаткових опорних вузлів і зміни положення опорних ферм досягається підвищення жорсткості конструкції, економія матеріалу та розширення функціонального призначення системи. Поставлена задача досягається тим, що просторова циліндрична односітчаста оболонка включає похилі грані, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплена через опорні вузли і містить в опорних ділянках бортові елементи у вигляді опорних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, введено додаткові опорні вузли уздовж всієї довжини, опорні ферми розташовано назовні, а підвіски орієнтовано в горизонтальному напрямку, причому висота опорних ферм збільшена і дорівнює ширині граней покриття. На фіг. 1 представлено план циліндричної односітчастої оболонки; на фіг. 2 - поперечний переріз оболонки. Циліндрична односітчаста оболонка містить похилі грані, що мають решітку з поздовжніми 1 і поперечними 2 ребрами та низхідними розкосами 3, з'єднаними між собою на циліндричній круговій поверхні, закріплене через опорні вузли 4 і містить в опорних ділянках бортові елементи у вигляді опорних ферм 5, приєднаних до нижніх твірних та підвісок 6, закріплених у вузлах 4, 7 і 8, введено додаткові опорні вузли 9 уздовж всієї довжини, опорні ферми 5 розташовано назовні, а підвіски 6 орієнтовано в горизонтальному напрямку, причому висота опорних ферм 5 збільшена і дорівнює ширині граней покриття. Циліндричну односітчасту оболонку складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою в похилі грані у вигляді решітки на циліндричній круговій поверхні, утворюючи оболонку, яку закріплюють через вузли 4 і 9. В опорних ділянках до нижніх твірних приєднують опорні ферми 5, розташовані назовні, які разом з підвісками 6, орієнтованими в горизонтальному напрямку і закріпленими у вузлах 4, 7 та 8 утворюють бортові елементи. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Просторова циліндрична односітчаста оболонка включає похилі грані, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплена через опорні вузли і містить в опорних ділянках бортові елементи у вигляді опорних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, яка відрізняється тим, що введено додаткові опорні вузли уздовж всієї довжини, опорні ферми розташовано назовні, а підвіски орієнтовано в горизонтальному напрямку, причому висота опорних ферм збільшена і дорівнює ширині граней покриття. 1 UA 93574 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
