Пристрій для дистанційної облітерації трубчатих структур людини

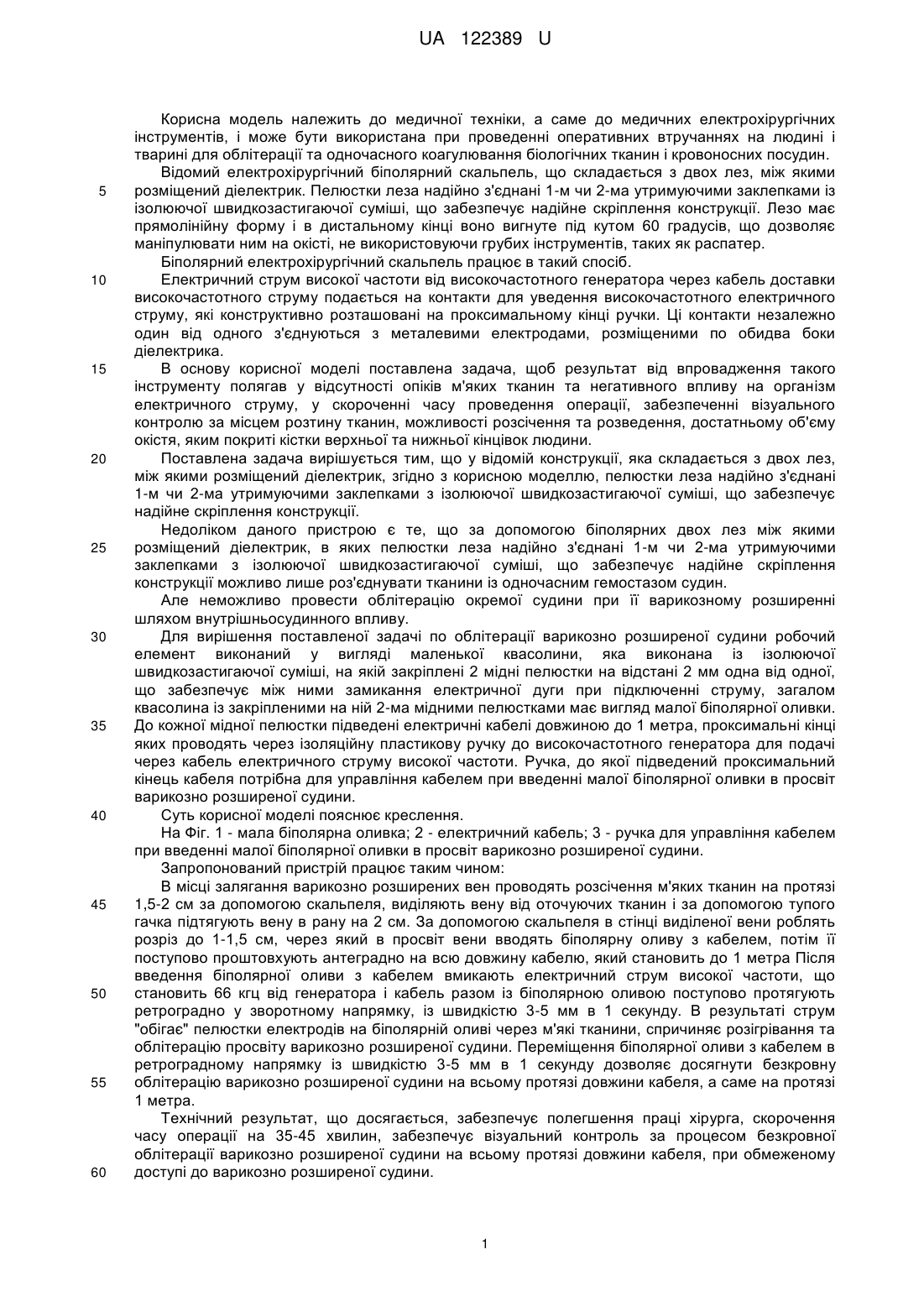

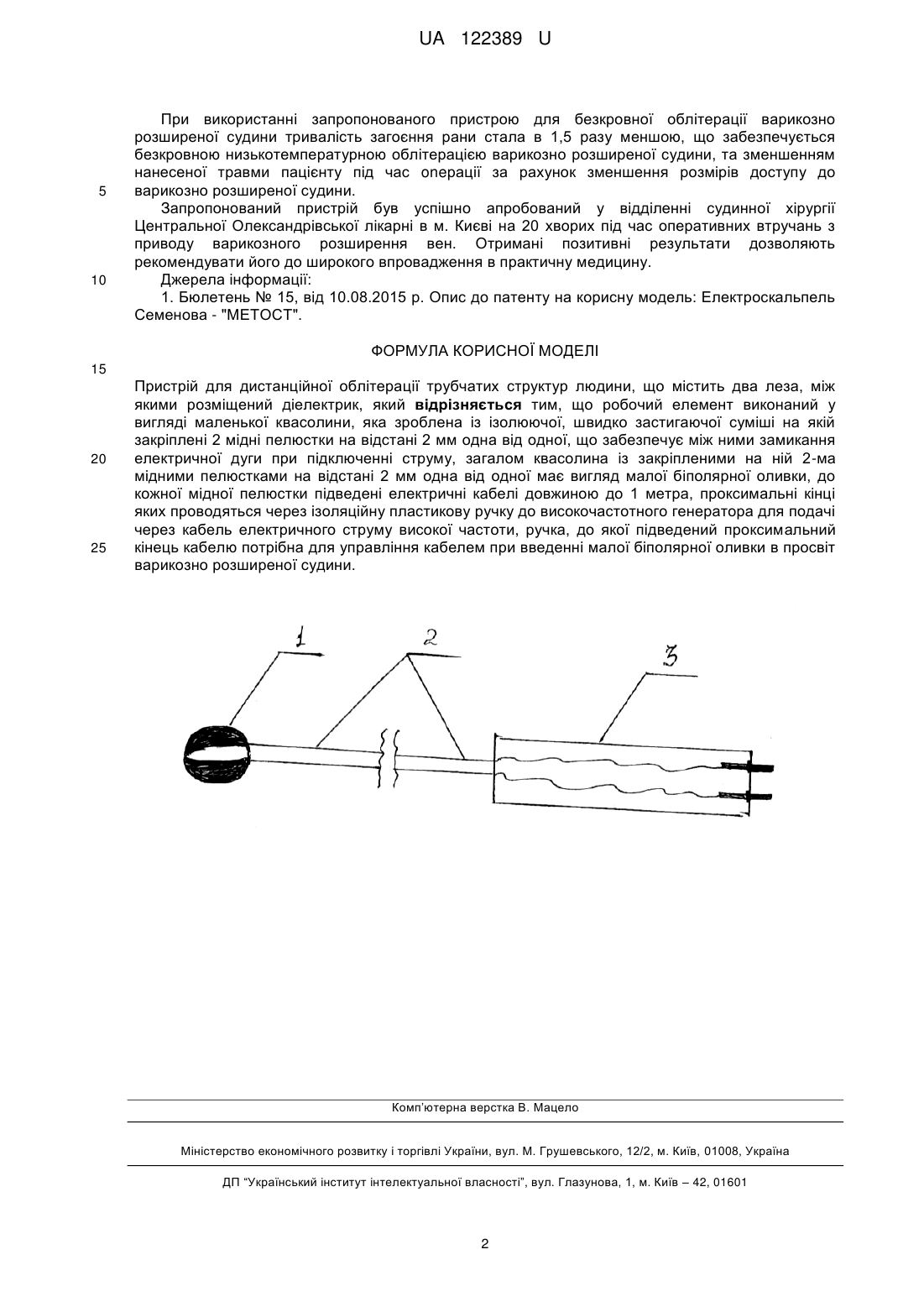

Реферат: Пристрій для дистанційної облітерації трубчатих структур людини містить два леза, між якими розміщений діелектрик. Робочий елемент виконаний у вигляді маленької квасолини, яка зроблена із ізолюючої, швидко застигаючої суміші, на якій закріплені 2 мідні пелюстки на відстані 2 мм одна від одної, що забезпечує між ними замикання електричної дуги при підключенні струму. Загалом квасолина із закріпленими на ній 2-ма мідними пелюстками на відстані 2 мм одна від одної має вигляд малої біполярної оливки, до кожної мідної пелюстки підведені електричні кабелі довжиною до 1 метра, проксимальні кінці яких проводяться через ізоляційну пластикову ручку до високочастотного генератора для подачі через кабель електричного струму високої частоти, ручка, до якої підведений проксимальний кінець кабелю, потрібна для управління кабелем при введенні малої біполярної оливки в просвіт варикозно розширеної судини. UA 122389 U (54) ПРИСТРІЙ ДЛЯ ДИСТАНЦІЙНОЇ ОБЛІТЕРАЦІЇ ТРУБЧАТИХ СТРУКТУР ЛЮДИНИ UA 122389 U UA 122389 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до медичних електрохірургічних інструментів, і може бути використана при проведенні оперативних втручаннях на людині і тварині для облітерації та одночасного коагулювання біологічних тканин і кровоносних посудин. Відомий електрохірургічний біполярний скальпель, що складається з двох лез, між якими розміщений діелектрик. Пелюстки леза надійно з'єднані 1-м чи 2-ма утримуючими заклепками із ізолюючої швидкозастигаючої суміші, що забезпечує надійне скріплення конструкції. Лезо має прямолінійну форму і в дистальному кінці воно вигнуте під кутом 60 градусів, що дозволяє маніпулювати ним на окісті, не використовуючи грубих інструментів, таких як распатер. Біполярний електрохірургічний скальпель працює в такий спосіб. Електричний струм високої частоти від високочастотного генератора через кабель доставки високочастотного струму подається на контакти для уведення високочастотного електричного струму, які конструктивно розташовані на проксимальному кінці ручки. Ці контакти незалежно один від одного з'єднуються з металевими електродами, розміщеними по обидва боки діелектрика. В основу корисної моделі поставлена задача, щоб результат від впровадження такого інструменту полягав у відсутності опіків м'яких тканин та негативного впливу на організм електричного струму, у скороченні часу проведення операції, забезпеченні візуального контролю за місцем розтину тканин, можливості розсічення та розведення, достатньому об'єму окістя, яким покриті кістки верхньої та нижньої кінцівок людини. Поставлена задача вирішується тим, що у відомій конструкції, яка складається з двох лез, між якими розміщений діелектрик, згідно з корисною моделлю, пелюстки леза надійно з'єднані 1-м чи 2-ма утримуючими заклепками з ізолюючої швидкозастигаючої суміші, що забезпечує надійне скріплення конструкції. Недоліком даного пристрою є те, що за допомогою біполярних двох лез між якими розміщений діелектрик, в яких пелюстки леза надійно з'єднані 1-м чи 2-ма утримуючими заклепками з ізолюючої швидкозастигаючої суміші, що забезпечує надійне скріплення конструкції можливо лише роз'єднувати тканини із одночасним гемостазом судин. Але неможливо провести облітерацію окремої судини при її варикозному розширенні шляхом внутрішньосудинного впливу. Для вирішення поставленої задачі по облітерації варикозно розширеної судини робочий елемент виконаний у вигляді маленької квасолини, яка виконана із ізолюючої швидкозастигаючої суміші, на якій закріплені 2 мідні пелюстки на відстані 2 мм одна від одної, що забезпечує між ними замикання електричної дуги при підключенні струму, загалом квасолина із закріпленими на ній 2-ма мідними пелюстками має вигляд малої біполярної оливки. До кожної мідної пелюстки підведені електричні кабелі довжиною до 1 метра, проксимальні кінці яких проводять через ізоляційну пластикову ручку до високочастотного генератора для подачі через кабель електричного струму високої частоти. Ручка, до якої підведений проксимальний кінець кабеля потрібна для управління кабелем при введенні малої біполярної оливки в просвіт варикозно розширеної судини. Суть корисної моделі пояснює креслення. На Фіг. 1 - мала біполярна оливка; 2 - електричний кабель; 3 - ручка для управління кабелем при введенні малої біполярної оливки в просвіт варикозно розширеної судини. Запропонований пристрій працює таким чином: В місці залягання варикозно розширених вен проводять розсічення м'яких тканин на протязі 1,5-2 см за допомогою скальпеля, виділяють вену від оточуючих тканин і за допомогою тупого гачка підтягують вену в рану на 2 см. За допомогою скальпеля в стінці виділеної вени роблять розріз до 1-1,5 см, через який в просвіт вени вводять біполярну оливу з кабелем, потім її поступово проштовхують антеградно на всю довжину кабелю, який становить до 1 метра Після введення біполярної оливи з кабелем вмикають електричний струм високої частоти, що становить 66 кгц від генератора і кабель разом із біполярною оливою поступово протягують ретроградно у зворотному напрямку, із швидкістю 3-5 мм в 1 секунду. В результаті струм "обігає" пелюстки електродів на біполярній оливі через м'які тканини, спричиняє розігрівання та облітерацію просвіту варикозно розширеної судини. Переміщення біполярної оливи з кабелем в ретроградному напрямку із швидкістю 3-5 мм в 1 секунду дозволяє досягнути безкровну облітерацію варикозно розширеної судини на всьому протязі довжини кабеля, а саме на протязі 1 метра. Технічний результат, що досягається, забезпечує полегшення праці хірурга, скорочення часу операції на 35-45 хвилин, забезпечує візуальний контроль за процесом безкровної облітерації варикозно розширеної судини на всьому протязі довжини кабеля, при обмеженому доступі до варикозно розширеної судини. 1 UA 122389 U 5 10 При використанні запропонованого пристрою для безкровної облітерації варикозно розширеної судини тривалість загоєння рани стала в 1,5 разу меншою, що забезпечується безкровною низькотемпературною облітерацією варикозно розширеної судини, та зменшенням нанесеної травми пацієнту під час oneрації за рахунок зменшення розмірів доступу до варикозно розширеної судини. Запропонований пристрій був успішно апробований у відділенні судинної хірургії Центральної Олександрівської лікарні в м. Києві на 20 хворих під час оперативних втручань з приводу варикозного розширення вен. Отримані позитивні результати дозволяють рекомендувати його до широкого впровадження в практичну медицину. Джерела інформації: 1. Бюлетень № 15, від 10.08.2015 р. Опис до патенту на корисну модель: Електроскальпель Семенова - "МЕТОСТ". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для дистанційної облітерації трубчатих структур людини, що містить два леза, між якими розміщений діелектрик, який відрізняється тим, що робочий елемент виконаний у вигляді маленької квасолини, яка зроблена із ізолюючої, швидко застигаючої суміші на якій закріплені 2 мідні пелюстки на відстані 2 мм одна від одної, що забезпечує між ними замикання електричної дуги при підключенні струму, загалом квасолина із закріпленими на ній 2-ма мідними пелюстками на відстані 2 мм одна від одної має вигляд малої біполярної оливки, до кожної мідної пелюстки підведені електричні кабелі довжиною до 1 метра, проксимальні кінці яких проводяться через ізоляційну пластикову ручку до високочастотного генератора для подачі через кабель електричного струму високої частоти, ручка, до якої підведений проксимальний кінець кабелю потрібна для управління кабелем при введенні малої біполярної оливки в просвіт варикозно розширеної судини. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
