Пристрій пошуковий вибухотехнічний

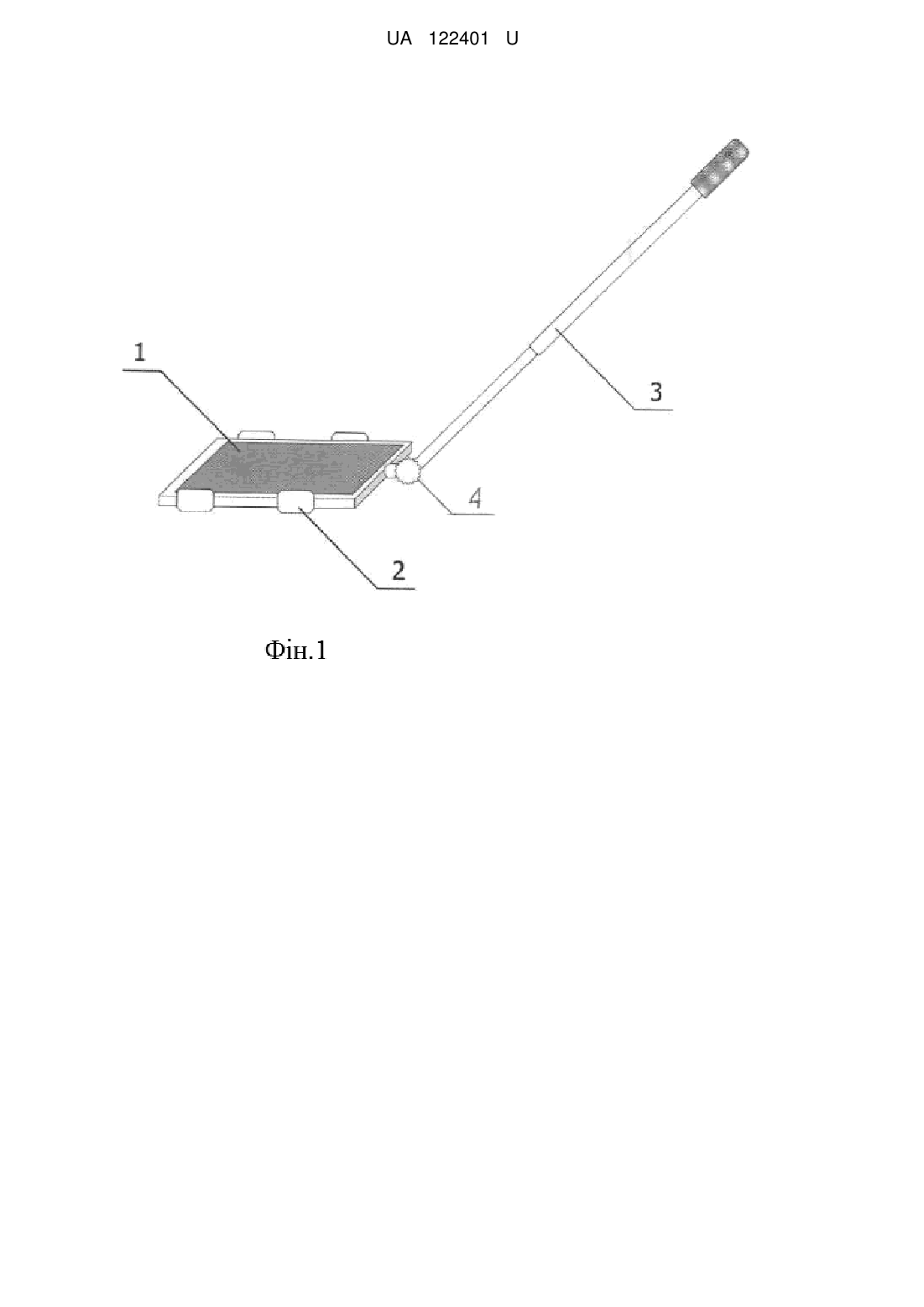

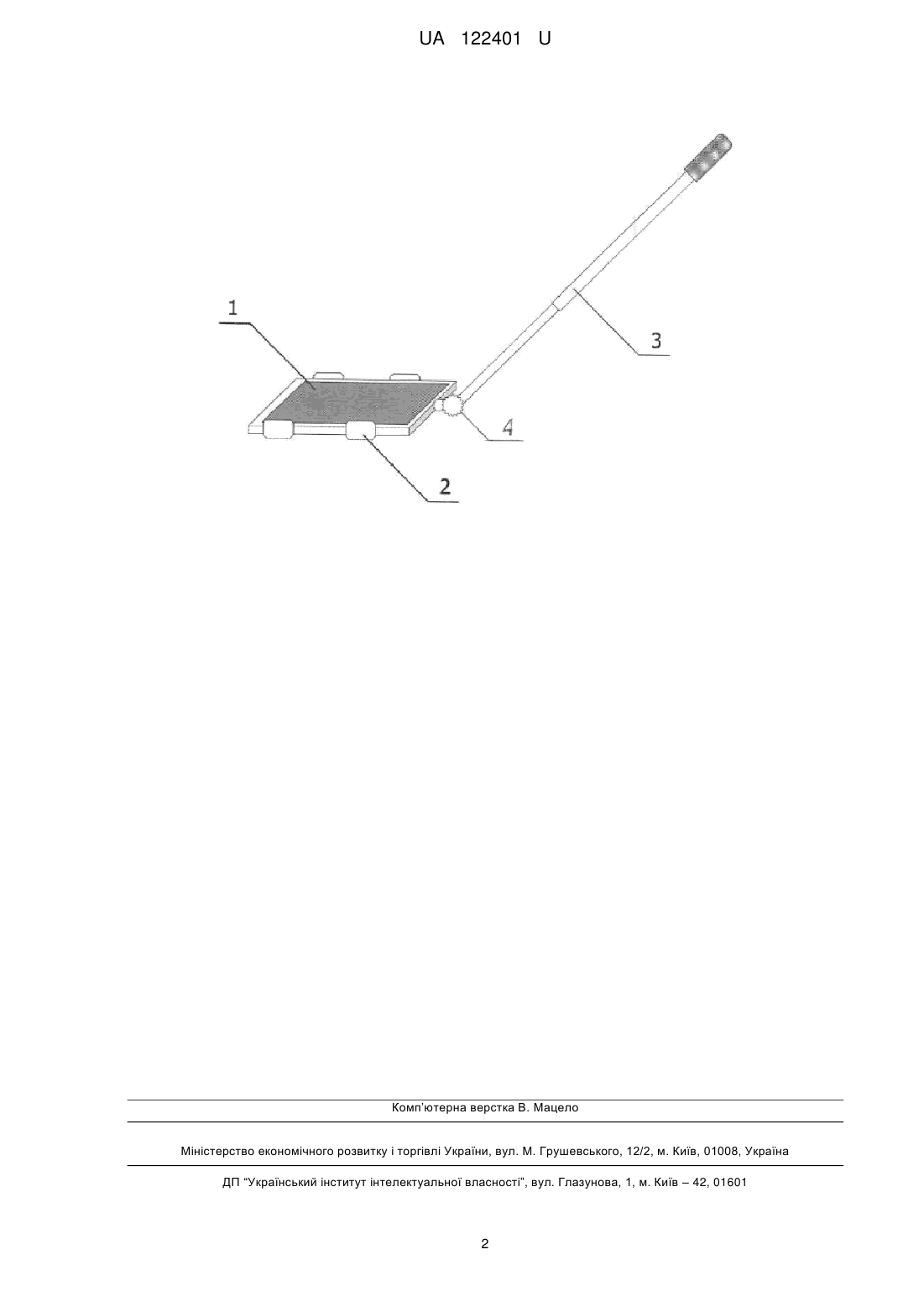

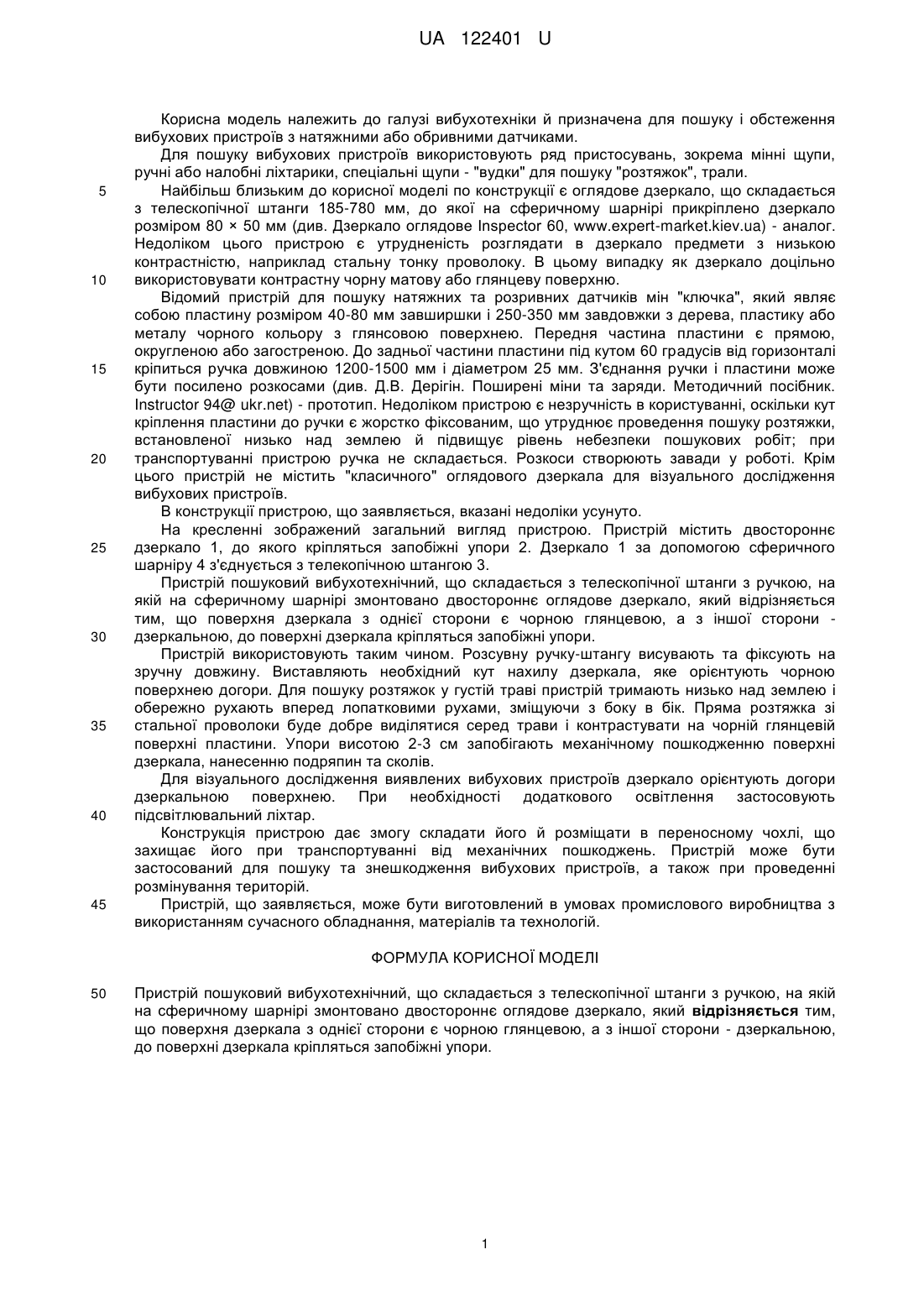

Реферат: Пристрій пошуковий вибухотехнічний, що складається з телескопічної штанги з ручкою, на якій на сферичному шарнірі змонтовано двостороннє оглядове дзеркало. Поверхня дзеркала з однієї сторони є чорною глянцевою, а з іншої сторони - дзеркальною, до поверхні дзеркала кріпляться запобіжні упори. UA 122401 U (12) UA 122401 U UA 122401 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі вибухотехніки й призначена для пошуку і обстеження вибухових пристроїв з натяжними або обривними датчиками. Для пошуку вибухових пристроїв використовують ряд пристосувань, зокрема мінні щупи, ручні або налобні ліхтарики, спеціальні щупи - "вудки" для пошуку "розтяжок", трали. Найбільш близьким до корисної моделі по конструкції є оглядове дзеркало, що складається з телескопічної штанги 185-780 мм, до якої на сферичному шарнірі прикріплено дзеркало розміром 80 × 50 мм (див. Дзеркало оглядове Inspector 60, www.expert-market.kiev.ua) - аналог. Недоліком цього пристрою є утрудненість розглядати в дзеркало предмети з низькою контрастністю, наприклад стальну тонку проволоку. В цьому випадку як дзеркало доцільно використовувати контрастну чорну матову або глянцеву поверхню. Відомий пристрій для пошуку натяжних та розривних датчиків мін "ключка", який являє собою пластину розміром 40-80 мм завширшки і 250-350 мм завдовжки з дерева, пластику або металу чорного кольору з глянсовою поверхнею. Передня частина пластини є прямою, округленою або загостреною. До задньої частини пластини під кутом 60 градусів від горизонталі кріпиться ручка довжиною 1200-1500 мм і діаметром 25 мм. З'єднання ручки і пластини може бути посилено розкосами (див. Д.В. Дерігін. Поширені міни та заряди. Методичний посібник. Instructor 94@ ukr.net) - прототип. Недоліком пристрою є незручність в користуванні, оскільки кут кріплення пластини до ручки є жорстко фіксованим, що утруднює проведення пошуку розтяжки, встановленої низько над землею й підвищує рівень небезпеки пошукових робіт; при транспортуванні пристрою ручка не складається. Розкоси створюють завади у роботі. Крім цього пристрій не містить "класичного" оглядового дзеркала для візуального дослідження вибухових пристроїв. В конструкції пристрою, що заявляється, вказані недоліки усунуто. На кресленні зображений загальний вигляд пристрою. Пристрій містить двостороннє дзеркало 1, до якого кріпляться запобіжні упори 2. Дзеркало 1 за допомогою сферичного шарніру 4 з'єднується з телекопічною штангою 3. Пристрій пошуковий вибухотехнічний, що складається з телескопічної штанги з ручкою, на якій на сферичному шарнірі змонтовано двостороннє оглядове дзеркало, який відрізняється тим, що поверхня дзеркала з однієї сторони є чорною глянцевою, а з іншої сторони дзеркальною, до поверхні дзеркала кріпляться запобіжні упори. Пристрій використовують таким чином. Розсувну ручку-штангу висувають та фіксують на зручну довжину. Виставляють необхідний кут нахилу дзеркала, яке орієнтують чорною поверхнею догори. Для пошуку розтяжок у густій траві пристрій тримають низько над землею і обережно рухають вперед лопатковими рухами, зміщуючи з боку в бік. Пряма розтяжка зі стальної проволоки буде добре виділятися серед трави і контрастувати на чорній глянцевій поверхні пластини. Упори висотою 2-3 см запобігають механічному пошкодженню поверхні дзеркала, нанесенню подряпин та сколів. Для візуального дослідження виявлених вибухових пристроїв дзеркало орієнтують догори дзеркальною поверхнею. При необхідності додаткового освітлення застосовують підсвітлювальний ліхтар. Конструкція пристрою дає змогу складати його й розміщати в переносному чохлі, що захищає його при транспортуванні від механічних пошкоджень. Пристрій може бути застосований для пошуку та знешкодження вибухових пристроїв, а також при проведенні розмінування територій. Пристрій, що заявляється, може бути виготовлений в умовах промислового виробництва з використанням сучасного обладнання, матеріалів та технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій пошуковий вибухотехнічний, що складається з телескопічної штанги з ручкою, на якій на сферичному шарнірі змонтовано двостороннє оглядове дзеркало, який відрізняється тим, що поверхня дзеркала з однієї сторони є чорною глянцевою, а з іншої сторони - дзеркальною, до поверхні дзеркала кріпляться запобіжні упори. 1 UA 122401 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
