Установка для проведення хіміко-технологічних процесів у рідинах

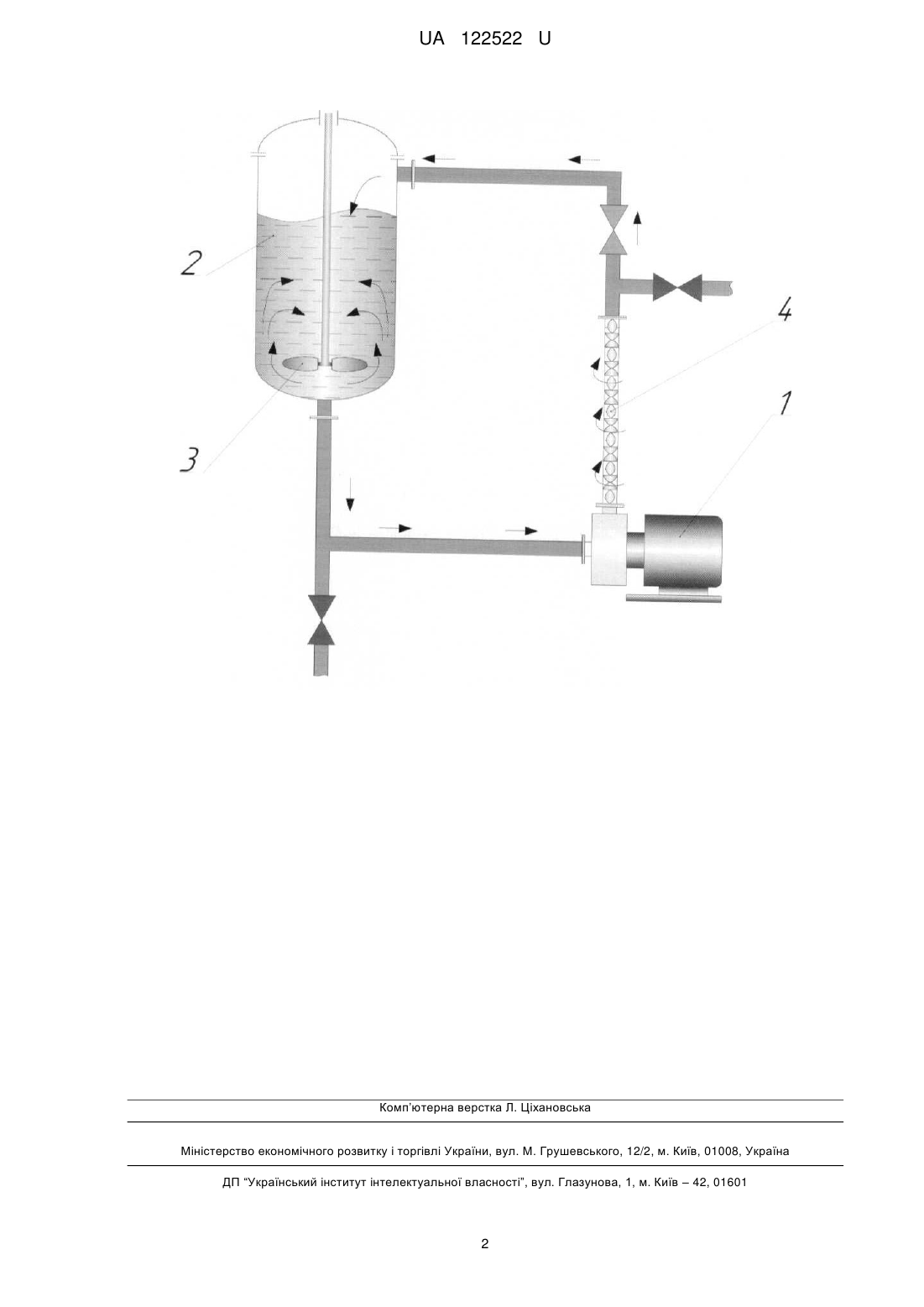

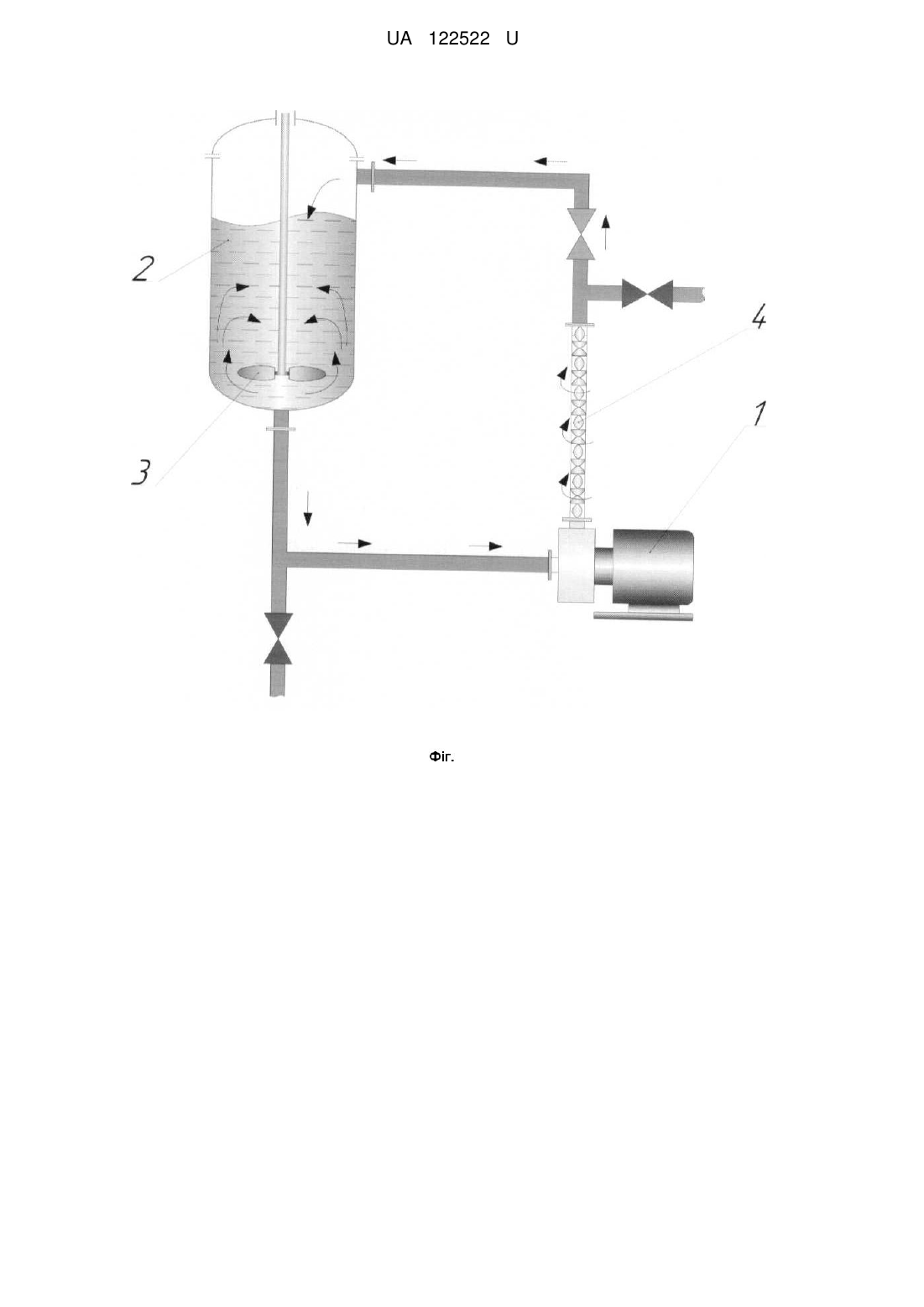

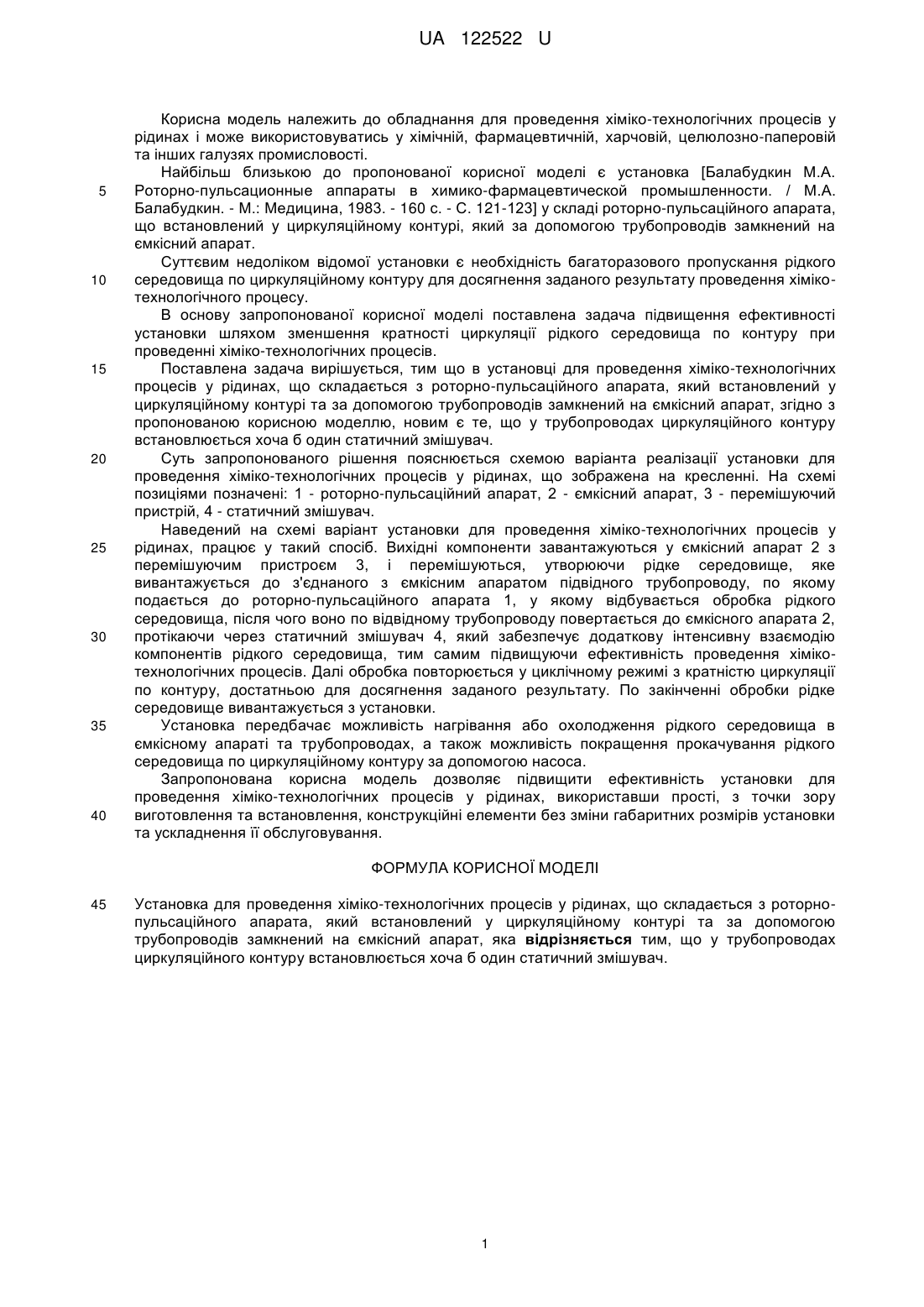

Реферат: Установка для проведення хіміко-технологічних процесів у рідинах складається з роторнопульсаційного апарата, який встановлений у циркуляційному контурі та за допомогою трубопроводів замкнений на ємкісний апарат. У трубопроводах циркуляційного контуру встановлюється хоча б один статичний змішувач. UA 122522 U (54) УСТАНОВКА ДЛЯ ПРОВЕДЕННЯ ХІМІКО-ТЕХНОЛОГІЧНИХ ПРОЦЕСІВ У РІДИНАХ UA 122522 U UA 122522 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання для проведення хіміко-технологічних процесів у рідинах і може використовуватись у хімічній, фармацевтичній, харчовій, целюлозно-паперовій та інших галузях промисловості. Найбільш близькою до пропонованої корисної моделі є установка [Балабудкин М.А. Роторно-пульсационные аппараты в химико-фармацевтической промышленности. / М.А. Балабудкин. - Μ.: Медицина, 1983. - 160 с. - С. 121-123] у складі роторно-пульсаційного апарата, що встановлений у циркуляційному контурі, який за допомогою трубопроводів замкнений на ємкісний апарат. Суттєвим недоліком відомої установки є необхідність багаторазового пропускання рідкого середовища по циркуляційному контуру для досягнення заданого результату проведення хімікотехнологічного процесу. В основу запропонованої корисної моделі поставлена задача підвищення ефективності установки шляхом зменшення кратності циркуляції рідкого середовища по контуру при проведенні хіміко-технологічних процесів. Поставлена задача вирішується, тим що в установці для проведення хіміко-технологічних процесів у рідинах, що складається з роторно-пульсаційного апарата, який встановлений у циркуляційному контурі та за допомогою трубопроводів замкнений на ємкісний апарат, згідно з пропонованою корисною моделлю, новим є те, що у трубопроводах циркуляційного контуру встановлюється хоча б один статичний змішувач. Суть запропонованого рішення пояснюється схемою варіанта реалізації установки для проведення хіміко-технологічних процесів у рідинах, що зображена на кресленні. На схемі позиціями позначені: 1 - роторно-пульсаційний апарат, 2 - ємкісний апарат, 3 - перемішуючий пристрій, 4 - статичний змішувач. Наведений на схемі варіант установки для проведення хіміко-технологічних процесів у рідинах, працює у такий спосіб. Вихідні компоненти завантажуються у ємкісний апарат 2 з перемішуючим пристроєм 3, і перемішуються, утворюючи рідке середовище, яке вивантажується до з'єднаного з ємкісним апаратом підвідного трубопроводу, по якому подається до роторно-пульсаційного апарата 1, у якому відбувається обробка рідкого середовища, після чого воно по відвідному трубопроводу повертається до ємкісного апарата 2, протікаючи через статичний змішувач 4, який забезпечує додаткову інтенсивну взаємодію компонентів рідкого середовища, тим самим підвищуючи ефективність проведення хімікотехнологічних процесів. Далі обробка повторюється у циклічному режимі з кратністю циркуляції по контуру, достатньою для досягнення заданого результату. По закінченні обробки рідке середовище вивантажується з установки. Установка передбачає можливість нагрівання або охолодження рідкого середовища в ємкісному апараті та трубопроводах, а також можливість покращення прокачування рідкого середовища по циркуляційному контуру за допомогою насоса. Запропонована корисна модель дозволяє підвищити ефективність установки для проведення хіміко-технологічних процесів у рідинах, використавши прості, з точки зору виготовлення та встановлення, конструкційні елементи без зміни габаритних розмірів установки та ускладнення її обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Установка для проведення хіміко-технологічних процесів у рідинах, що складається з роторнопульсаційного апарата, який встановлений у циркуляційному контурі та за допомогою трубопроводів замкнений на ємкісний апарат, яка відрізняється тим, що у трубопроводах циркуляційного контуру встановлюється хоча б один статичний змішувач. 1 UA 122522 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
