Змішувач

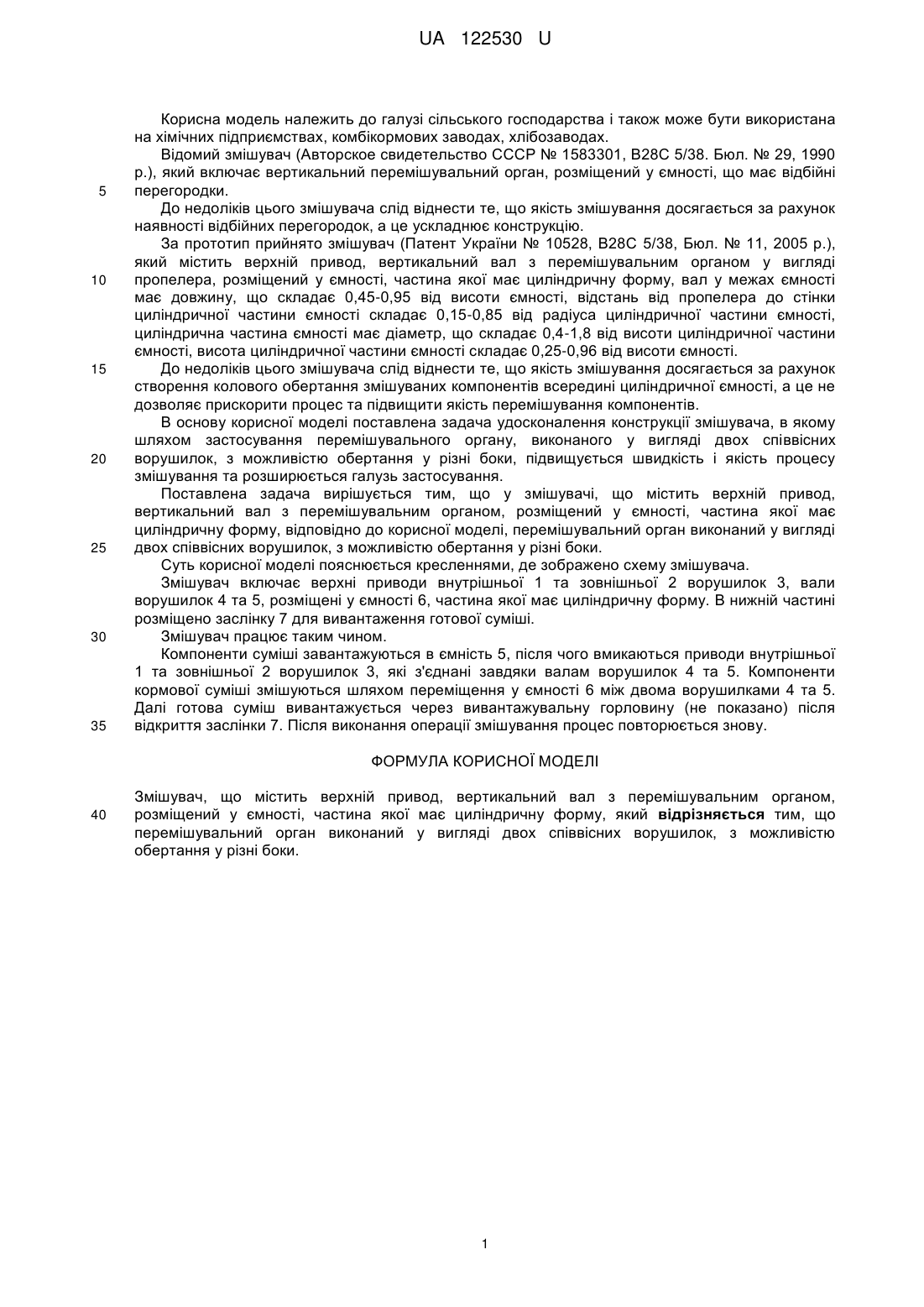

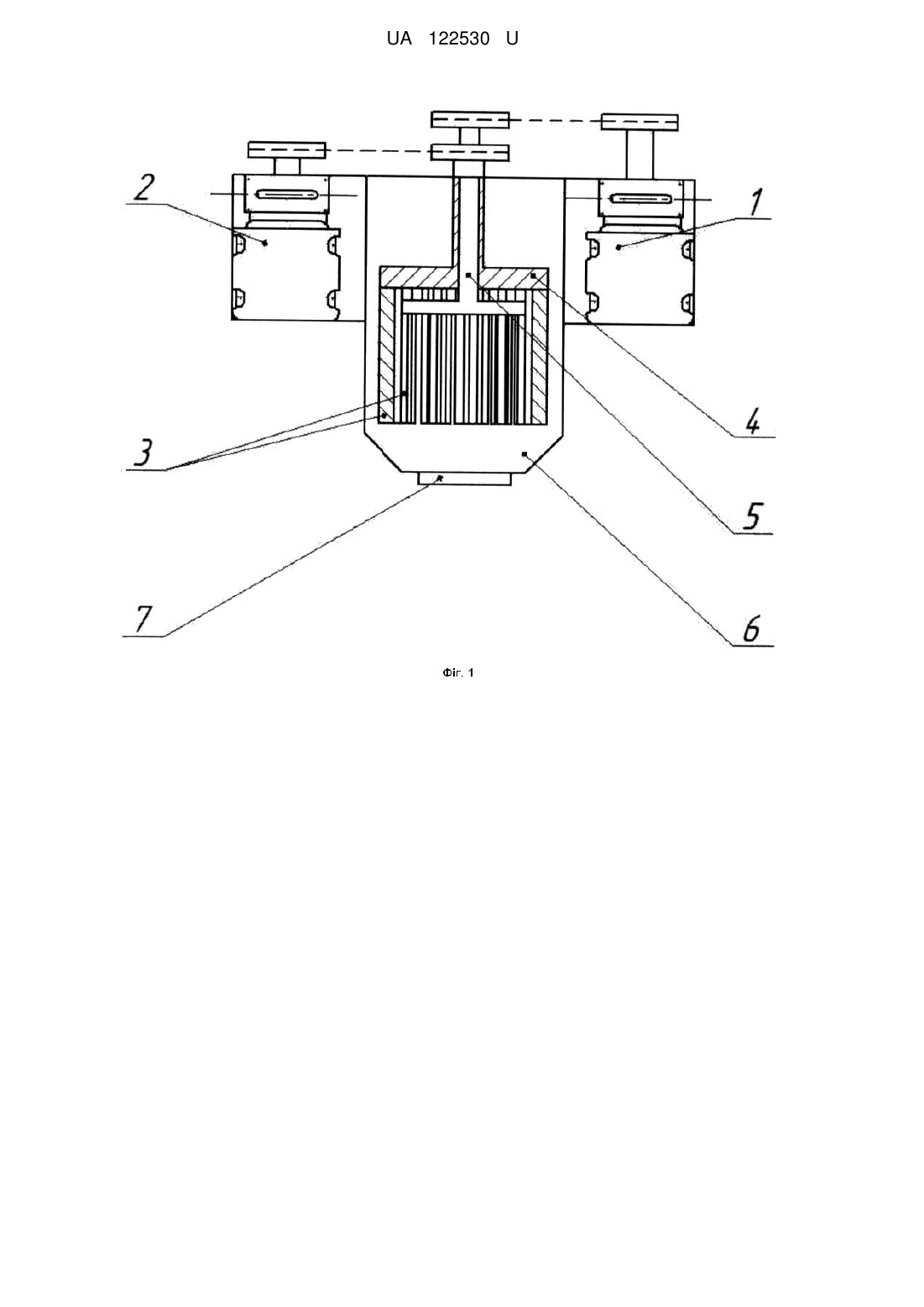

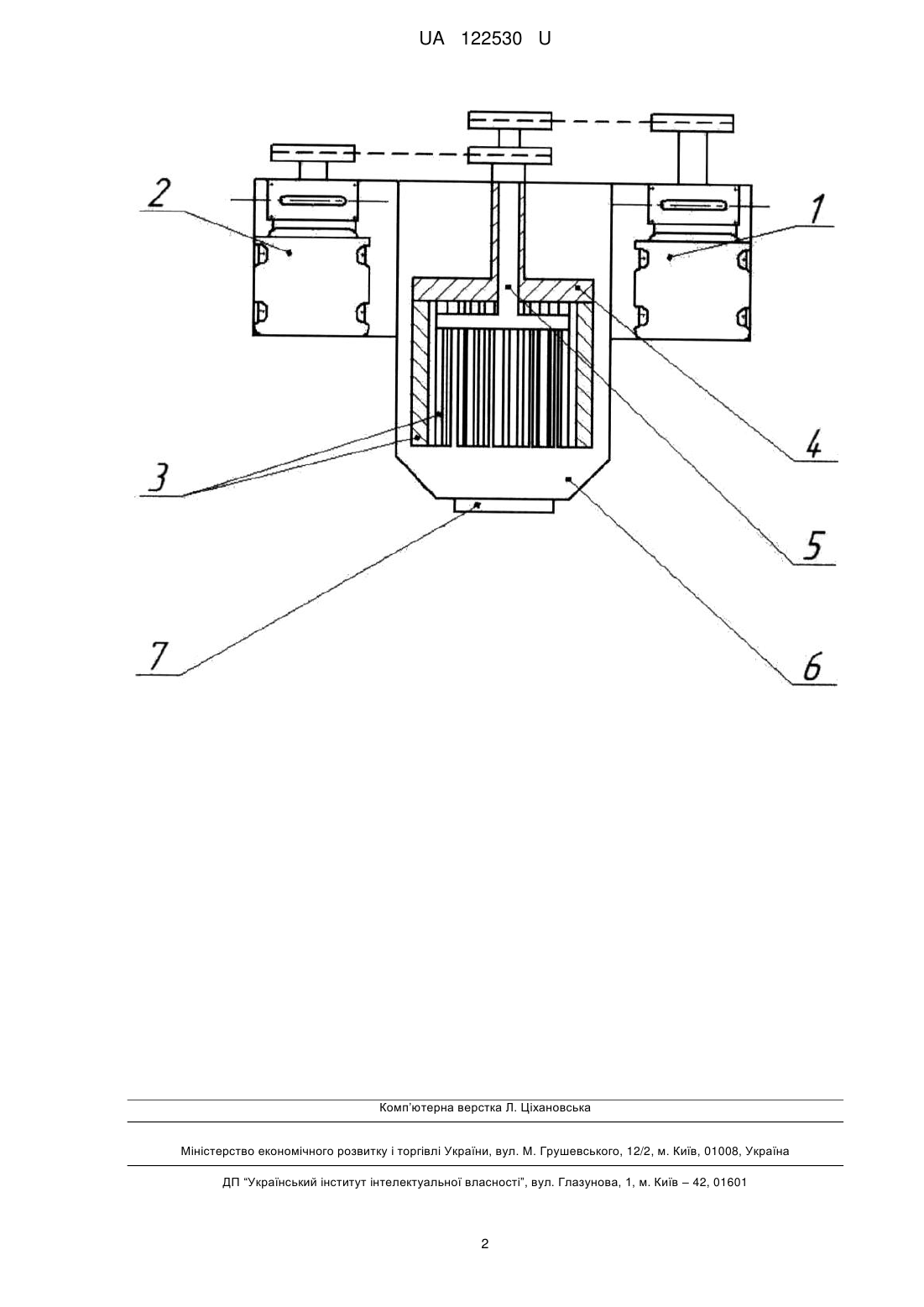

Реферат: UA 122530 U UA 122530 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства і також може бути використана на хімічних підприємствах, комбікормових заводах, хлібозаводах. Відомий змішувач (Авторское свидетельство СССР № 1583301, В28С 5/38. Бюл. № 29, 1990 p.), який включає вертикальний перемішувальний орган, розміщений у ємності, що має відбійні перегородки. До недоліків цього змішувача слід віднести те, що якість змішування досягається за рахунок наявності відбійних перегородок, а це ускладнює конструкцію. За прототип прийнято змішувач (Патент України № 10528, В28С 5/38, Бюл. № 11, 2005 p.), який містить верхній привод, вертикальний вал з перемішувальним органом у вигляді пропелера, розміщений у ємності, частина якої має циліндричну форму, вал у межах ємності має довжину, що складає 0,45-0,95 від висоти ємності, відстань від пропелера до стінки циліндричної частини ємності складає 0,15-0,85 від радіуса циліндричної частини ємності, циліндрична частина ємності має діаметр, що складає 0,4-1,8 від висоти циліндричної частини ємності, висота циліндричної частини ємності складає 0,25-0,96 від висоти ємності. До недоліків цього змішувача слід віднести те, що якість змішування досягається за рахунок створення колового обертання змішуваних компонентів всередині циліндричної ємності, а це не дозволяє прискорити процес та підвищити якість перемішування компонентів. В основу корисної моделі поставлена задача удосконалення конструкції змішувача, в якому шляхом застосування перемішувального органу, виконаного у вигляді двох співвісних ворушилок, з можливістю обертання у різні боки, підвищується швидкість і якість процесу змішування та розширюється галузь застосування. Поставлена задача вирішується тим, що у змішувачі, що містить верхній привод, вертикальний вал з перемішувальним органом, розміщений у ємності, частина якої має циліндричну форму, відповідно до корисної моделі, перемішувальний орган виконаний у вигляді двох співвісних ворушилок, з можливістю обертання у різні боки. Суть корисної моделі пояснюється кресленнями, де зображено схему змішувача. Змішувач включає верхні приводи внутрішньої 1 та зовнішньої 2 ворушилок 3, вали ворушилок 4 та 5, розміщені у ємності 6, частина якої має циліндричну форму. В нижній частині розміщено заслінку 7 для вивантаження готової суміші. Змішувач працює таким чином. Компоненти суміші завантажуються в ємність 5, після чого вмикаються приводи внутрішньої 1 та зовнішньої 2 ворушилок 3, які з'єднані завдяки валам ворушилок 4 та 5. Компоненти кормової суміші змішуються шляхом переміщення у ємності 6 між двома ворушилками 4 та 5. Далі готова суміш вивантажується через вивантажувальну горловину (не показано) після відкриття заслінки 7. Після виконання операції змішування процес повторюється знову. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Змішувач, що містить верхній привод, вертикальний вал з перемішувальним органом, розміщений у ємності, частина якої має циліндричну форму, який відрізняється тим, що перемішувальний орган виконаний у вигляді двох співвісних ворушилок, з можливістю обертання у різні боки. 1 UA 122530 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
