Сировинна суміш з техногенних відходів

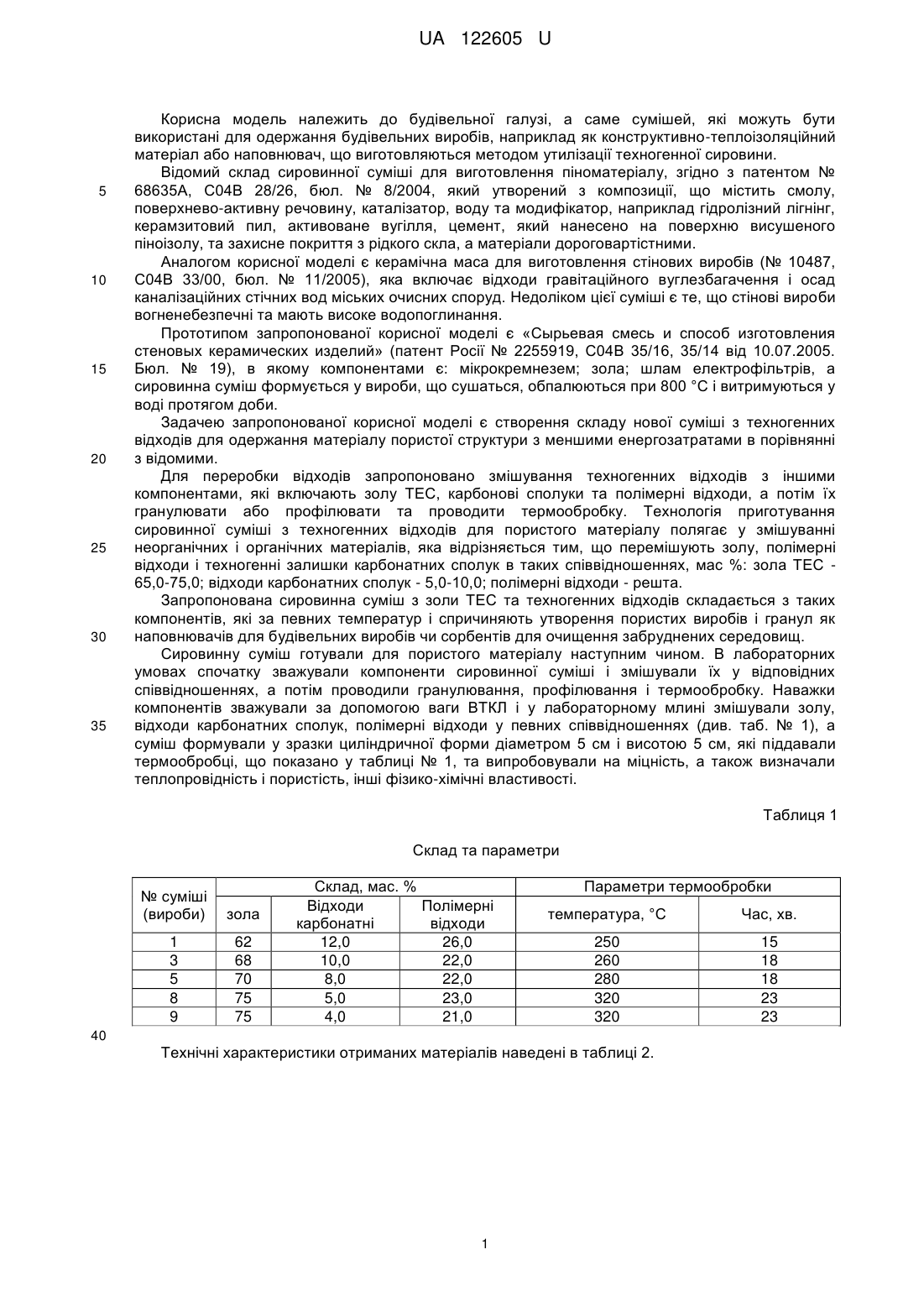

Реферат: Сировинна суміш з техногенних відходів належить до сумішей, що можуть бути використані для виробництва будівельних матеріалів - заповнювачів, з яких одержують різні конструкційнотеплоізоляційні вироби: блоки, плити, а також сорбційні та інші матеріали. Технологія приготування сировинної суміші з техногенних відходів полягає у змішуванні золи, полімерних відходів і техногенних залишків карбонатних сполук. UA 122605 U (12) UA 122605 U UA 122605 U 5 10 15 20 25 30 35 Корисна модель належить до будівельної галузі, а саме сумішей, які можуть бути використані для одержання будівельних виробів, наприклад як конструктивно-теплоізоляційний матеріал або наповнювач, що виготовляються методом утилізації техногенної сировини. Відомий склад сировинної суміші для виготовлення піноматеріалу, згідно з патентом № 68635А, С04В 28/26, бюл. № 8/2004, який утворений з композиції, що містить смолу, поверхнево-активну речовину, каталізатор, воду та модифікатор, наприклад гідролізний лігнінг, керамзитовий пил, активоване вугілля, цемент, який нанесено на поверхню висушеного піноізолу, та захисне покриття з рідкого скла, а матеріали дороговартістними. Аналогом корисної моделі є керамічна маса для виготовлення стінових виробів (№ 10487, С04В 33/00, бюл. № 11/2005), яка включає відходи гравітаційного вуглезбагачення і осад каналізаційних стічних вод міських очисних споруд. Недоліком цієї суміші є те, що стінові вироби вогненебезпечні та мають високе водопоглинання. Прототипом запропонованої корисної моделі є «Сырьевая смесь и способ изготовления стеновых керамических изделий» (патент Росії № 2255919, С04В 35/16, 35/14 від 10.07.2005. Бюл. № 19), в якому компонентами є: мікрокремнезем; зола; шлам електрофільтрів, а сировинна суміш формується у вироби, що сушаться, обпалюються при 800 °С і витримуються у воді протягом доби. Задачею запропонованої корисної моделі є створення складу нової суміші з техногенних відходів для одержання матеріалу пористої структури з меншими енергозатратами в порівнянні з відомими. Для переробки відходів запропоновано змішування техногенних відходів з іншими компонентами, які включають золу ТЕС, карбонові сполуки та полімерні відходи, а потім їх гранулювати або профілювати та проводити термообробку. Технологія приготування сировинної суміші з техногенних відходів для пористого матеріалу полягає у змішуванні неорганічних і органічних матеріалів, яка відрізняється тим, що перемішують золу, полімерні відходи і техногенні залишки карбонатних сполук в таких співвідношеннях, мас %: зола ТЕС 65,0-75,0; відходи карбонатних сполук - 5,0-10,0; полімерні відходи - решта. Запропонована сировинна суміш з золи ТЕС та техногенних відходів складається з таких компонентів, які за певних температур і спричиняють утворення пористих виробів і гранул як наповнювачів для будівельних виробів чи сорбентів для очищення забруднених середовищ. Сировинну суміш готували для пористого матеріалу наступним чином. В лабораторних умовах спочатку зважували компоненти сировинної суміші і змішували їх у відповідних співвідношеннях, а потім проводили гранулювання, профілювання і термообробку. Наважки компонентів зважували за допомогою ваги ВТКЛ і у лабораторному млині змішували золу, відходи карбонатних сполук, полімерні відходи у певних співвідношеннях (див. таб. № 1), а суміш формували у зразки циліндричної форми діаметром 5 см і висотою 5 см, які піддавали термообробці, що показано у таблиці № 1, та випробовували на міцність, а також визначали теплопровідність і пористість, інші фізико-хімічні властивості. Таблиця 1 Склад та параметри № суміші (вироби) зола 1 3 5 8 9 62 68 70 75 75 Склад, мас. % Відходи Полімерні карбонатні відходи 12,0 26,0 10,0 22,0 8,0 22,0 5,0 23,0 4,0 21,0 Параметри термообробки температура, °С Час, хв. 250 260 280 320 320 15 18 18 23 23 40 Технічні характеристики отриманих матеріалів наведені в таблиці 2. 1 UA 122605 U Таблиця 2 Показники і властивості матеріалів-виробів Показники № суміші (виріб) 10 середня 3 густина, кг/м міцність, 2 кгс/см пористість, % 1 3 5 8 9 5 водопоглинання, % 5 10 12 13 11 350 250 194 155 160 26 54 66 44 45 40 38 35 31 30 коефіцієнт теплопровідності, Вт/(мK) 0,10 0,14 0,16 0,18 0,18 Таким чином, залежно від складу одержуються матеріали з різними властивостями та показниками (міцністю, пористістю, теплопровідністю). Отже, одні можна рекомендувати використовувати як сорбційні матеріали в процесах водогазоочищення, а інші як заповнювачі у будівельних виробах. Запропонована технологія утилізації золи ТЕС та інших техногенних відходів передбачає зменшення кількості золи, а також техногенних відходів з органічною складовою(полімерні), що приведе до зменшення забруднення довкілля та складе еколого-енергетичний ефект в сумі близько 850 тис. гривень у рік на території Прикарпаття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Сировинна суміш з техногенних відходів, що включає неорганічні і органічні матеріали, яка відрізняється тим, що суміш містить компоненти в таких співвідношеннях, мас. %: зола ТЕС 65,0-75,0 відходи карбонатних сполук 5,0-10,0 полімерні відходи решта. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
