Сировинна суміш для отримання ніздрюватого бетону
Номер патенту: 70771
Опубліковано: 25.06.2012
Формула / Реферат

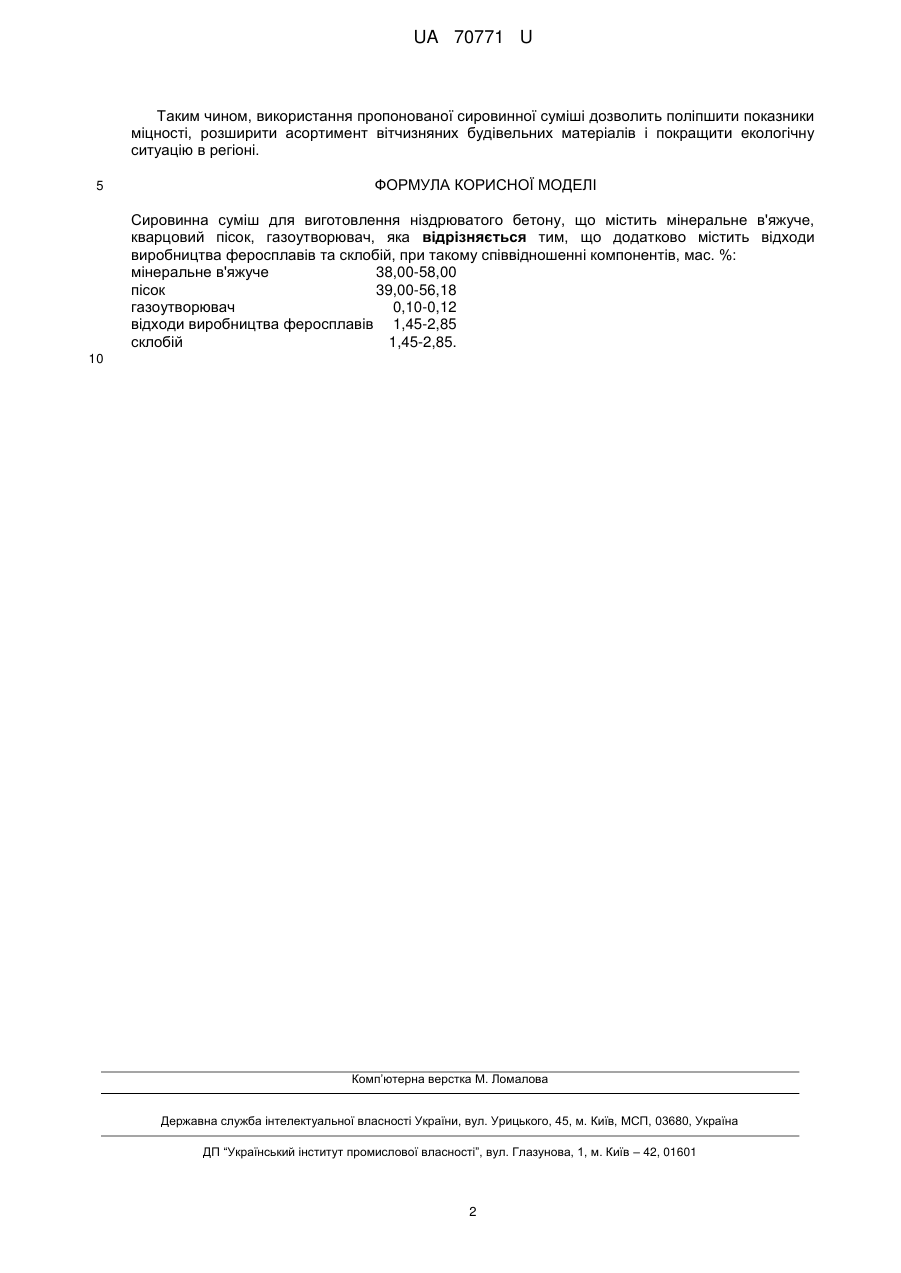

Сировинна суміш для виготовлення ніздрюватого бетону, що містить мінеральне в'яжуче, кварцовий пісок, газоутворювач, яка відрізняється тим, що додатково містить відходи виробництва феросплавів та склобій, при такому співвідношенні компонентів, мас. %:
мінеральне в'яжуче
38,00-58,00
пісок
39,00-56,18
газоутворювач
0,10-0,12
відходи виробництва феросплавів
1,45-2,85
склобій
1,45-2,85.
110
Текст

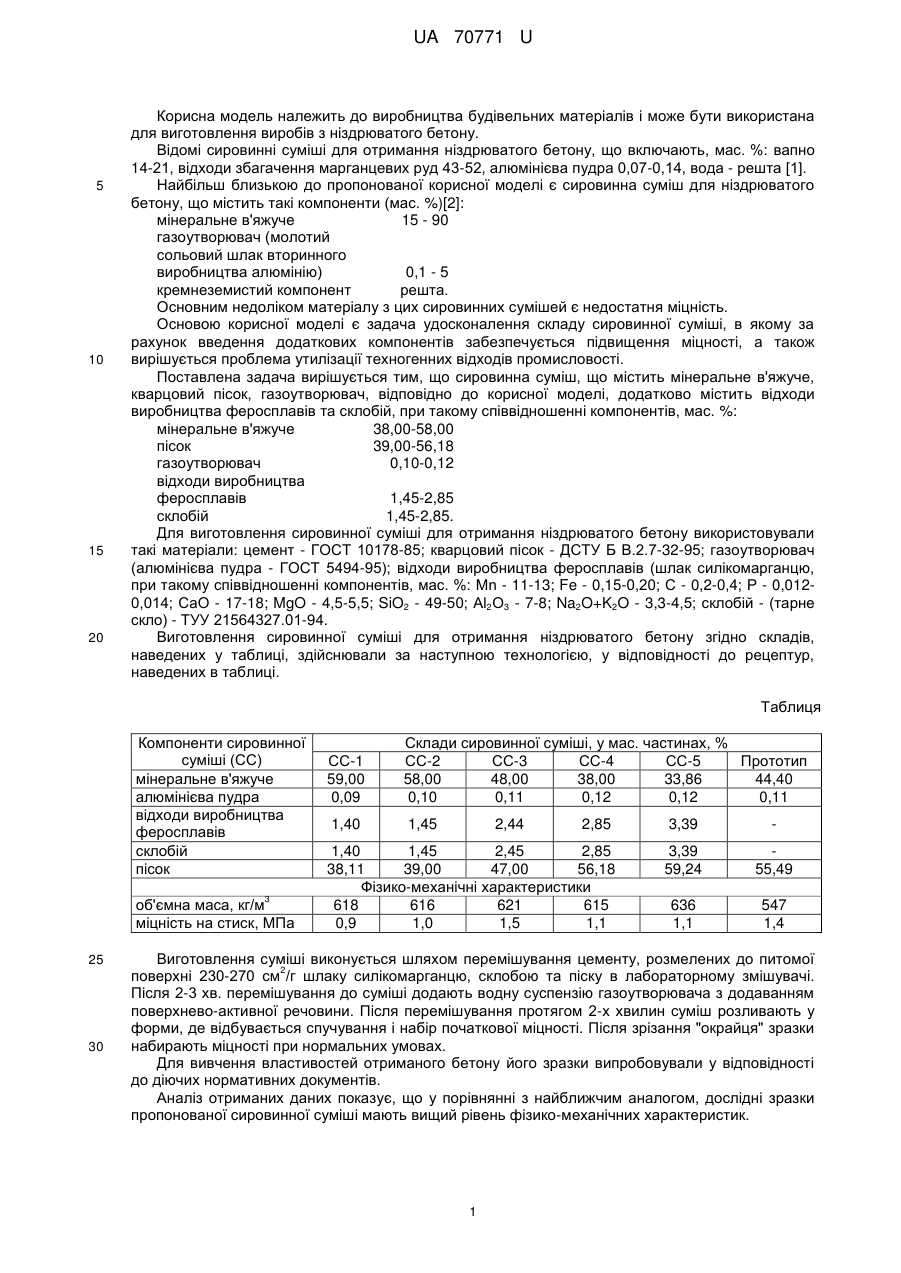

Реферат: UA 70771 U UA 70771 U 5 10 15 20 Корисна модель належить до виробництва будівельних матеріалів і може бути використана для виготовлення виробів з ніздрюватого бетону. Відомі сировинні суміші для отримання ніздрюватого бетону, що включають, мас. %: вапно 14-21, відходи збагачення марганцевих руд 43-52, алюмінієва пудра 0,07-0,14, вода - решта [1]. Найбільш близькою до пропонованої корисної моделі є сировинна суміш для ніздрюватого бетону, що містить такі компоненти (мас. %)[2]: мінеральне в'яжуче 15 - 90 газоутворювач (молотий сольовий шлак вторинного виробництва алюмінію) 0,1 - 5 кремнеземистий компонент решта. Основним недоліком матеріалу з цих сировинних сумішей є недостатня міцність. Основою корисної моделі є задача удосконалення складу сировинної суміші, в якому за рахунок введення додаткових компонентів забезпечується підвищення міцності, а також вирішується проблема утилізації техногенних відходів промисловості. Поставлена задача вирішується тим, що сировинна суміш, що містить мінеральне в'яжуче, кварцовий пісок, газоутворювач, відповідно до корисної моделі, додатково містить відходи виробництва феросплавів та склобій, при такому співвідношенні компонентів, мас. %: мінеральне в'яжуче 38,00-58,00 пісок 39,00-56,18 газоутворювач 0,10-0,12 відходи виробництва феросплавів 1,45-2,85 склобій 1,45-2,85. Для виготовлення сировинної суміші для отримання ніздрюватого бетону використовували такі матеріали: цемент - ГОСТ 10178-85; кварцовий пісок - ДСТУ Б В.2.7-32-95; газоутворювач (алюмінієва пудра - ГОСТ 5494-95); відходи виробництва феросплавів (шлак силікомарганцю, при такому співвідношенні компонентів, мас. %: Мn - 11-13; Fe - 0,15-0,20; С - 0,2-0,4; Р - 0,0120,014; СаО - 17-18; MgO - 4,5-5,5; SiO2 - 49-50; Аl2О3 - 7-8; Na2O+K2O - 3,3-4,5; склобій - (тарне скло) - ТУУ 21564327.01-94. Виготовлення сировинної суміші для отримання ніздрюватого бетону згідно складів, наведених у таблиці, здійснювали за наступною технологією, у відповідності до рецептур, наведених в таблиці. Таблиця Компоненти сировинної суміші (СС) мінеральне в'яжуче алюмінієва пудра відходи виробництва феросплавів склобій пісок 3 об'ємна маса, кг/м міцність на стиск, МПа 25 30 СС-1 59,00 0,09 Склади сировинної суміші, у мас. частинах, % СС-2 СС-3 СС-4 СС-5 Прототип 58,00 48,00 38,00 33,86 44,40 0,10 0,11 0,12 0,12 0,11 1,40 1,45 2,44 2,85 3,39 1,40 1,45 2,45 2,85 38,11 39,00 47,00 56,18 Фізико-механічні характеристики 618 616 621 615 0,9 1,0 1,5 1,1 3,39 59,24 55,49 636 1,1 547 1,4 Виготовлення суміші виконується шляхом перемішування цементу, розмелених до питомої 2 поверхні 230-270 см /г шлаку силікомарганцю, склобою та піску в лабораторному змішувачі. Після 2-3 хв. перемішування до суміші додають водну суспензію газоутворювача з додаванням поверхнево-активної речовини. Після перемішування протягом 2-х хвилин суміш розливають у форми, де відбувається спучування і набір початкової міцності. Після зрізання "окрайця" зразки набирають міцності при нормальних умовах. Для вивчення властивостей отриманого бетону його зразки випробовували у відповідності до діючих нормативних документів. Аналіз отриманих даних показує, що у порівнянні з найближчим аналогом, дослідні зразки пропонованої сировинної суміші мають вищий рівень фізико-механічних характеристик. 1 UA 70771 U Таким чином, використання пропонованої сировинної суміші дозволить поліпшити показники міцності, розширити асортимент вітчизняних будівельних матеріалів і покращити екологічну ситуацію в регіоні. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сировинна суміш для виготовлення ніздрюватого бетону, що містить мінеральне в'яжуче, кварцовий пісок, газоутворювач, яка відрізняється тим, що додатково містить відходи виробництва феросплавів та склобій, при такому співвідношенні компонентів, мас. %: мінеральне в'яжуче 38,00-58,00 пісок 39,00-56,18 газоутворювач 0,10-0,12 відходи виробництва феросплавів 1,45-2,85 склобій 1,45-2,85. 10 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRaw mixture for the preparation of porous concrete
Автори англійськоюSavin Lev Serhiiovych, Makarova Vira Mykolaivna
Назва патенту російськоюСырьевая смесь для получения ноздреватого бетона
Автори російськоюСавин Лев Сергеевич, Макарова Вера Николаевна
МПК / Мітки
МПК: C04B 38/02
Мітки: отримання, ніздрюватого, бетону, сировинна, суміш
Код посилання
<a href="https://ua.patents.su/4-70771-sirovinna-sumish-dlya-otrimannya-nizdryuvatogo-betonu.html" target="_blank" rel="follow" title="База патентів України">Сировинна суміш для отримання ніздрюватого бетону</a>
Попередній патент: Спосіб поділу зернової суміші
Наступний патент: Спосіб виготовлення деталей типу “дифузор” методом локальної деформації
Випадковий патент: Пристрій для контролю максимального відхилення ротора від вісі турбомашини
